Si el complemento de Revit no está instalado en su computadora, primero puede ir al artículo " Complemento de Autodesk REVIT - Instalación " y luego volver aquí después de esta operación.
Tenga en cuenta que con estos complementos puede servir cualquier nube de puntos en la plataforma. Primero, abra un proyecto desde el menú principal haciendo clic en la imagen del proyecto. Si no hay ningún proyecto disponible, vaya al artículo " Crear un proyecto ".

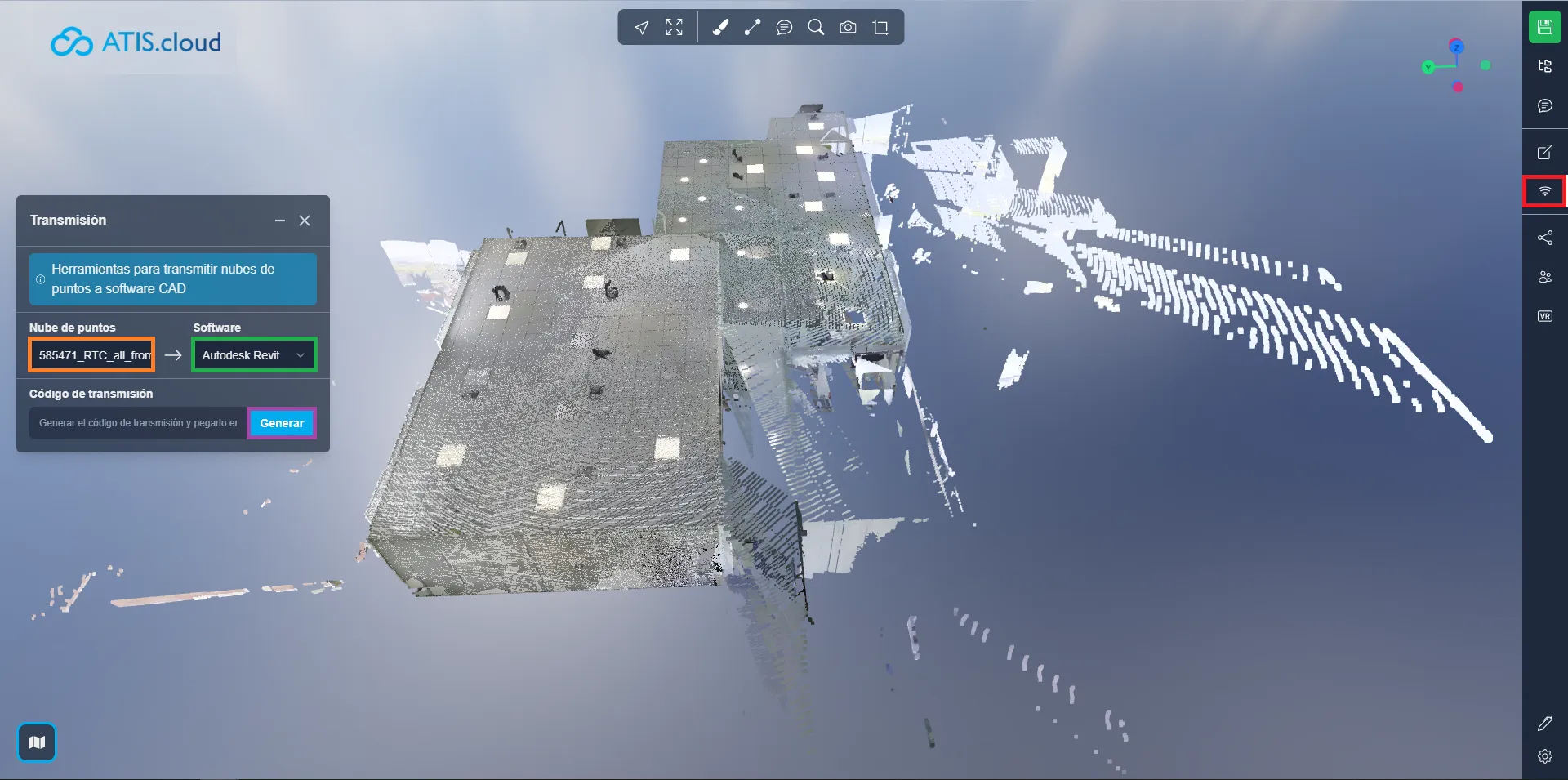

Después de abrir un proyecto, haga clic en el botón de transmisión, esto abrirá la ventana vinculada. Luego elija la nube que desea usar y verifique que el software seleccionado sea Autodesk REVIT y luego haga clic en Generar.
Para copiar el código, haga clic en el botón Copiar.
Luego abra Autodesk REVIT con el complemento agregado anteriormente. Si aún no está agregado, vaya a la categoría " Instalación del complemento de Revit" .
En su proyecto de Revit, haga clic en "nube" en la barra de herramientas ubicada en la parte superior.
Haga clic en "cloud streamer" ubicado en la categoría "Agregar nube de puntos" en la barra de herramientas en la parte superior de la pantalla.
Después de esta acción, apareció un cuadro de diálogo en la pantalla, haga clic en el icono del bloc de notas a la derecha del botón de la papelera.
A modo de información, el código generado desde el sitio denominado "código de transmisión" corresponde al campo "Código de acceso" en Revit. Además, puedes eliminar este campo en cualquier momento haciendo clic en el botón de eliminar simbolizado por una papelera.
Luego puede configurar la dimensión de la nube de puntos. La dimensión es el tipo de visualización que tendrá.
A título informativo, todos los ajustes de la nube de puntos se pueden modificar incluso después de añadirlos gracias al “ Point Cloud Manager ”.
Actualmente hay cinco tipos de dimensiones compatibles.
- Colores : Se utiliza para representar el color de cada punto en la nube de puntos. Los canales rojo, verde y azul se utilizan para representar el color del punto, mientras que el canal alfa se utiliza para representar la transparencia u opacidad del punto. El uso del color en las nubes de puntos LiDAR puede resultar útil con fines de visualización e interpretación, ya que puede proporcionar información adicional sobre las propiedades de los objetos y superficies representados por los puntos. Por ejemplo, en el mapeo de vegetación, el color de los puntos se puede utilizar para distinguir entre diferentes tipos de vegetación o para identificar áreas con alta o baja densidad de vegetación.
- Intensidad : Representa la fuerza o amplitud de la señal que recibió un sensor o dispositivo cuando se capturó el punto. En algunos casos, la intensidad está relacionada con la reflectancia del objeto en ese punto. Por ejemplo, en una nube de puntos LiDAR, el valor de intensidad representa la cantidad de luz láser que el objeto ha reflejado de regreso al sensor. En este caso, un valor de Intensidad más alto indicaría una superficie que refleja más luz, como una pared blanca, mientras que un valor de Intensidad más bajo indicaría una superficie que refleja menos luz, como un automóvil negro. En otros casos, la intensidad puede representar una cantidad física diferente. Por ejemplo, en una nube de puntos fotográfica, la intensidad puede representar el brillo de un píxel en la imagen original que se utilizó para generar la nube de puntos.
- Clasificación : Sólo funcionará con nubes de puntos compatibles . El propósito de la clasificación es agrupar puntos similares en categorías significativas, como suelo, vegetación, edificios y otros objetos.
- Altura : Representa la altura o posición vertical de cada punto. Los datos de elevación son importantes en muchas aplicaciones de nubes de puntos, como la cartografía topográfica, el modelado de inundaciones, la planificación urbana y el diseño de infraestructura.
- ID de fuente de punto : identifica el sensor láser específico que generó el punto. Cada sensor láser en un sistema LiDAR tiene un identificador o número único, y esta información se registra en los datos de la nube de puntos para permitir el análisis y el control de calidad. La identificación de fuentes puntuales es especialmente útil en situaciones en las que se utilizan varios sensores LiDAR para capturar una sola escena o área. Al identificar qué sensor generó cada punto, es posible realizar controles de calidad de los datos y garantizar que los datos estén correctamente alineados y registrados entre los diferentes sensores. Esto es especialmente importante en aplicaciones como la silvicultura, donde se pueden utilizar múltiples sensores LiDAR para capturar datos desde diferentes ángulos y perspectivas. En nuestra plataforma, la identificación de la fuente puntual se utiliza para almacenar la identificación del análisis de la fuente, lo que permite a los usuarios rastrear fácilmente de qué análisis se originó cada punto en la nube de puntos. Por ejemplo, si se realizaron múltiples escaneos en la misma área usando un escáner láser 3D, a cada escaneo se le podría asignar una ID de escaneo única y el atributo de ID de fuente de punto para cada punto en los puntos de la nube se podría establecer en el ID de escaneo correspondiente.
Para seleccionar la dimensión deseada, haga clic en el rectángulo de selección a la derecha del texto "Dimensión".
Haga clic en "Cargar nube de puntos" para inicializar los datos de la nube de puntos.
Cambie la configuración de inserción en Revit según sus preferencias. Puede ajustar el espacio entre puntos con el control deslizante "Espaciado" y elegir la posición de la nube de puntos en el proyecto seleccionando una de tres opciones: "Centro a centro", "Origen interno" o "En el sitio compartido".
- Centro a centro : esta opción coloca la nube de puntos utilizando el centro de la ventana gráfica como punto de referencia.
- Origen interno : Esta opción posiciona la nube de puntos utilizando el origen interno de la nube como punto de referencia. El origen interno suele estar definido por el sistema de coordenadas de la propia nube de puntos. Al utilizar esta opción, la nube de puntos se posicionará según su origen interno en lugar del origen del proyecto de Revit. Esto puede resultar útil cuando necesita alinear la nube de puntos con su propio sistema de coordenadas interno.
- En el sitio compartido : esta opción coloca la nube de puntos en la ubicación del sitio compartido. Un sitio compartido se refiere a una ubicación geográfica común en la que se pueden basar múltiples proyectos. Usando esta opción, la nube de puntos se posicionará según las coordenadas del sitio compartido. Esto puede resultar útil cuando se trabaja en proyectos basados en un sitio común y se desea alinear la nube de puntos con esa ubicación compartida.
- Automático: desde el origen hasta la última ubicación : Revit coloca la siguiente nube de puntos importada de forma coherente con la nube de puntos importada anteriormente. Esta opción se activa tras insertar una primera nube de puntos. Puedes mover esta primera nube, por ejemplo, para alinearla correctamente con los elementos del modelo. Si tiene nubes de puntos adicionales creadas en el mismo sitio y en el mismo sistema de coordenadas que la primera, se recomienda utilizar esta opción para insertar las nubes de puntos adicionales. Las nuevas nubes de puntos se posicionarán correctamente con respecto a la primera.
Una vez completada la configuración, haga clic en "Agregar a Revit" para insertar la nube de puntos en Revit.
Atención, las nubes de puntos agregadas por el complemento de Revit no se pueden guardar con el proyecto. Aparecerá un mensaje informándole de esta restricción al cerrar el proyecto.
Punto de inicio o parada de la transmisión:
En la barra de herramientas, en la categoría "Acción", tiene dos botones que le permiten iniciar la transmisión de puntos o detenerla.
El streaming de puntos es una característica que permite que los puntos lleguen desde la nube poco a poco según una determinada organización. Sin embargo, esta operación requiere una conexión permanente a Internet y requiere ciertos recursos de la máquina host.
Es por esto que puedes detener haciendo clic en “Detener transmisión” o reiniciar haciendo clic en “Iniciar transmisión” el punto de transmisión.
Limpiar espacio de almacenamiento:
El complemento puede experimentar problemas de funcionamiento si el espacio en disco de su computadora se satura. Por esta razón, en el botón "Configuración" ubicado en la barra de menú "cloud" en la categoría "Configuración", puede liberar el espacio de almacenamiento reservado para el complemento de Revit. Primero, haga clic en "Configuración".
Aparecerá una ventana de diálogo con la información del complemento. Puede hacer clic luego en "Eliminar archivos".
Para obtener información, las nubes desaparecerán visualmente de Revit, esto es normal cuando inicia la transmisión de puntos, las nubes de puntos volverán a aparecer (vaya a la sección Detener o Iniciar la transmisión de puntos para iniciar la transmisión de puntos).
Desde esta ventana, también puedes especificar el valor máximo de la memoria GPU a utilizar y el valor máximo del espacio en disco que no debe superar el complemento.
¡Enhorabuena! Ahora ha insertado una nube de puntos en Revit a partir de los datos transmitidos.
Para obtener más información sobre cómo administrar la configuración de la nube de puntos, consulte la categoría "Administrador de nube de puntos".
Para obtener más información sobre cómo agregar fuentes de proyectos web en Revit, consulte la categoría "Agregar fuentes".
Si tiene algún problema, nuestro equipo de soporte está aquí para ayudarlo. ¡Feliz exploración!
