从 XGRIDS LixelStudio 导出点云和 360° 图像

LixelStudio 是由 XGRIDS 开发的 点云和图像捕获软件。它允许 3D 激光扫描专业人员处理数据，包括点云和全景图像。

本文解释了如何正确在 XGRIDS LixelStudio 中处理数据并为后续使用做好准备。

在 XGRIDS LixelStudio 中处理数据​

  1. 处理您的项目：
    打开 项目处理 选项卡并使用 Map Fusion 功能处理您的项目。

  2. 设置输出选项：
    在 项目处理 选项卡中，启用 输出全景图像 选项并定义所需的图像分辨率。

    Opciones de salida de XGRIDS LixelStudio

  3. 开始处理：
    开始处理。

  4. 找到结果数据：

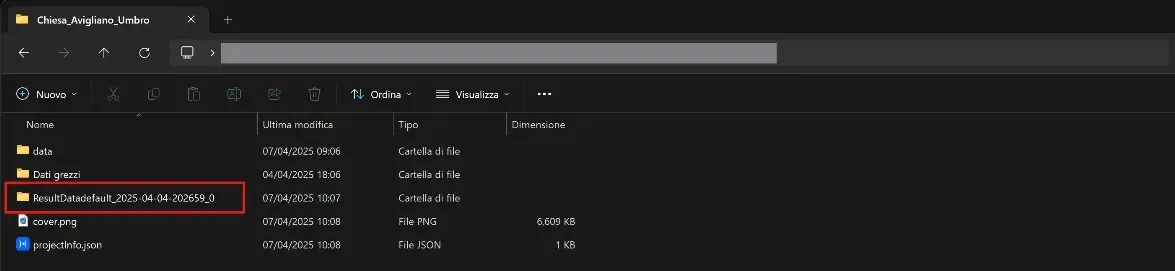

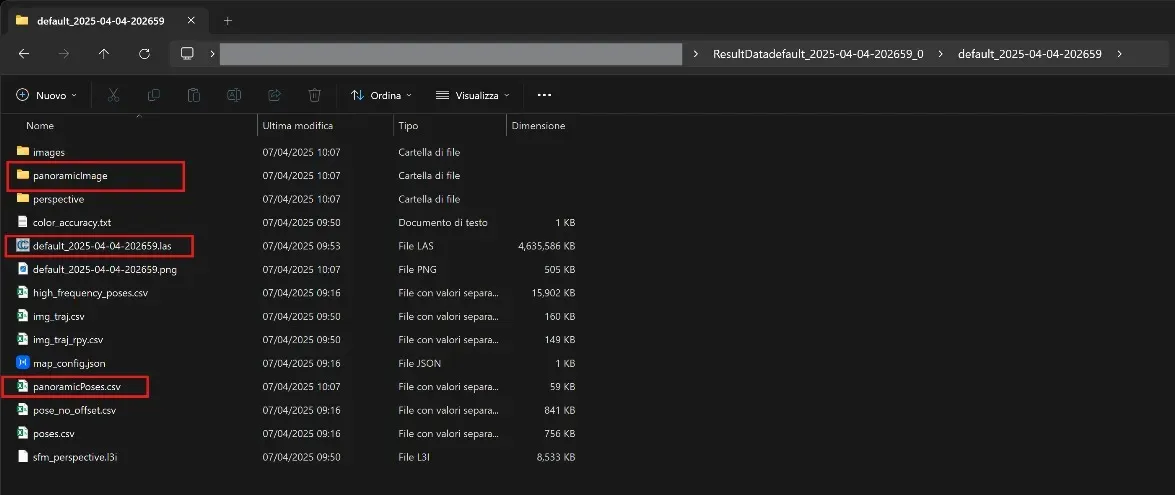

    处理完成后，导航到项目根文件夹（例如，default_2025-04-04-202659）。打开 ResultData 文件夹（例如，ResultDatadefault_2025-04-04-202659_0），找到以下文件：

    • .las 文件（例如，default_2025-04-04-202659.las）
    • panoramicImage 文件夹
    • panoramicPoses.csv 文件



上传点云​

  1. 找到 .las 文件：
    使用 ResultData 文件夹中的 .las 文件。

  2. 上传点云：
    使用 添加文件到项目 功能直接将 .las 文件上传到您的项目。
    更多详情请参阅本文。

注意

以下步骤应在点云上传并处理后执行。

上传 360° 全景图像​

  1. 创建新的 ZIP 文件：
    从 ResultData 文件夹中，将 panoramicPoses.csv 文件和整个 panoramicImage 文件夹压缩为一个新的 ZIP 文件。
    确保结构保持完整（不要重命名 CSV 文件或文件夹）。

  2. 上传全景图像：
    将此新的 ZIP 文件上传到您的项目。平台会自动解析 CSV 文件并正确链接每个全景图像。

有关上传 360° 图像的更多信息，请参阅本文。

如果您有任何问题或需要进一步的帮助，请联系技术支持团队。
