站点配置

站点描述点云中所采集场所的结构。它分为三个层级：建筑、每栋建筑内的楼层，以及每个楼层上的房间。站点配置完成后，地图会显示您所在的位置，并让您从一个楼层跳转到另一个楼层；每栋建筑、每个楼层和每个房间在项目树中也都有各自的条目。

开始之前：

  • 站点在站点配置窗口中配置，该窗口至少需要一个可见点云。如果没有，窗口会显示没有可见点云，创建按钮保持禁用状态

  • 该窗口无法通过公开分享链接使用。请登录并从您的工作区打开项目

  • 保存站点会创建项目的一个新版本，请参阅下文的保存并退出

打开站点配置窗口​

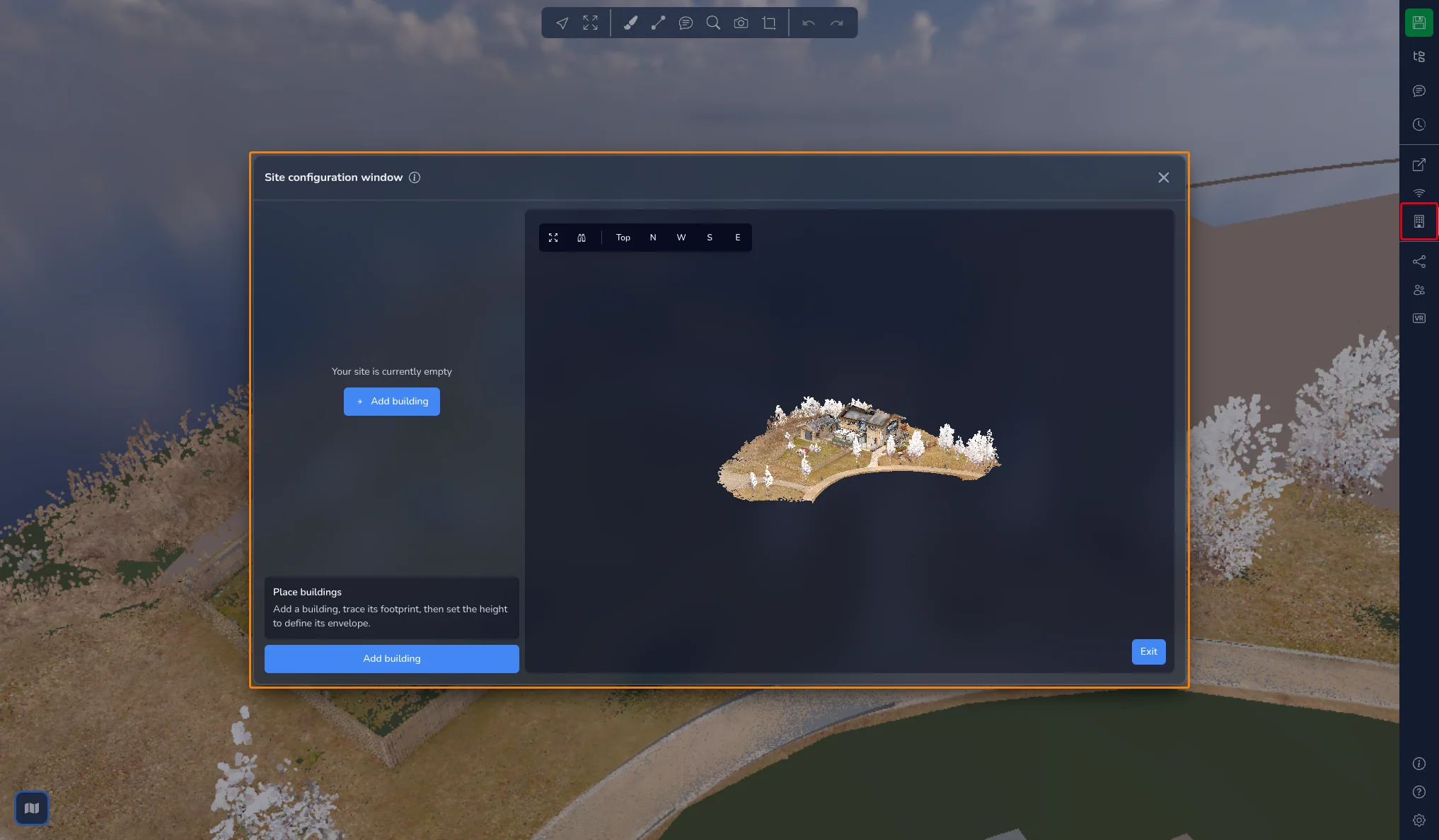

点击右侧栏中的建筑图标，打开站点配置窗口。

窗口分为三个区域：

  • 左侧是站点地图树，列出您的建筑、楼层和房间

  • 树的下方是所选条目的设置、当前步骤的简短说明以及主操作按钮

  • 右侧是点云的 3D 视图，您在这里绘制轮廓

内置教程会引导您完成整个流程。点击窗口标题旁的 (i) 图标即可开始。

窗口打开期间，3D 应用的其余部分会暂停，地图也会隐藏。关闭窗口后，点击左下角的地图按钮即可重新显示地图。

在 3D 视图中导航​

3D 视图左上角的按钮可帮助您调整取景：

  • 适配可见点云：将所有可见点云纳入视野

  • 切换到正交 / 切换到透视：切换相机投影方式

  • 顶部、N、W、S 和 E：切换到顶视图，或切换到北、西、南、东立面

在顶部视图中绘制轮廓更方便，在立面中调整高度更方便。

第 1 步：放置建筑​

  1. 点击添加建筑。树中会出现建筑 1 条目，3D 视图会显示彩色边框。

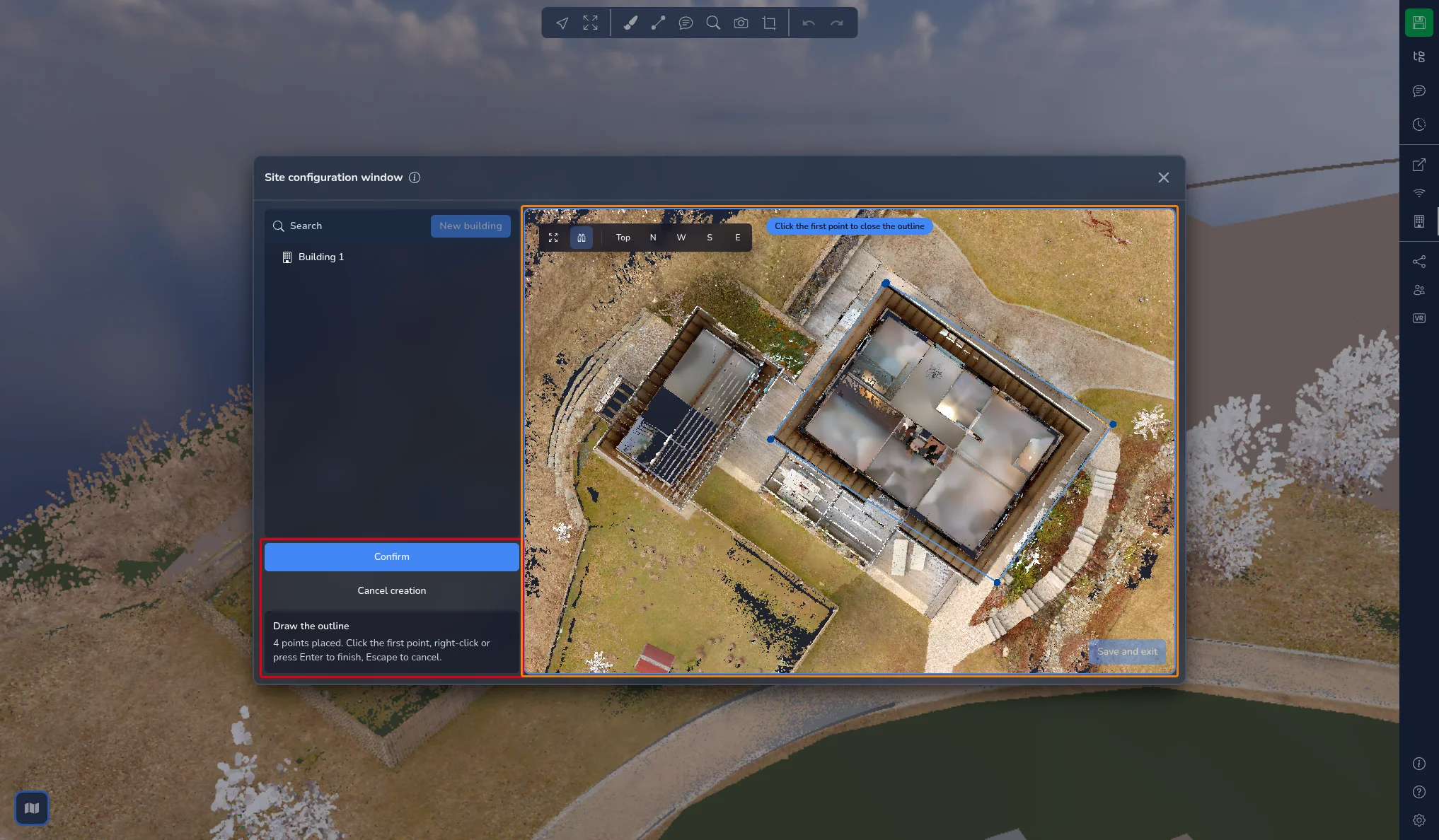

  2. 在 3D 视图中点击，放置建筑占地轮廓的各个角点。视图顶部的提示会显示您已放置的点数。一个轮廓至少需要 3 个点。

  3. 要完成轮廓，请再次点击第一个点、单击右键或按 Enter。按 Esc 或点击取消创建可放弃该轮廓。

当您在现有轮廓附近放置点时，该点会吸附到轮廓上，提示显示已吸附到轮廓。

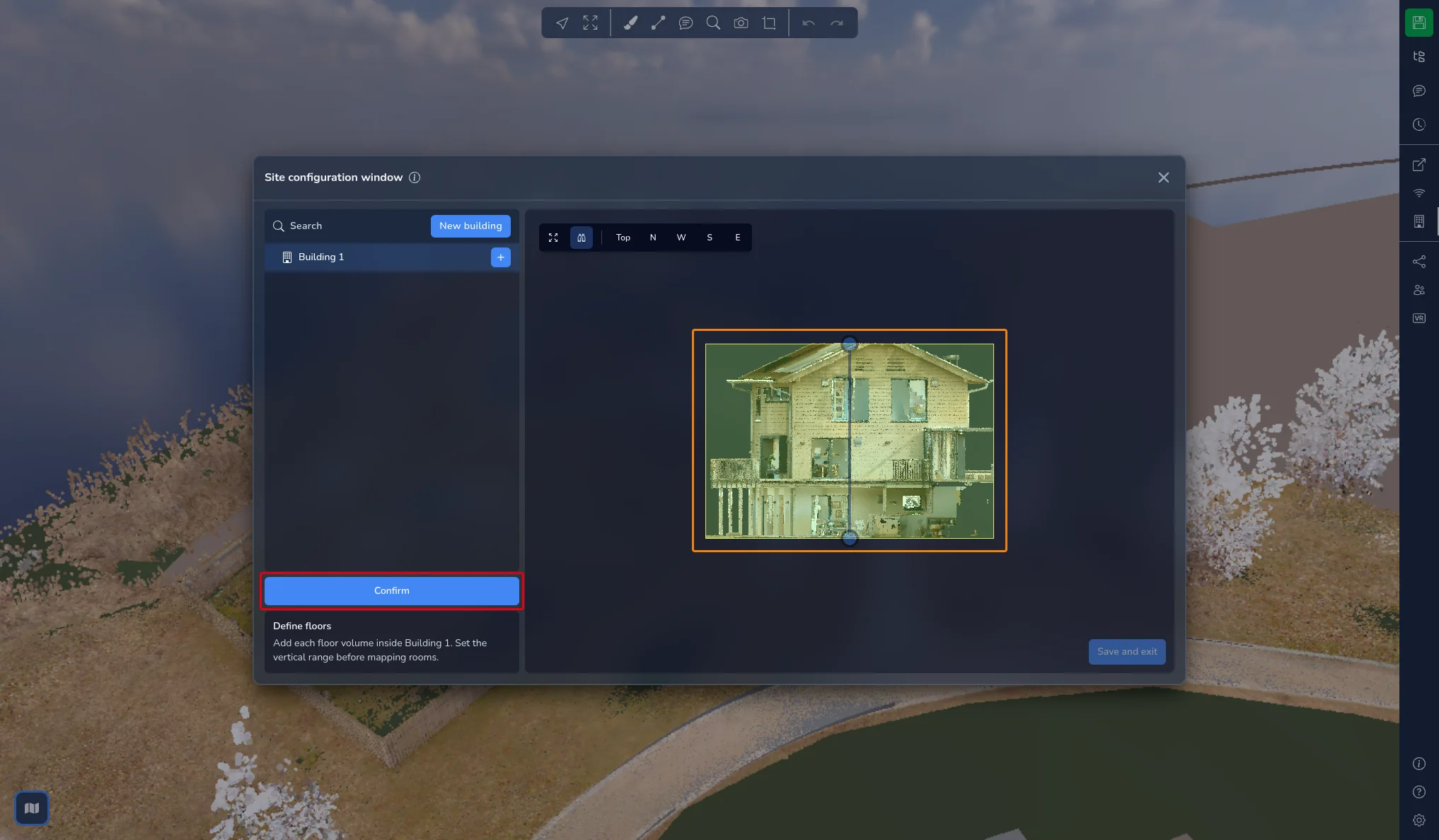

占地轮廓闭合后，3D 视图会立即切换到立面，以便您设置建筑高度。拖动两个控制柄来移动盒体的底部和顶部，然后点击确认。

第 2 步：定义楼层​

在树中选择一栋建筑，然后点击添加楼层。在设置建筑高度之前，该按钮保持禁用状态。

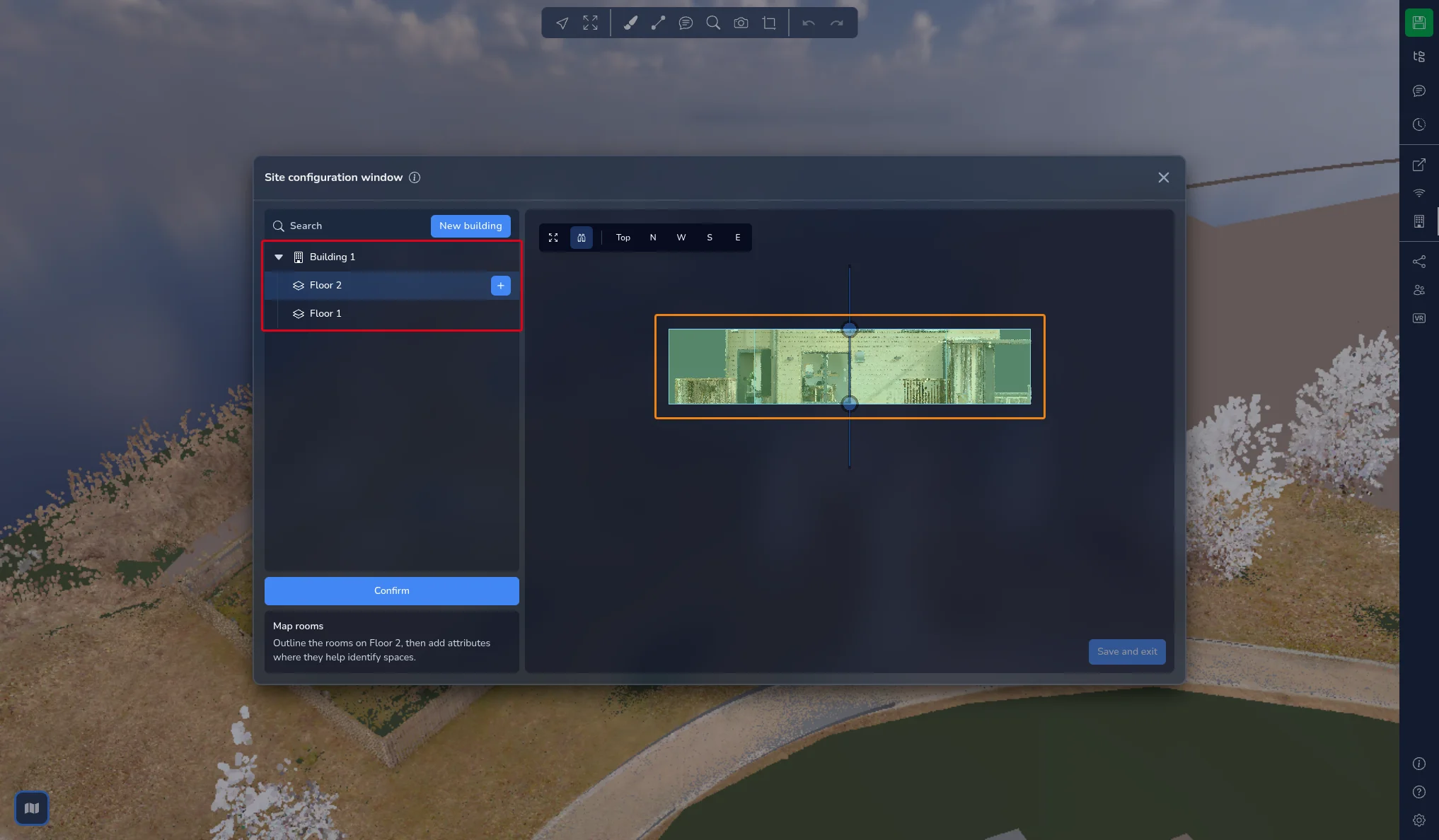

新楼层以 3 m 高的体积创建，并叠放在上一个楼层之上。在立面中拖动其控制柄，使其与实际楼层标高一致，然后点击确认。对建筑的每一层重复此操作。

在站点地图树中，楼层始终按从建筑顶部到底部的顺序列出。所选楼层的体积会在 3D 视图中高亮显示。

选中楼层后，打开设置可找到：

  • 编辑形状：默认情况下，楼层使用其所在建筑的占地轮廓。当某一层小于建筑时，可修改其轮廓，例如用于错层或相邻布局

  • 编辑高度：重新调整楼层的体积

  • 天花板高度，请参阅下文的隐藏天花板

第 3 步：映射房间​

  1. 在树中选择一个楼层，然后点击添加房间。

  2. 点云会在该楼层的标高处被剖切。切换到顶部视图，像绘制建筑那样点击房间的各个角点。点会吸附到楼层轮廓以及已绘制的房间上。

  3. 点击轮廓的第一个点、单击右键或按 Enter 闭合轮廓。

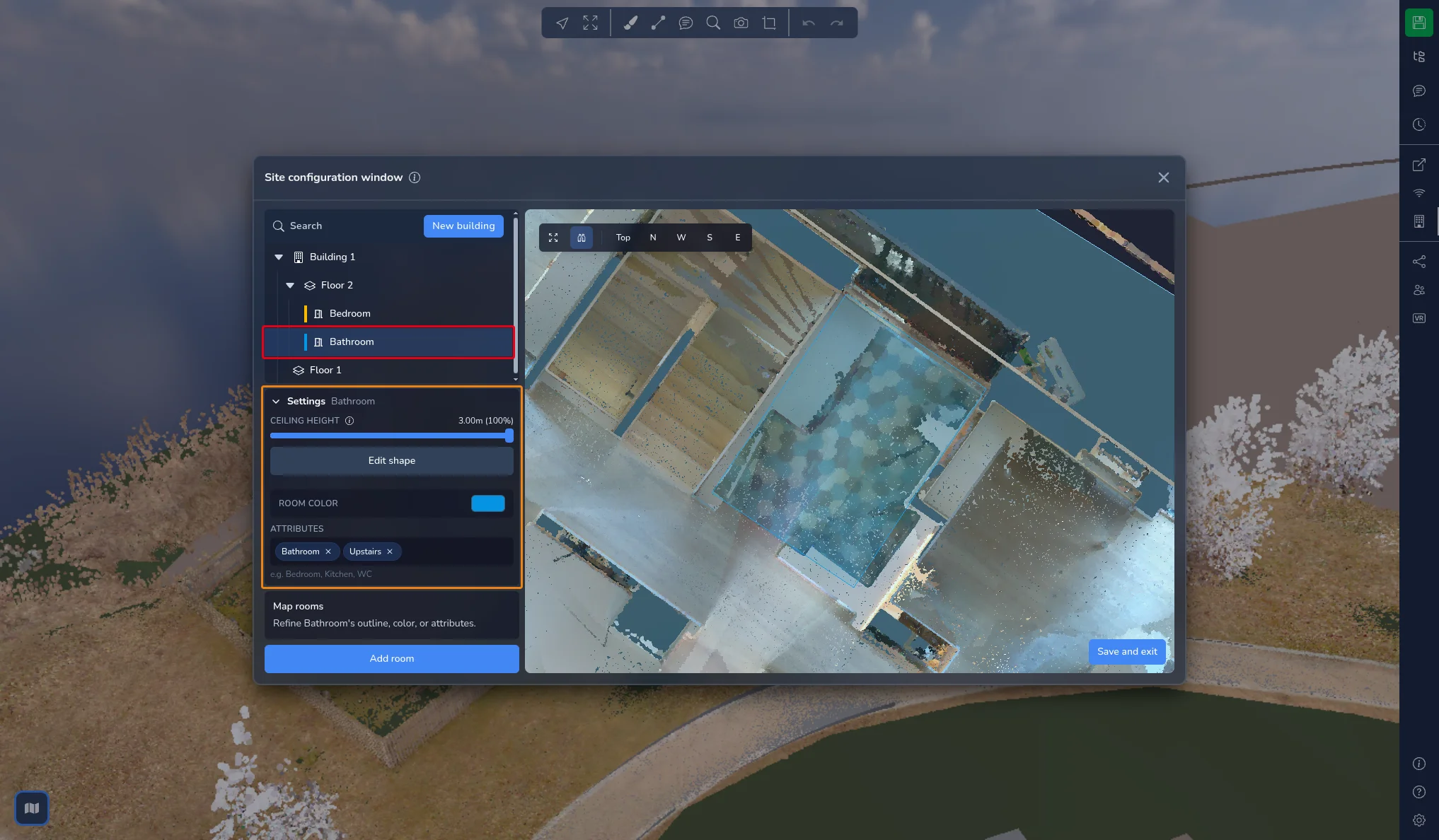

在树中选择该房间，然后打开设置对其进行描述：

  • 房间颜色：在调色板中选择一种颜色，或输入其十六进制代码。该颜色会显示在 3D 视图中的房间上，以及树中房间名称的旁边

  • 属性：输入一个标签，例如卧室、厨房或卫生间，然后按 Enter。输入时会提示站点中其他位置已使用过的标签。点击标签上的叉号可将其删除

建筑和楼层也可以有属性。选中它们后使用同一个属性字段即可。

管理站点地图树​

熟悉流程后，您可以直接在树中操作：

  • 树顶部的新建筑用于开始创建新建筑

  • 将鼠标悬停在建筑或楼层上，点击 + 按钮可在其中添加楼层或房间

  • 将鼠标悬停在任意条目上，点击铅笔图标可重命名，点击垃圾桶图标可删除。您也可以右键单击该条目。删除时会要求确认，且无法撤销

  • 搜索会筛选树，帮助您按名称查找建筑、楼层或房间

  • 拖动建筑或房间可更改其在列表中的位置

正在绘制轮廓时，添加和编辑功能会被禁用。请先完成或取消正在进行的创建。

编辑形状​

选择建筑、楼层或房间，打开设置并点击编辑形状。轮廓的各个点会显示在 3D 视图中：

  • 拖动某个点可移动它

  • 点击某条线段可添加一个点

  • 选中点后按 Delete 可将其删除

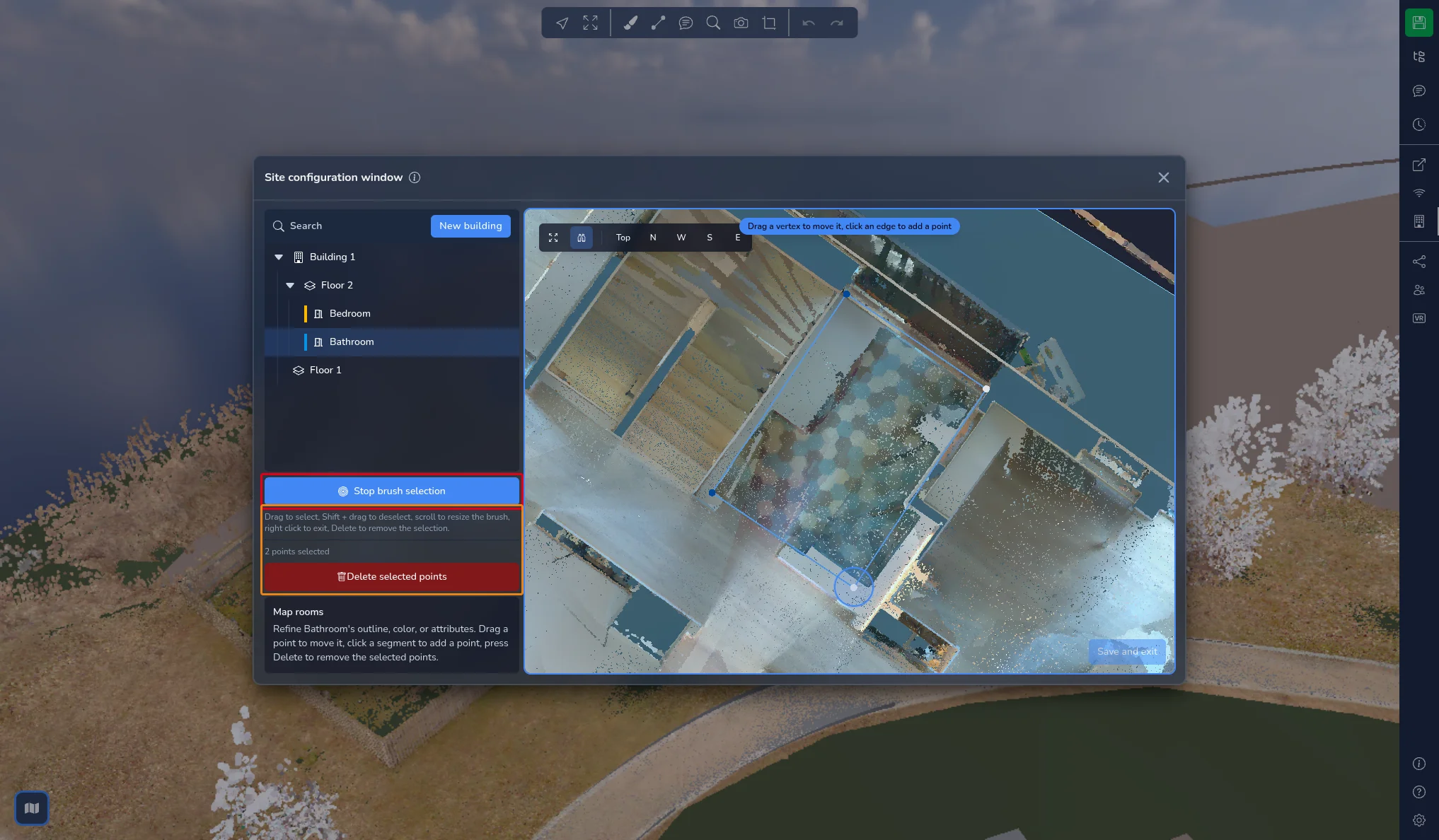

要一次选择多个点，请点击用画笔选择点。该按钮会变为停止画笔选择，并有一个圆圈跟随您的光标：

  • 在轮廓上拖动，选择画笔下方的点

  • 按住 Shift 并拖动，取消选择点

  • 使用滚轮更改画笔大小

  • 单击右键退出画笔

所选点的数量会显示在按钮下方。点击删除所选点或按 Delete 可将其删除。一个轮廓始终至少保留 3 个点：如果您尝试删除更多点，则只会删除部分所选点，并会有消息告诉您删除了多少个点。

点击停止画笔选择退出画笔，轮廓无误后点击确认。

对于建筑，编辑高度可重新调整其高度盒体。

隐藏天花板​

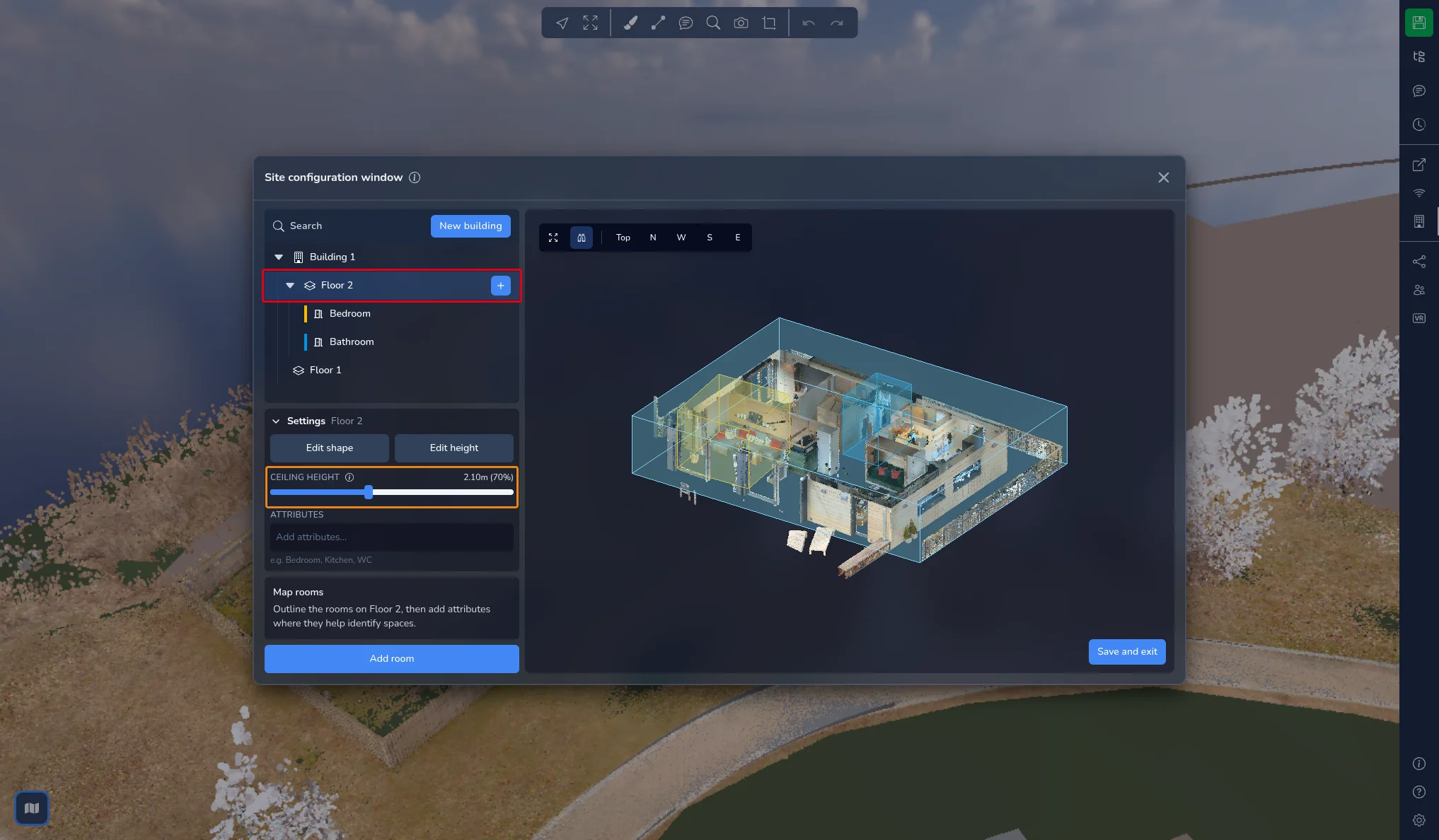

选择一个楼层并打开设置。天花板高度滑块会隐藏给定高度以上的所有内容，让您可以从上方查看楼层内部，而不受天花板和顶部设施的遮挡。该值以项目单位显示，旁边附有占楼层高度的百分比，范围为 50% 到 100%。

此设置纯属视觉效果：它不会更改您的点云，也不会更改楼层的体积。

保存并退出​

3D 视图右下角的按钮用于关闭窗口：

  • 没有任何更改时显示退出

  • 进行了更改时显示保存并退出。站点会立即保存，窗口随之关闭

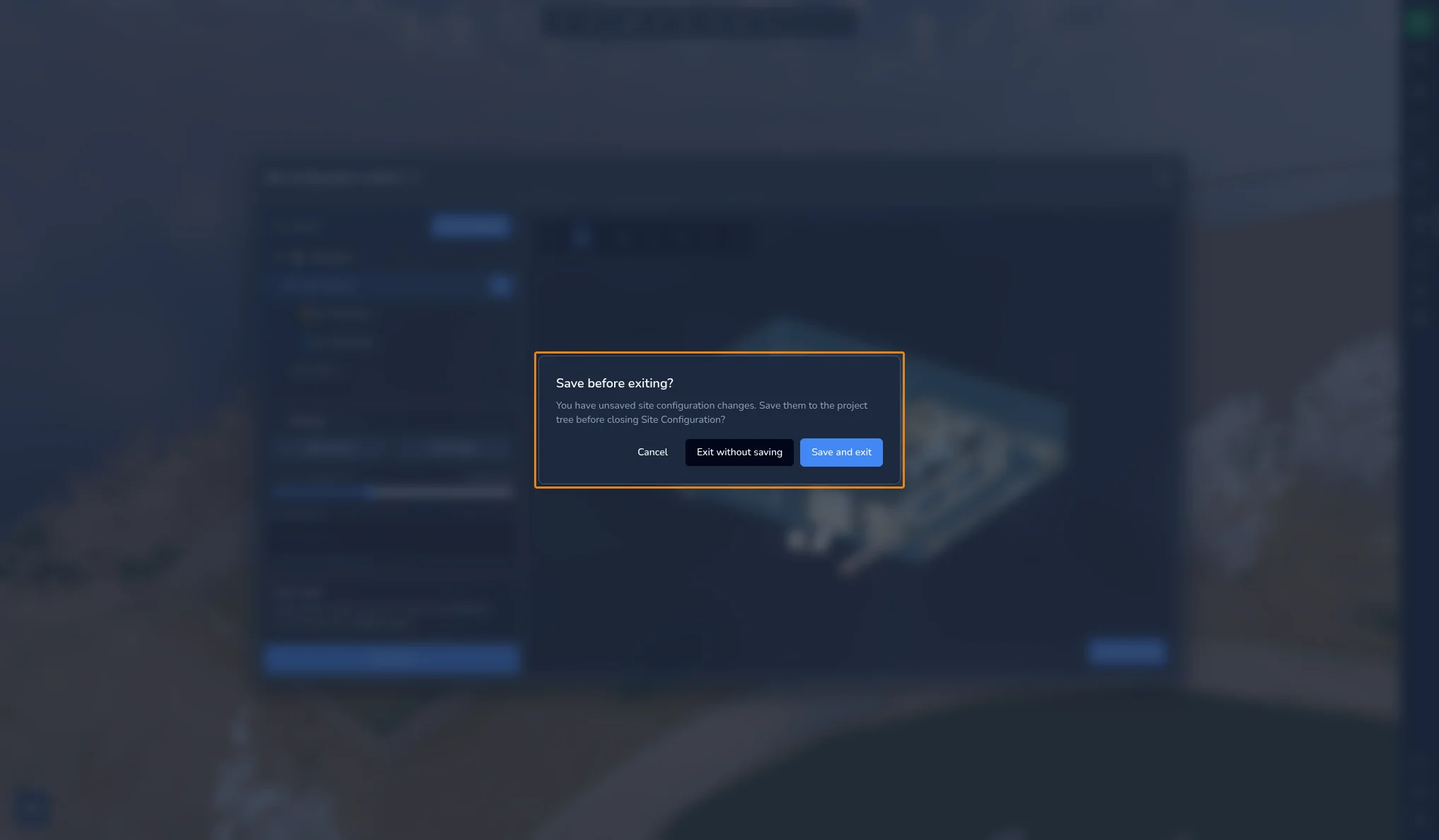

如果在有未保存更改时通过窗口的叉号关闭窗口，会打开退出前保存？对话框：

  • 取消返回窗口

  • 不保存退出关闭窗口并放弃您的更改

  • 保存并退出保存站点并关闭窗口

保存会将站点添加到项目树中，并创建项目的一个新版本，其名称为当前版本名称后接站点配置。您可以在版本历史中找到它，请参阅版本系统文章。在协作会话中，站点还会发送给其他参与者。

在 3D 应用中使用您的站点​

在地图上​

显示地图时，地图左上角的当前站点位置标签会显示相机所在的建筑，其后是楼层。在所有建筑之外时，它显示不在站点范围内。

当您位于某栋建筑内部时，该建筑的楼层会按从上到下的顺序列在地图右侧。点击某个楼层，可在该标高处剖切视图，并将相机移动到该楼层的视线高度。如果您位于 360° 图像内部，则会转到该楼层最近的 360° 图像。再次点击所选楼层可取消剖切。在移动设备上，楼层列表位于地图右下角的图层按钮后面。

在项目树中​

保存后的站点会以站点地图文件夹的形式出现在项目树中，每栋建筑、每个楼层和每个房间都有一个文件夹。这些文件夹由站点配置窗口管理：无法在项目树中更改它们的位置，但您可以在其下添加其他项目内容。

选择其中之一可查看其属性：

  • 聚焦移动相机以查看该条目

  • 进入将相机放置在该条目内部

  • 对于建筑，显示所有楼层会显示其包含的楼层

  • 对于楼层，显示所有房间会显示其房间

  • 对于楼层或房间，天花板高度会隐藏给定高度以上的内容

  • 对于房间，房间颜色可更改其颜色

  • 如果条目有属性，则会列出这些属性

包含旧版楼层工具所建楼层的项目​

使用旧版楼层工具创建的楼层会在您打开项目时自动转换。它们会变为一栋建筑 1，每个旧楼层对应一个楼层，每个楼层都有矩形轮廓。此时会出现楼层已转换为站点地图消息：请保存项目的一个版本以保留此转换。旋转过的楼层不会被转换。

如遇到问题或困难，请随时联系平台团队。
