图像和 PDF 底图

底图是您放置在图形下方以供描摹的扫描平面图、照片或 PDF。当您手头只有纸质图纸时，这是经典的起点。

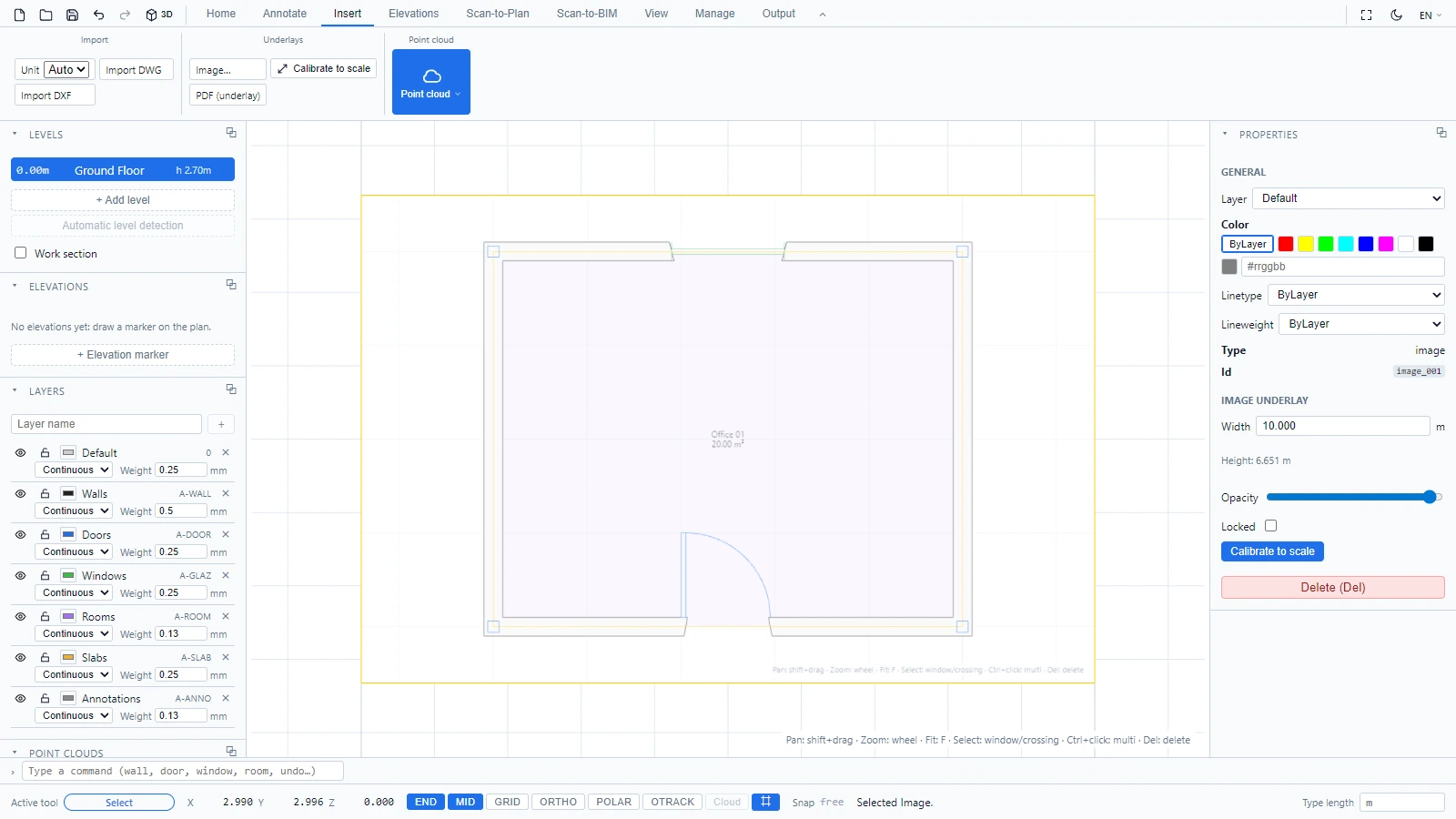

放置底图

1. 打开插入选项卡。
2. 在底图中，单击**图像...**以插入图片文件，或单击 PDF (底图) 以插入 PDF 页面。

像选择任何对象一样选择底图，即可在特性面板中对其进行调整（包括不透明度），或将其锁定，以便在描摹时您的单击能够穿透它。

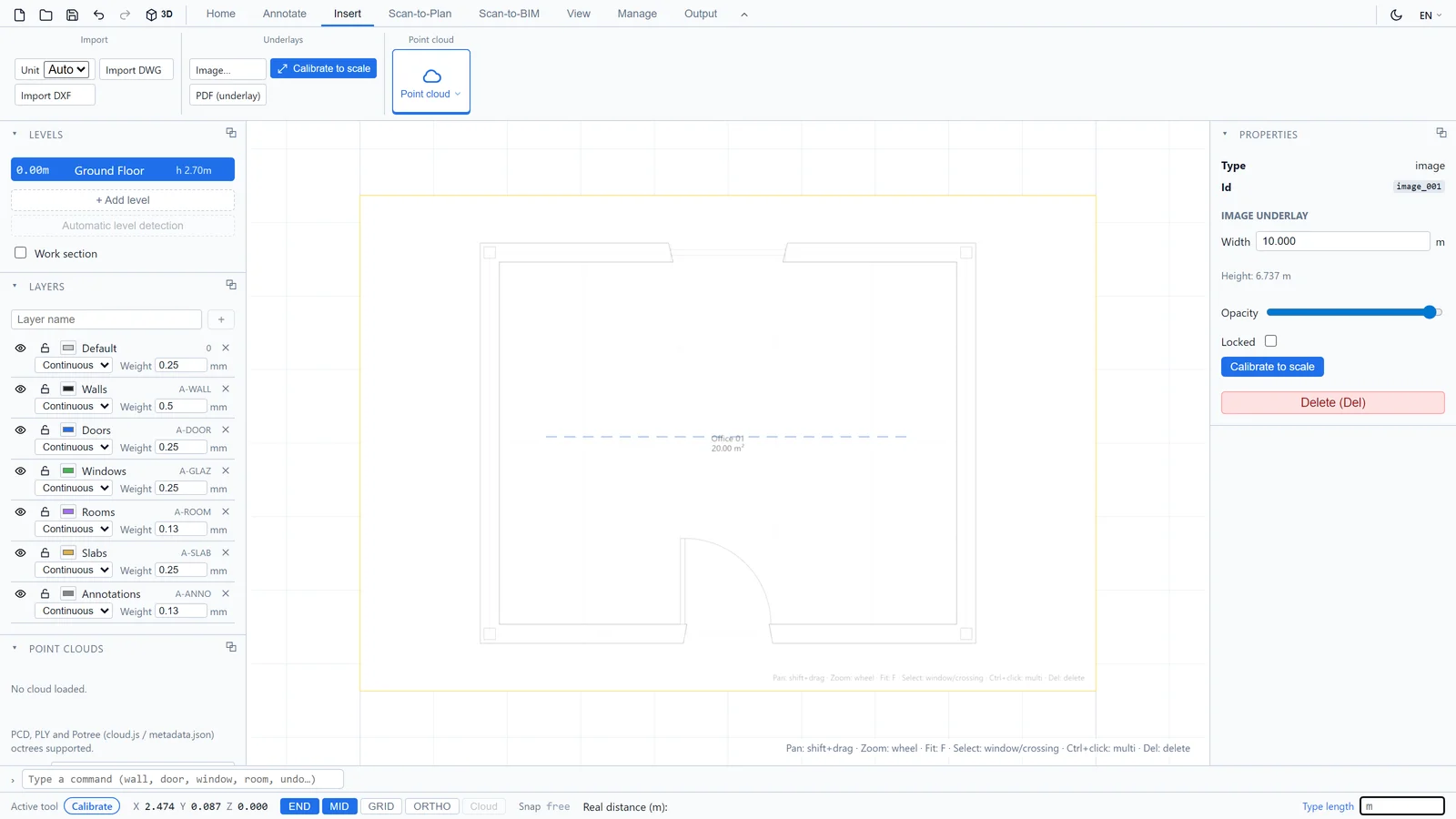

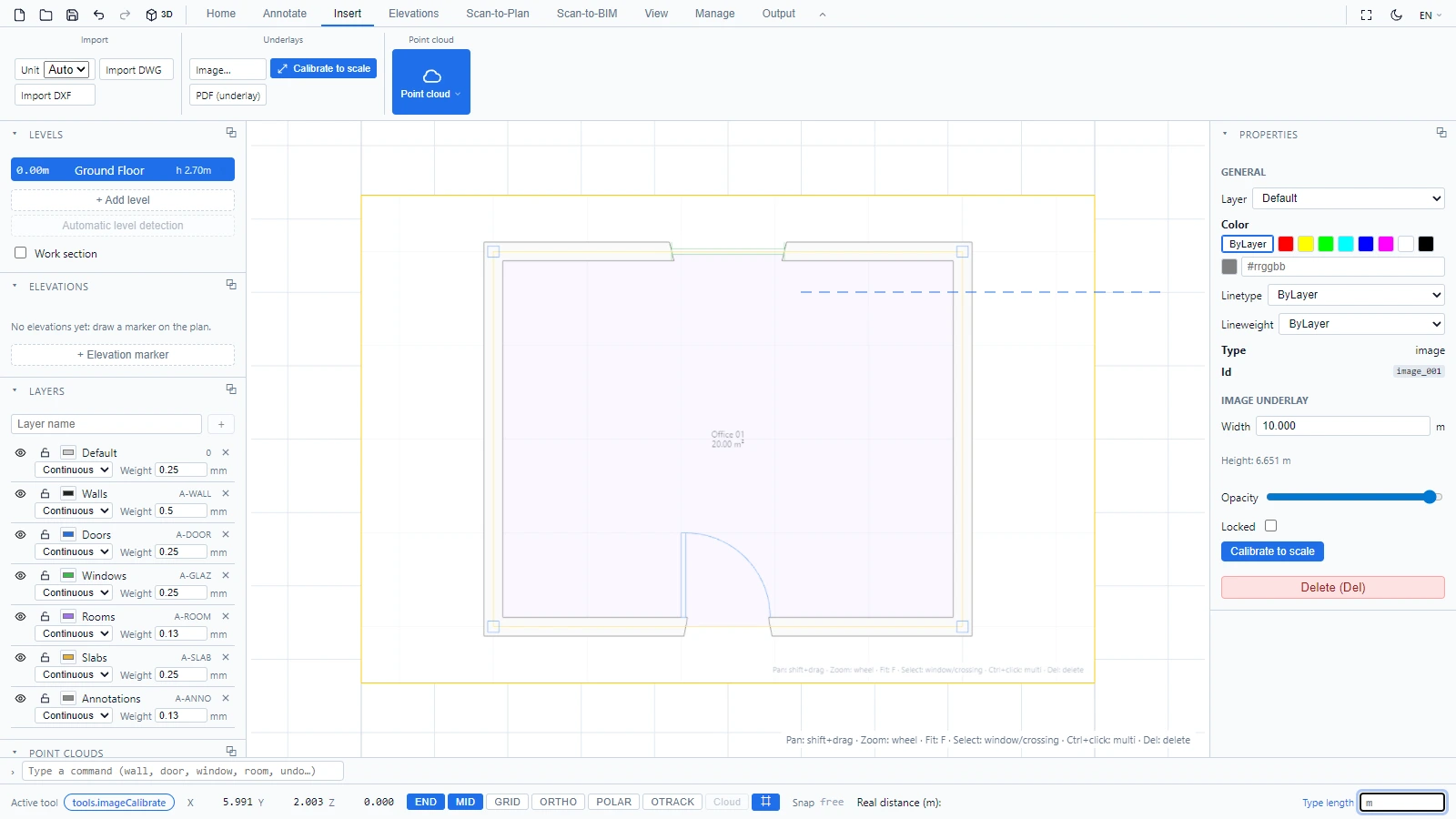

按实际尺寸校准

扫描图只有像素，没有米。请为其指定比例：

1. 选择图像底图。
2. 在插入 > 底图中，单击校准比例。
3. 单击实际距离已知的两个点，例如您已知长度的墙的两端。
4. 状态栏会要求输入以米为单位的实际距离：键入该值并按 Enter。

底图会被重新缩放，使您的两个点之间的距离恰好等于该值。此后，您就可以放心地在其上描摹墙（请参见 绘制墙），并使用 测量 检查任意距离。

如果底图已锁定，请先将其解锁：当校准因此被拒绝时，状态栏会予以提示。

如有任何疑问或需要更多信息，请联系技术团队。
