ATIS.cad 图层的工作方式符合 AutoCAD 用户的预期，并采用行业标准命名：A-WALL 用于墙，A-DOOR 用于门，A-GLAZ 用于窗，A-ROOM、A-SLAB 以及用于注释的 A-ANNO。对象会落在与其类型匹配的图层上，因此在您考虑之前，规范就已经落实到位。

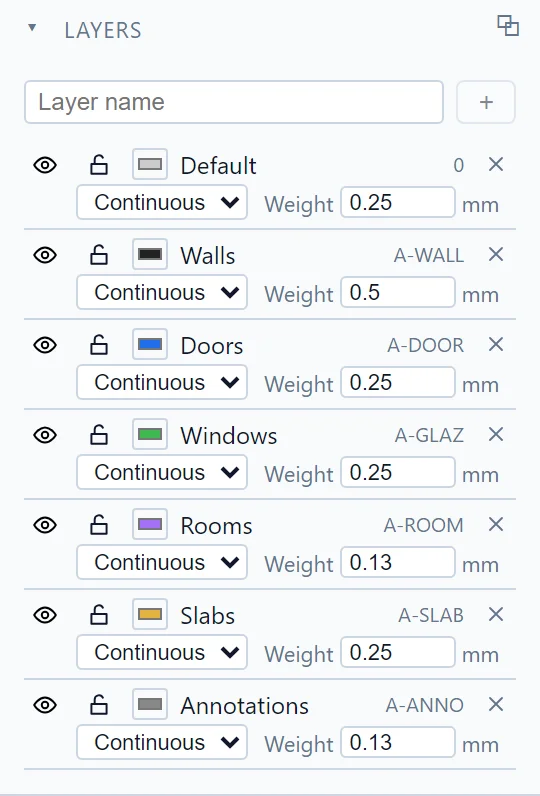

图层面板​

图层面板

每一行从左到右提供：

  • 眼睛图标：显示或隐藏图层。
  • 挂锁图标：锁定图层。锁定的图层仍然可见，但其对象无法被选择。单击锁定的墙时，会转而拾取其下方的对象，例如房间。
  • 颜色样例、线型和以毫米为单位的线宽。
  • x 用于删除图层。

在顶部的字段中键入名称并单击 + 即可创建图层。新建草图几何图形所用的当前图层可在默认 > 图层中选取，其旁边的图层管理器按钮用于显示或隐藏此面板。

一个实用示例​

隐藏门图层，所有门都会消失，包括墙上的洞口，而模型本身不受影响：

隐藏门图层后的同一张平面图

典型用途：在您重新处理墙时冻结注释图层；锁定导入的参照图线，以便在其上描摹而不会误选；或通过隐藏不应出现在图纸上的内容来准备打印。

如有任何疑问或需要更多信息，请联系技术团队。
