标注

所有标注工具均位于注释选项卡中（最常用的工具在默认 > 注释中也有镜像入口）。

线性标注

1. 单击标注（快捷键 H），或键入 dim。
2. 单击第一个点，然后单击第二个点。捕捉到 END 和 MID 可获得精确的墙体尺寸。

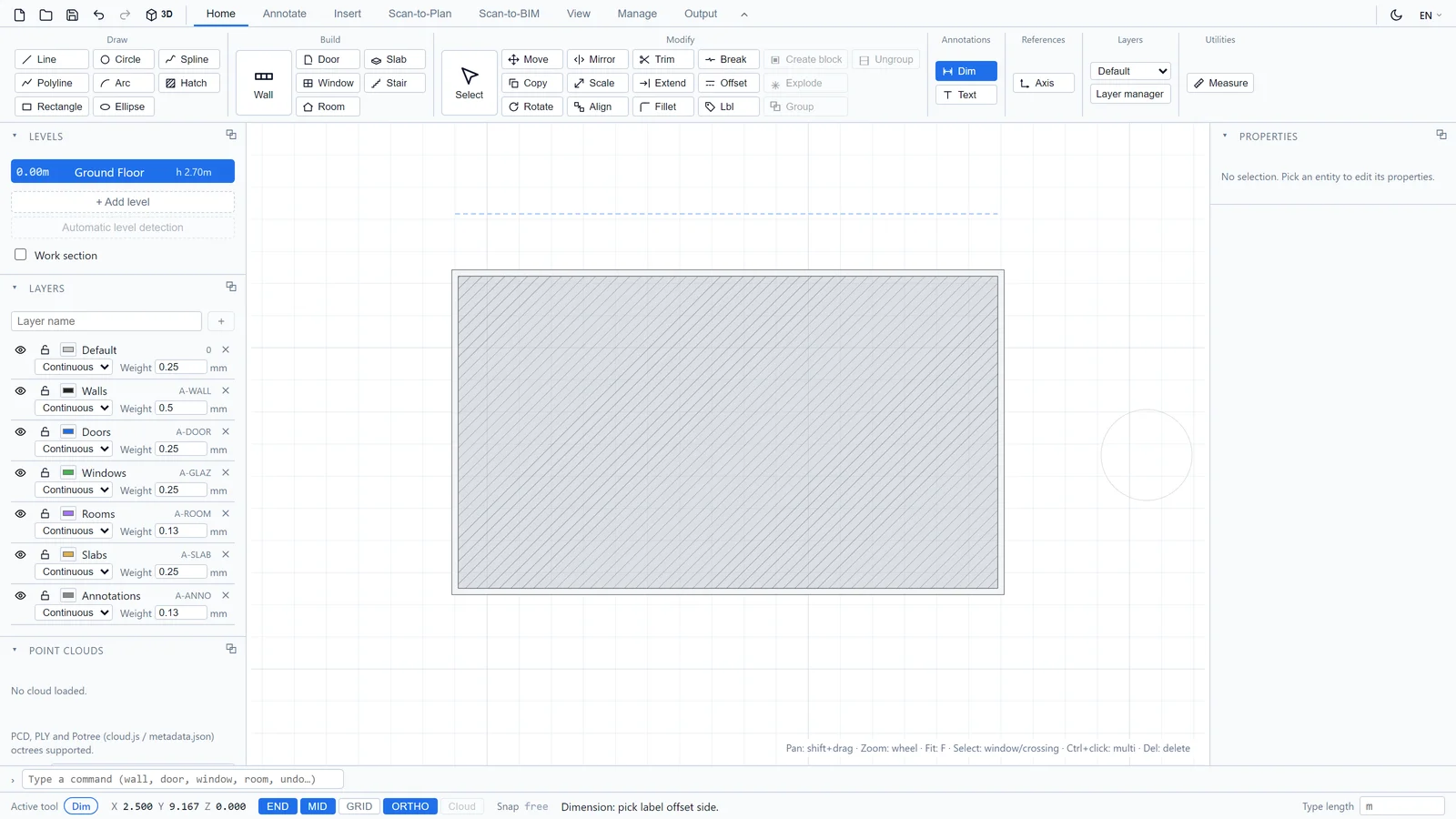

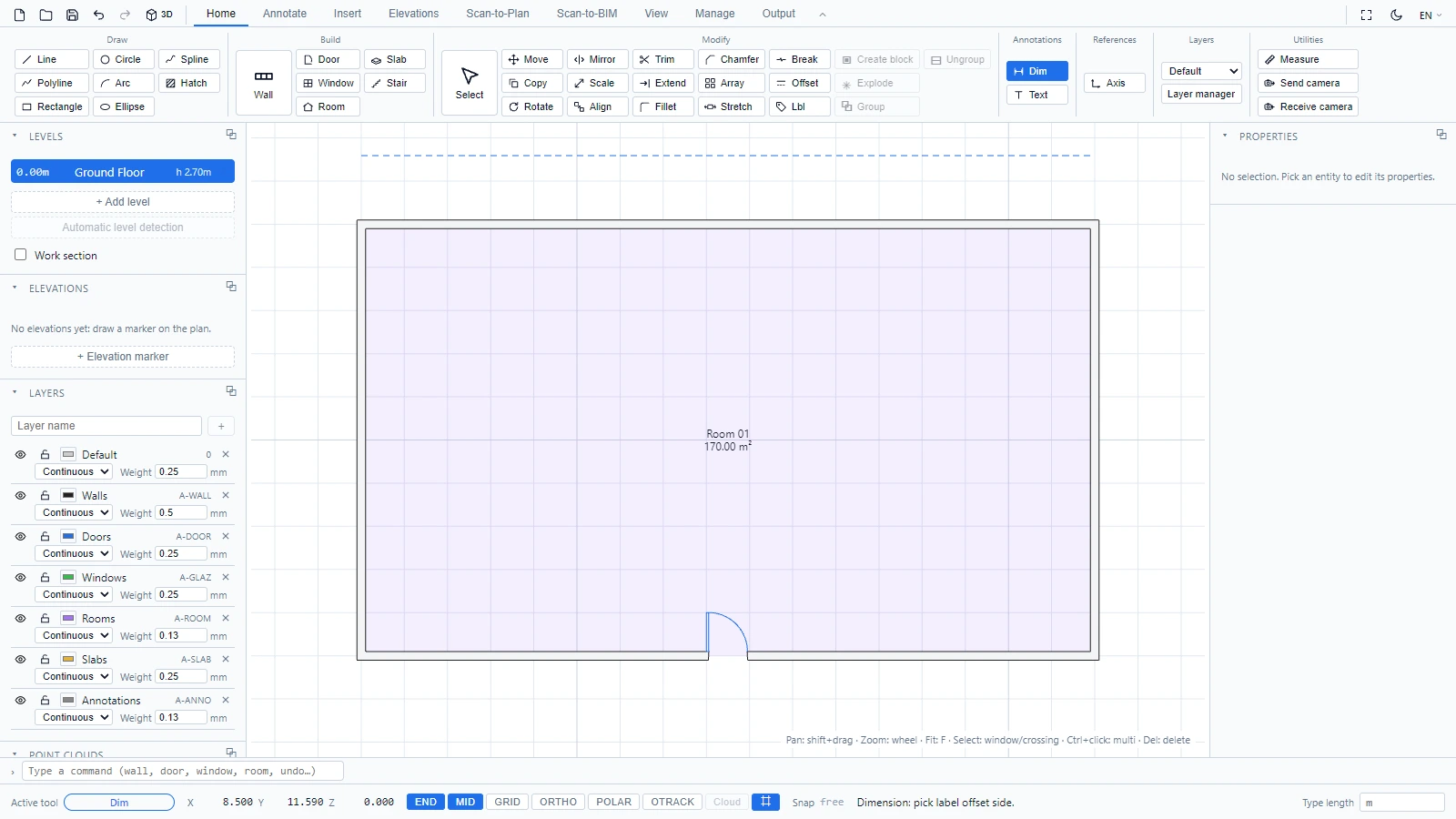

3. 移动光标以选择尺寸线所在的一侧，然后单击放置。

该工具可连续操作：每完成一个标注后，它会等待下一个标注的第一个点。按 Escape 停止。

• 连续标注从上一个标注的终点开始放置下一个标注，用于生成一排对齐的标注。
• 基线标注将共用同一第一点的标注层叠排列。

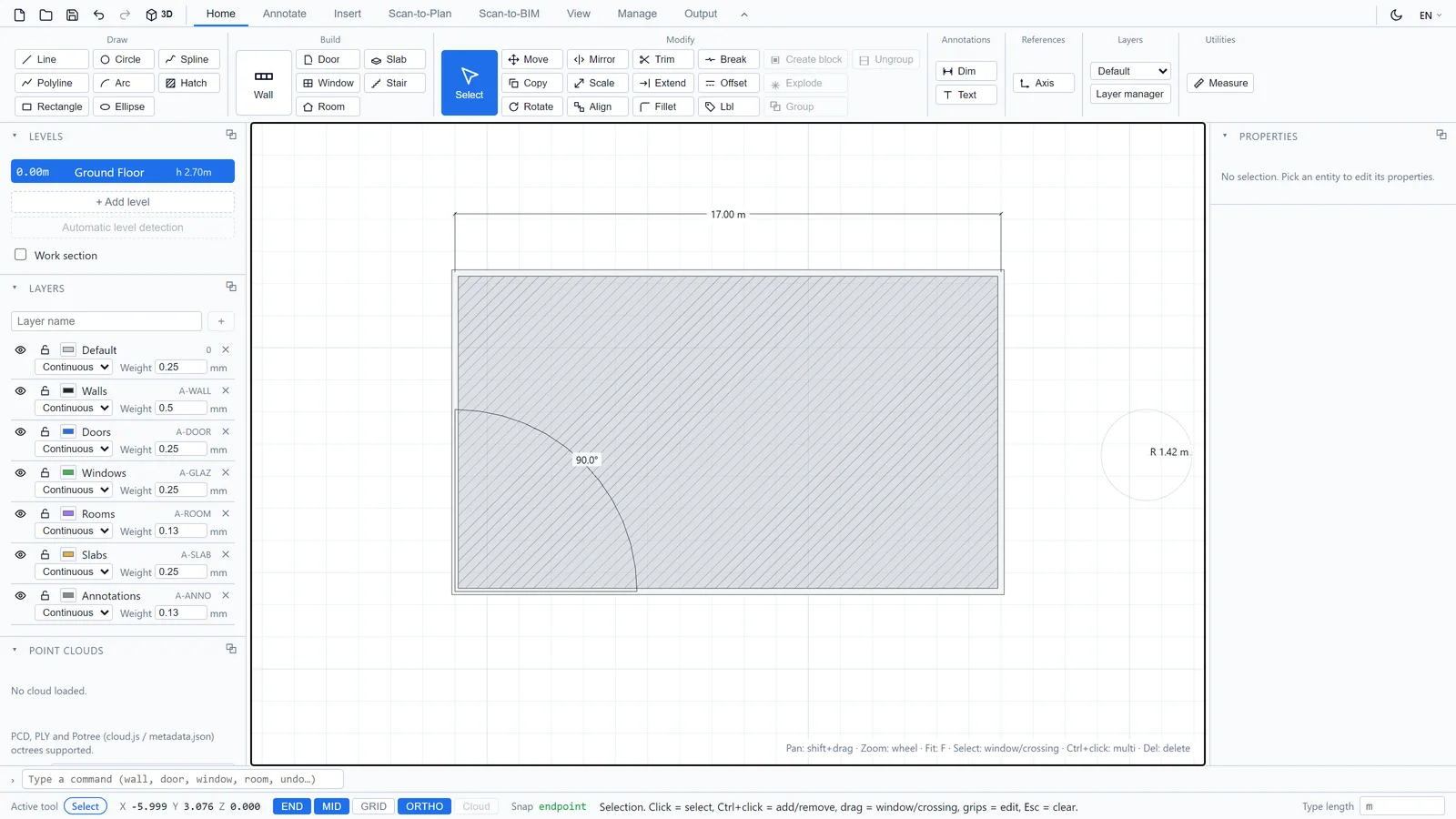

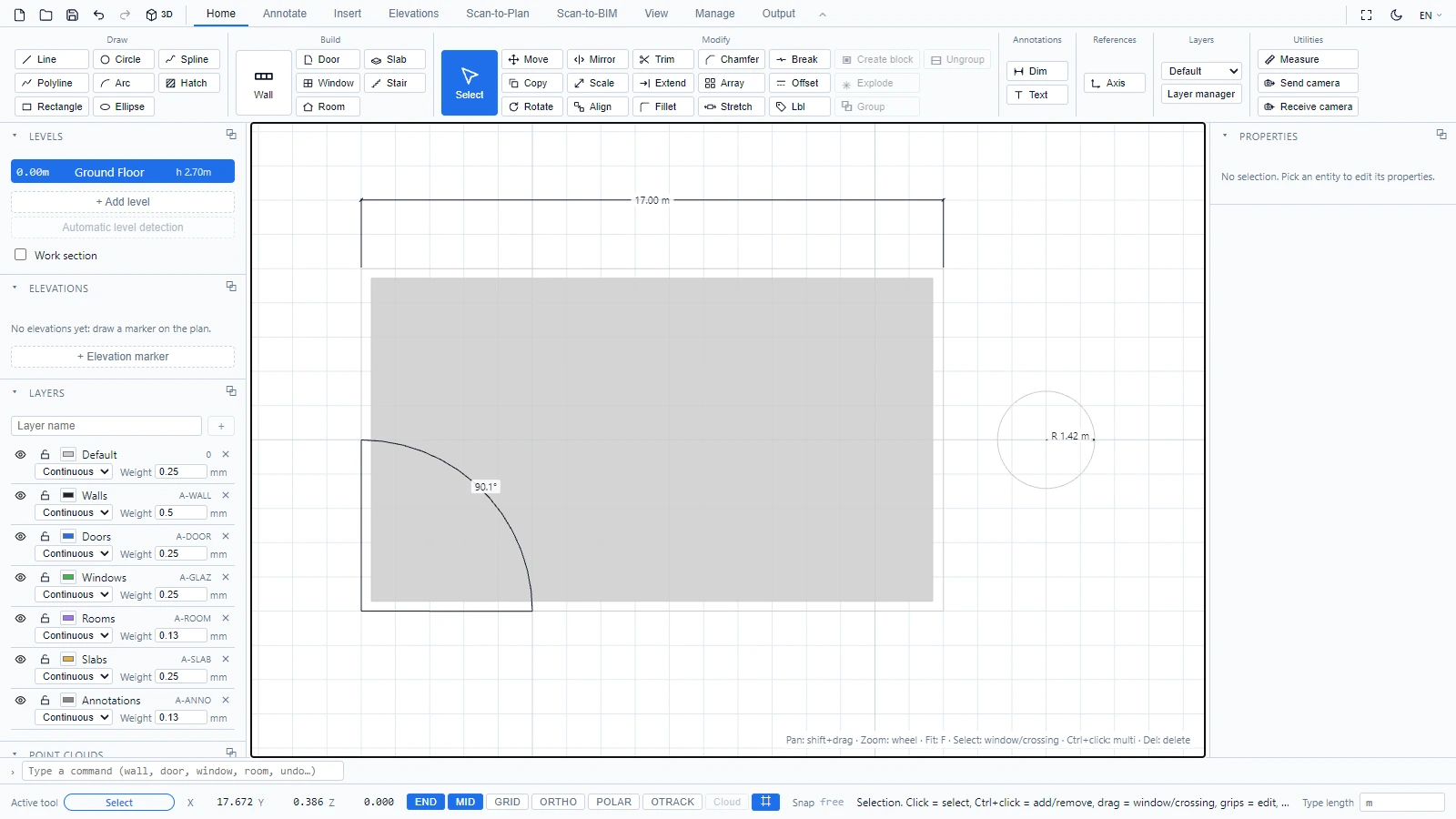

半径、直径、角度

• 半径和直径：在圆上单击一次即可。
• 角度：单击角的顶点，然后在每条边上各单击一点。

标注是真实的图元：与其他对象一样，选择后即可移动或删除。它们位于注释图层（A-ANNO）上，因此您只需一次单击即可打开或关闭整套注释（请参见 图层）。
