草图几何图形

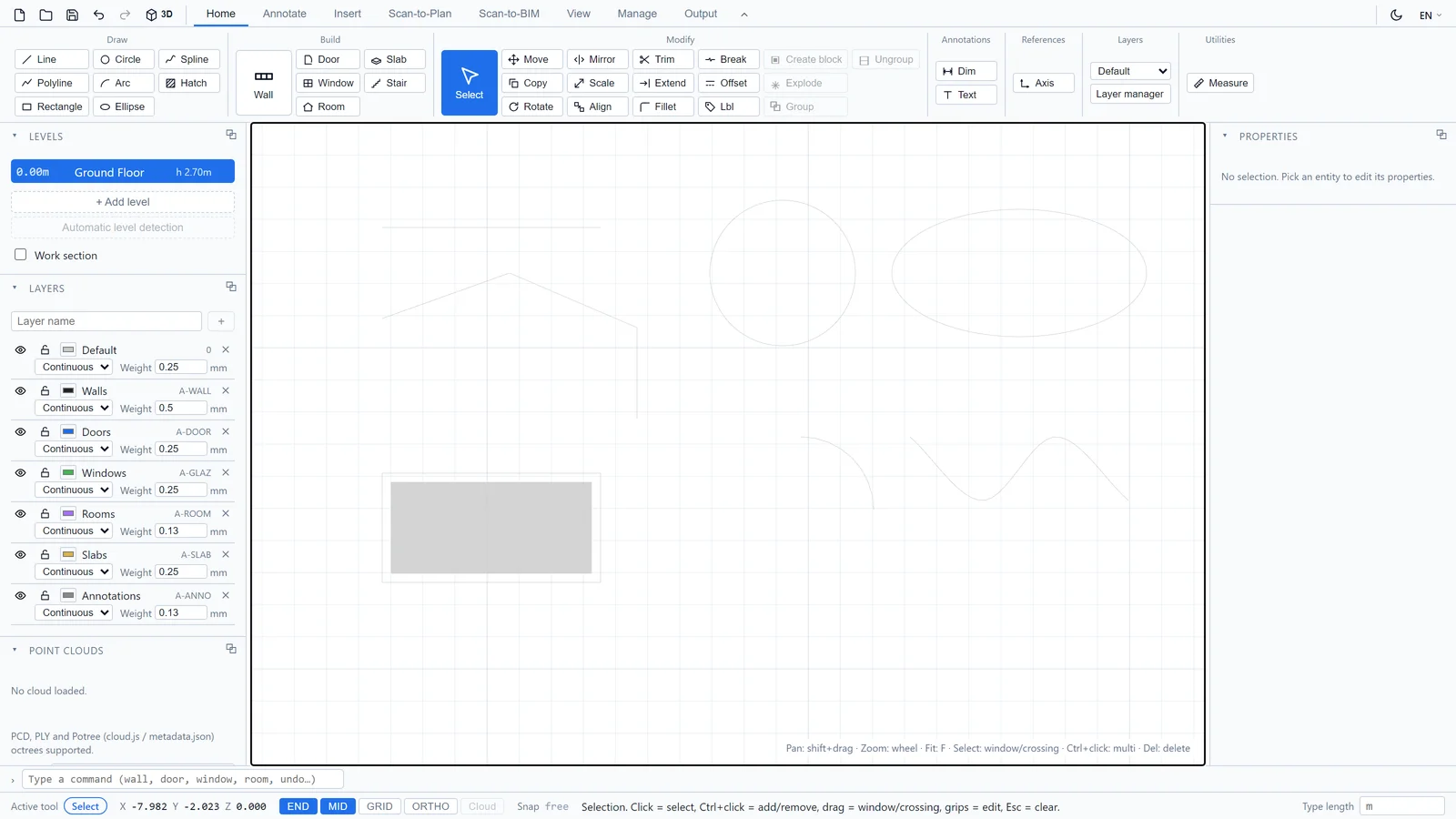

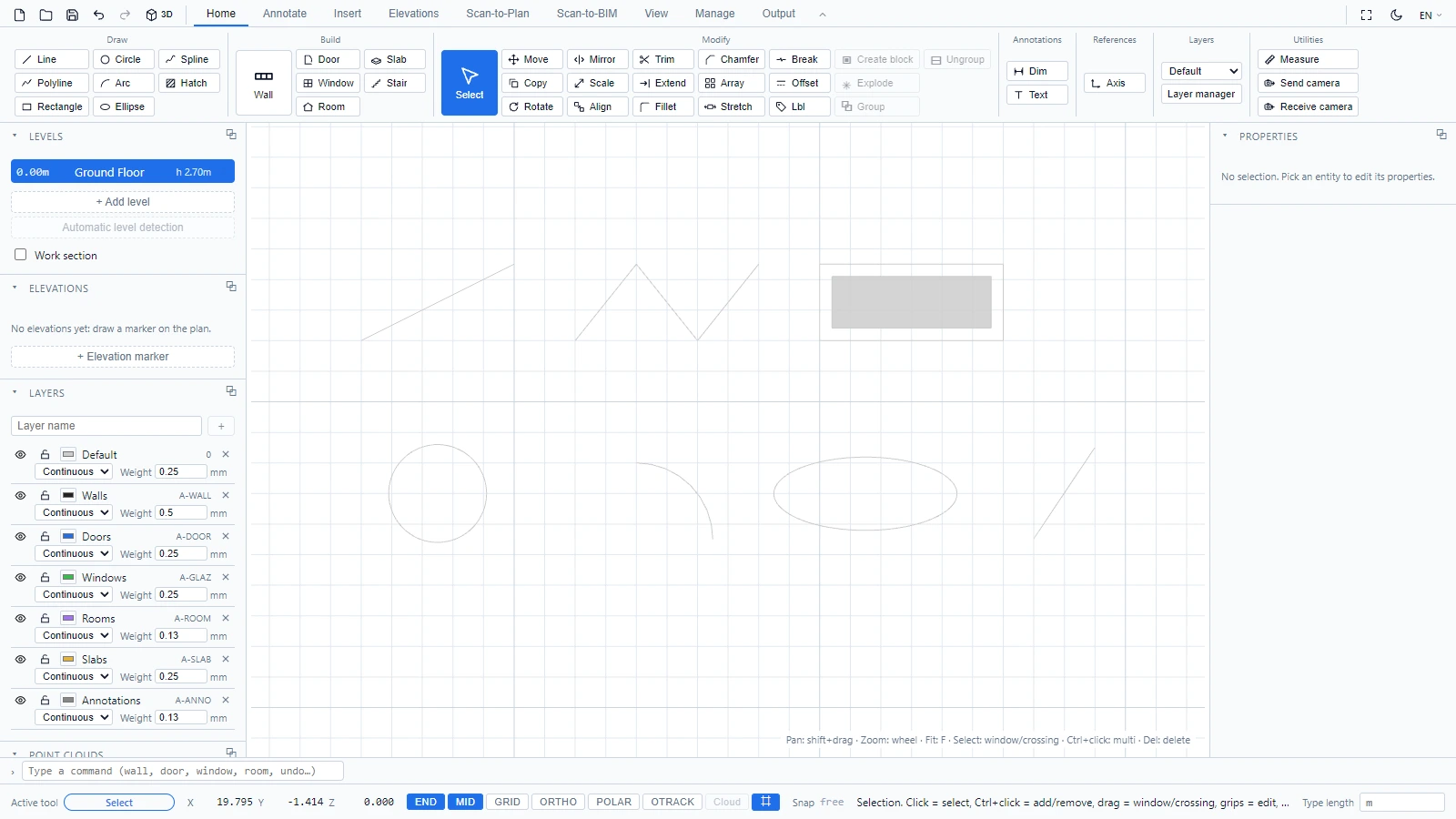

除建筑对象外，ATIS.cad 还提供经典的 2D 绘图图元。它们位于默认 > 绘图中，并且每一个都可以从命令行启动，包括使用 AutoCAD 简写命令。
| 工具 | 命令 | 使用方法 |
|---|---|---|
| 直线 | line 或 L | 单击起点，然后单击端点，或键入长度并按 Enter |
| 多段线 | polyline 或 PL | 单击各顶点，右击或按 Esc 完成 |
| 矩形 | rec | 单击两个对角点 |
| 圆 | circle | 单击圆心，然后单击半径上的一点，或键入半径并按 Enter |
| 圆弧 | arc 或 A | 单击圆心、起点（确定半径），然后按逆时针方向单击端点 |
| 椭圆 | el | 单击中心、长轴端点，然后单击短轴上的一点 |
| 样条曲线 | spl | 单击各控制点，右击或按 Esc 完成 |
| 图案填充 | hatch 或 H | 单击轮廓顶点，右击或按 Esc 闭合填充区域 |

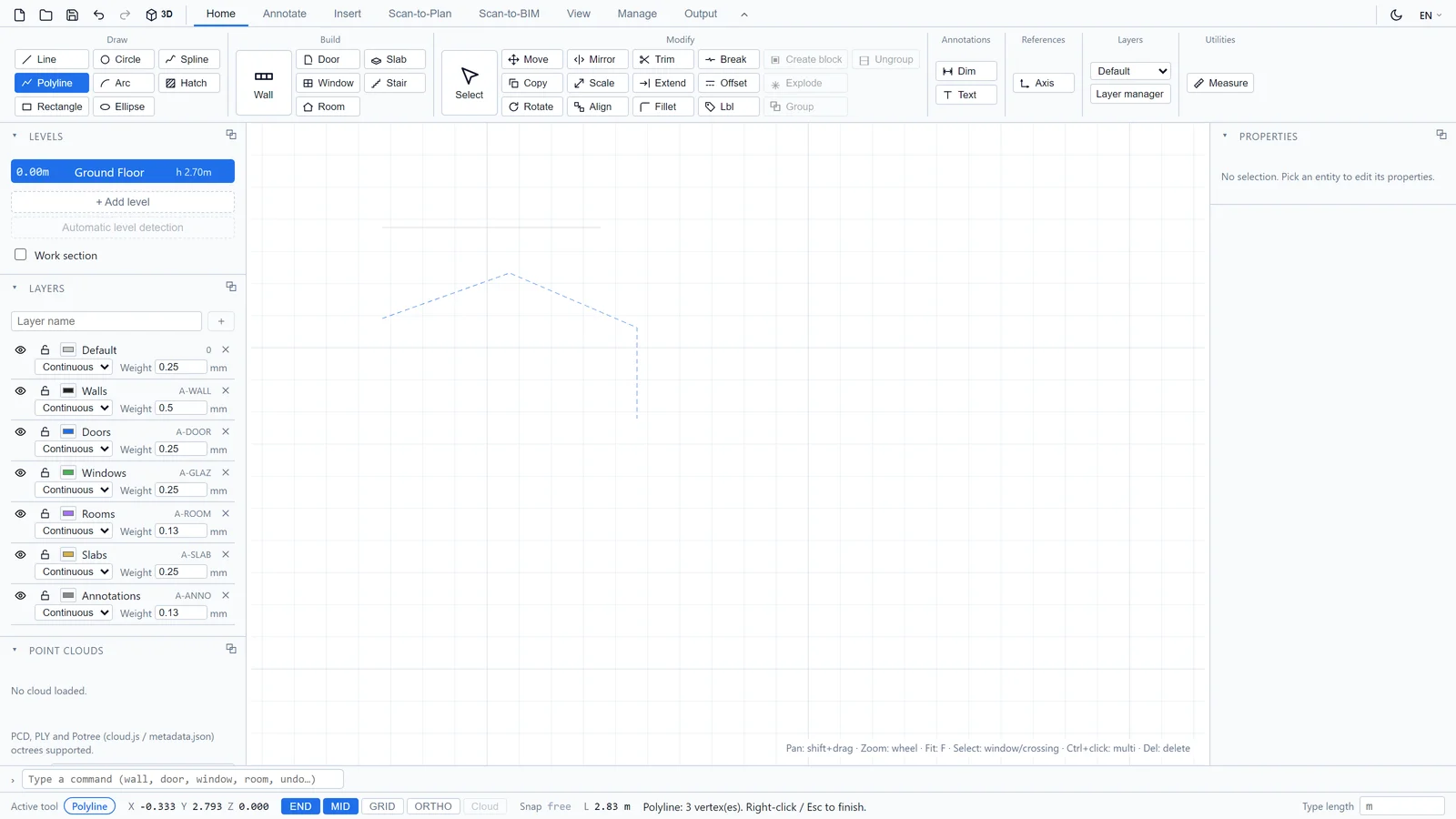

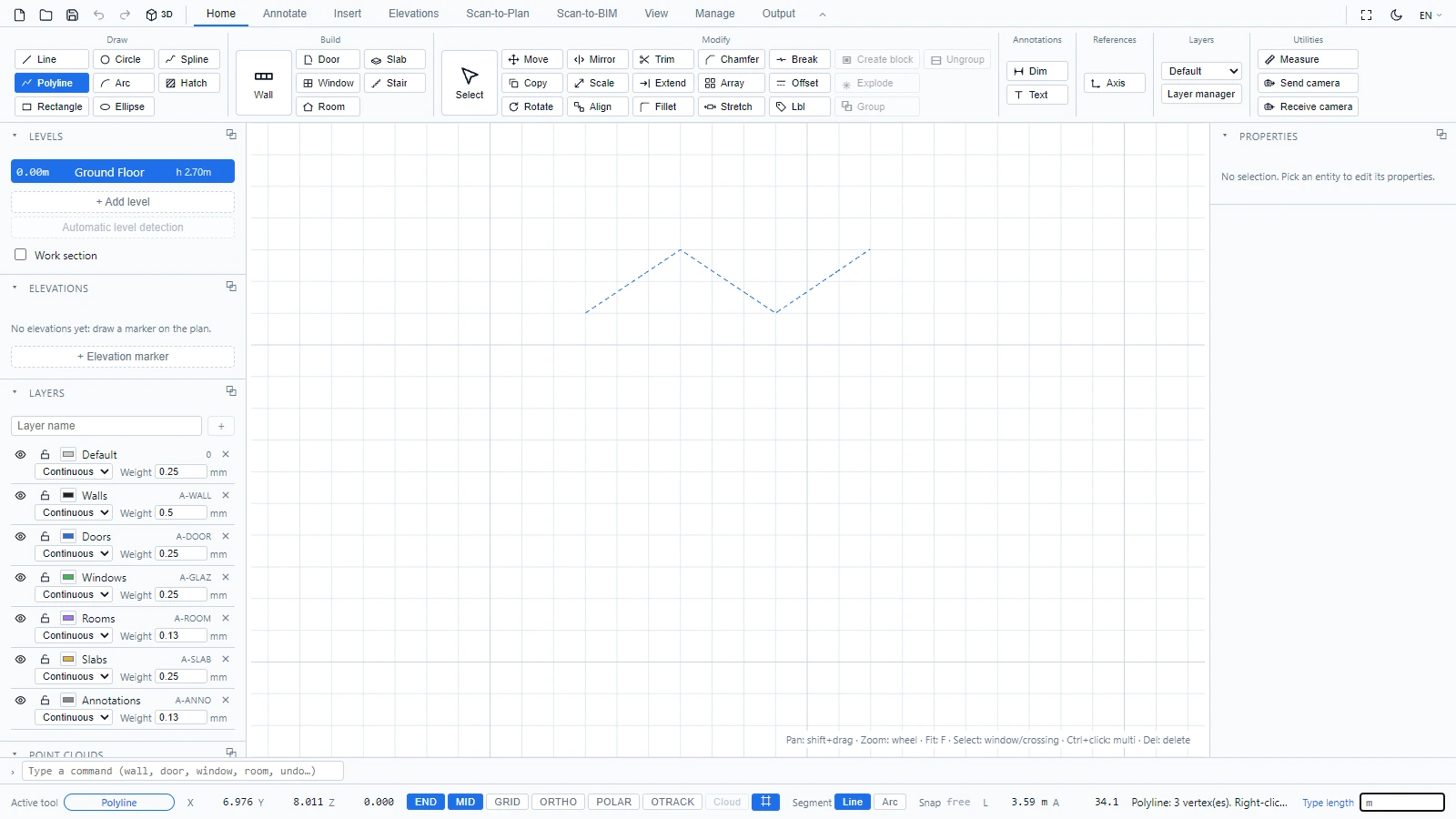

状态栏会引导每一步操作。对于多点工具，它会随着您的操作统计顶点数：
一些行之有效的习惯：
- 保持 END 和 MID 捕捉开启，以便将草图几何图形精确附着到平面图上。
- ORTHO 将直线锁定为水平和垂直。
- 这些图元会落在当前图层上（请参见默认 > 图层中的选择器），因此请将辅助线放在单独的图层上，完成后将其关闭。
