绘制墙

开始绘制墙链​

  1. 在默认 > 构建中，单击墙（或在命令行中键入 wall，或按 W）。
  2. 在绘图区中单击起点。
  3. 单击端点。墙即创建完成，并从该处开始新的一段，因此您无需重新单击工具即可连续绘制多段。
  4. 按 Escape 完成。

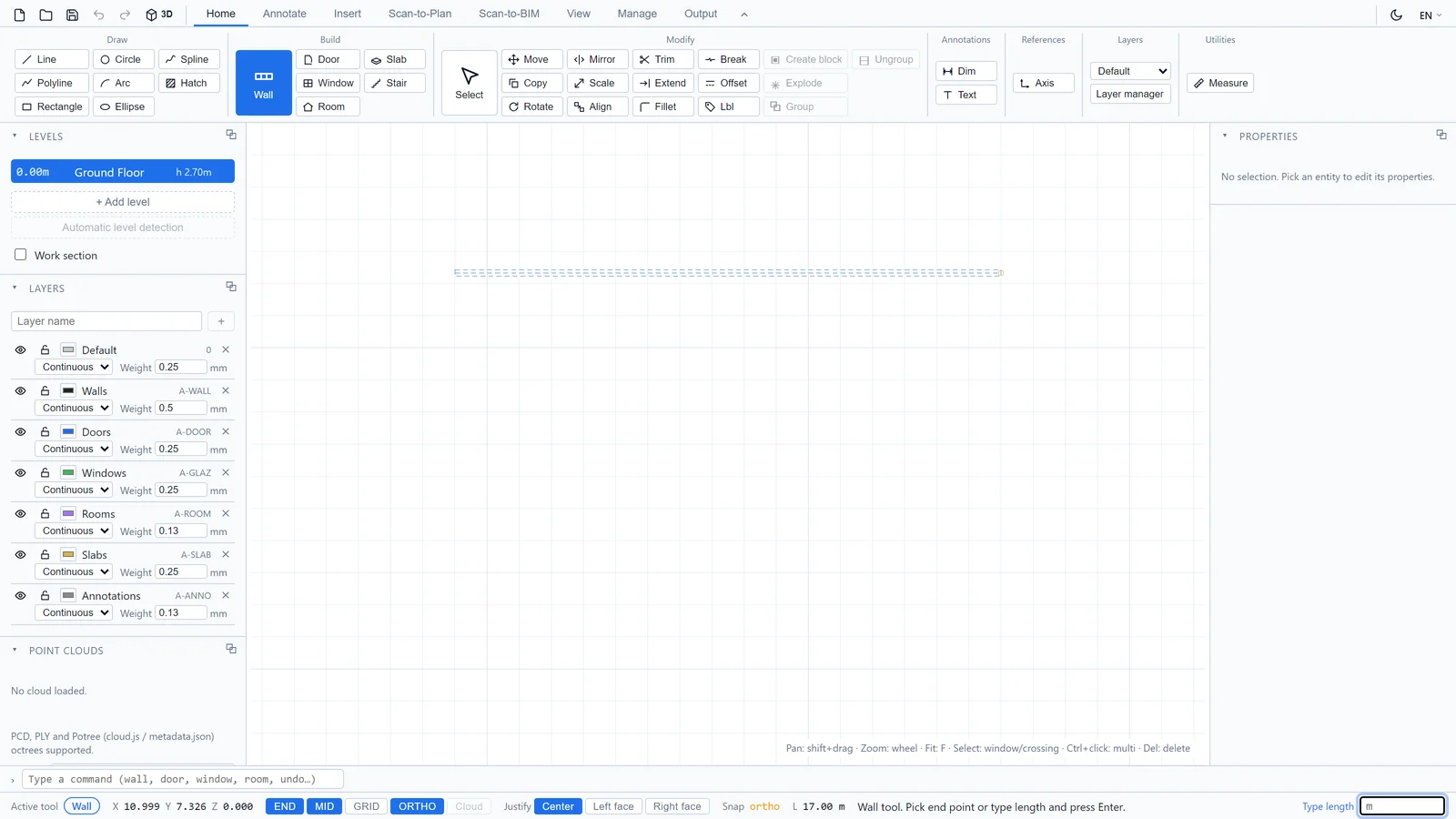

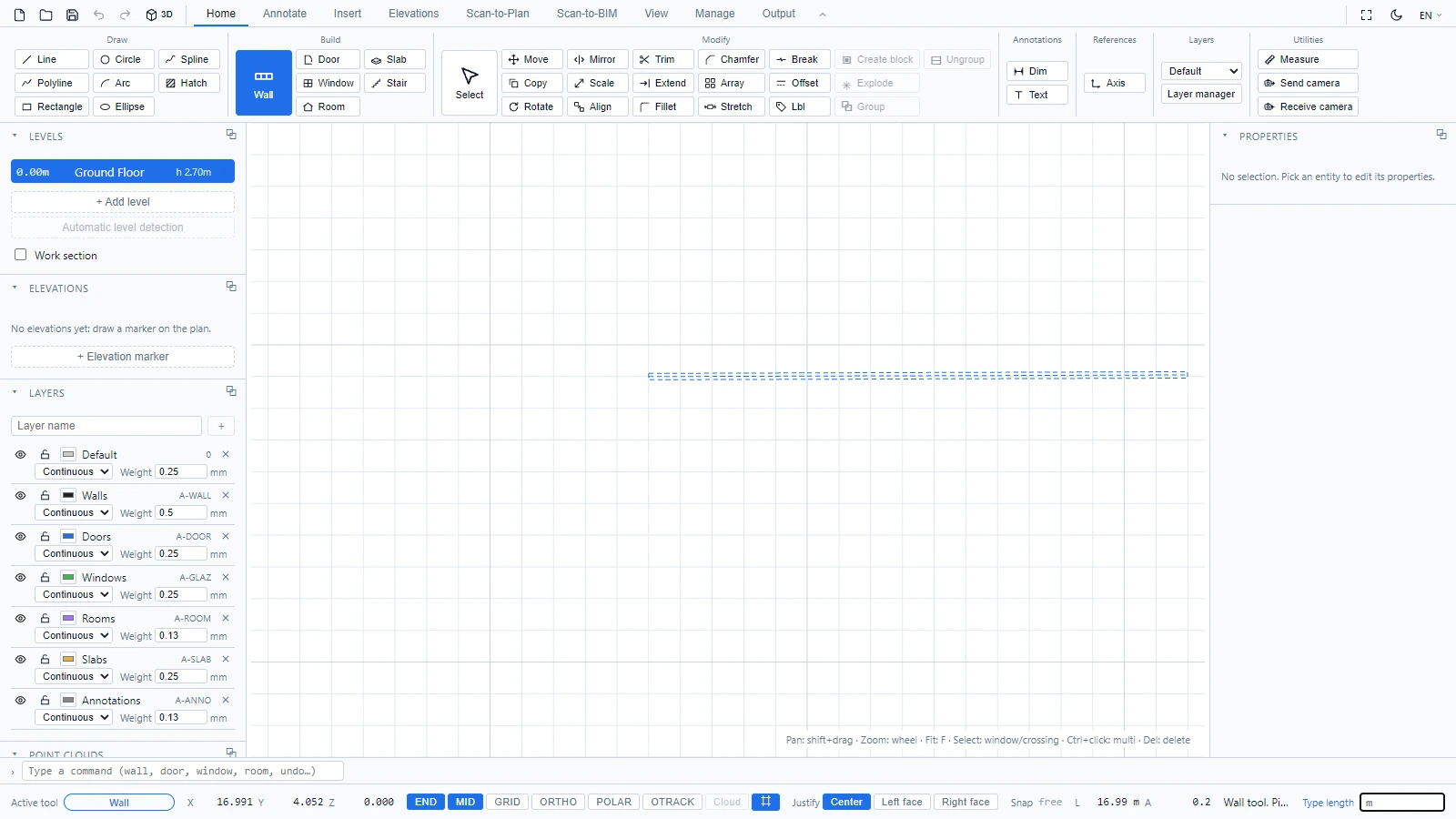

绘制墙时，预览跟随光标

绘制过程中，状态栏就是您的副驾驶：

墙工具处于活动状态时的状态栏

  • L 显示您即将放置的墙段的实时长度。
  • 您可以不单击端点，而是键入精确长度并按 Enter。墙将沿光标方向以该长度绘制。
  • ORTHO 使您的墙保持水平或垂直。END 和 MID 将光标捕捉到现有几何图形的端点和中点。
  • 对正决定墙的哪条线跟随您的单击：中心、左面或右面。当您需要沿现有墙面绘制时（例如描摹测绘平面图），可使用此功能。

闭合环，获得房间​

当墙链闭合成一个轮廓时，内部的房间会被自动检测：它会获得名称、地面填充和实时面积。您无需重复描摹任何内容。

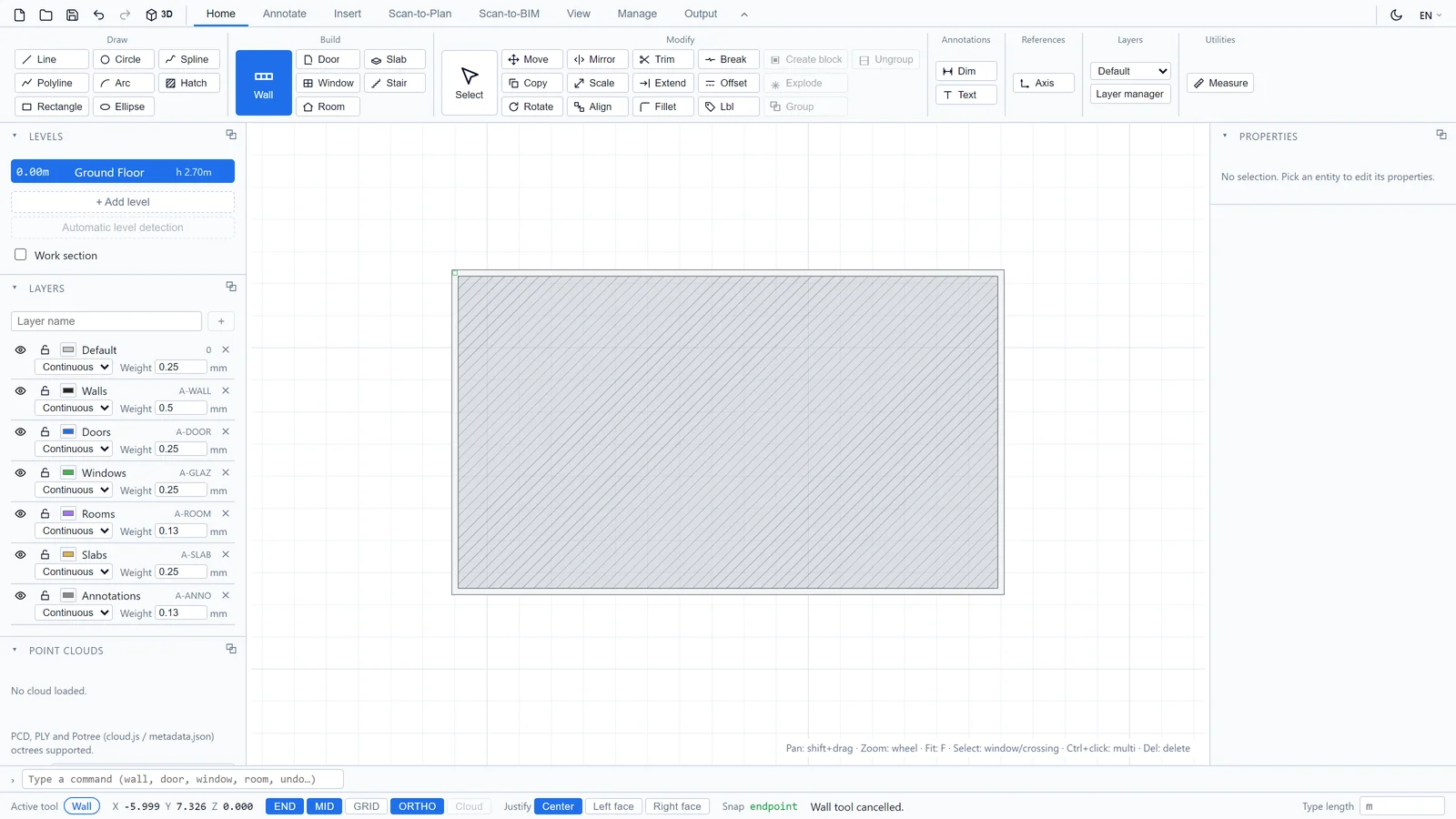

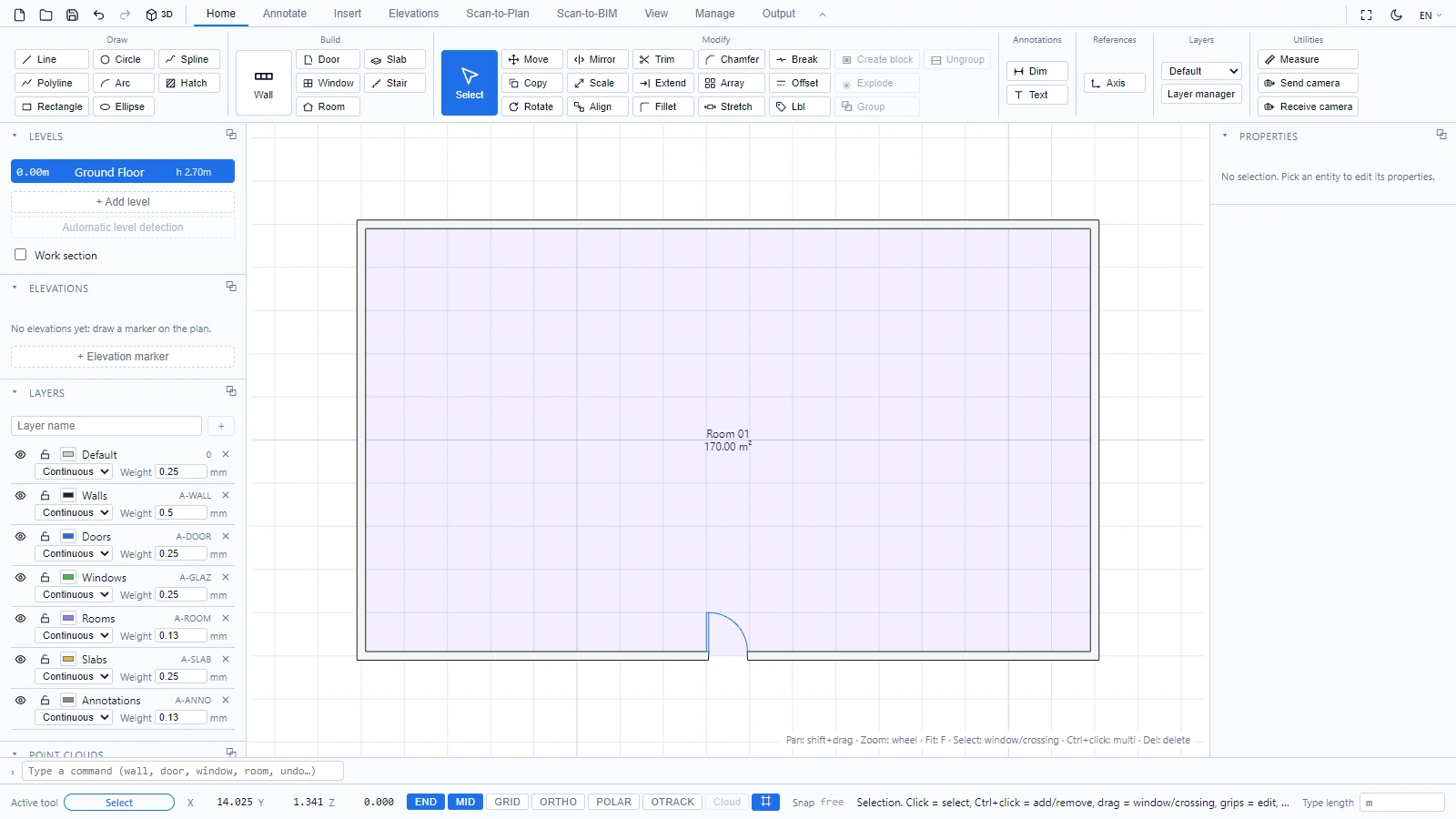

闭合的墙环及其自动检测到的房间

墙角会在 2D 和 3D 模型中自动连接并清理。

更改墙的特性​

选择任意墙即可在特性面板中编辑：族、厚度、高度、内部或外部类型、定位线和材质。请参见 选择和编辑对象。
