ATIS.cad 快速入门

什么是 ATIS.cad？

ATIS.cad 是内置于平台中的 CAD 编辑器。它完全在您的浏览器中运行，无需安装任何软件。您可以使用它来：

• 使用真实的建筑对象绘制建筑平面图：墙、门、窗、房间、楼板和楼梯。每个对象都携带其构造数据（厚度、高度、材质），因此同一张图纸在 2D 和 3D 中均可使用。
• 导入、编辑并重新导出 AutoCAD DWG 和 DXF 文件。
• 放置图像或 PDF 底图并在其上进行描摹。
• 加载点云并根据扫描数据生成平面图（Scan-to-Plan 和 Scan-to-BIM，可用性取决于您的订阅）。
• 将您的作品导出为 PDF、DXF、DWG 或 IFC。

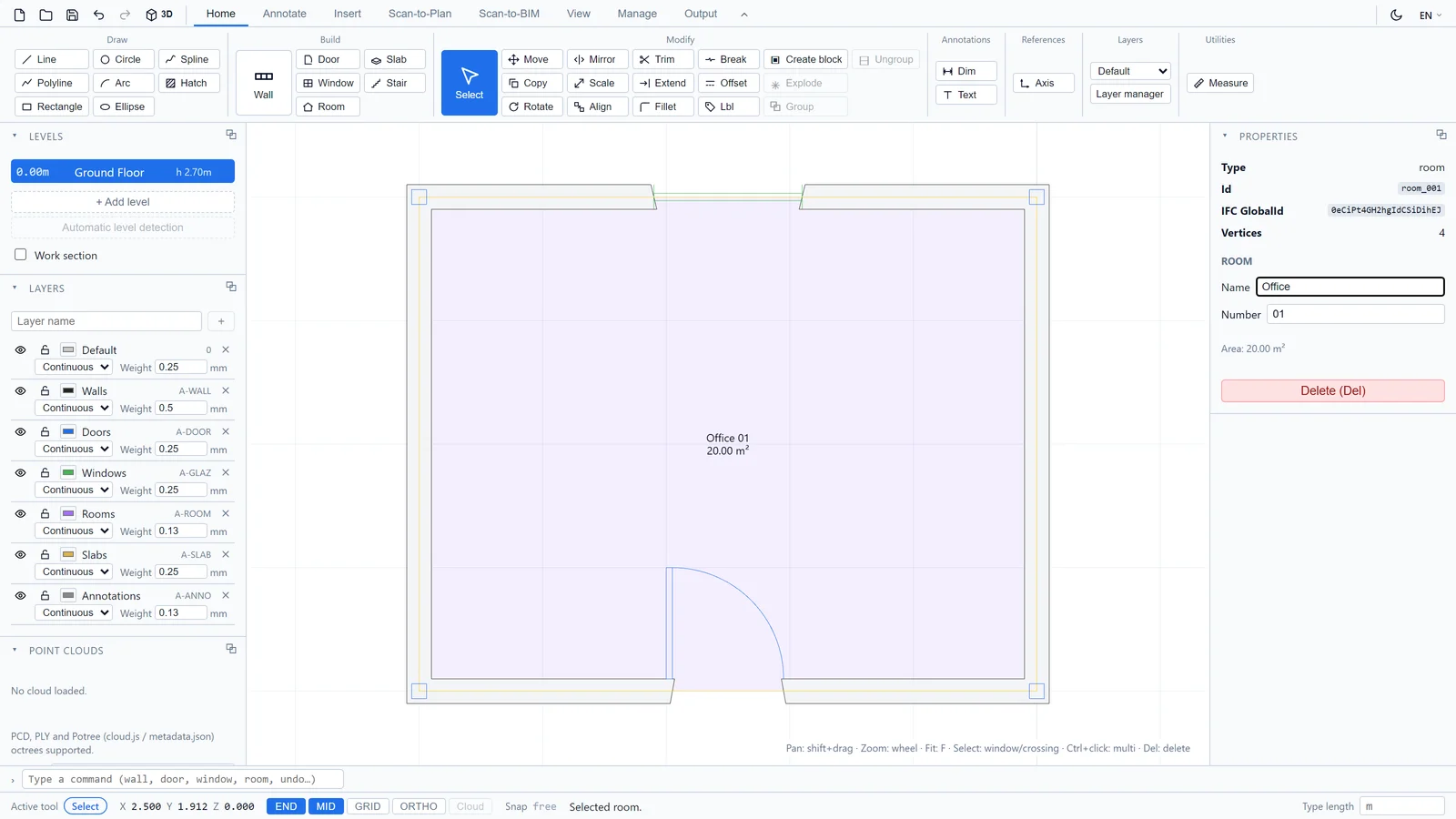

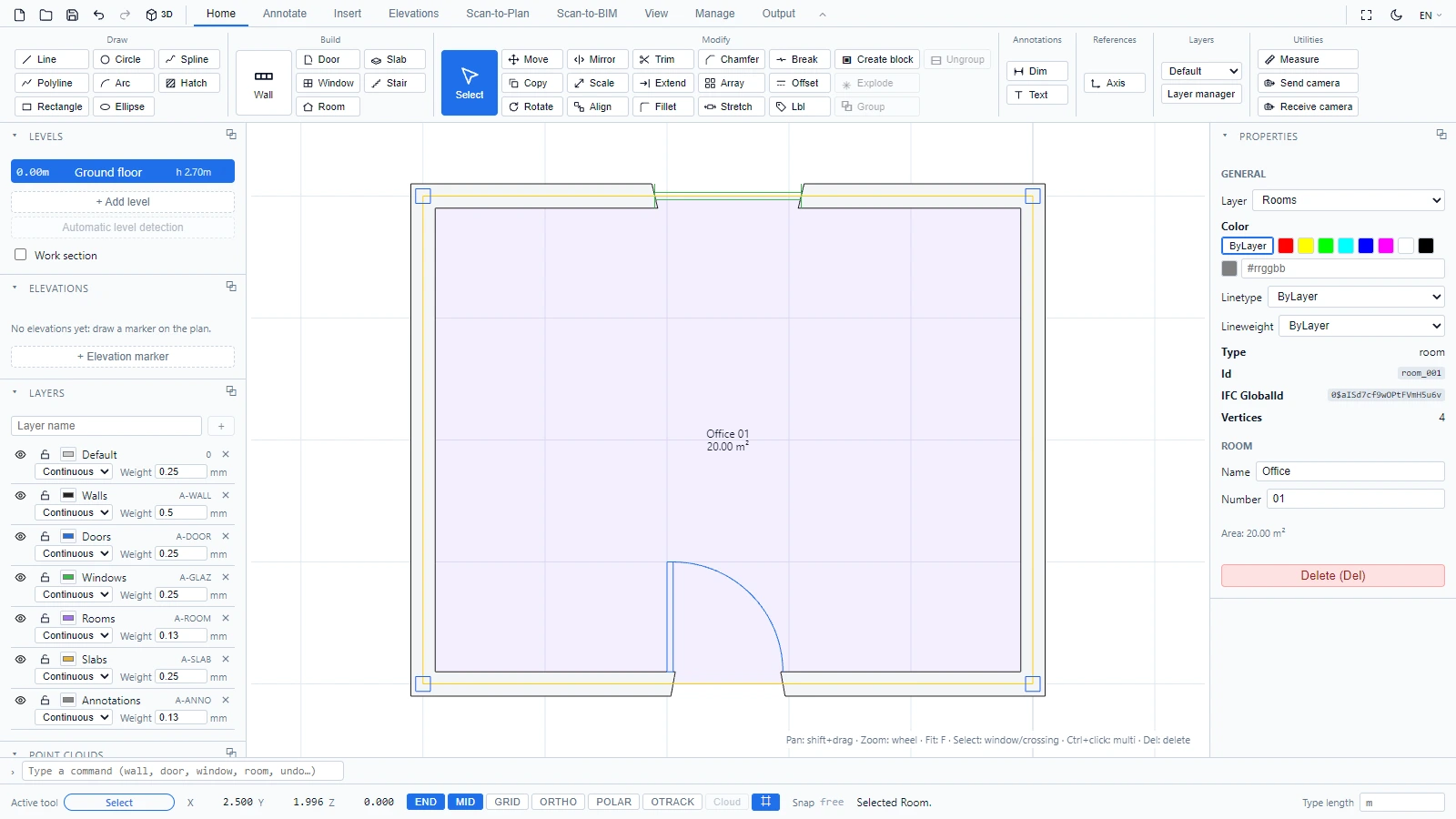

快速导览

屏幕划分为五个区域：

1. 顶部的功能区将所有工具归入各个选项卡（默认、注释、插入、视图、管理、输出）。
2. 中央的绘图区是您进行绘制和选择的地方。
3. 左侧面板用于管理标高、图层和点云。
4. 右侧的特性面板显示所选对象的参数。
5. 底部的命令行和状态栏让您输入命令，并查看坐标、捕捉模式和工具消息。

各区域的详细说明请参见 ATIS.cad 界面。

绘制您的第一面墙

1. 在默认选项卡的构建组中，单击墙。
2. 在绘图区中单击以放置每个墙端点。墙的预览会跟随您的光标。
3. 按 Escape 完成。
4. 添加一扇门：在同一组中单击门，然后在墙段上单击。
5. 闭合一个轮廓，编辑器即可检测出房间：单击房间，然后在封闭区域内部单击。房间标签会显示其名称和面积。

您也可以键入命令来代替单击功能区：在底部的命令行中键入 wall、door 或 room，然后按 Enter。

在 3D 中查看

单击快速访问工具栏（左上角）中的 3D 按钮。墙会按其真实高度和厚度进行拉伸，并为门窗切出洞口。

单击同一按钮（此时标记为 2D）即可返回平面视图。两种视图的导航手势详见 在 2D 和 3D 中导航。

后续步骤

• ATIS.cad 界面
• 在 2D 和 3D 中导航
• 选择和编辑对象
• 创建、保存和打开项目

如有任何疑问或需要更多信息，请联系技术团队。
