Exportera en e57-fil med 360°-bilder från FARO SCENE

FARO SCENE är en programvara för bearbetning och analys av punktmoln för 3D-laserskanning. Denna guide hjälper dig att säkerställa att dina panoramabilder integreras korrekt och är läsbara vid export från FARO SCENE.

Allmän information​

.e57-formatet kan lagra punktmolnsdata från laserskannrar och andra 3D-avbildningssystem, samt associerade 2D-bilder och kärnmetadata. För att bättre förstå e57-formatet, läs artikeln "Förstå e57-filer bättre".

Med FARO SCENE kan du exportera:

  • En strukturerad e57 med alla stationer inuti (rekommenderas för plattformen)
  • Strukturerad e57 för varje station (rekommenderas inte för plattformen)
  • Unified e57 (rekommenderas inte, du förlorar strukturen, ingen bubble view möjlig)

Exportprocess​

Följ dessa steg för att exportera din e57-fil med 360°-bilder:

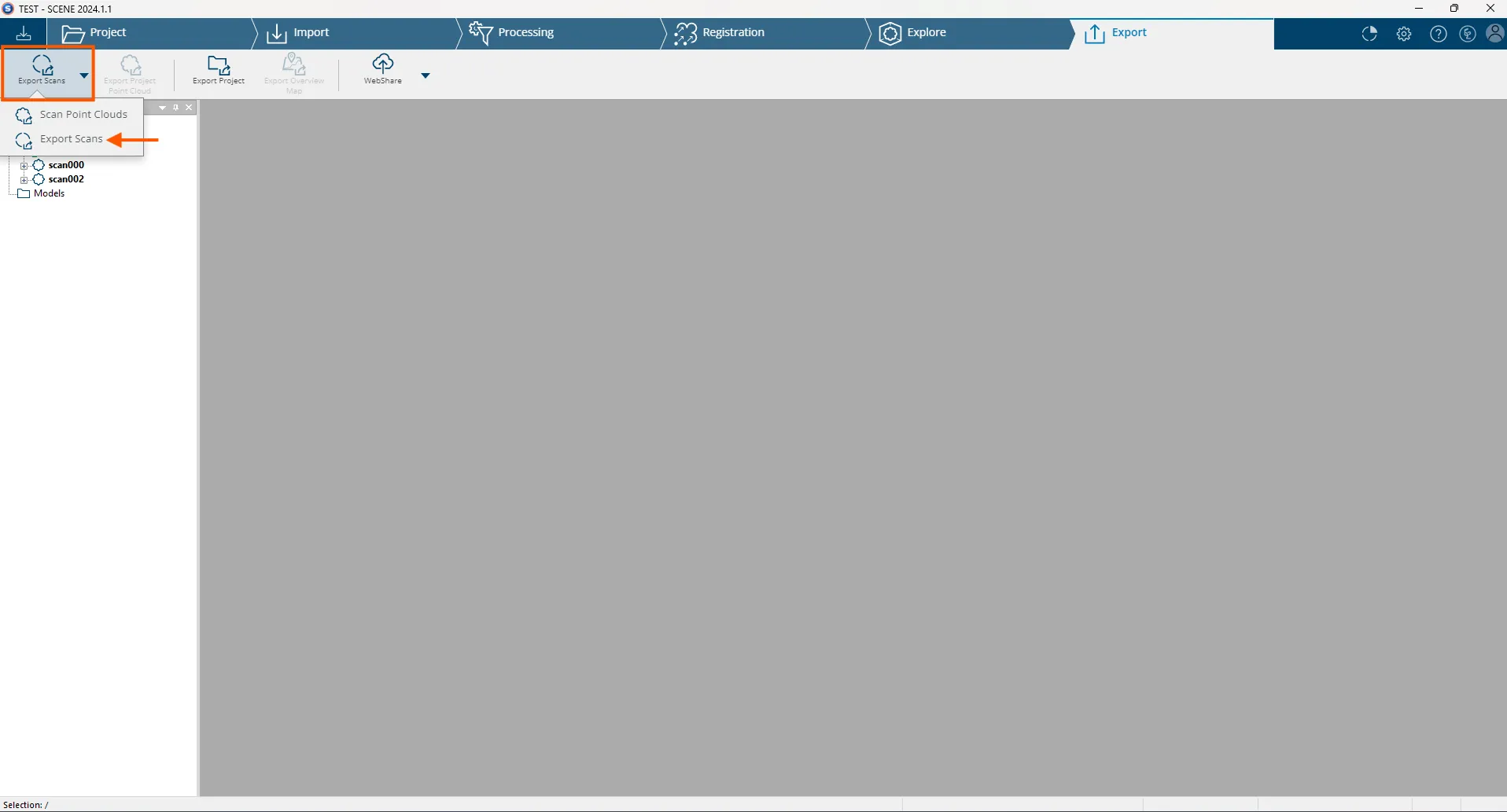

  1. I FARO SCENE, välj fliken Export Scans i översta verktygsfältet för att börja exportprocessen.

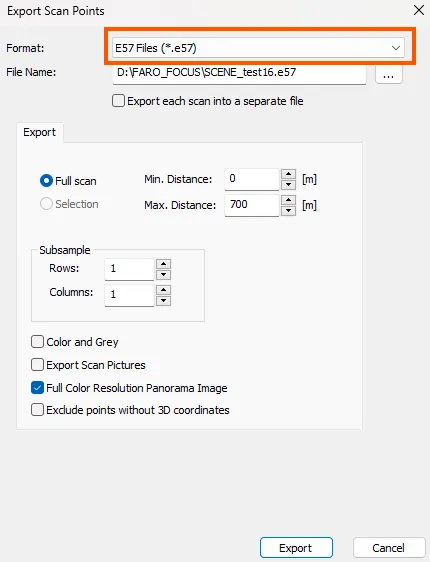

  1. I fönstret Export Scan Points, välj e57 Files från Format-rullgardinsmenyn. Detta format är idealiskt för att bevara både punktmolnsdata och panoramabilder.

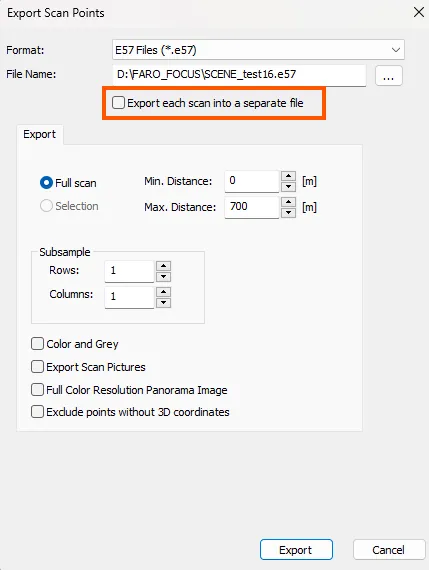

  1. Se till att avmarkera alternativet Export each scan into a separate file. Detta gör att du kan gruppera alla skanningar i en enda .e57-fil som innehåller alla skanningspositioner, vilket rekommenderas för optimal prestanda på plattformen.

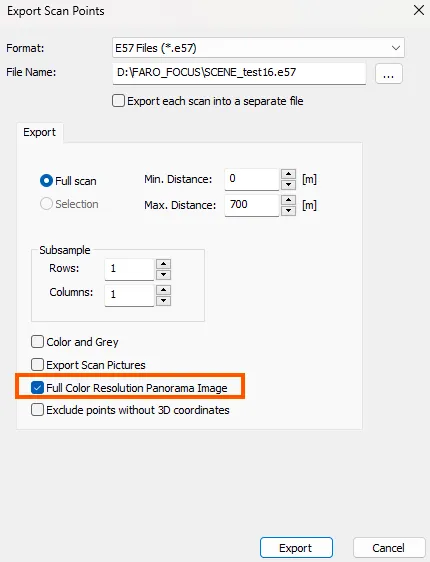

  1. Markera alternativet Full Color Resolution Panorama Image. Detta är nödvändigt för att 360°-bilderna ska vara synliga vid import till plattformen. Utan detta alternativ kommer panoramabilderna inte att inkluderas i exporten.

När filen är exporterad kan du lägga till den i ett projekt på plattformen för att visa både punktmolnet och de fångade 360°-bilderna. Det strukturerade e57-formatet behåller alla skanningspositioner och deras tillhörande panoramavyer, vilket möjliggör smidig navigation mellan skanningspositioner i applikationen.

info

Tiden för exportprocessen beror på projektets storlek. När den är klar behöver du lägga till e57-filen i ditt projekt. Ta reda på hur du laddar upp filer till ett projekt.

Om du har några frågor eller behöver ytterligare hjälp, kontakta tekniska teamet.
