Scan-to-BIM-analys och granskning
Scan-to-BIM går ett steg längre än Scan-to-Plan: analysen föreslår byggnadsobjekt (väggar och öppningar med sin konstruktionsdata) som du granskar och sedan exporterar som en BIM-modell. Fliken är tillgänglig med prenumerationen Scan-to-BIM.
Kör en analys

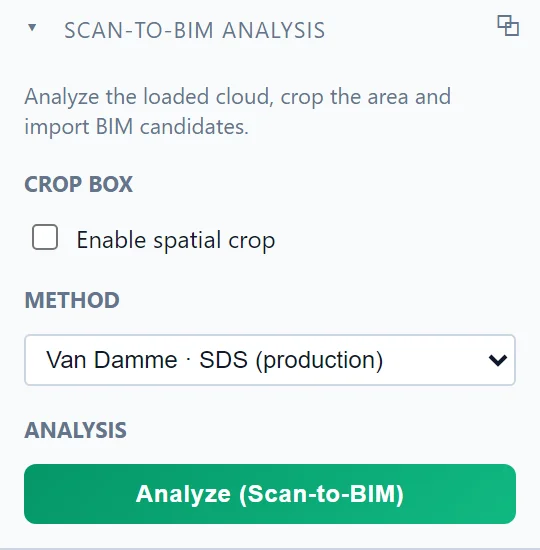

Allt styrs från panelen Scan-to-BIM-analys:
- Läs in punktmolnet (se Läs in punktmoln).
- Beskär eventuellt området som ska analyseras med Aktivera rumslig beskärning (se Beskärningsruta).
- Välj Metod. Produktionsmetoden är tillgänglig för alla Scan-to-BIM-prenumerationer; övriga poster i listan är metoder med begränsad åtkomst som används i specifika uppdrag.
- Klicka på Analysera (Scan-to-BIM).
Jobbet körs på plattformen och kan ta flera minuter på en stor skanning. Medan analysen pågår är panelen och beskärningskontrollerna låsta så att området inte kan förskjutas mitt i jobbet.
Granska kandidaterna
Analysen returnerar kandidater med sina underliggande bevis, och gruppen Granskning är där du avgör:
- Guidad granskning leder dig genom kandidaterna en och en, våningsplan för våningsplan, så att varje vägg i den slutliga modellen är en som du har accepterat.
- Detekteringsrapport sammanfattar vad som hittades och med vilken konfidens.
- Hypoteser visar de konkurrerande tolkningar som analysen vägt mot varandra för en given plats.
Accepterade kandidater blir vanliga ATIS.cad-objekt: väggar som du kan redigera som vilka andra som helst (se Markera och redigera objekt).
Exportera modellen
När modellen är granskad lämnar Exportera IFC på samma flik över den till Revit och annan BIM-programvara (se Exportera IFC).
Om du har frågor eller behöver ytterligare information, kontakta det tekniska teamet.
