Scan-to-Plan

Scan-to-Plan förvandlar ett punktmoln till en redigerbar 2D-planritning. Det är den snabba vägen när leveransen är en ritning, inte en fullständig BIM-modell. Fliken är tillgänglig med prenumerationen Scan-to-Plan.

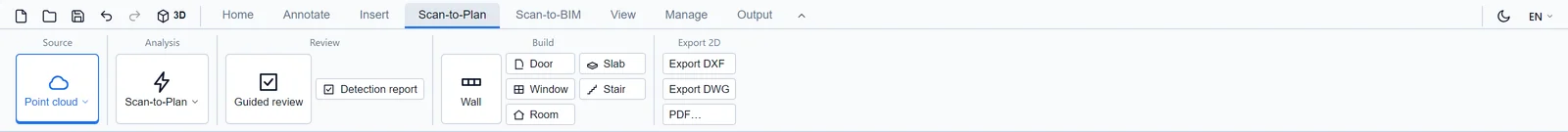

Fliken läses som arbetsflödet, från vänster till höger:

1. Källa: läs in och hantera punktmolnet (se Läs in punktmoln). Använd beskärningsrutan och nivådetekteringen för att isolera det våningsplan du vill ha (se Beskärningsruta och Automatisk nivådetektering).
2. Analys: starta Scan-to-Plan-analysen på det inlästa molnet. Jobbet körs på plattformen; dess förlopp rapporteras i panelen, och redigeraren förblir användbar under tiden.
3. Granskning: analysen returnerar väggkandidater, inte ett resultat som du måste ta eller lämna. Den guidade granskningen leder dig genom dem så att du kan acceptera, justera eller avvisa var och en, våningsplan för våningsplan.
4. Bygg: hela 2D-verktygsuppsättningen (Vägg, Dörr, Fönster, Rum och resten av fliken Start) för att komplettera det analysen inte kunde se.
5. Exportera 2D: lämna över resultatet som PDF, DXF eller DWG (se Exportera till PDF och Exportera DWG och DXF).

Den genererade ritningen är ett arbetsdokument: granska den och komplettera den innan du använder den för juridiska eller avtalsmässiga ändamål.

Om du har frågor eller behöver ytterligare information, kontakta det tekniska teamet.
