Beskärningsruta, arbetssektion och fäst till punktmoln
Beskärningsrutan
En skanning täcker vanligtvis mer än du behöver. Beskärningsrutan håller analysen och visningen fokuserade på ett område.
- Öppna panelen Scan-to-BIM-analys (från fliken Scan-to-BIM eller Vy > Paletter).
- Kryssa i Aktivera rumslig beskärning.

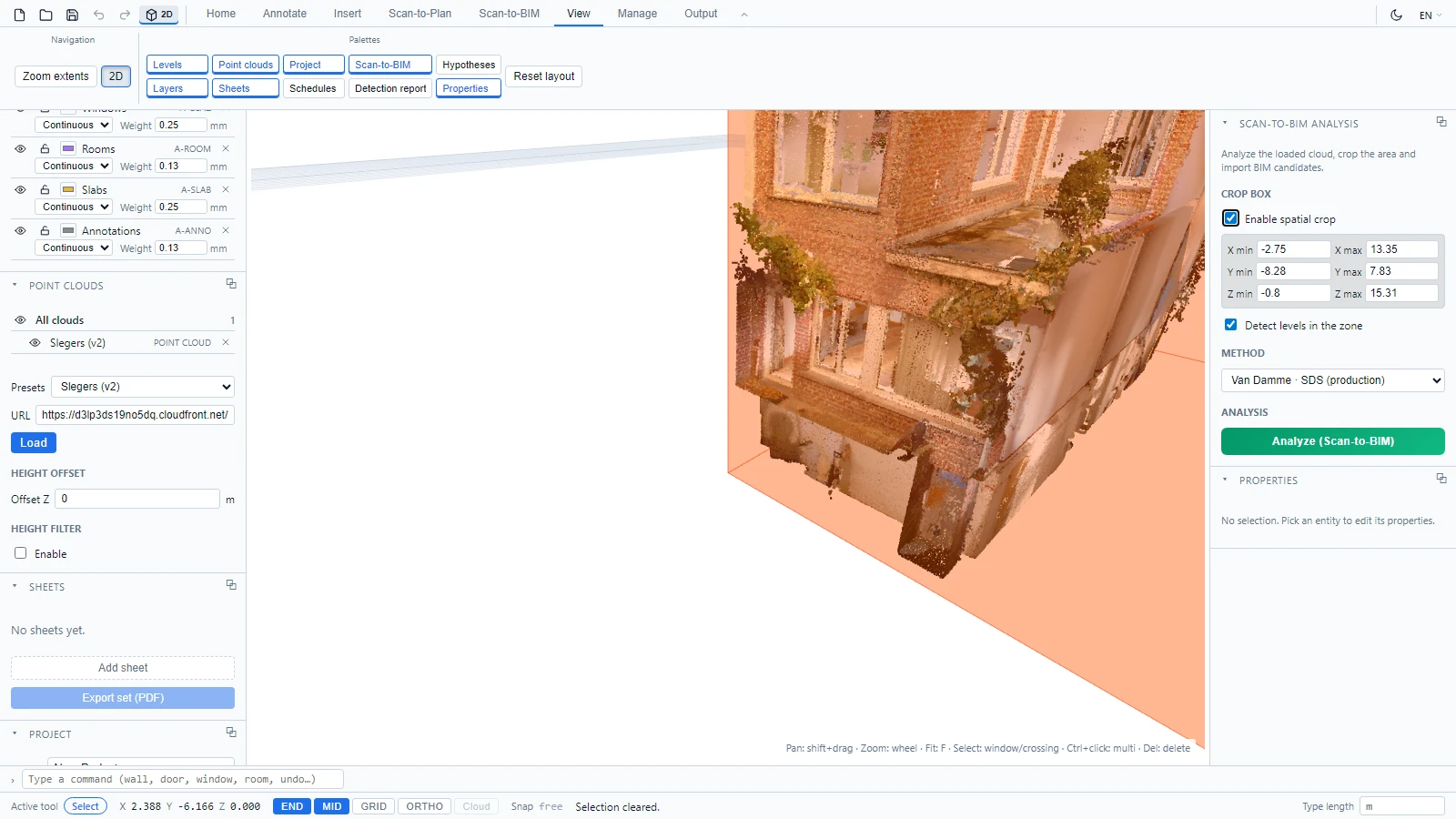

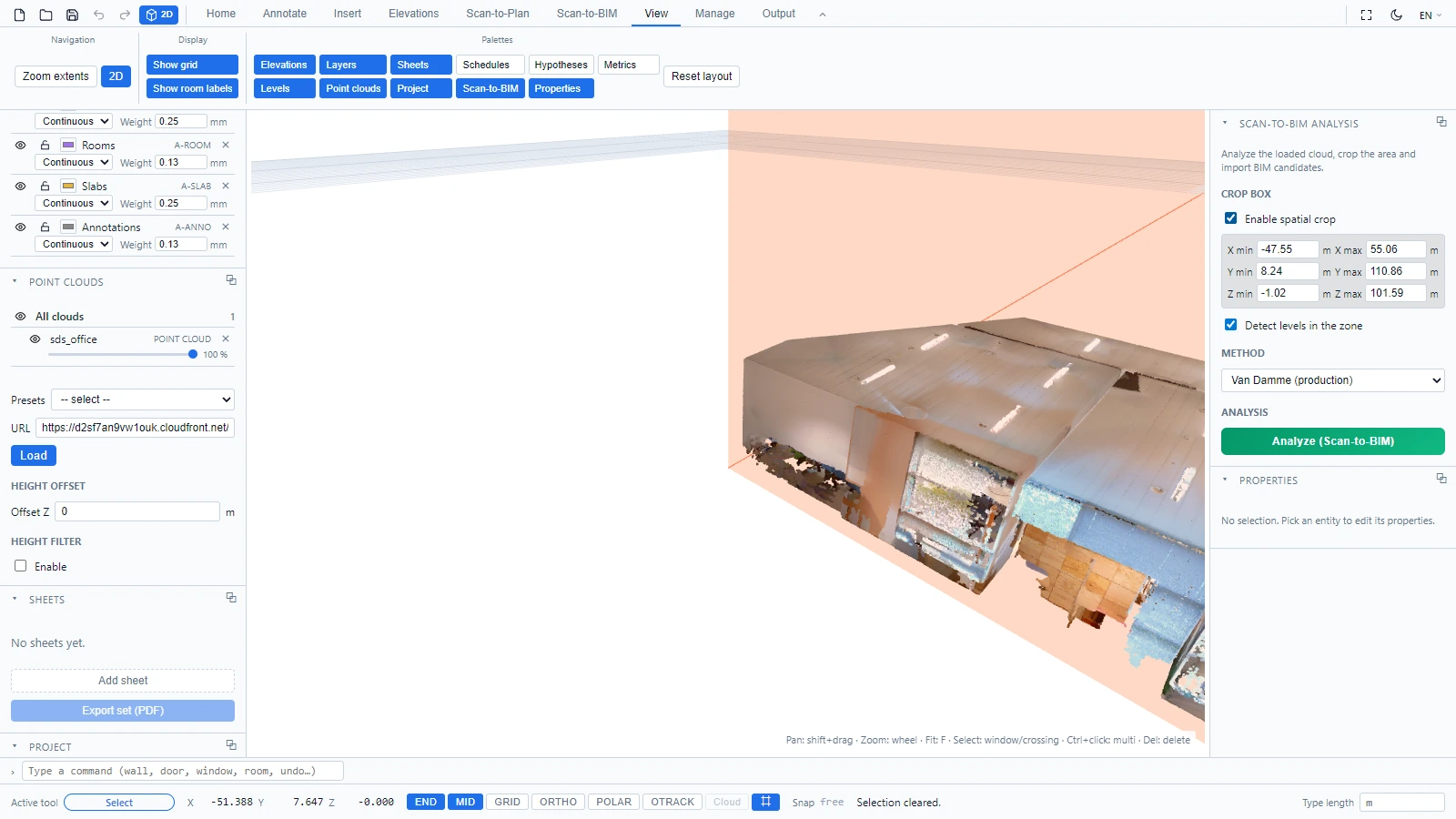

Den orange rutan visar området. Justera den genom att redigera fälten X, Y och Z min/max i panelen, eller genom att dra rutans sidor direkt i vyn, i 2D såväl som i 3D. Alternativet Identifiera nivåer i området begränsar nivådetekteringen till samma område.
Arbetssektion

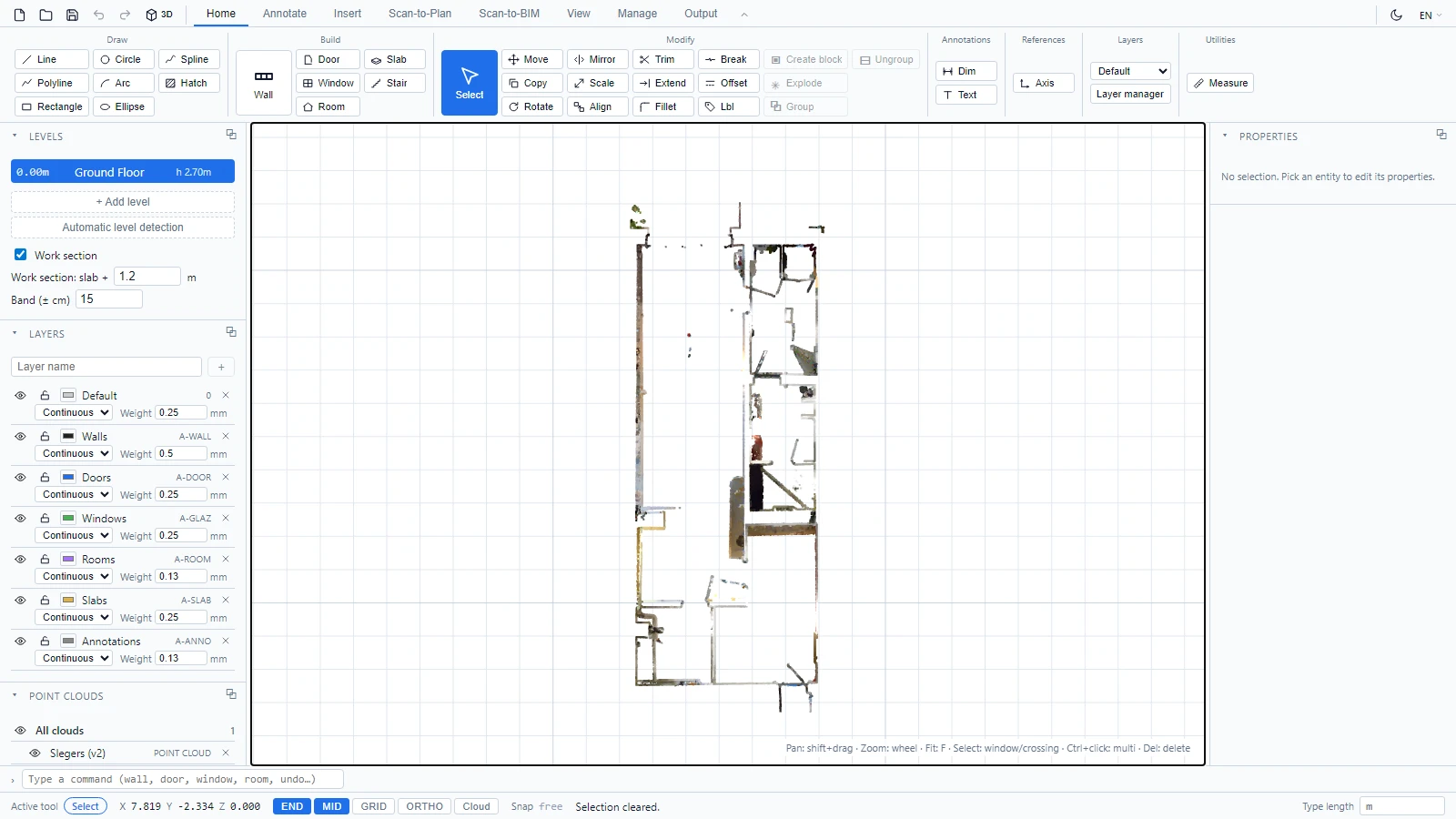

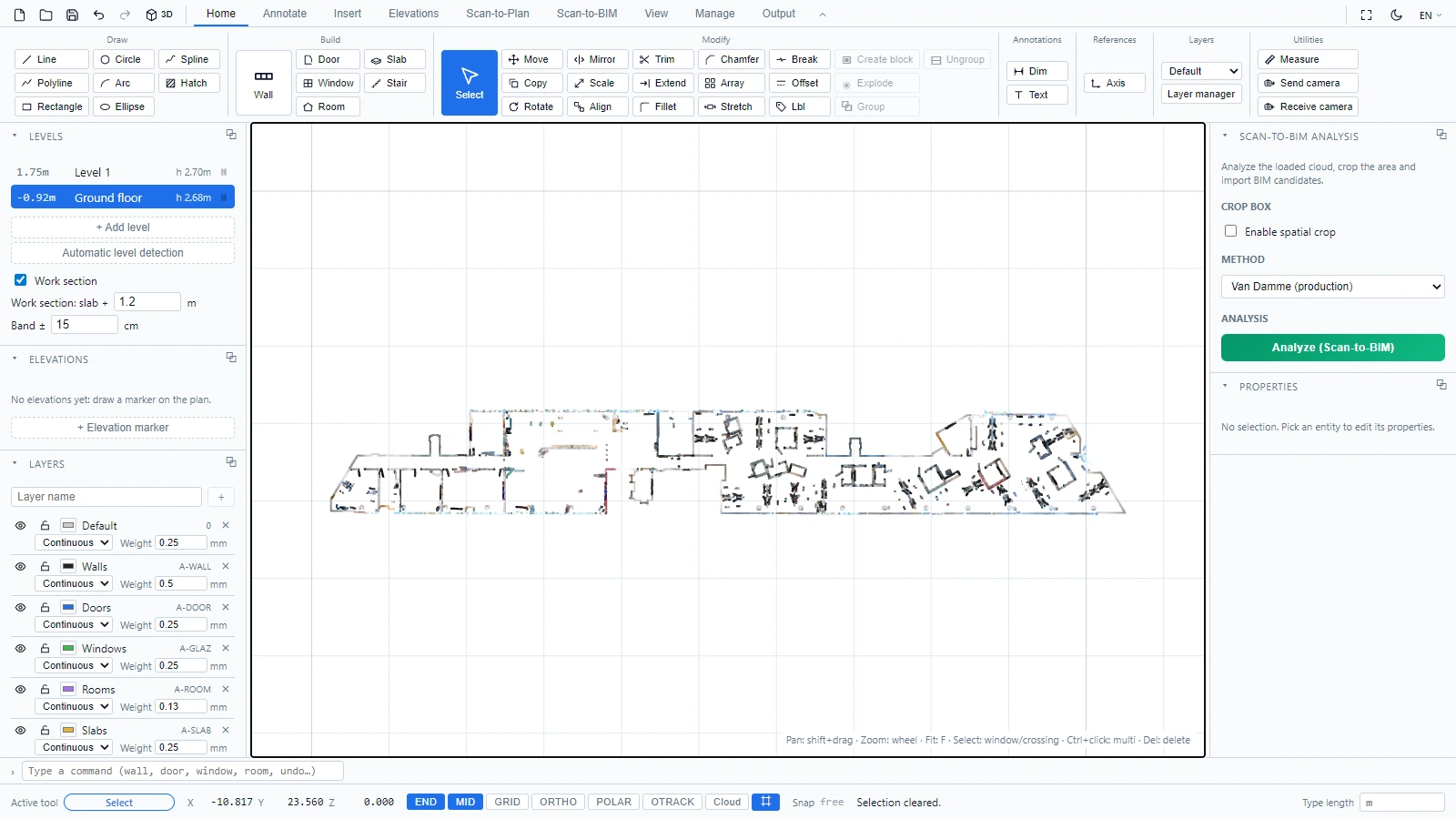

En arbetssektion är ett vågrätt snitt genom molnet på den aktiva nivåns höjd. Aktivera den med kryssrutan Arbetssektion i panelen Nivåer: 2D-vyn visar då endast punkterna i det snittet, vilket förvandlar skanningen till en läsbar planritning att rita av.
Fäst till punkterna
Med en arbetssektion aktiv blir växlaren Moln i statusfältet tillgänglig:
Slå på den så fäster dina ritverktyg till närmaste skanningspunkt i snittet, med ett hårkors som markerar den fångade punkten. CAD-fästlägena (END, MID) har fortsatt prioritet när båda gäller: tryck på Tab för att växla prioriteten vid markören. Att rita av väggar ovanpå en skanning blir exakt i stället för ungefärligt.
Om du har frågor eller behöver ytterligare information, kontakta det tekniska teamet.
