Läs in punktmoln

Punktmoln är råmaterialet i arbetsflödena Scan-to-Plan och Scan-to-BIM: läs in skanningen, titta på den i 2D och 3D, och låt sedan analysen förvandla den till en ritning eller en modell.

Läs in ett moln​

Öppna panelen Punktmoln (knappen Punktmoln på fliken Infoga, eller Vy > Paletter > Punktmoln).

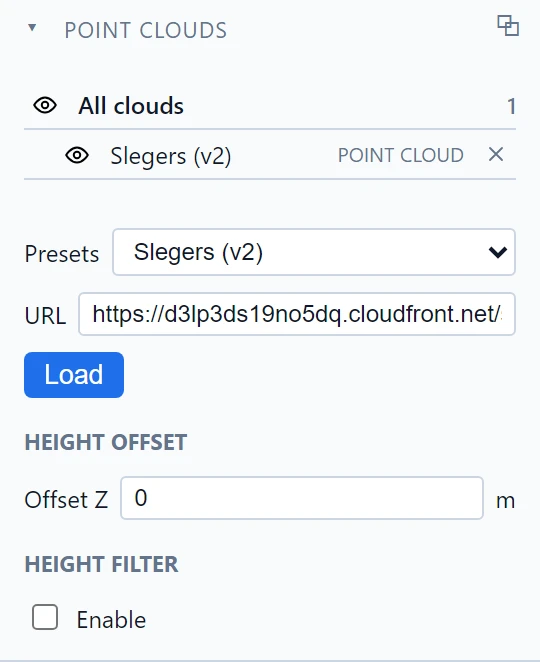

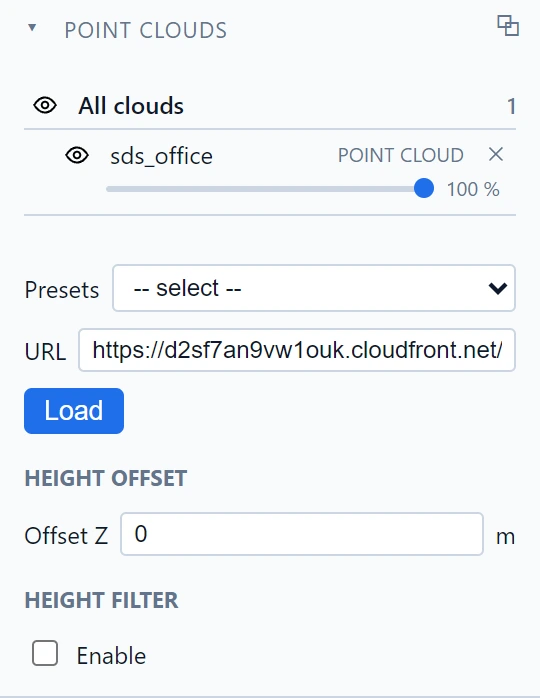

Panelen Punktmoln

  • Välj en datamängd i listan Förinställningar, eller klistra in URL:en till en datamängd som ligger på en server.
  • Klicka på Läs in. Statusfältet bekräftar, och stora moln strömmas successivt: du behöver inte vänta på hela datamängden innan du börjar arbeta.

Inlästa moln visas i panelens trädvy med en ögonväxlare per moln.

Titta på det​

Molnet visas i båda vyerna med den vanliga navigeringen (se Navigera i 2D och 3D):

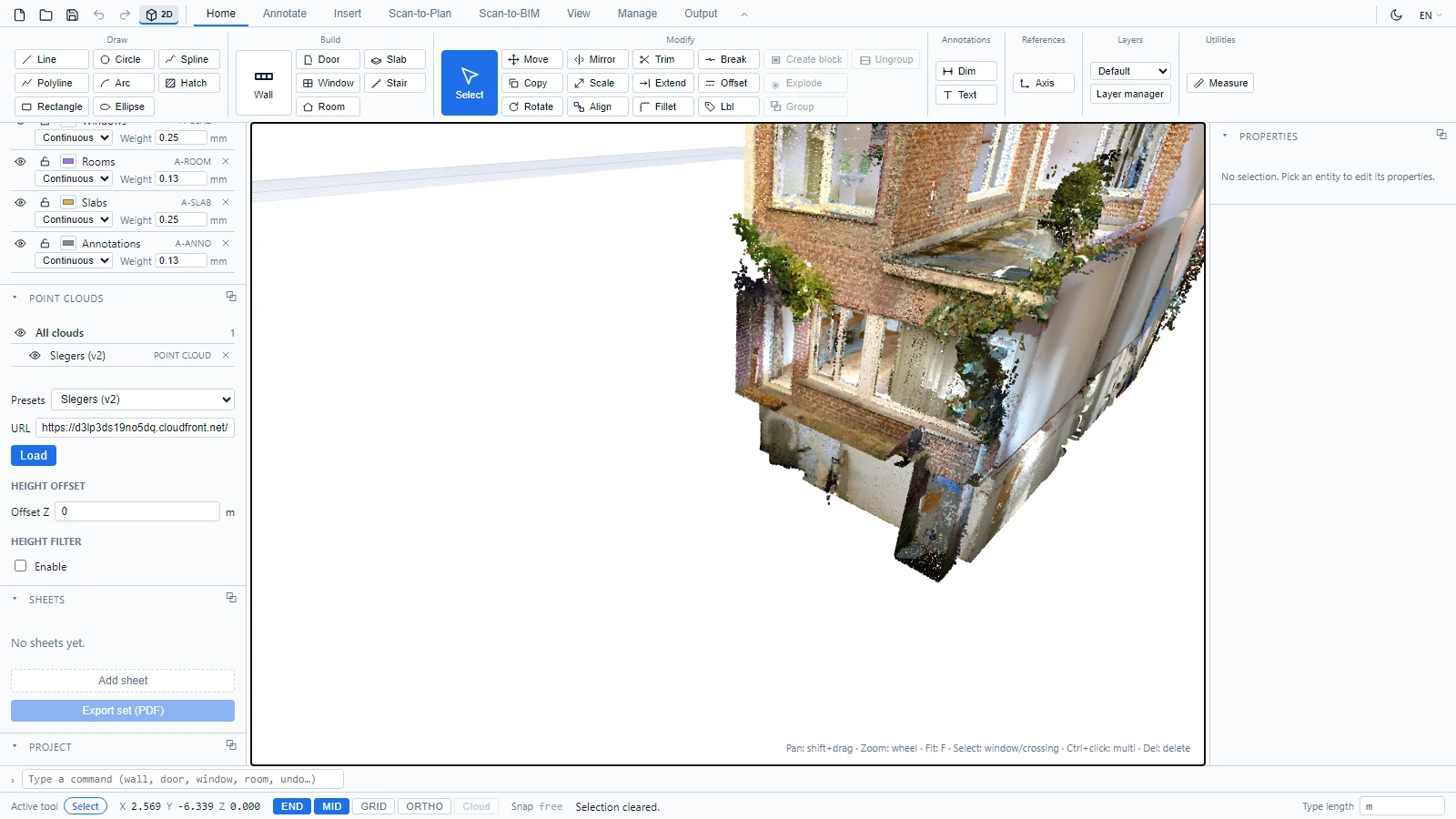

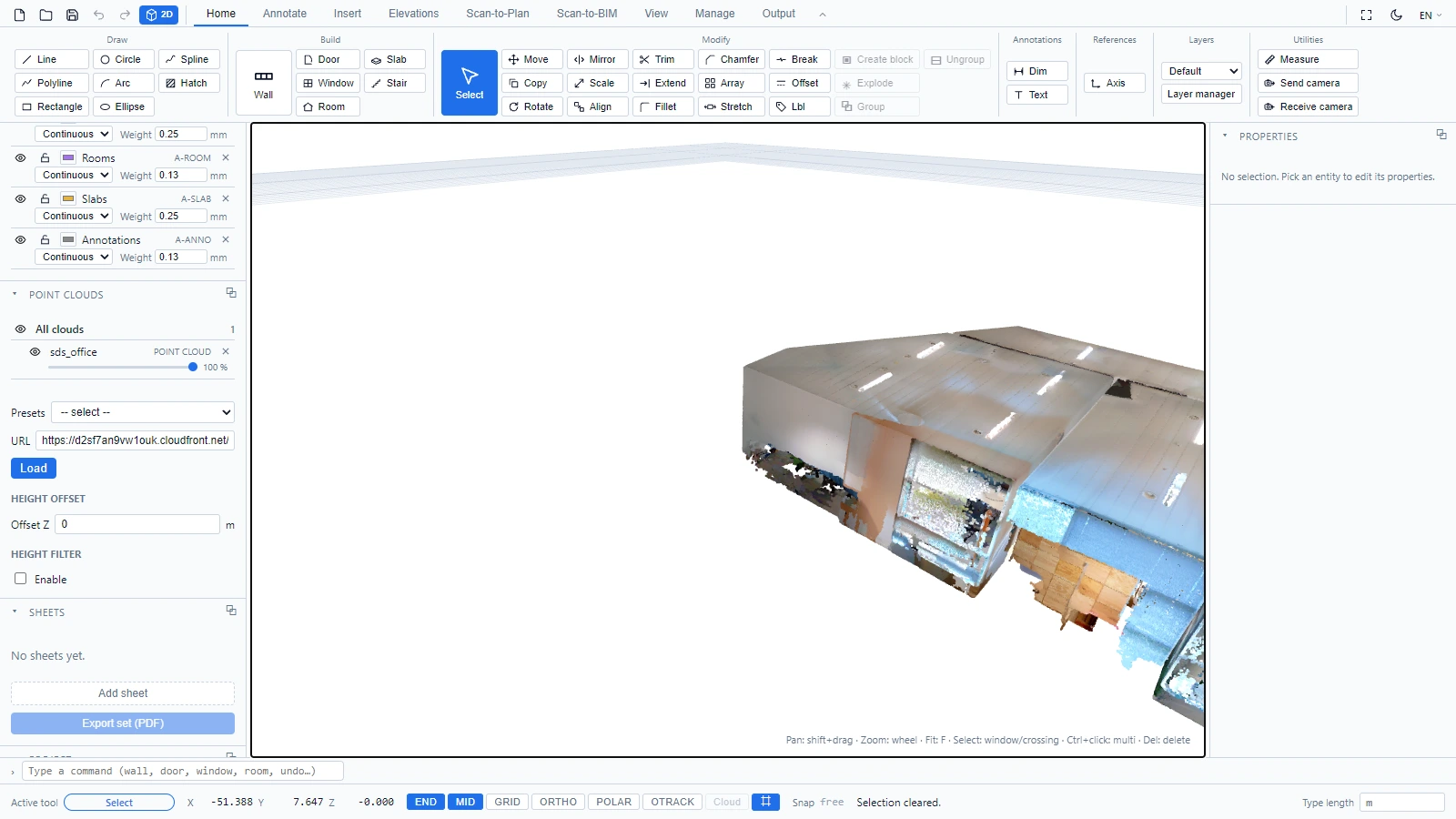

Ett strömmat punktmoln i 3D-vyn

Sett uppifrån i 2D-vyn ser en skanning redan ut som en planritning:

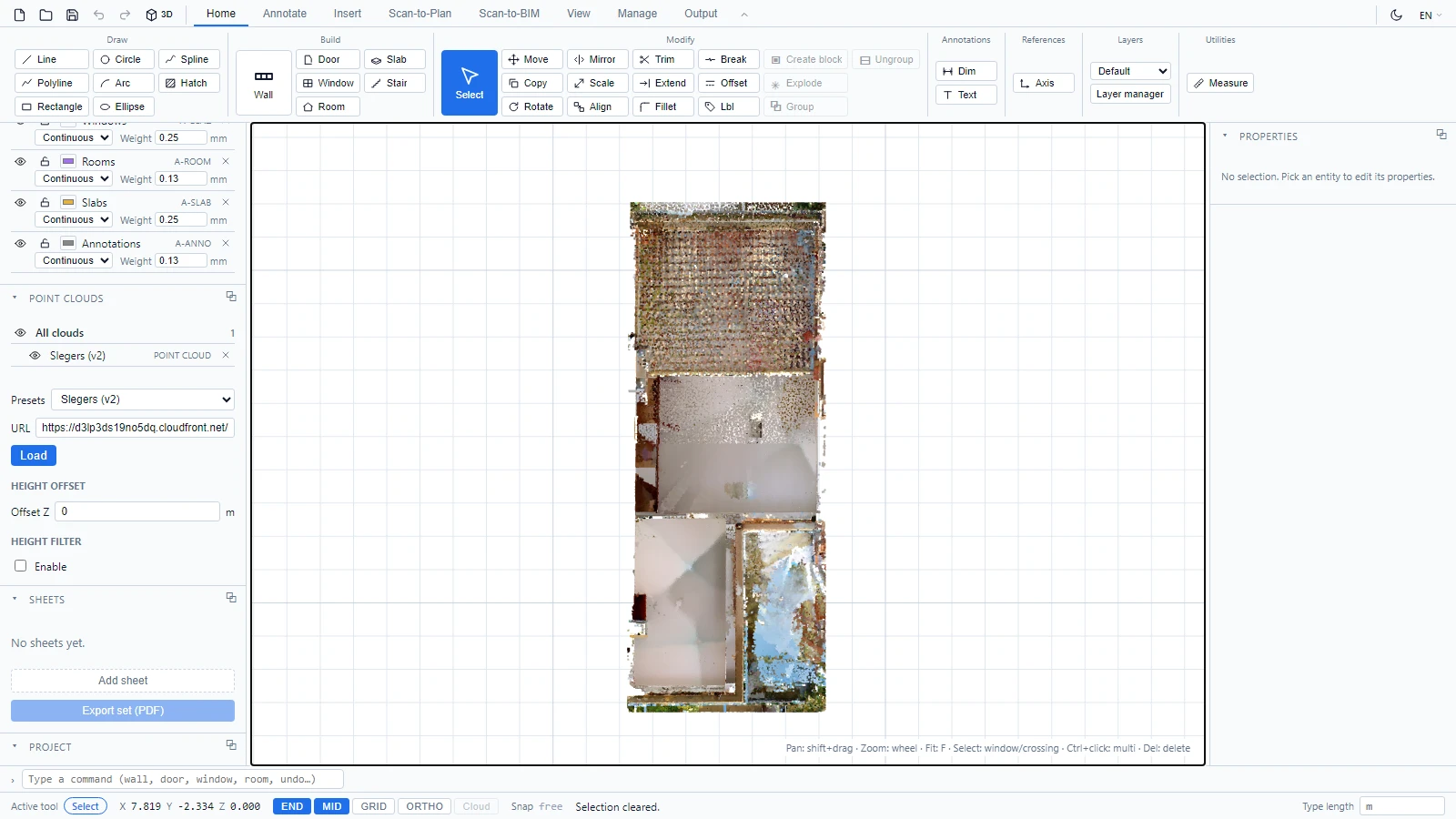

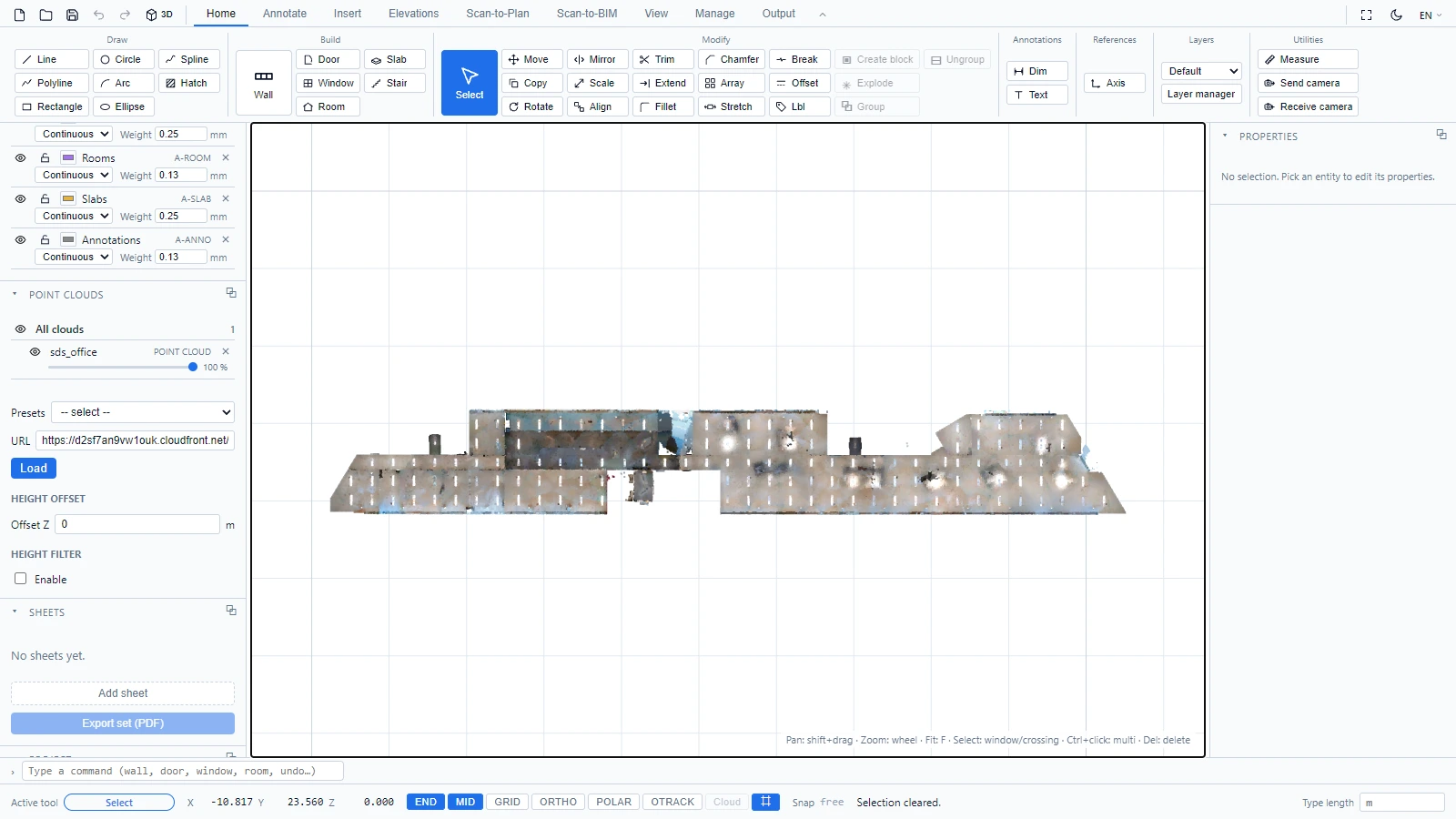

Samma moln i 2D-planvyn

Justera visningen​

Två kontroller i panelen hjälper när en skanning ligger på ett udda höjdläge eller är rörig:

  • Höjdförskjutning: förskjuter hela molnet längs Z, användbart när skanningens nollnivå inte stämmer med projektets.
  • Höjdfilter: visar endast punkterna mellan en lägsta och högsta höjd.

För riktigt snittarbete använder du en arbetssektion i stället (se Beskärningsruta, arbetssektion och fäst till punktmoln).
