Exportera till PDF
Exportera den aktuella ritningen
- Öppna fliken Utdata och klicka på PDF... (knappen aktiveras när ritningen har innehåll).

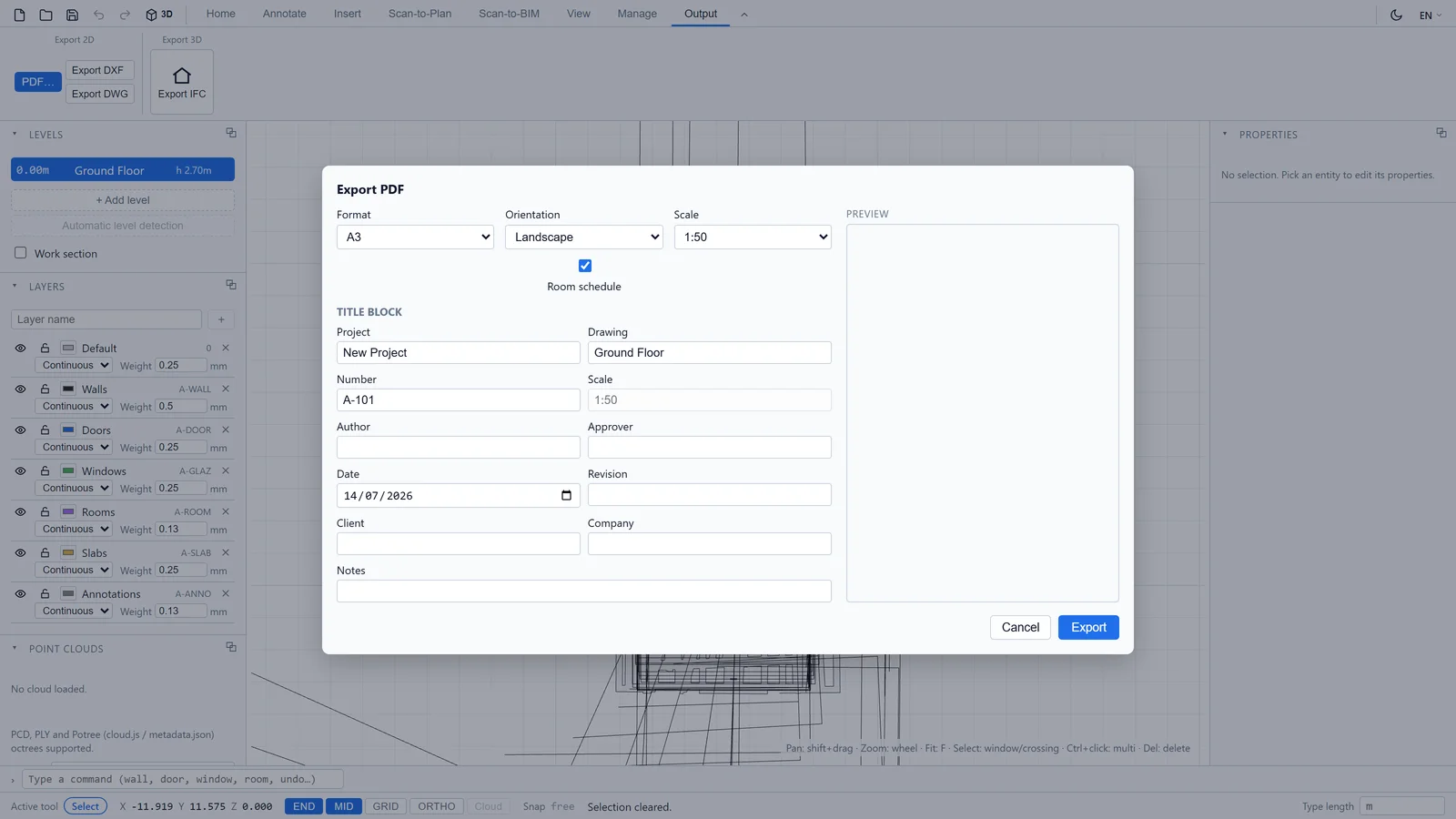

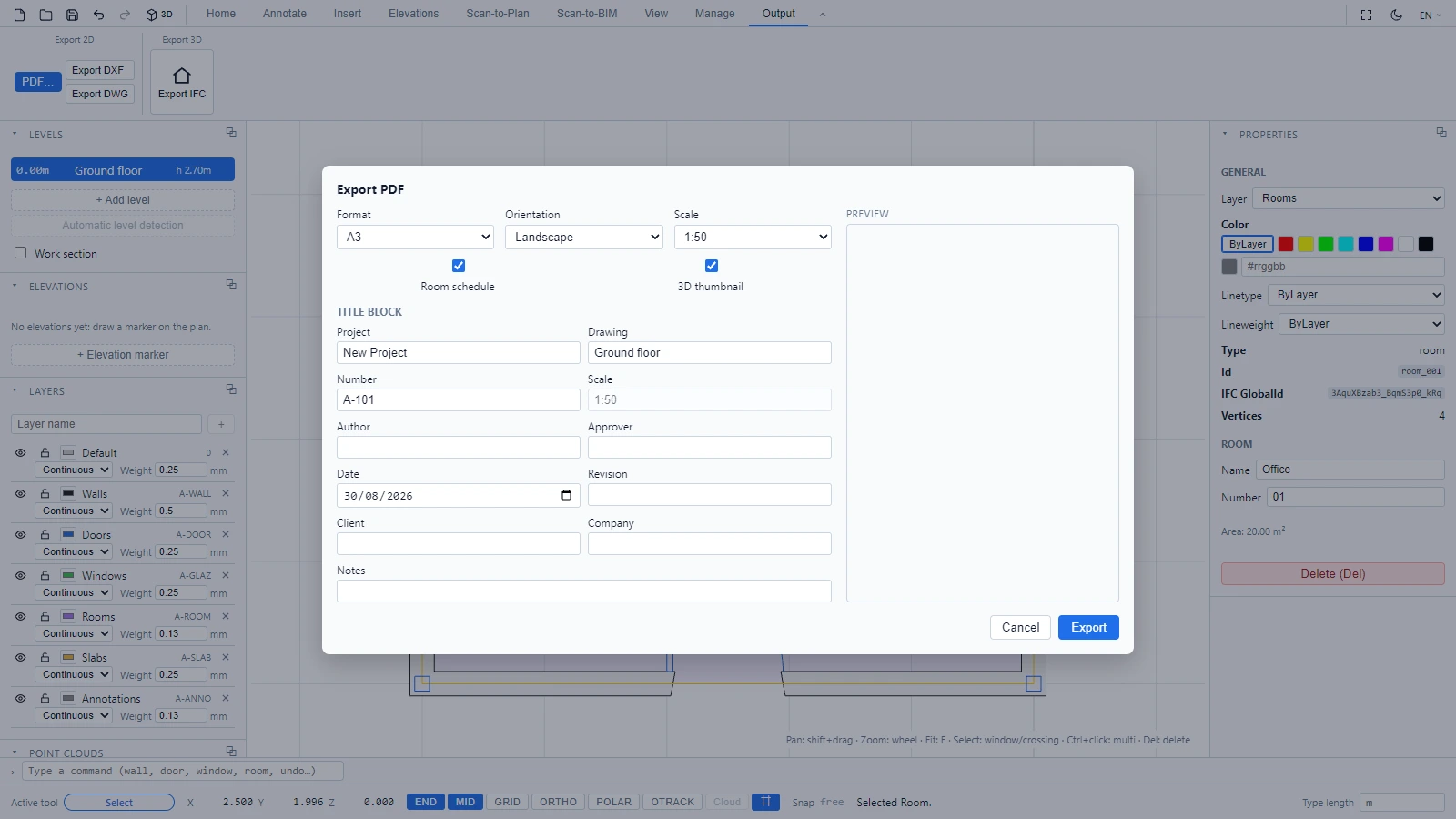

- Fyll i dialogrutan Exportera PDF och klicka på Exportera.
Dialogrutan ger dig:
- Format och Orientering för bladet (A3 liggande som standard).
- Skala: en verklig arkitektskala som 1:50, som respekteras på papper.
- Rumsförteckning: lägger till tabellen med rum och areor på bladet.
- Ritningshuvud: projekt, ritningsnamn (förifyllt med den aktiva nivån), bladnummer, upprättad av, godkänd av, datum, revidering, kund, företag och anteckningar. Förhandsgranskningen till höger visar det sammansatta bladet.
Den exporterade ritningen är den aktiva nivån, ritad i skala med dina lager som de visas för närvarande: dölj det som inte ska skrivas ut innan du exporterar (se Lager).
Bladset
För en fullständig leverans öppnar du panelen Blad (Vy > Paletter > Blad). Varje blad parar en nivå med ett format, en orientering och en skala, under eget namn och nummer. Exportera set (PDF) producerar sedan hela setet på en gång.
PDF-text använder ett latinskt teckensnitt. Om ditt gränssnitt körs på ett språk med ett annat skriftsystem (ryska, kinesiska, japanska, koreanska, arabiska, hebreiska, hindi) faller PDF-etiketterna tillbaka på engelska så att resultatet förblir läsbart.
