Bild- och PDF-underlägg

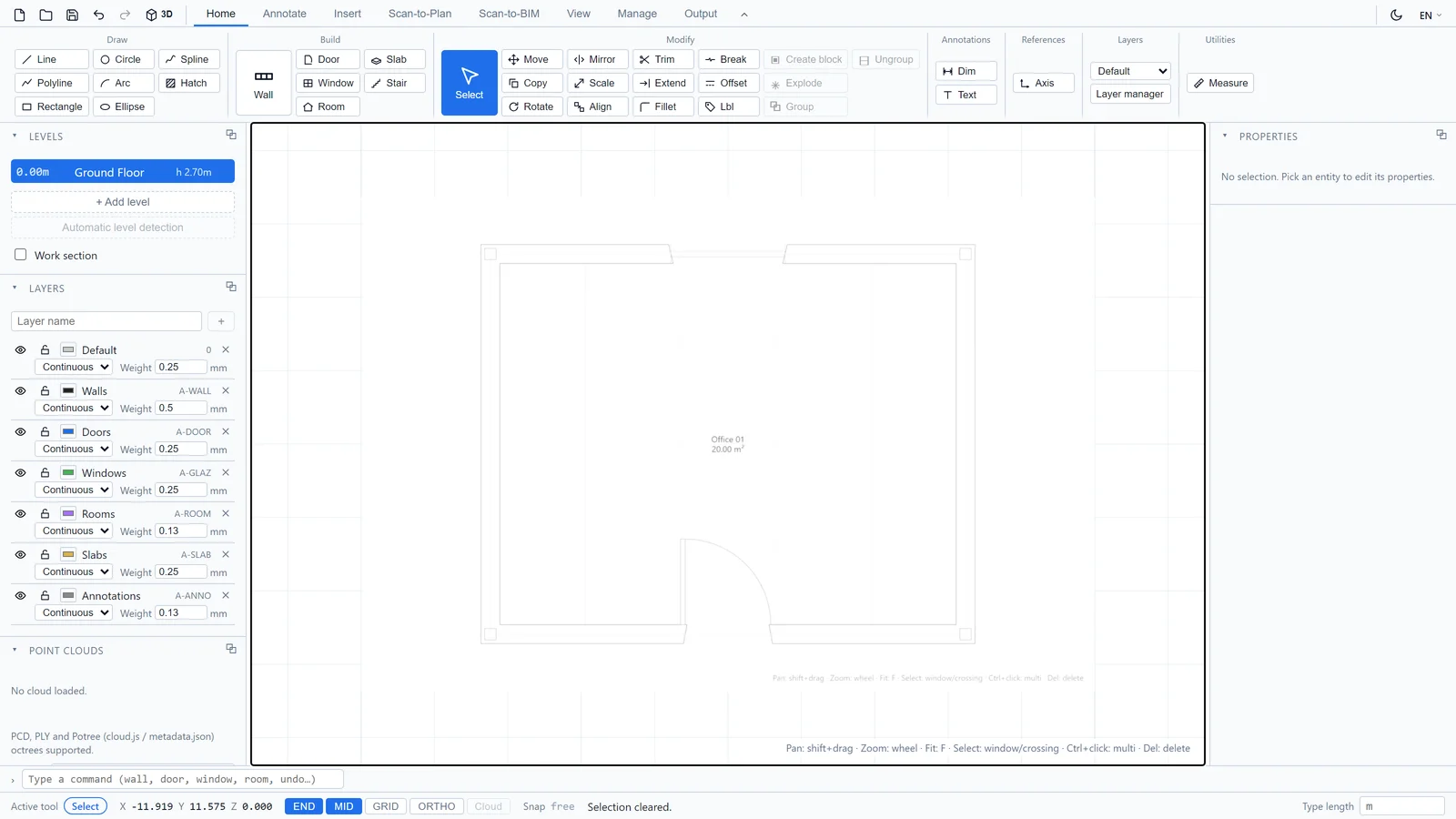

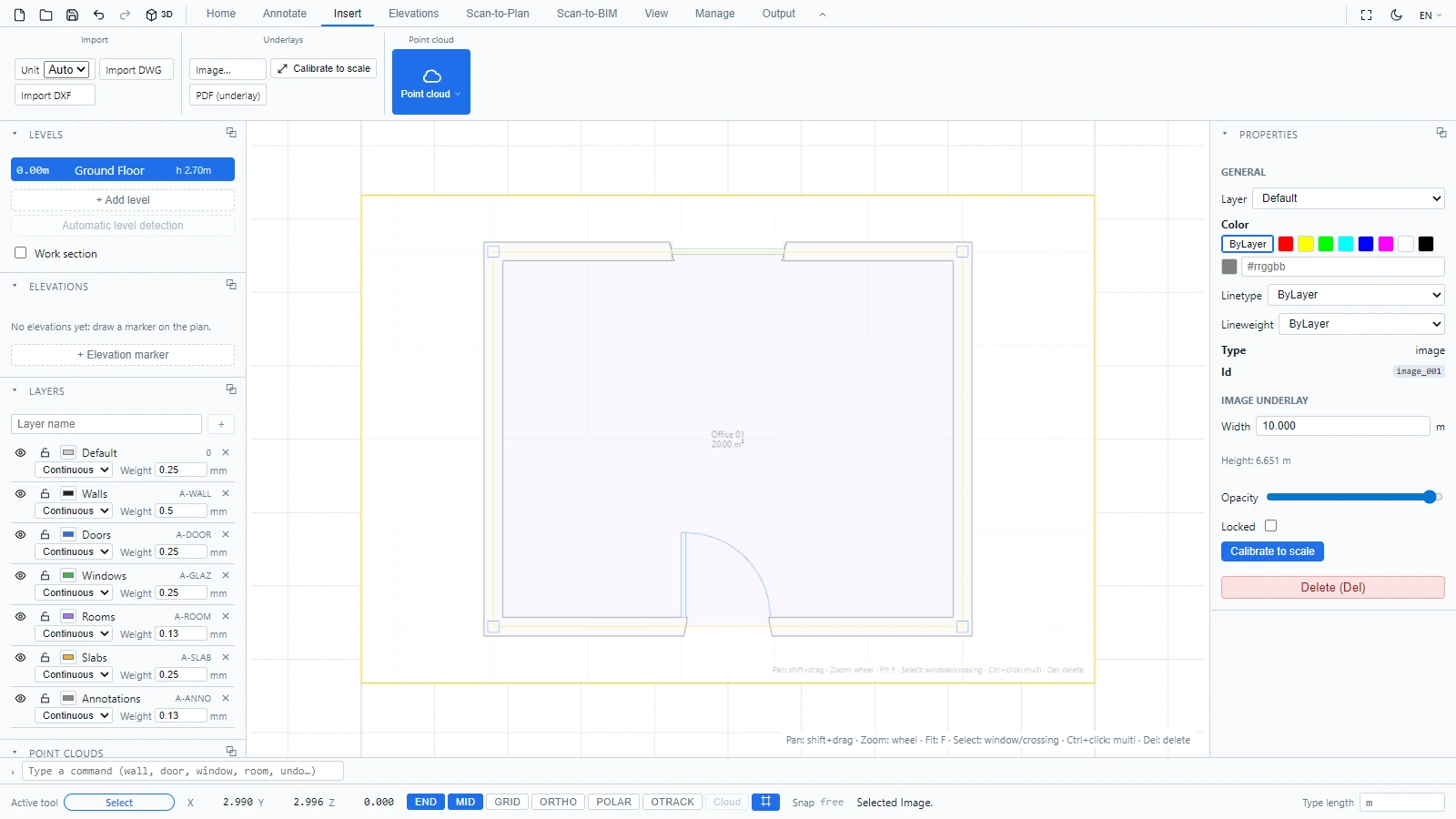

Ett underlägg är en inskannad ritning, ett foto eller en PDF som du placerar under din ritning för att rita av den. Det är den klassiska utgångspunkten när allt du har är papper.

Placera ett underlägg

1. Öppna fliken Infoga.
2. Under Underlägg, klicka på Bild... för en bildfil, eller på PDF (underlägg) för en PDF-sida.

Markera underlägget som vilket objekt som helst för att justera det i Egenskapspanelen, opacitet inkluderad, eller för att låsa det så att dina klick går igenom det medan du ritar av.

Kalibrera det till verkliga mått

En skanning har pixlar, inte meter. Ge den en skala:

1. Markera bildunderlägget.
2. Under Infoga > Underlägg, klicka på Kalibrera skala.
3. Klicka på två punkter med ett känt verkligt avstånd, till exempel de två ändarna av en vägg du känner till.

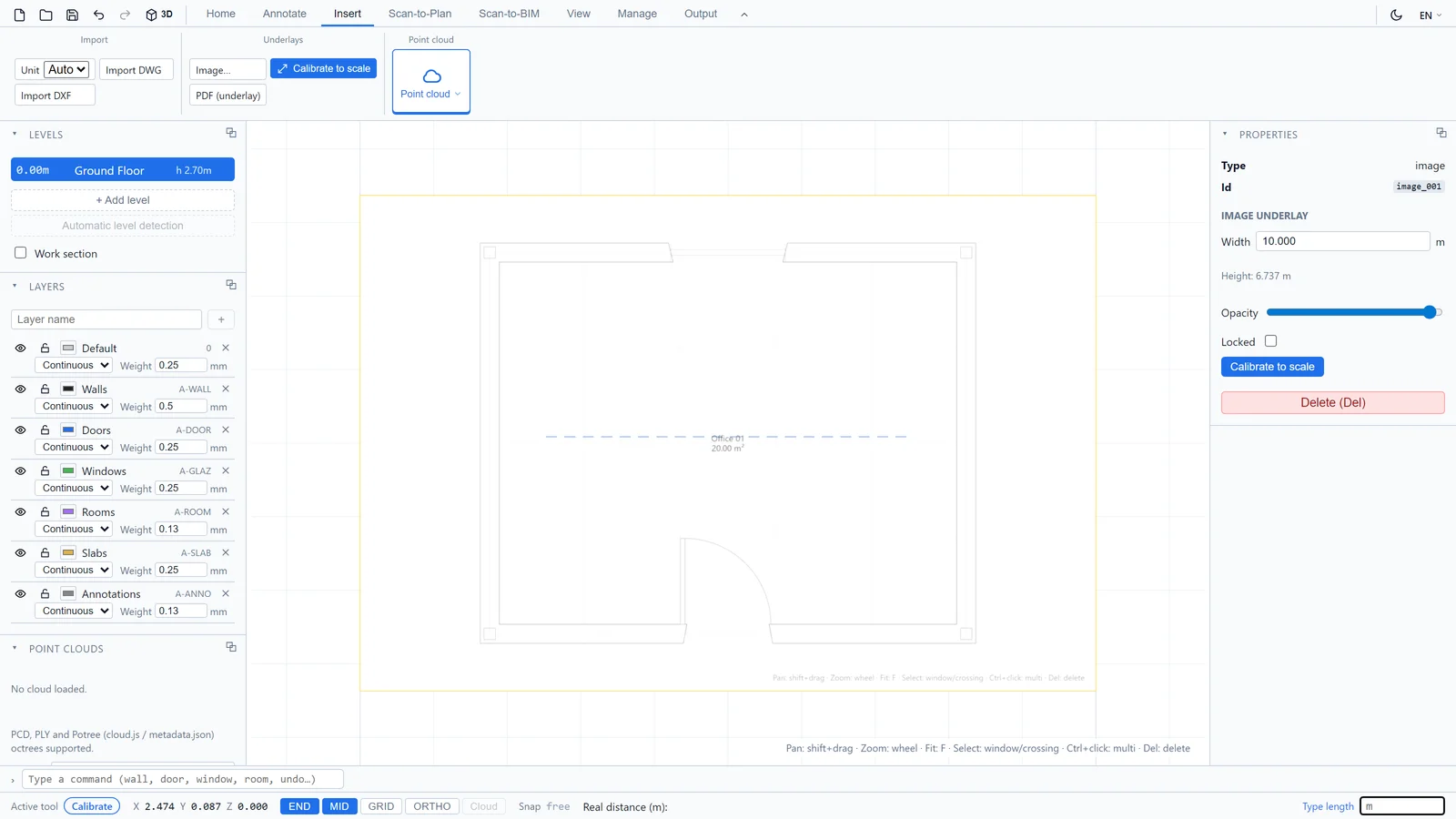

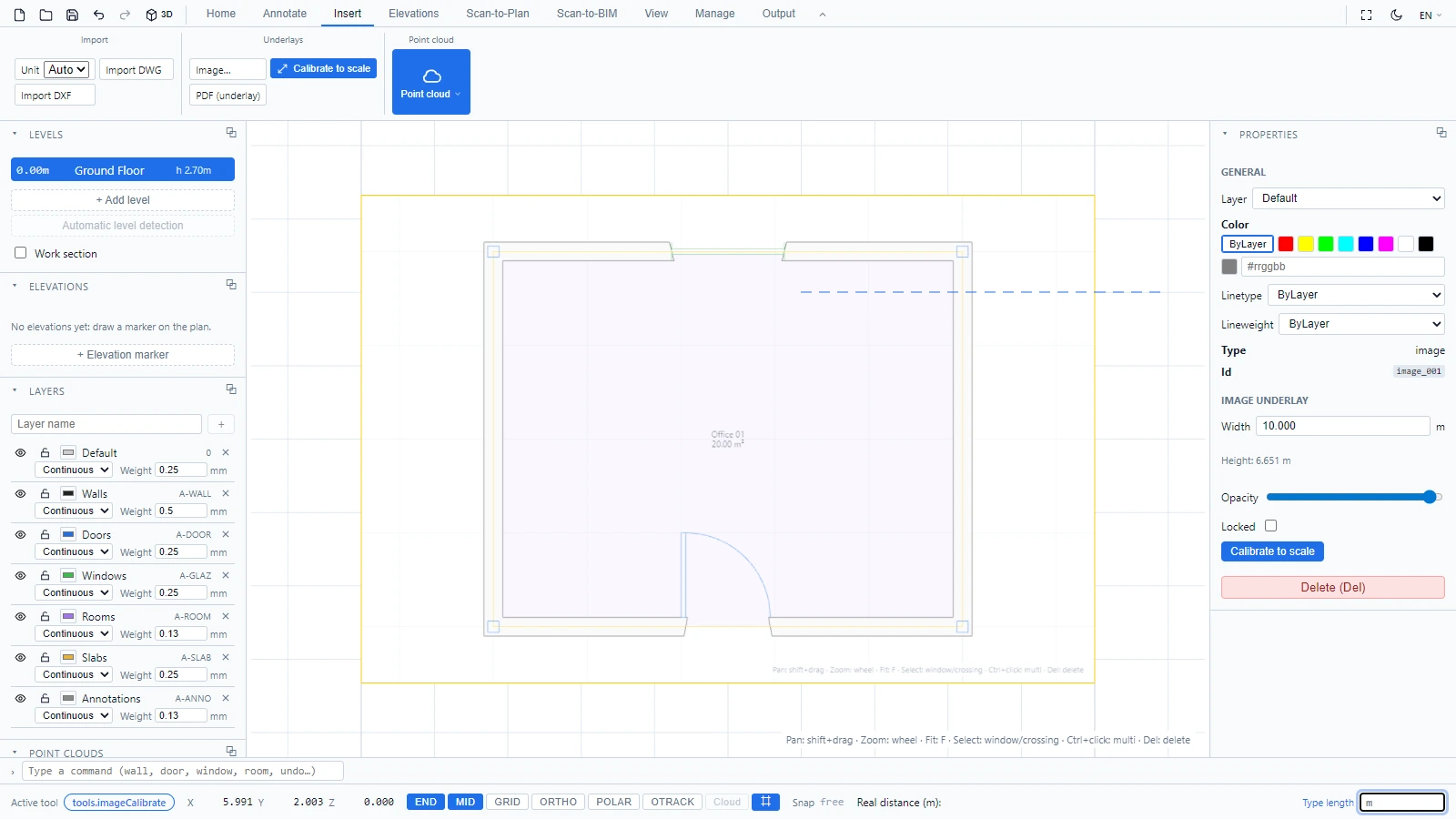

4. Statusfältet frågar efter det verkliga avståndet i meter: skriv det och tryck på Enter.

Underlägget skalas om så att dina två punkter ligger exakt så långt ifrån varandra. Därifrån kan du rita väggar ovanpå det med tillförsikt (se Rita väggar) och kontrollera valfritt avstånd med Mät.

Om underlägget är låst behöver du låsa upp det först: statusfältet påminner dig när kalibreringen nekas av den anledningen.
