Mät och referensaxlar

Mät

När du bara behöver ett tal, inte ett måttobjekt:

1. Klicka på Mät under Start > Verktyg (eller skriv measure, eller AutoCAD-koden di).
2. Klicka på punkter längs det du vill mäta.

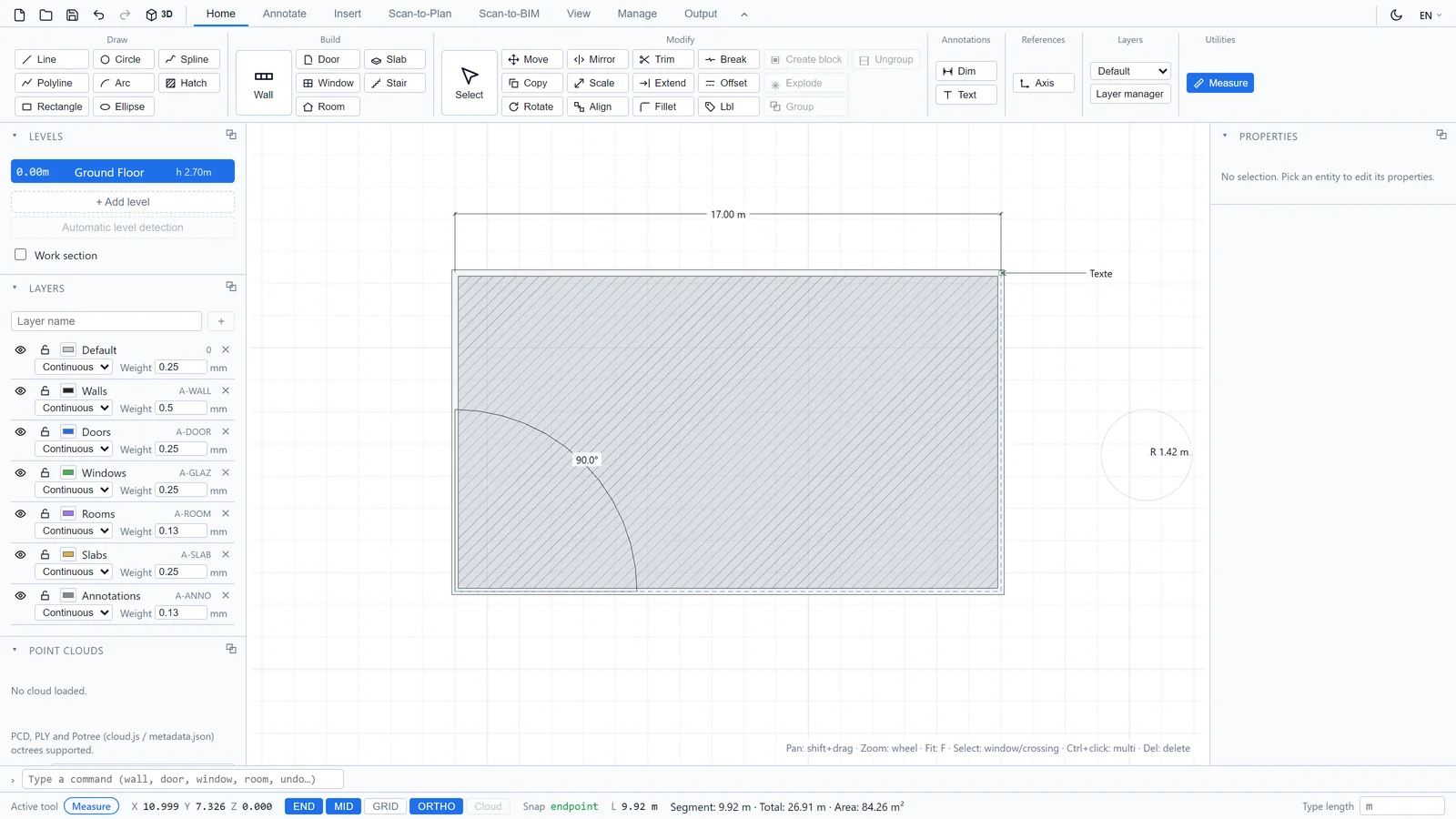

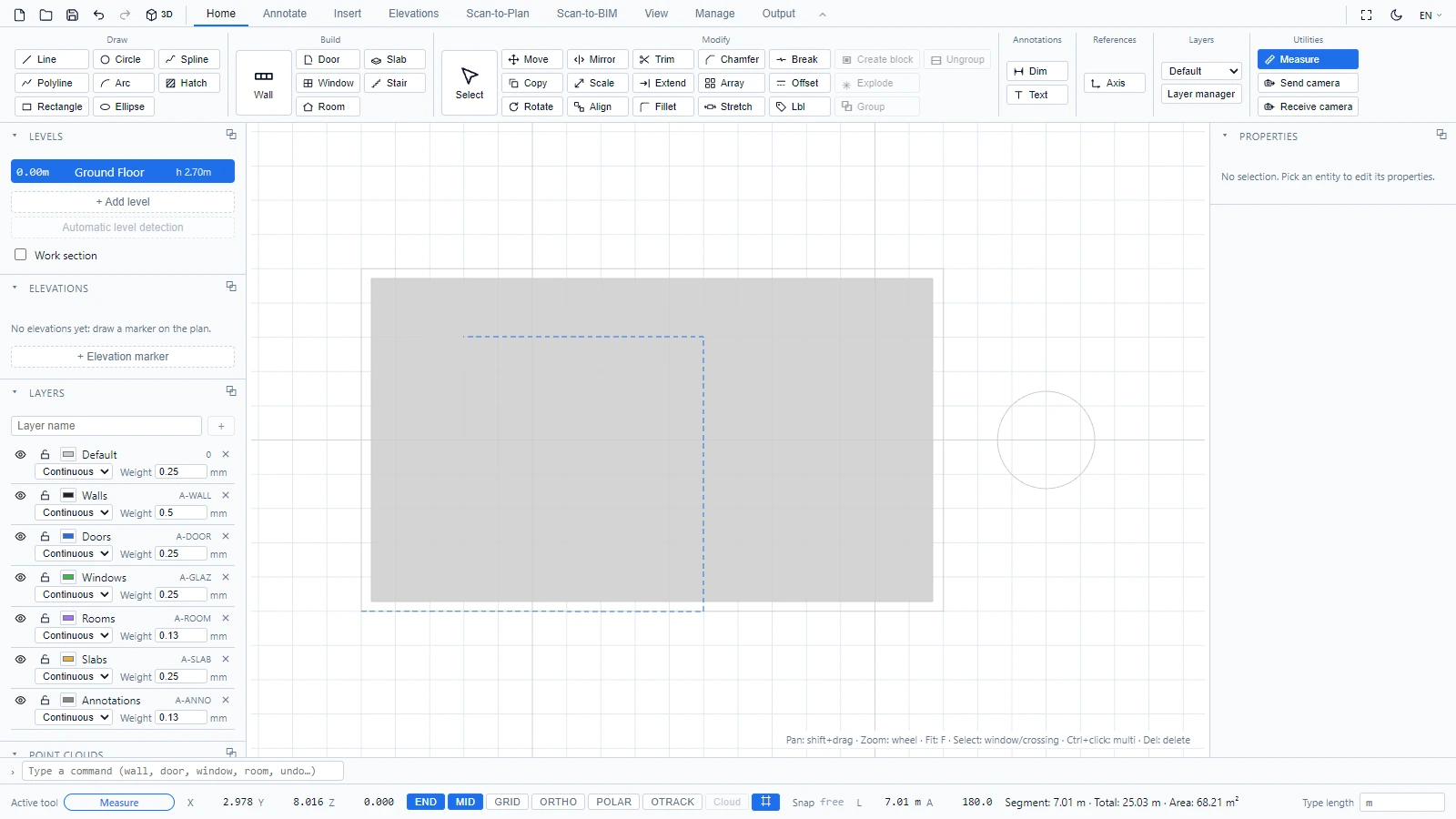

Statusfältet håller en löpande avläsning: det aktuella segmentets längd, totalen och den inneslutna arean när du har tre eller fler punkter. Högerklick eller Escape återställer mätningen. Ingenting läggs till i ritningen.

Referensaxlar

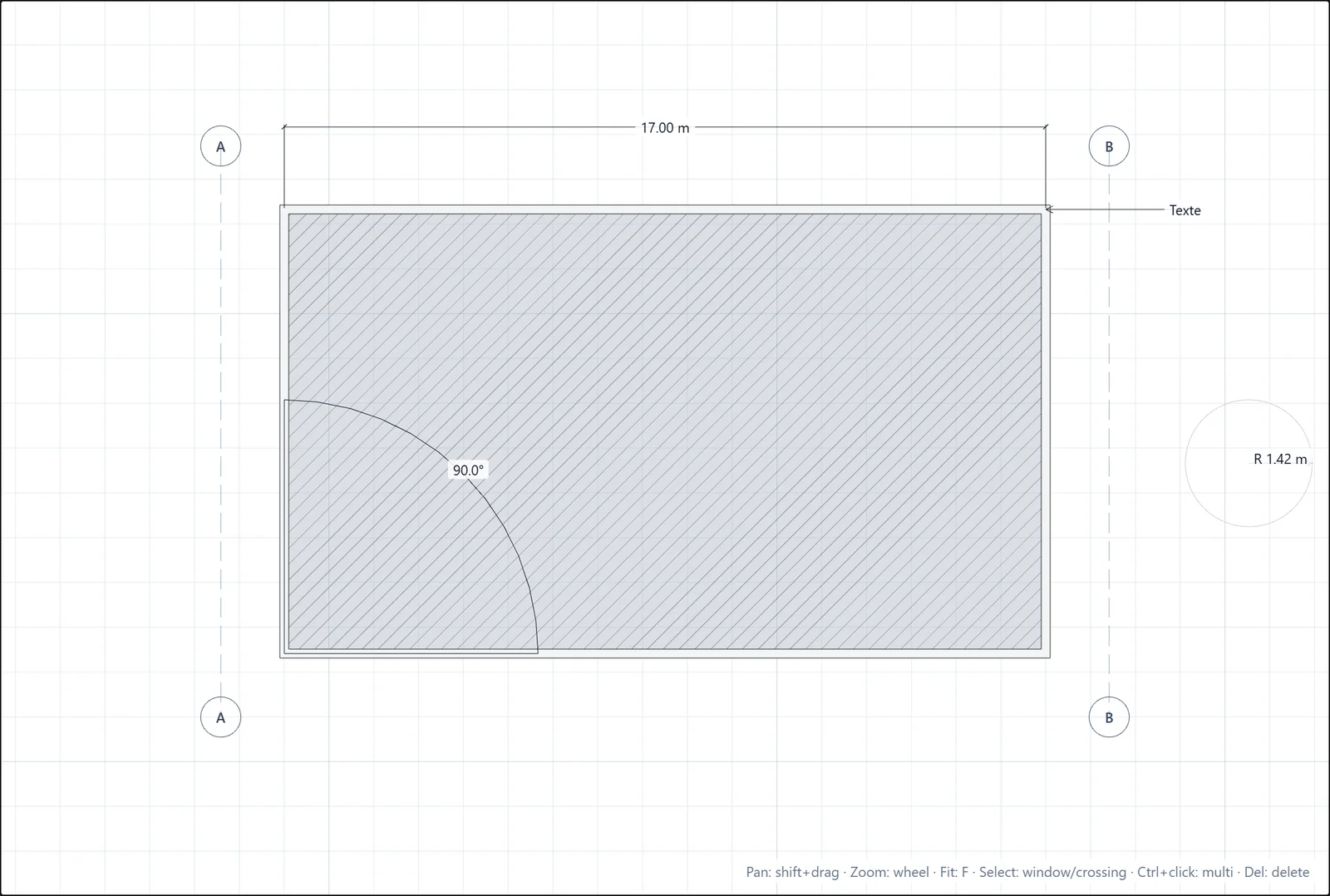

Axlar är de bokstavsmärkta referenslinjerna på byggnadsritningar. Under Start > Referenser:

1. Klicka på Axel.
2. Klicka på axelns två ändpunkter.

Varje axel får sin bokstav automatiskt (Axel A, Axel B...) och visar den i en bubbla i båda ändarna.

Om du har frågor eller behöver ytterligare information, kontakta det tekniska teamet.
