Mått

Alla måttverktyg finns på fliken Beskriv (de mest använda återfinns även under Start > Beskrivningar).

Fliken Beskriv

Linjära mått​

  1. Klicka på Mått (kortkommando H), eller skriv dim.
  2. Klicka på den första punkten, sedan på den andra. Fästlägena END och MID ger dig exakta väggmått.
  3. Flytta markören för att välja måttlinjens sida, och klicka för att placera den.

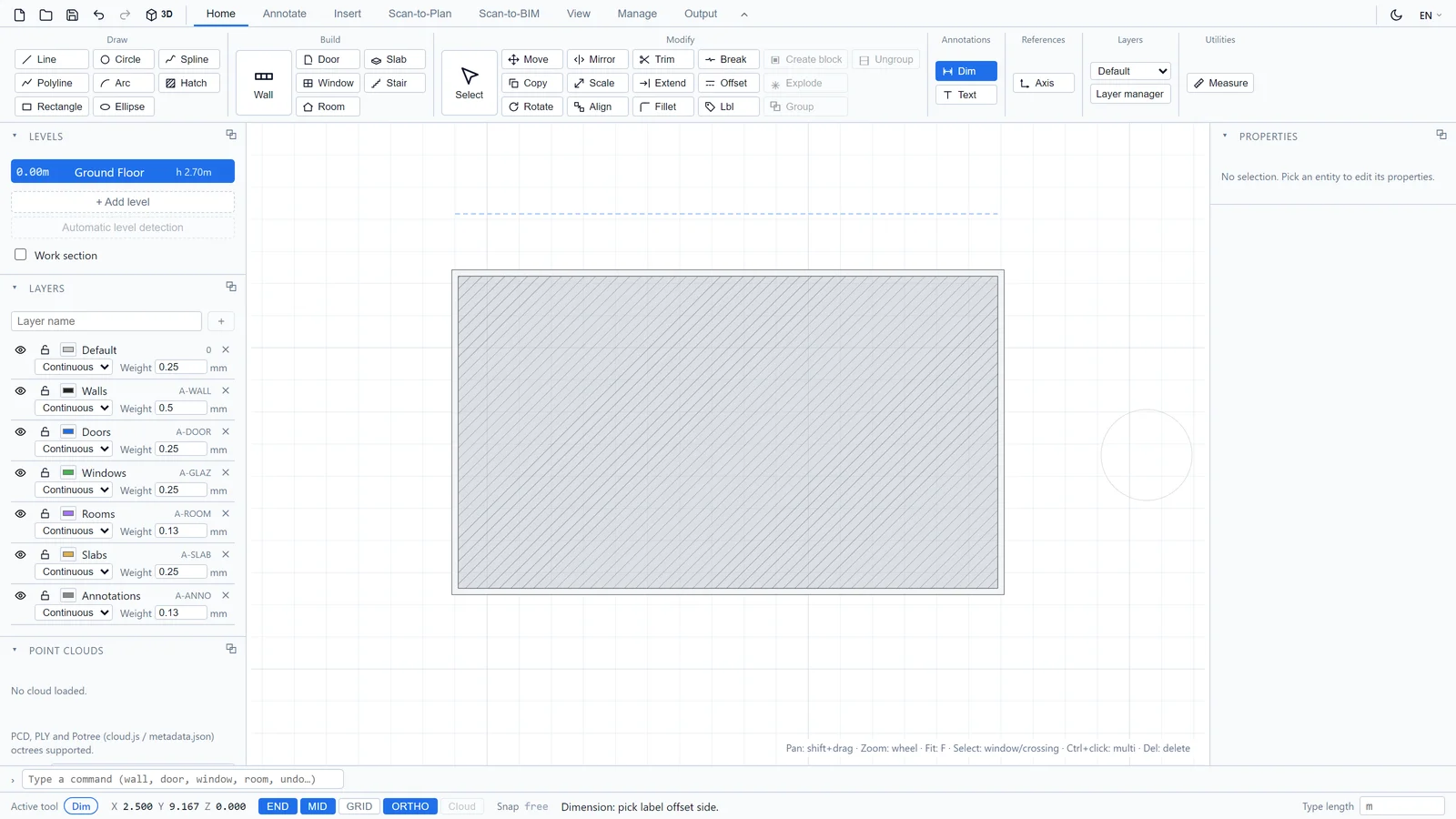

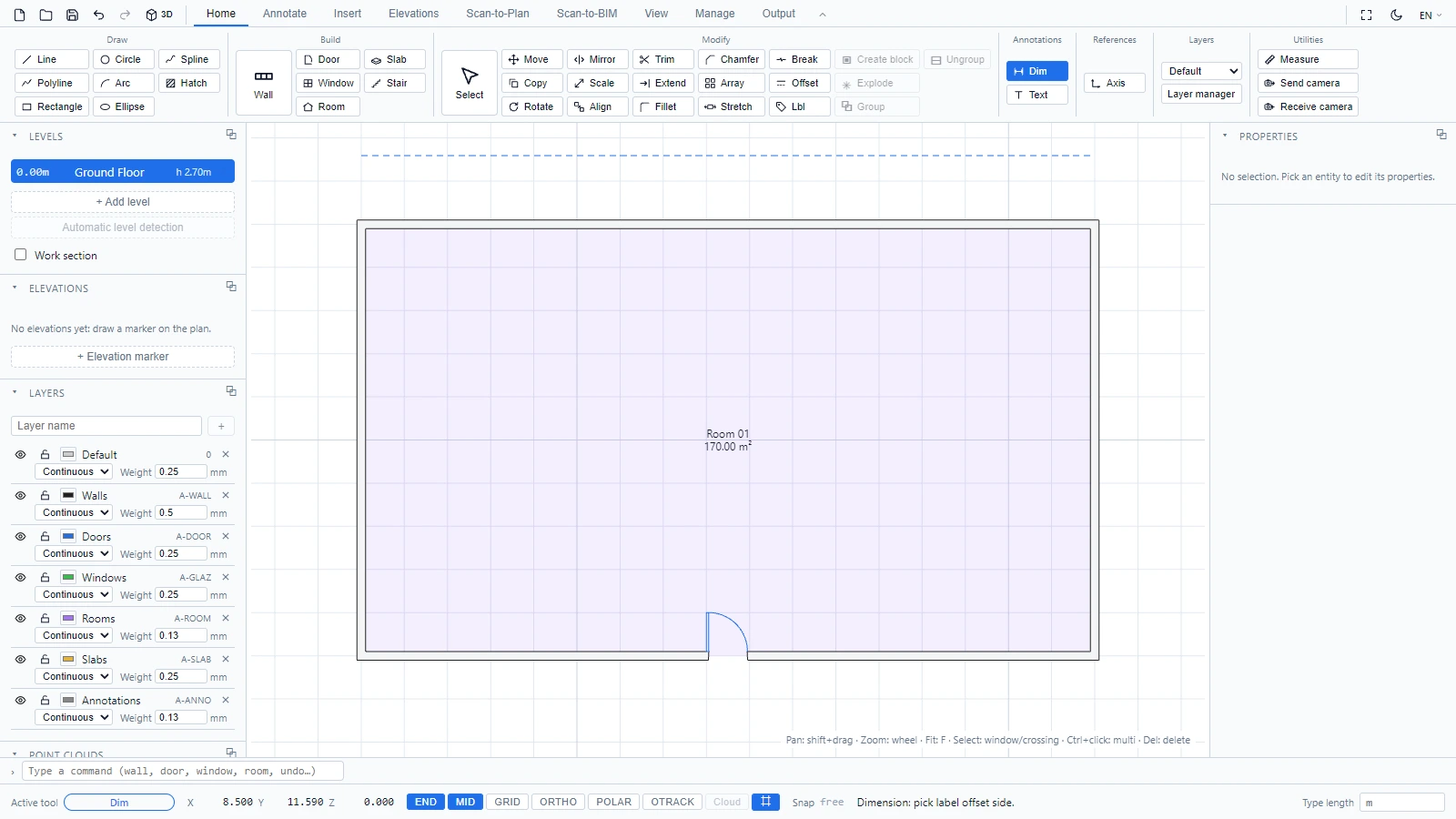

Välja förskjutningssida för ett mått

Verktyget arbetar i kedja: efter varje mått väntar det på den första punkten för nästa. Escape avbryter det.

  • Fortsätt placerar nästa mått med start där det föregående slutade, för en rad mått i linje.
  • Baslinje staplar mått som delar samma första punkt.

Radie, Diameter, Vinkel​

  • Radie och Diameter: ett klick på en cirkel.
  • Vinkel: klicka på vinkelns spets, sedan på en punkt på varje sida.

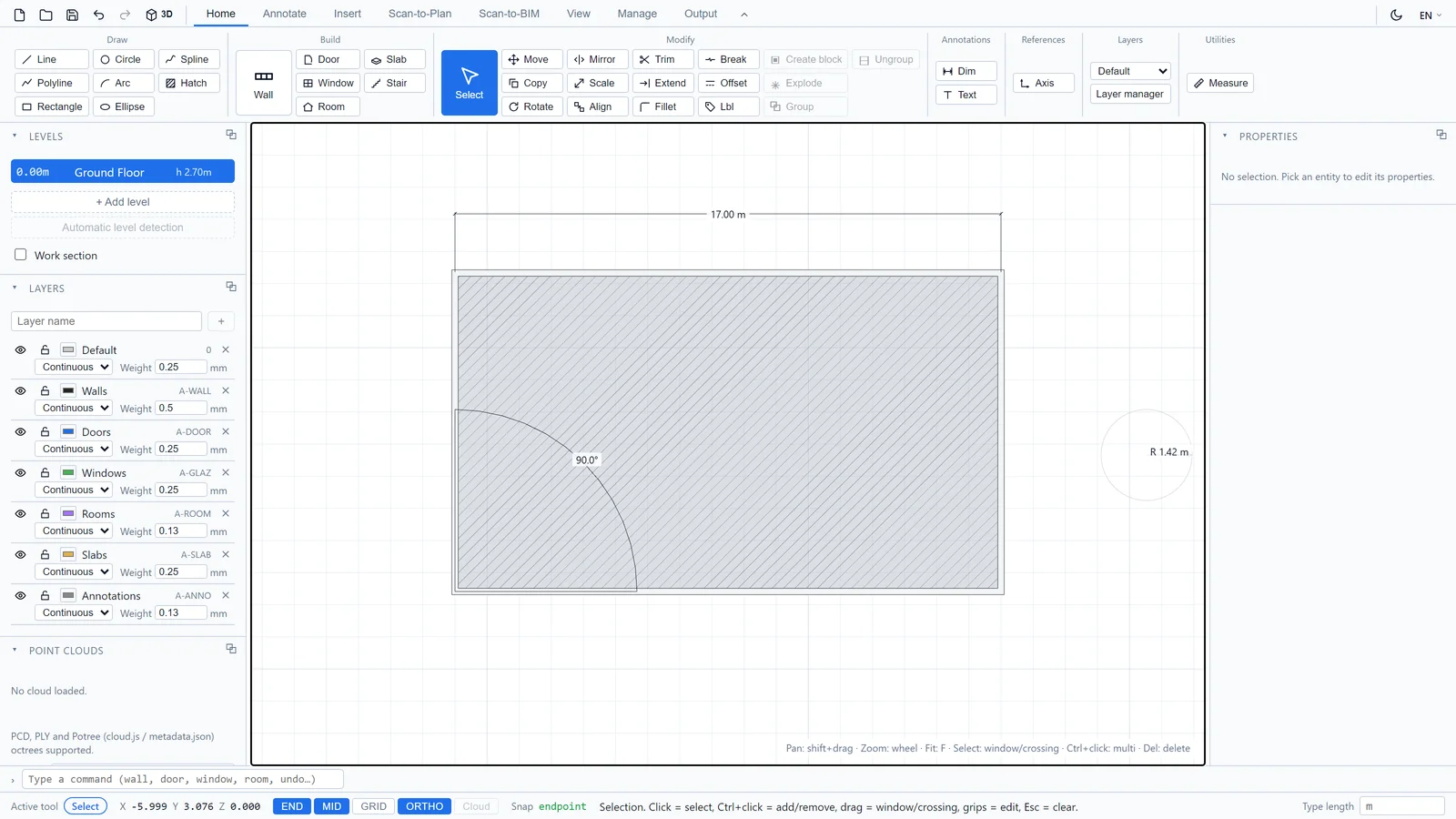

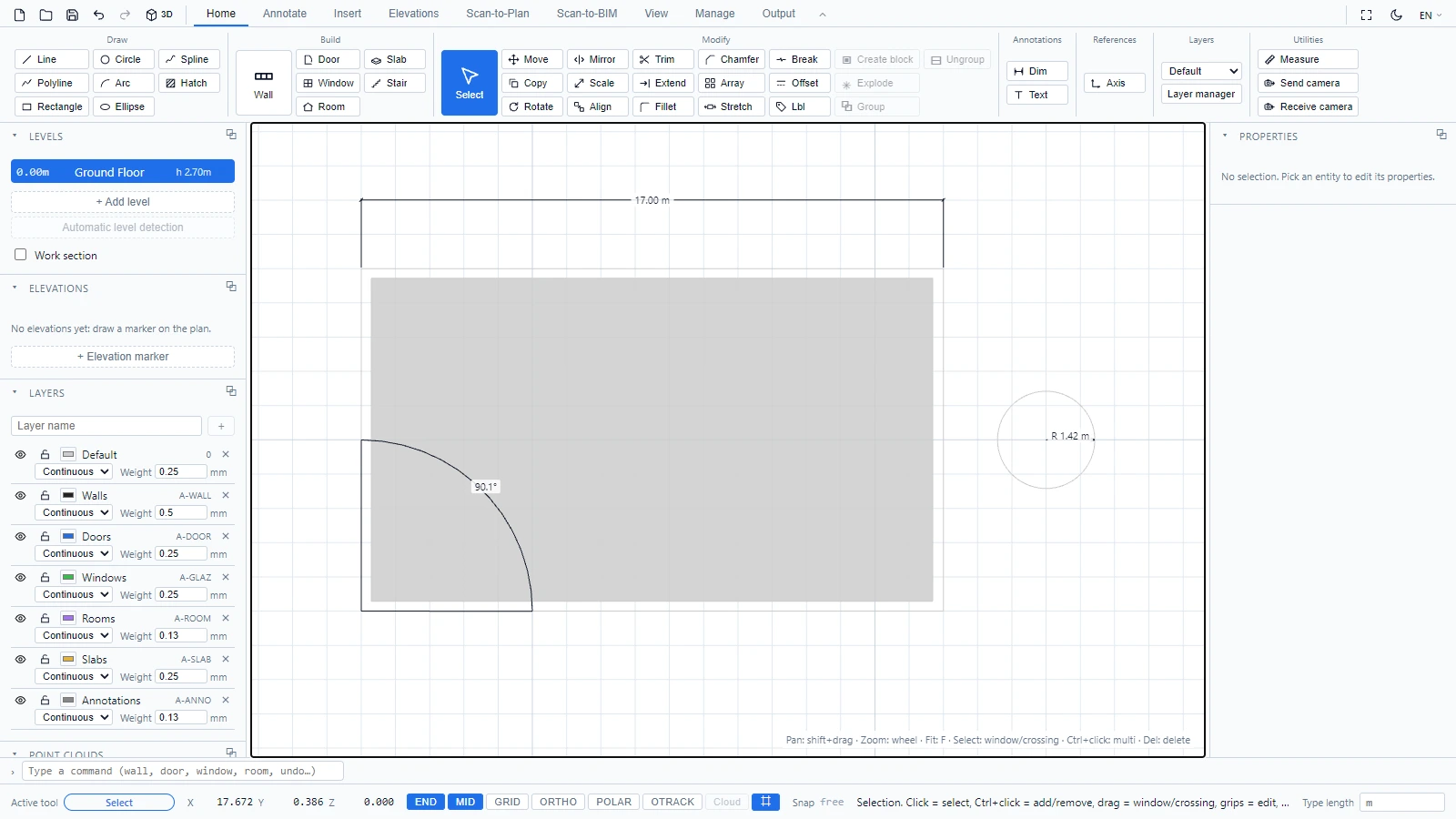

Linjära mått, radiemått och vinkelmått på en ritning

Mått är riktiga objekt: markera ett för att flytta eller ta bort det, precis som allt annat. De ligger på lagret Annotations (A-ANNO), så att du kan slå på och av hela beskrivningsuppsättningen med ett klick (se Lager).

Om du har frågor eller behöver ytterligare information, kontakta det tekniska teamet.
