Grupper och block

När en uppsättning objekt hör ihop (ett skrivbord med sin stol, en köksenhet, en upprepad detalj) ska du sluta hantera delarna en och en. ATIS.cad ger dig två nivåer av sammanhållning, båda under Start > Ändra.

Skapa ett block​

  1. Markera objekten (fönstermarkering är snabbast, se Markera och redigera objekt).
  2. Klicka på Skapa block och ge det ett namn.

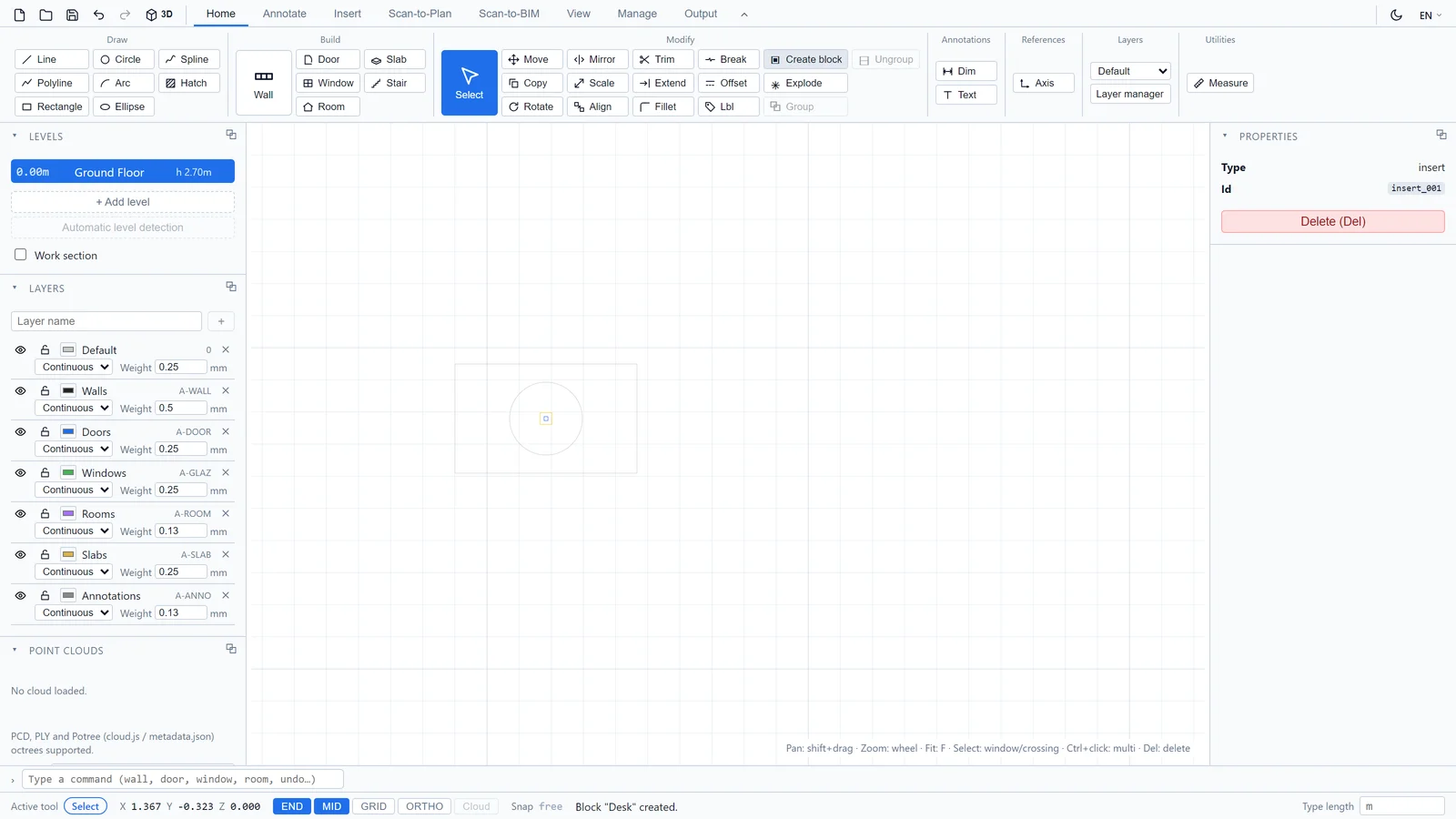

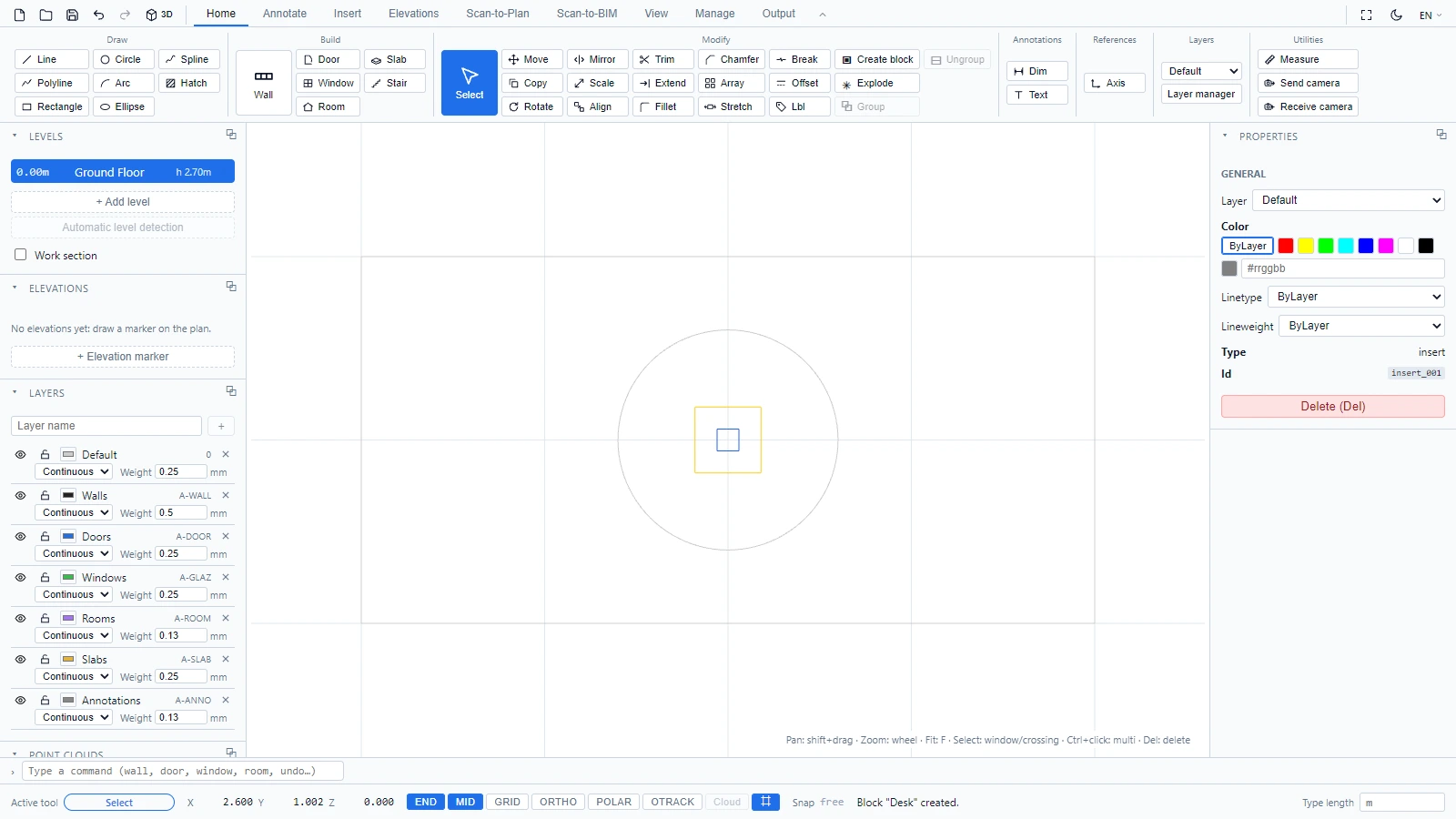

Ett block skapat av en rektangel och en cirkel

Markeringen blir en enda blockinstans. Den markeras, flyttas och kopieras som en enhet, vilket är precis vad du vill ha för möbler och upprepade symboler:

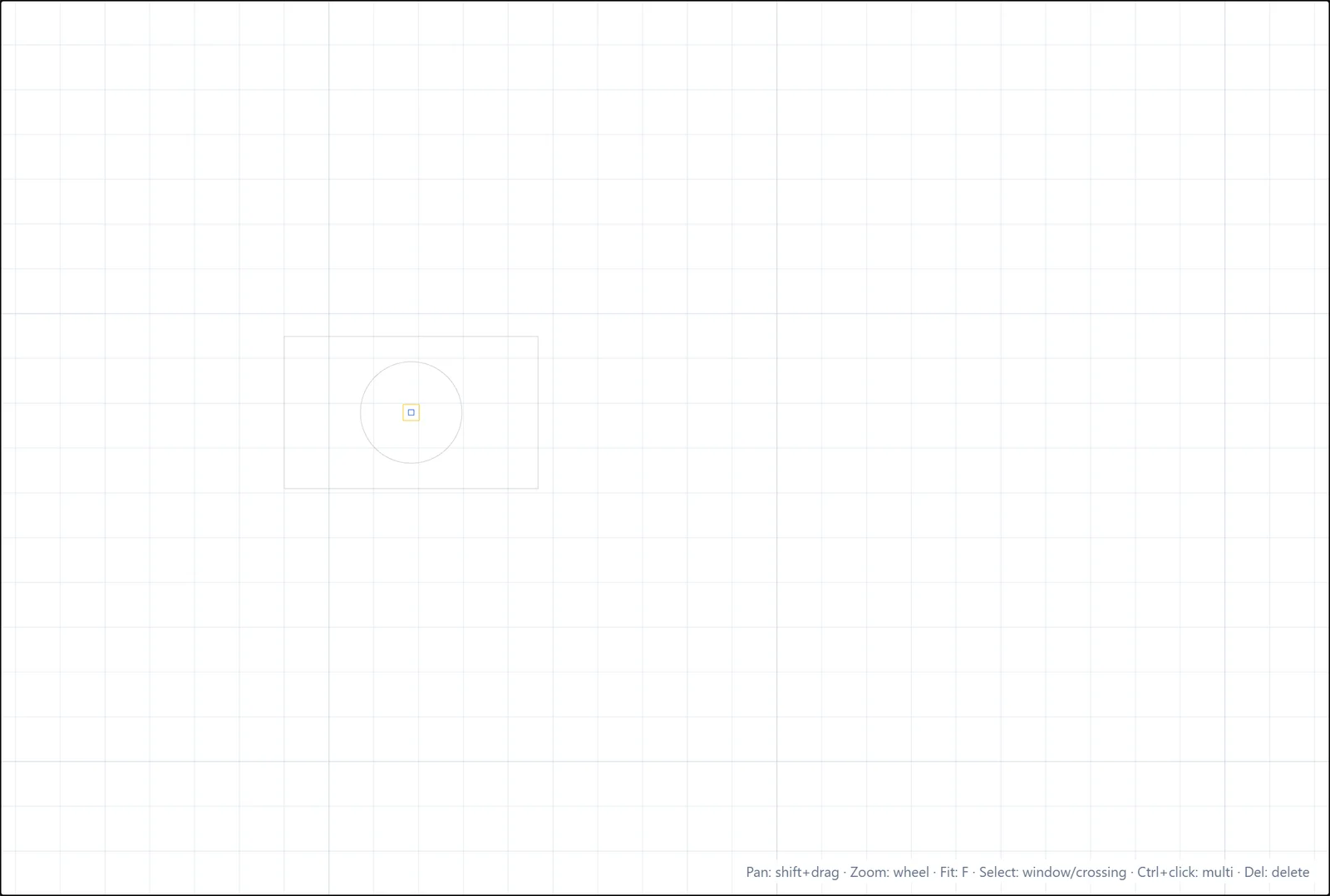

Två instanser av samma block, placerade med Kopiera

Dela upp ett block​

För att redigera insidan av en blockinstans markerar du den och klickar på Dela upp under Start > Ändra. Instansen ersätts av sina beståndsdelar, och statusfältet räknar dem, till exempel "Uppdelat: 2 objekt skapade."

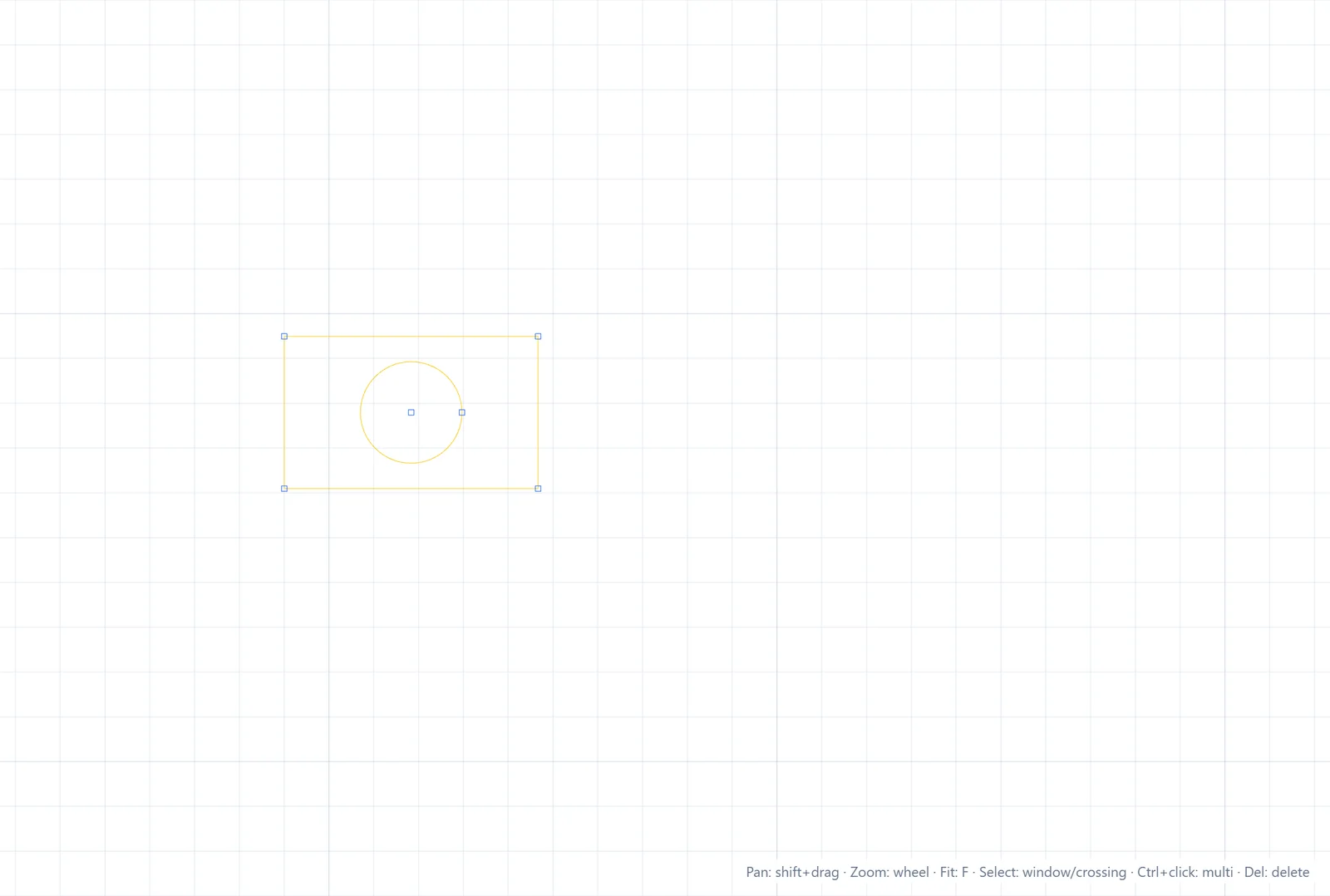

Den uppdelade instansen är tillbaka som redigerbara objekt

Dela upp är också viktigt för importerade DWG-filer: vissa AutoCAD-objekt kommer in som orörbara blockinstanser, och Dela upp är sättet att öppna dem.

Grupper​

En grupp är en lättare association: klicka på Gruppera för att knyta ihop de markerade objekten under ett namn, och på Dela upp grupp för att lösa upp associationen. Till skillnad från ett block skapar en grupp ingen återanvändbar definition, den håller bara ihop objekt som hör samman.

Om du har frågor eller behöver ytterligare information, kontakta det tekniska teamet.
