Skissgeometri

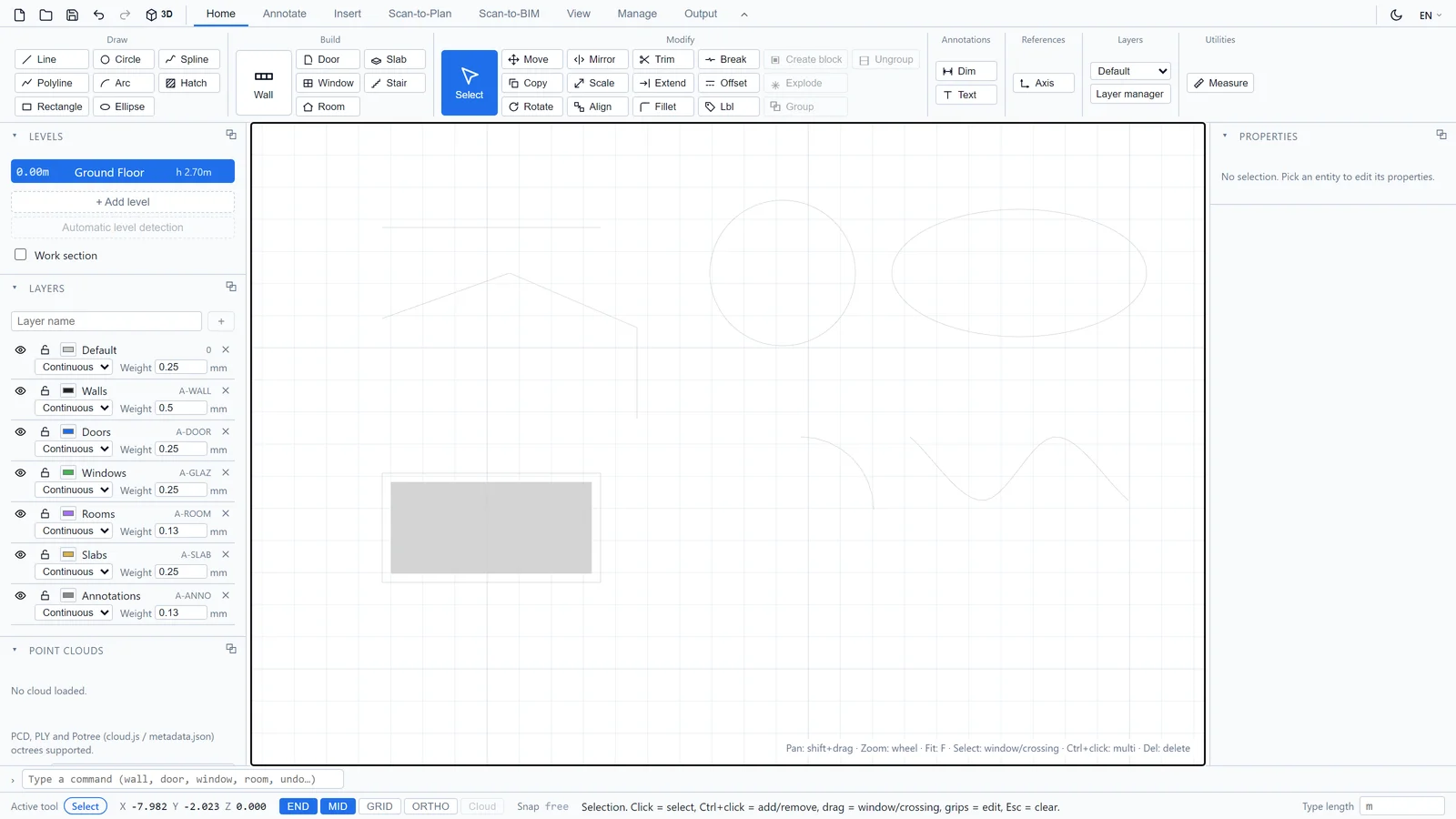

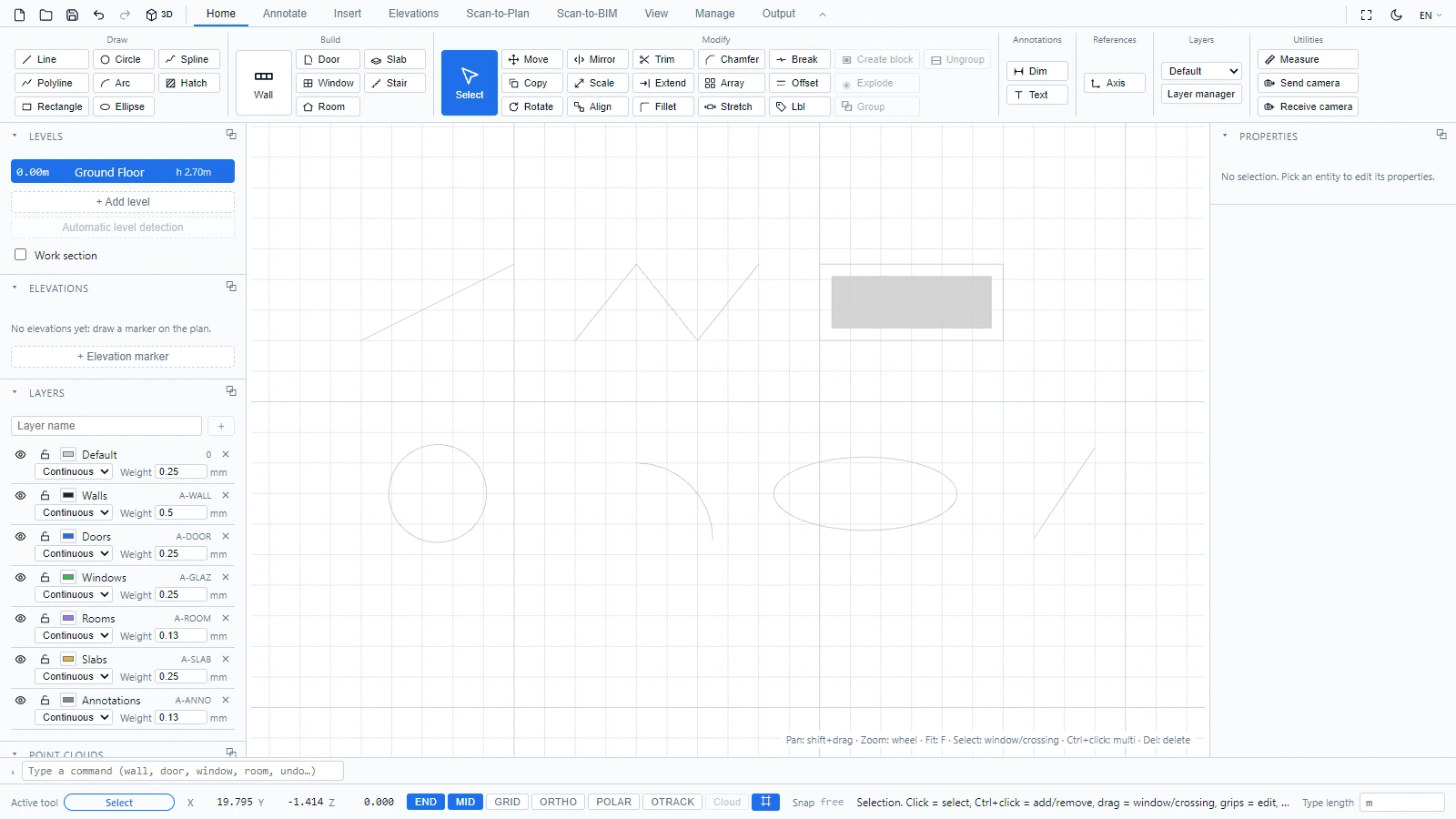

Utöver byggnadsobjekten har ATIS.cad de klassiska 2D-ritobjekten. De finns under Start > Rita, och var och en av dem kan också startas från kommandoraden, inklusive med AutoCAD-kortkoderna.

Verktyg	Kommando	Så fungerar det
Linje	line eller L	Klicka på startpunkten, sedan på slutpunkten, eller skriv en längd + Enter
Polylinje	polyline eller PL	Klicka på hörnen, högerklicka eller Esc för att avsluta
Rektangel	rec	Klicka på två motstående hörn
Cirkel	circle	Klicka på centrum, sedan på en radiepunkt, eller skriv radien + Enter
Båge	arc eller A	Klicka på centrum, startpunkten (anger radien), sedan slutpunkten, moturs
Ellips	el	Klicka på centrum, änden på storaxeln, sedan en punkt för lillaxeln
Spline	spl	Klicka på styrpunkterna, högerklicka eller Esc för att avsluta
Skraffering	hatch eller H	Klicka på konturens hörn, högerklicka eller Esc för att sluta det fyllda området

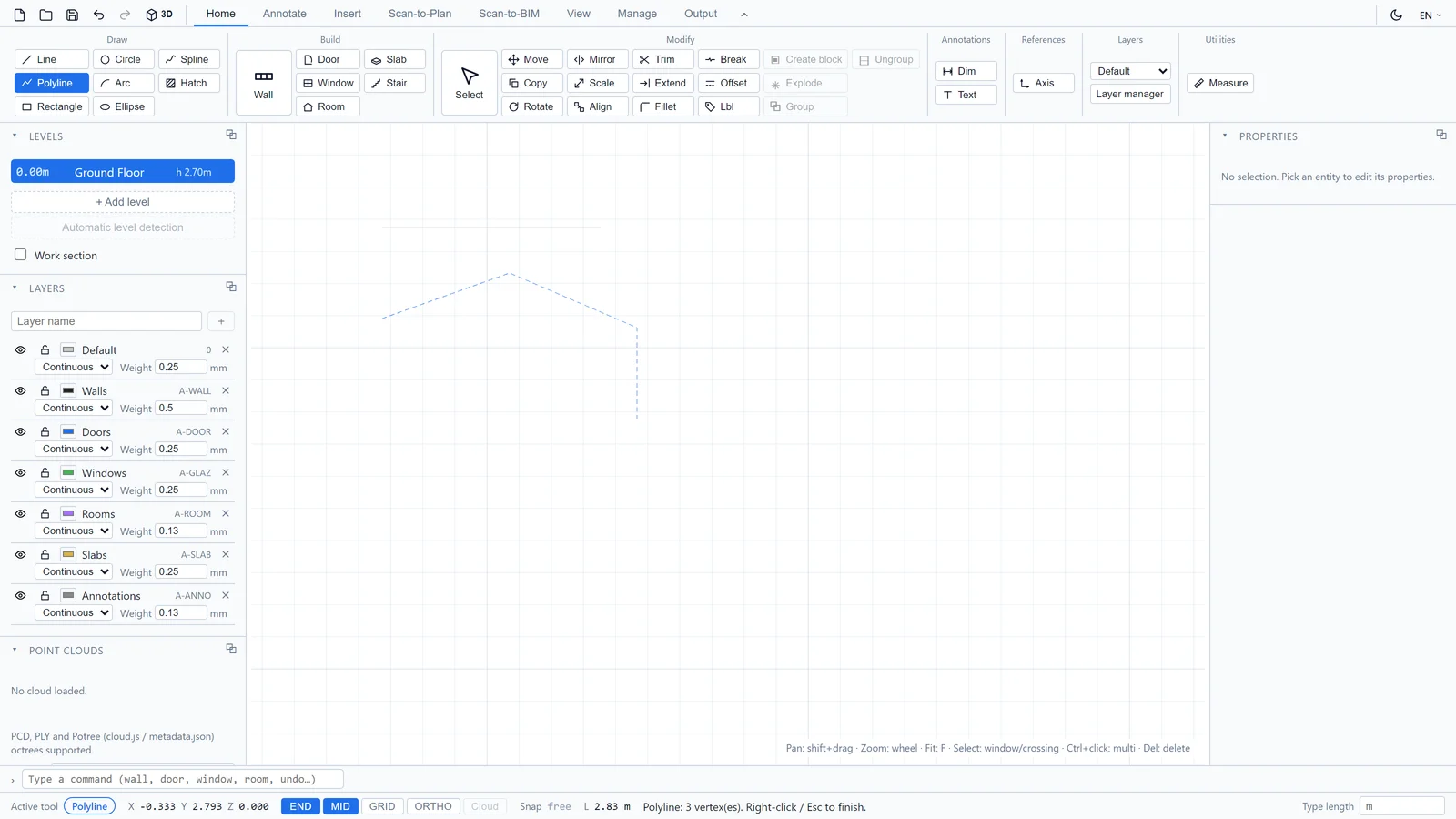

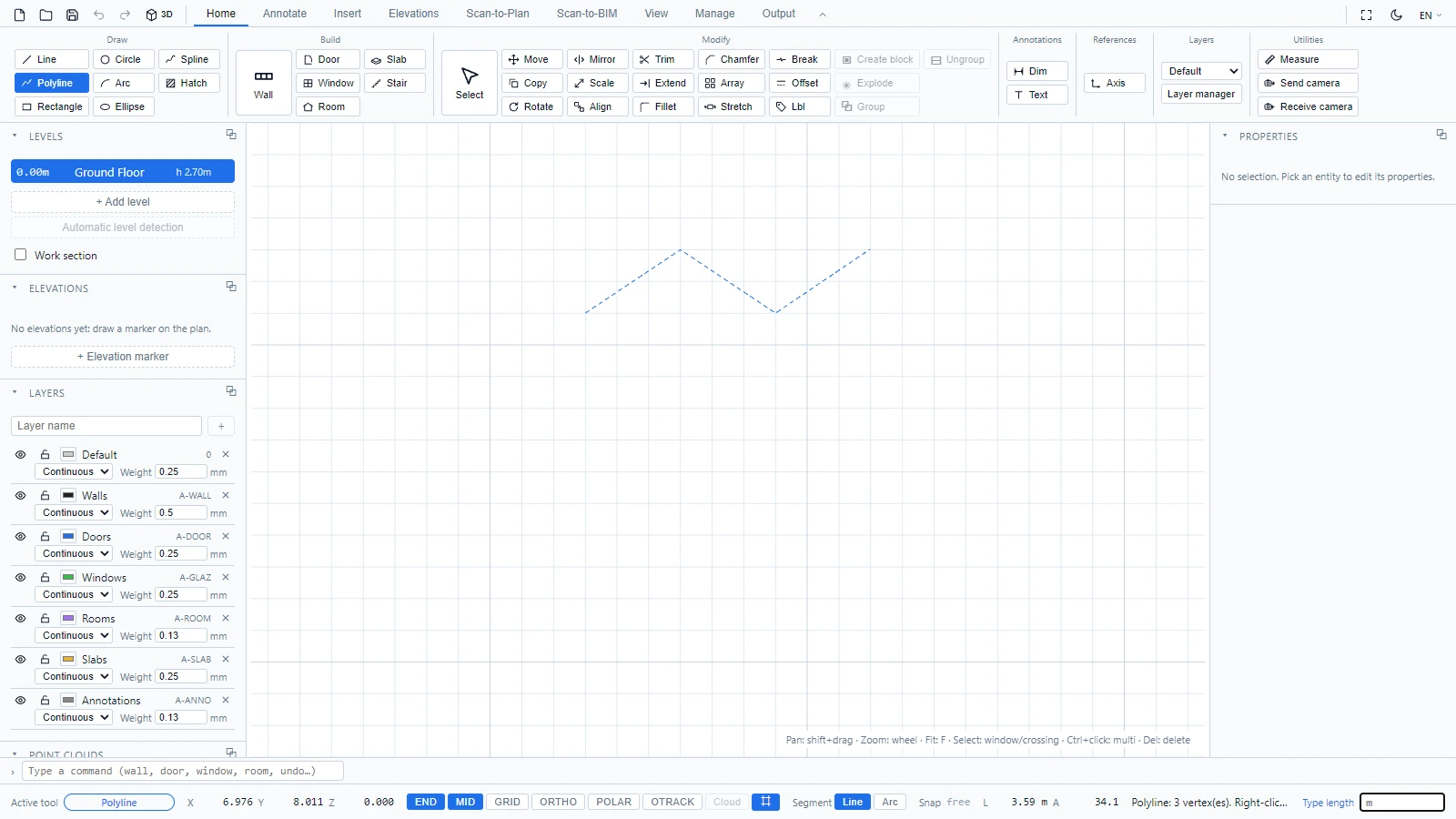

Statusfältet vägleder vid varje steg. För flerpunktsverktygen räknar det dina hörn efter hand:

Några vanor som lönar sig:

• Håll fästlägena END och MID aktiva för att fästa din skissgeometri exakt mot ritningen.
• ORTHO låser linjer till vågrätt och lodrätt.
• Dessa objekt hamnar på det aktuella lagret (se väljaren i Start > Lager), så lägg hjälplinjer på ett eget lager och stäng av det när du är klar.

Om du har frågor eller behöver ytterligare information, kontakta det tekniska teamet.
