Rum och bjälklag

Rum

Ett rum bär ett namn, ett nummer och en beräknad area. Det finns två sätt att skapa ett:

• Automatiskt: när dina väggar sluter en kontur identifieras rummet på plats (se Rita väggar).
• Manuellt: i Start > Bygg, klicka på Rum (kortkommando R), och klicka sedan inuti en sluten väggkontur. Om inget händer meddelar statusfältet "Ingen sluten kontur på denna punkt": kontrollera att dina väggar verkligen möts.

Markera rummet för att byta namn eller nummer på det i Egenskapspanelen. Arean uppdateras av sig själv när du flyttar de omgivande väggarna.

Rumsetiketten kan placeras var som helst: klicka på Etik. i Start > Ändra, klicka på rummet och klicka sedan på den nya etikettpositionen.

Bjälklag

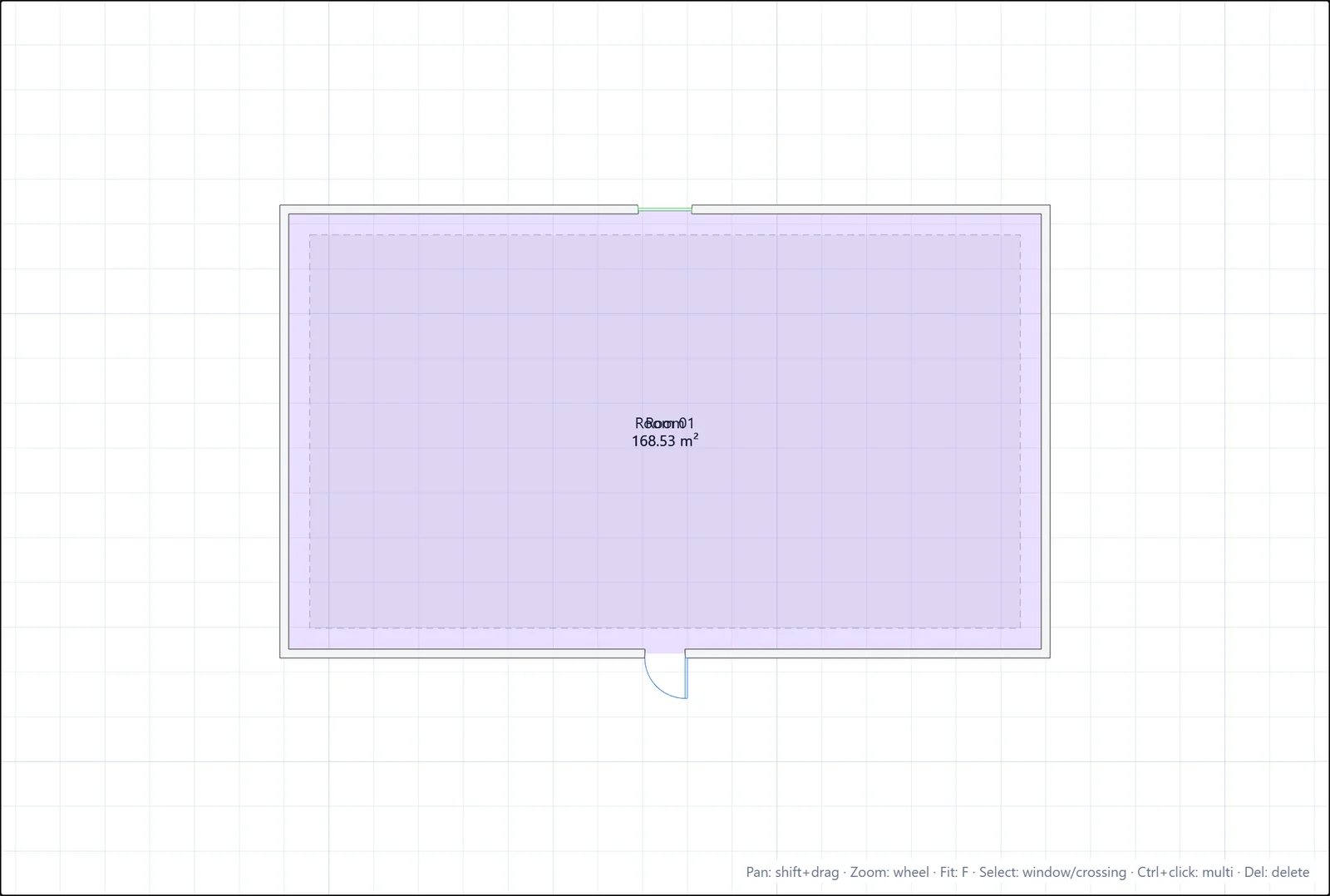

Bjälklag är golvplattorna i din modell. De visas som konturer i 2D och som massiva plattor i 3D.

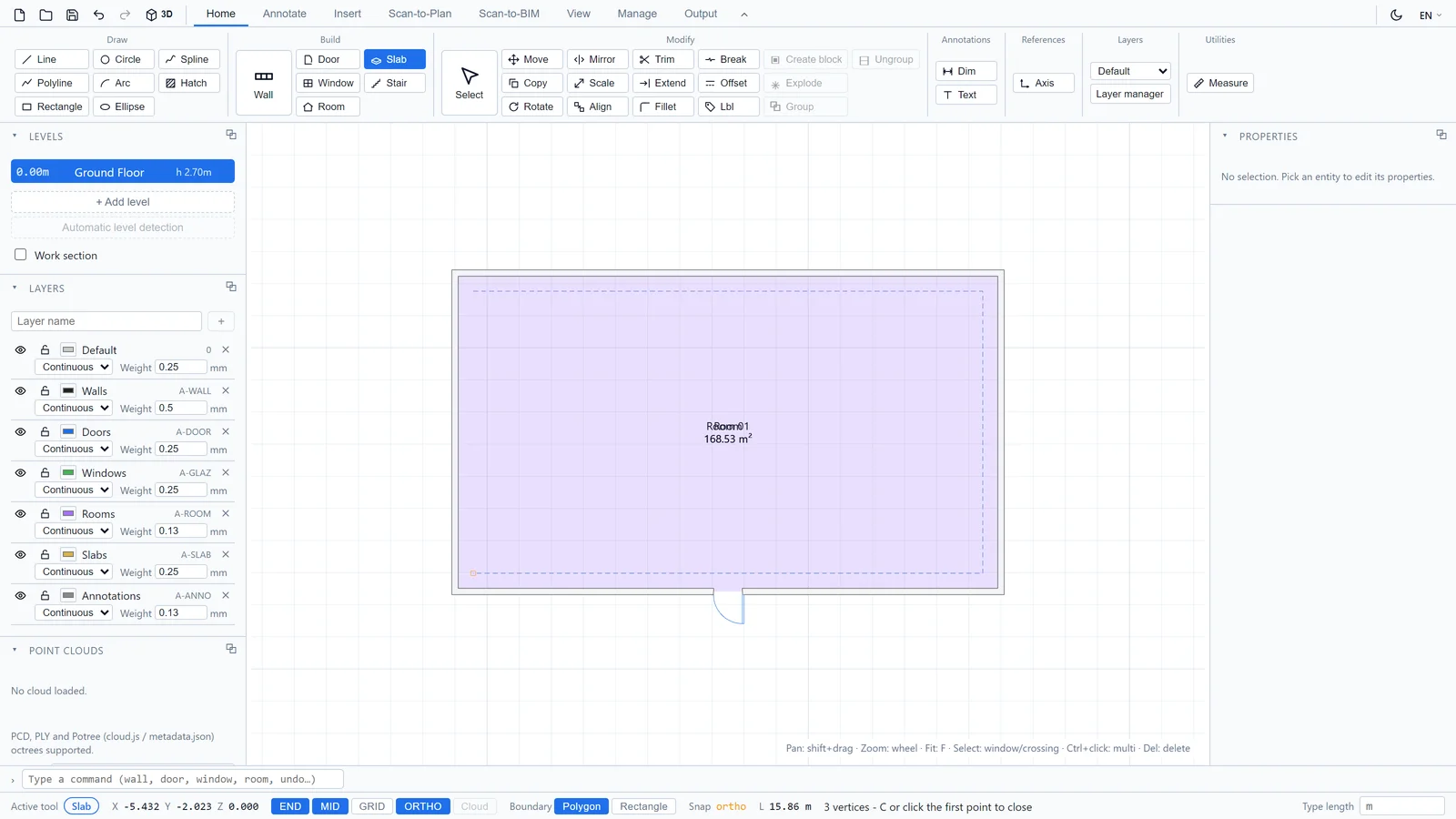

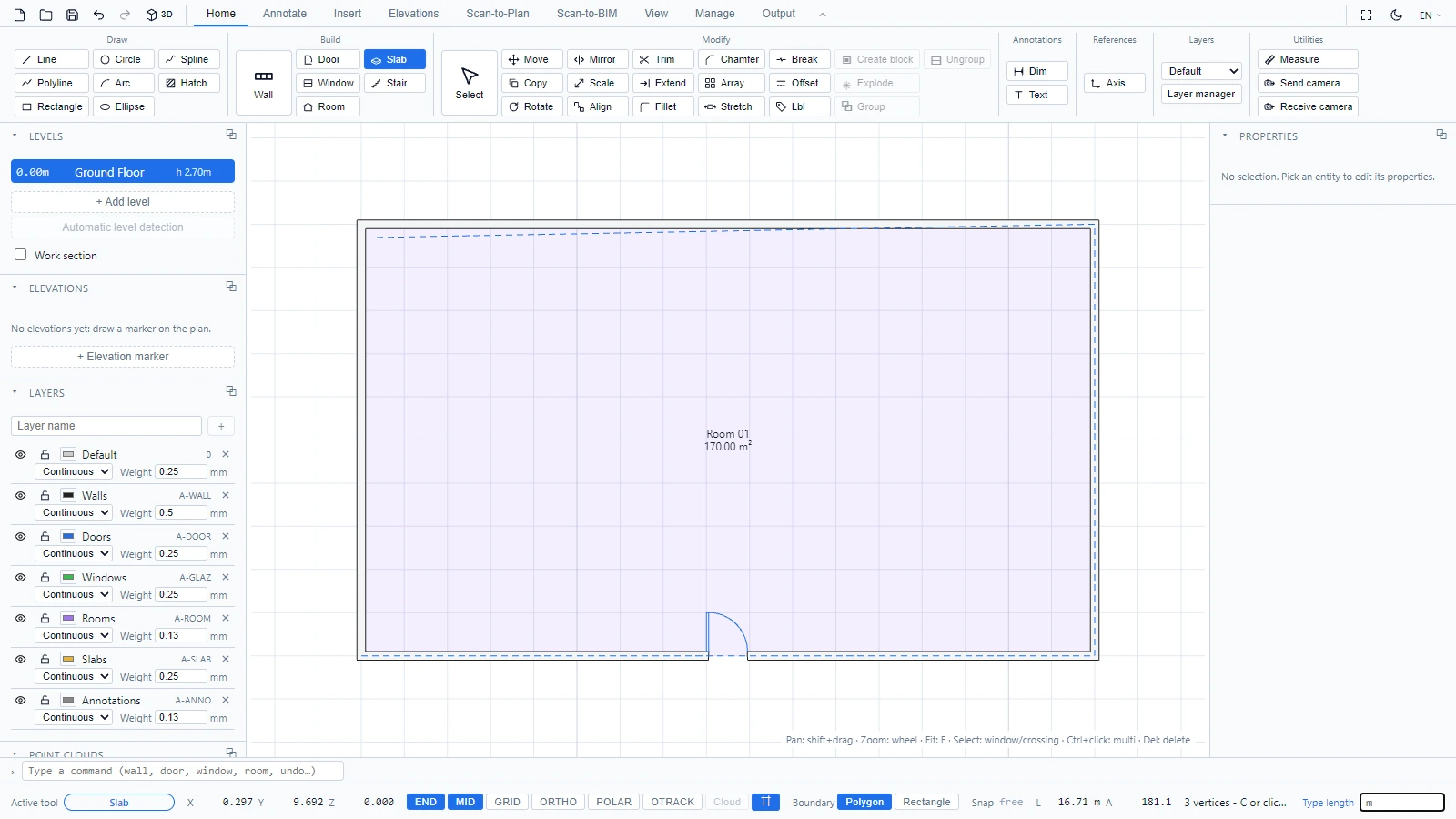

1. I Start > Bygg, klicka på Bjälklag (eller skriv slab).
2. Klicka på konturens hörnpunkter en och en.
3. Klicka på den första punkten igen för att sluta konturen. Bjälklaget kräver minst 3 hörnpunkter.

Markera ett bjälklag för att kontrollera dess nivå i Egenskapspanelen.
