Rita väggar

Starta en väggkedja​

  1. I Start > Bygg, klicka på Vägg (eller skriv wall på kommandoraden, eller tryck på W).
  2. Klicka på startpunkten i ritområdet.
  3. Klicka på slutpunkten. Väggen skapas och en ny börjar därifrån, så att du kan kedja segment utan att klicka på verktyget igen.
  4. Tryck på Escape för att avsluta.

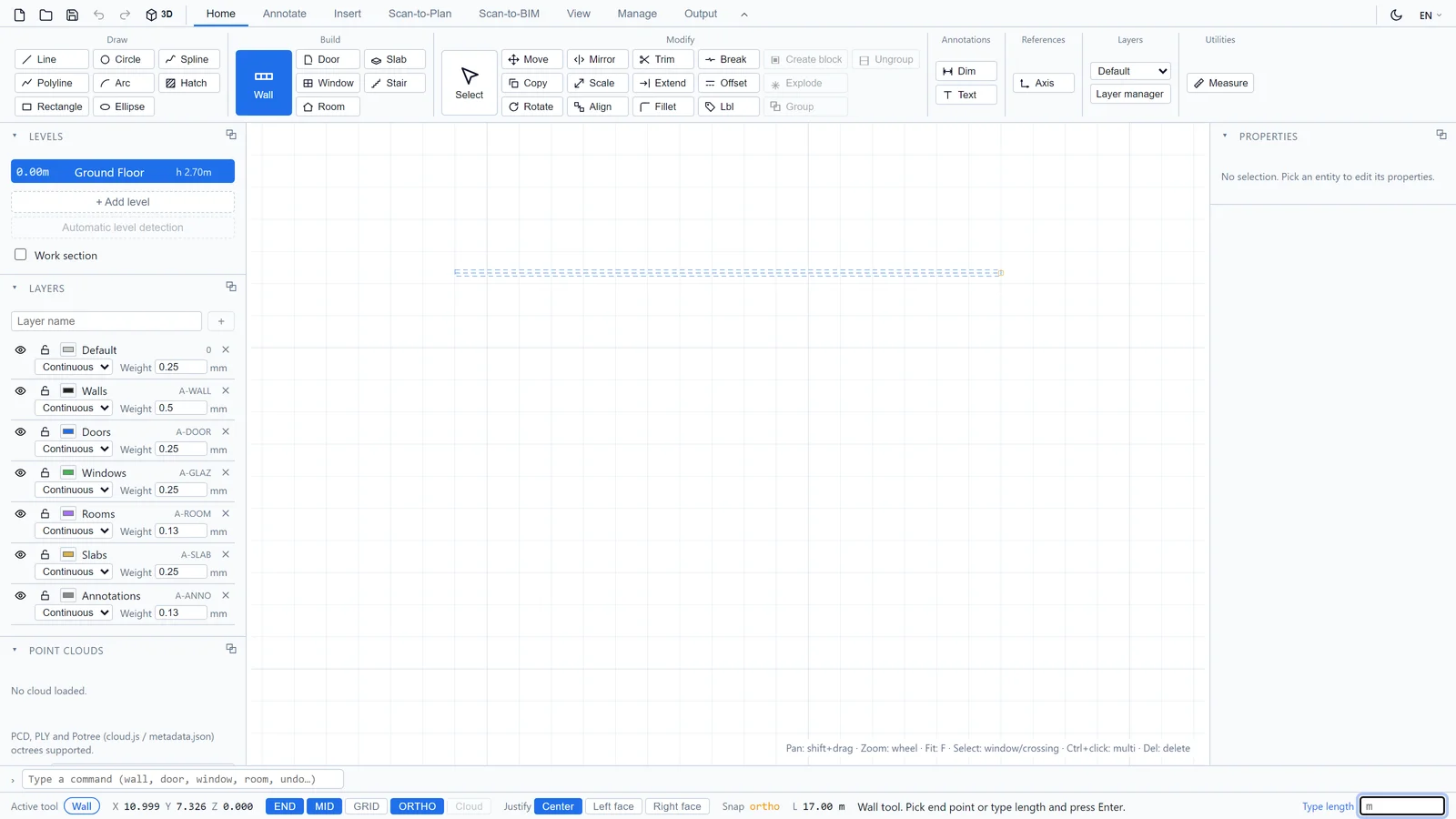

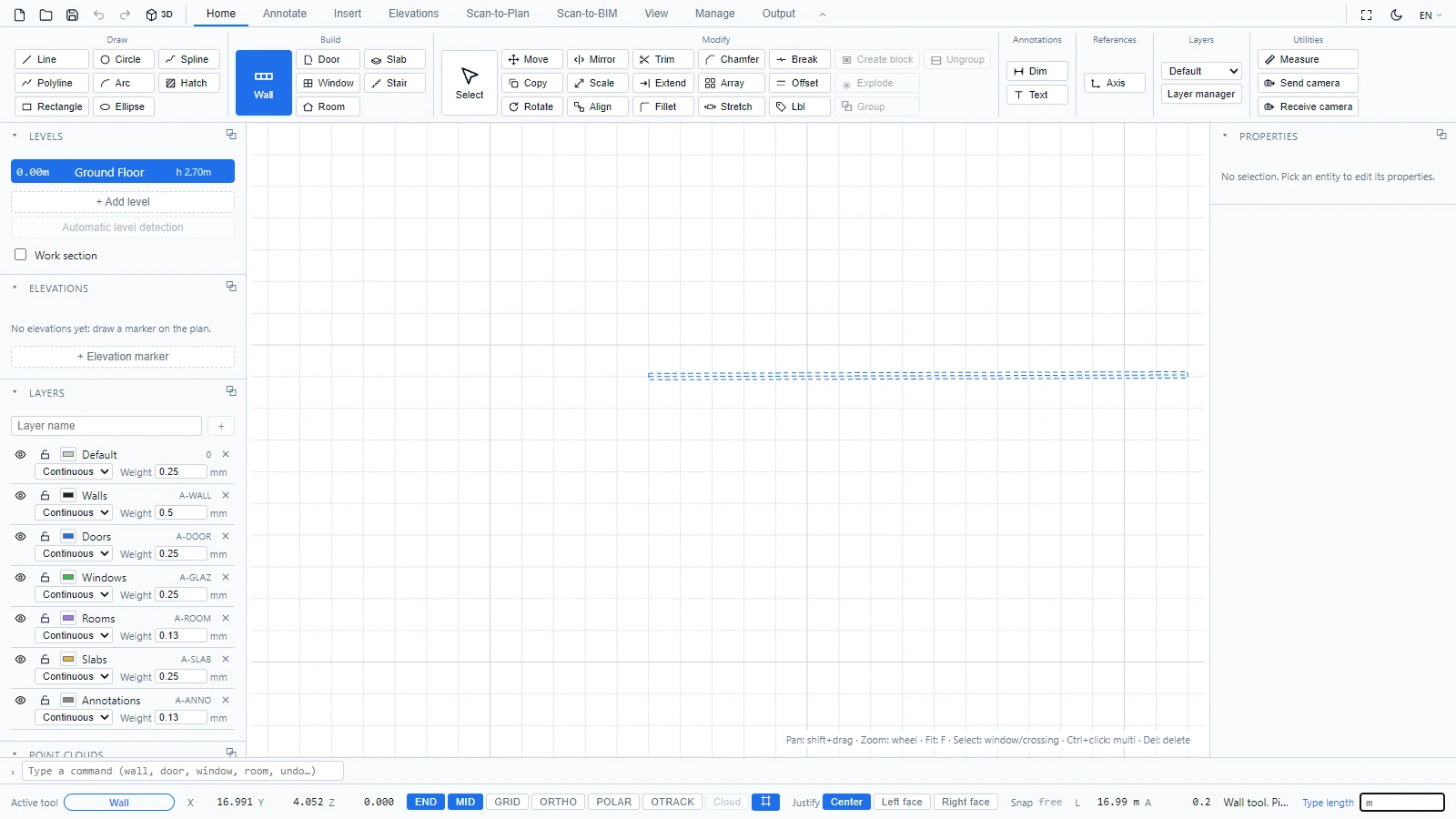

Rita en vägg, förhandsvisningen följer markören

Medan du ritar är statusfältet din medhjälpare:

Statusfältet medan verktyget Vägg är aktivt

  • L visar den aktuella längden på segmentet du är på väg att placera.
  • I stället för att klicka på slutpunkten, skriv en exakt längd och tryck på Enter. Väggen ritas med den längden i markörens riktning.
  • ORTHO håller dina väggar vågräta eller lodräta. END och MID fäster markören till ändpunkter och mittpunkter i befintlig geometri.
  • Justering väljer vilken linje av väggen som följer dina klick: Centrum, Vänster yta eller Höger yta. Använd den för att rita längs en befintlig yta, till exempel när du ritar av en uppmätt planritning.

Slut kedjan, få ett rum​

När en väggkedja sluter en kontur identifieras rummet innanför automatiskt: det får ett namn, en golvfyllning och en area i realtid. Du behöver inte rita av något två gånger.

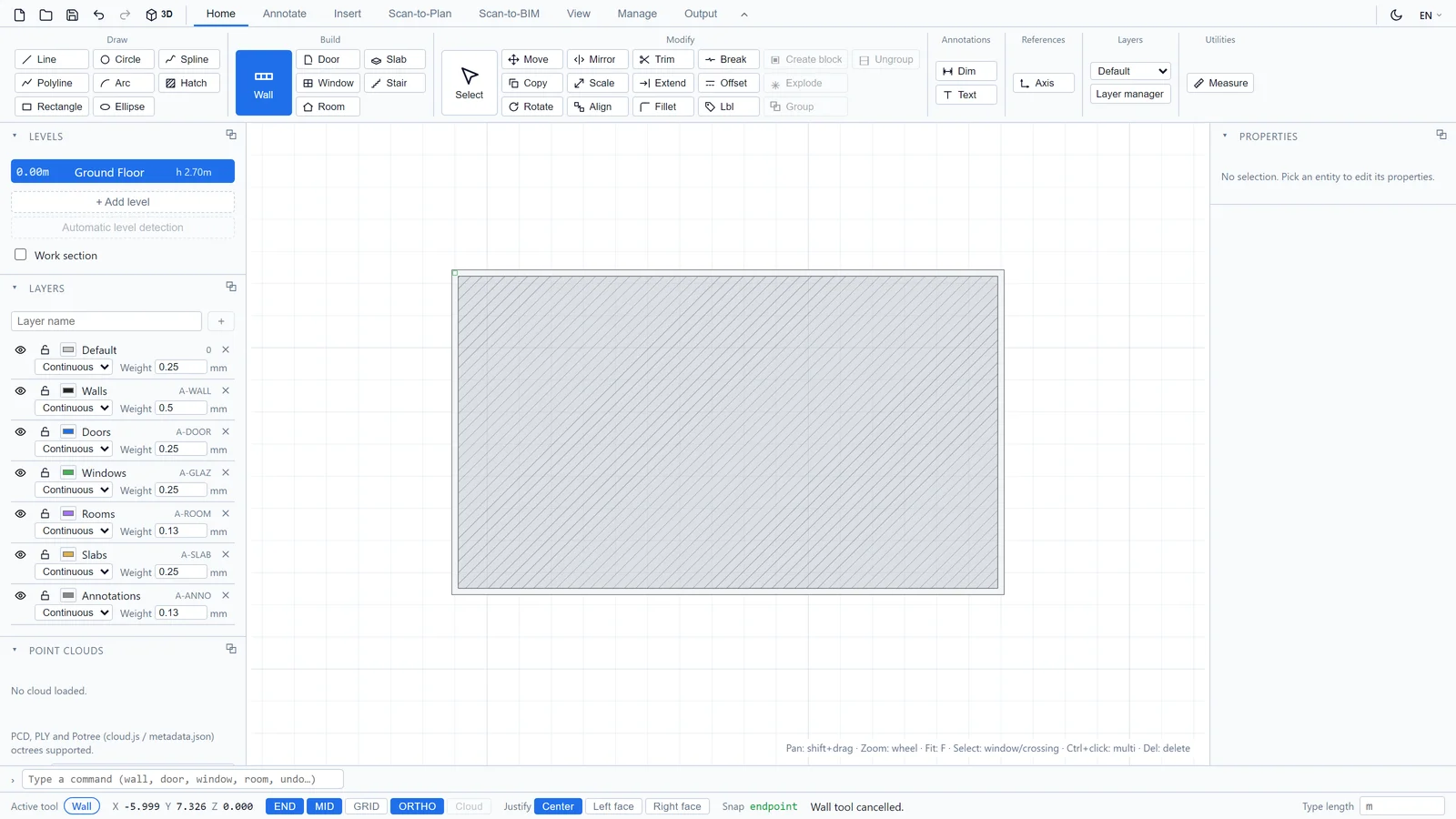

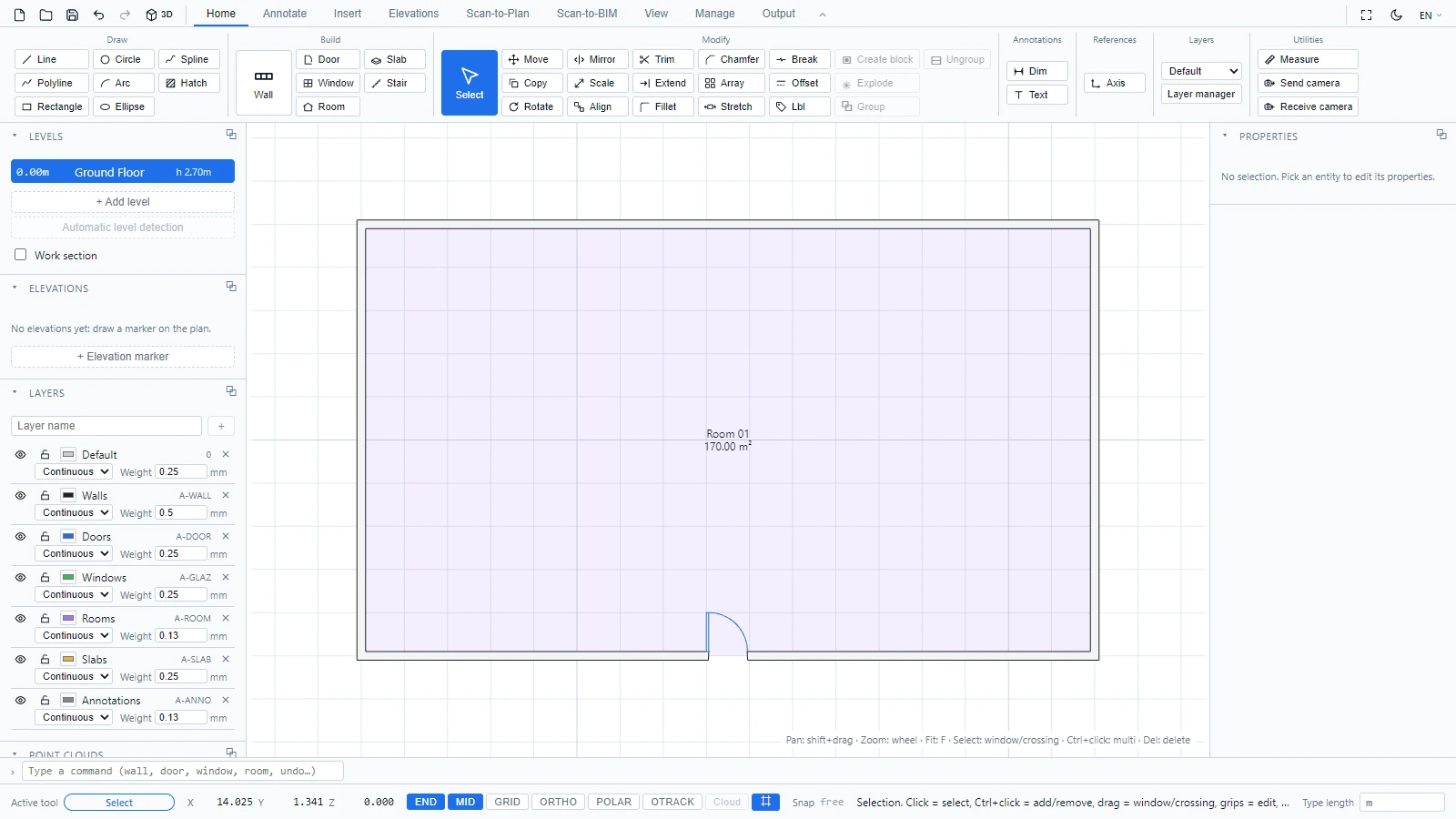

En sluten väggslinga med sitt automatiskt identifierade rum

Hörn sammanfogas och rensas automatiskt, i 2D och i 3D-modellen.

Ändra vad en vägg är​

Markera valfri vägg för att redigera den i Egenskapspanelen: familj, tjocklek, höjd, invändig eller utvändig typ, referenslinje och material. Se Markera och redigera objekt.

Om du har frågor eller behöver ytterligare information, kontakta det tekniska teamet.
