Exportera en punktmoln med 360°-bilder från CoPre CHCNAV

CoPre av CHCNAV är en programvara för bearbetning och analys av punktmoln för yrkesverksamma inom 3D-laserskanning. Denna vägledning hjälper dig att säkerställa att dina panoramabilder är korrekt integrerade och läsbara vid export från CoPre.

Allmän information​

Med CoPre av CHCNAV kan du exportera:

  • LAS-fil
  • LAZ-fil
  • E57-fil
  • PTS-fil
  • 360 panoramabilder tillsammans med deras justerade positioner och orienteringar för noggrann visualisering på plattformen

För att bättre förstå de accepterade filformaten, se till att läsa artikeln "Accepterade filtyper".

Exportprocess​

Följ dessa steg för att exportera ditt punktmoln och 360°-panoramabilder:

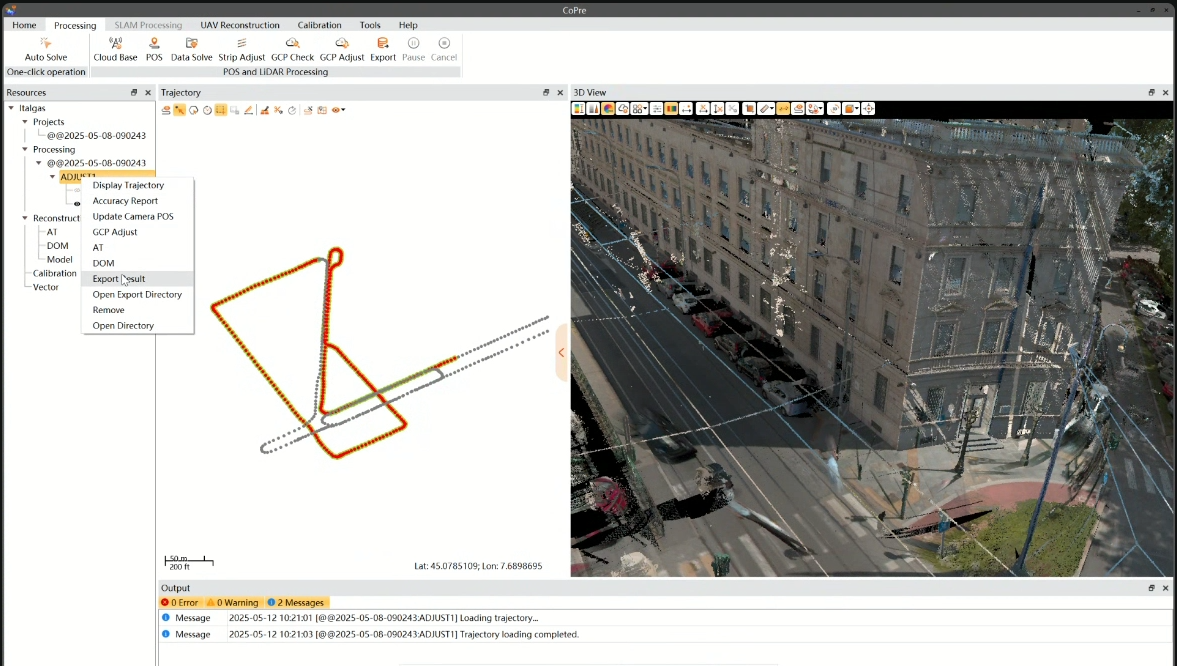

  1. Gå till resursmenyn i CoPre-projektet, högerklicka på dina bearbetade data och välj Exportera resultat från rullgardinsmenyn.

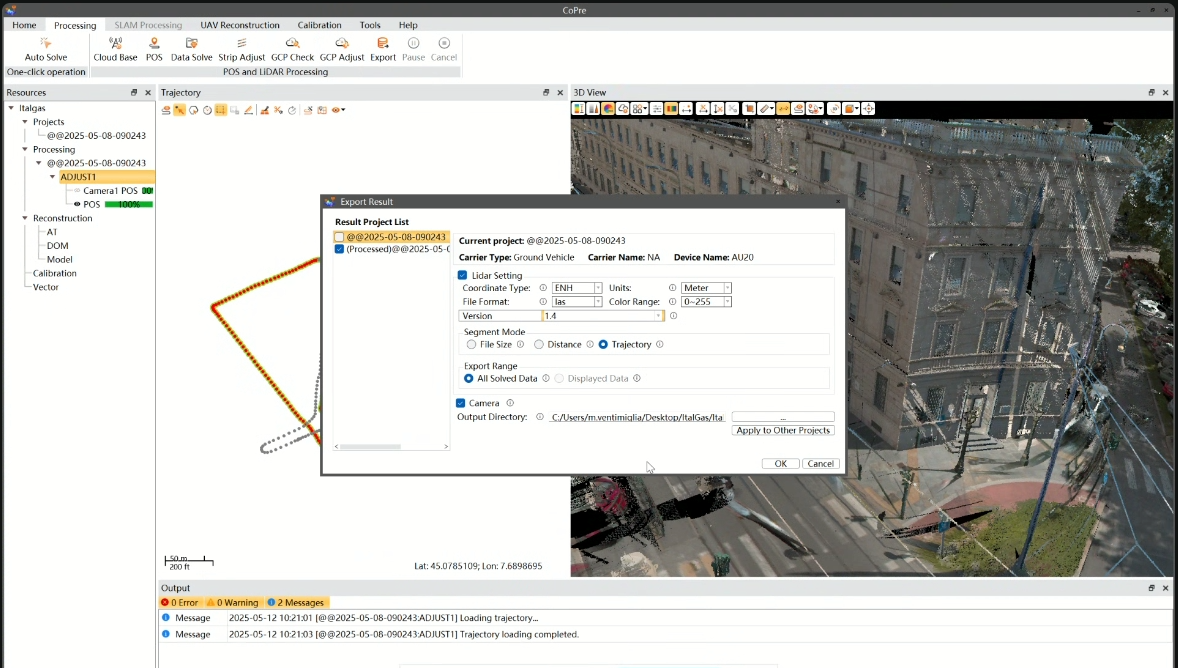

  1. I exportfönstret, välj det lämpliga projektet från Resultatprojektslistan, välj det önskade filformatet och ställ in exportintervallet till "All lösta data" för att säkerställa att all relevant data inkluderas. Markera rutan "Kamera" för att inkludera panoramabilder och kameraspecifikationer.

  1. Den exporterade datan kommer att organiseras i undermappar baserat på din CoPre-version och projektkonfiguration.

    • Camera1/ - Innehåller metadata och panoramabilder (om de exporterades).
    • Scanner1/ - Innehåller punktmolnfilen i det format du valt under exporten. När du har punktmolnfilen i Scanner-undermappen, kan du lägga till den i ett projekt på plattformen och vänta på att uppladdningen och konverteringen ska slutföras innan du laddar upp bilderna.

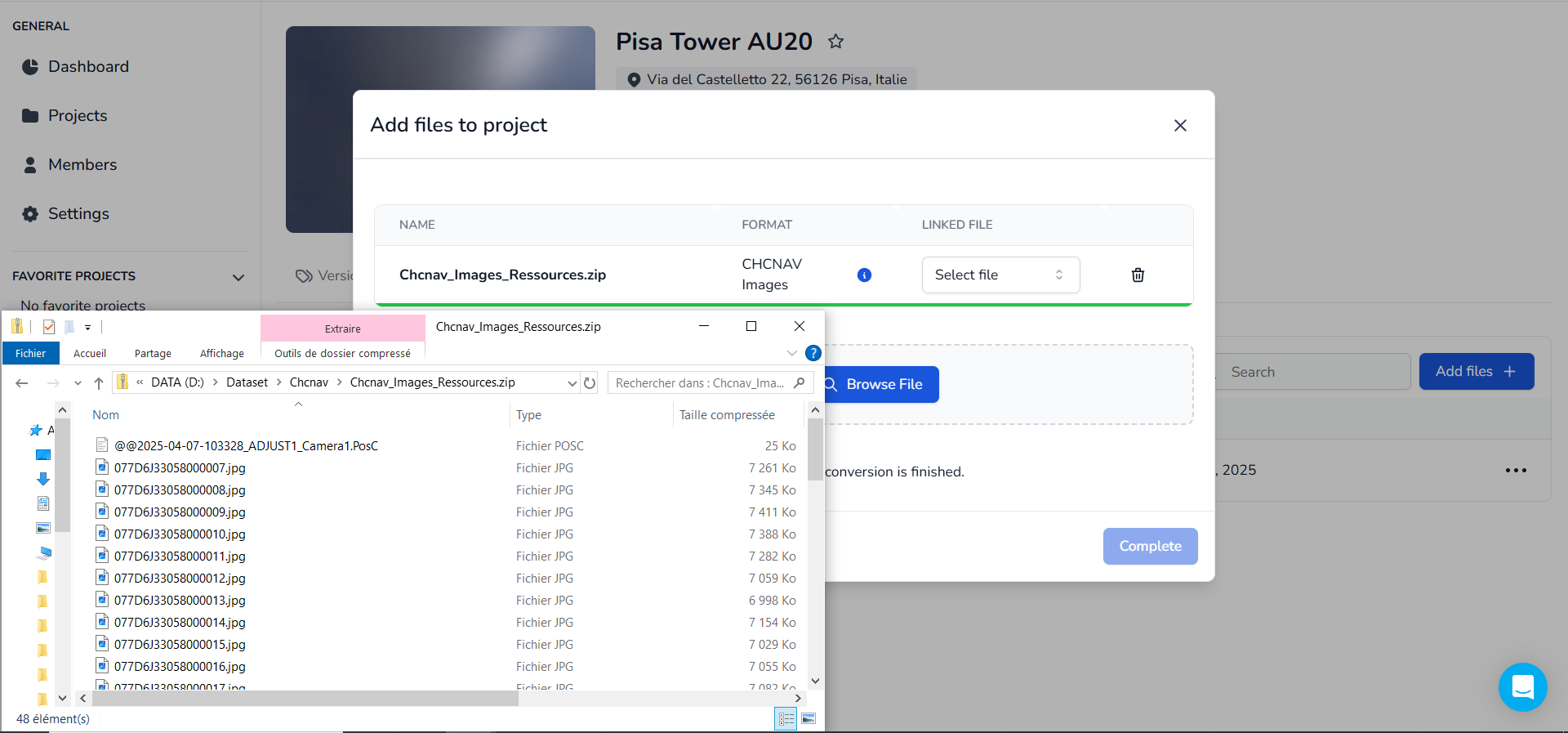

  2. För att förbereda panoramabilder för uppladdning, navigera till undermappen Camera1 och leta efter en fil med .PosC-tillägget, vanligen namngiven enligt följande format: @@yy-mm-dd-id_ADJUST1_Camera1.PosC eller ditt anpassade projektnamn. Om bilderna inte finns i denna mapp, kontrollera den ursprungliga projektplatsen. Välj alla bilder tillsammans med PosC-filen och ZIP:a dem. För att verifiera PosC-filen, öppna den med en textredigerare, webbläsare eller IDE.

  3. När punktmolnet har slutfört konverteringen och är synligt, ladda upp ZIP-filen till projektet och välj punktmolnet i länkaren. Systemet upptäcker automatiskt huruvida det kommer från CHCNAV📥. När panoramabilderna har bearbetats kommer punktmolnet att inkludera alla skanningspositioner och deras associerade panoramavyer, vilket möjliggör smidig navigering mellan skanningsstationer inom applikationen.

Om du har några frågor eller behöver ytterligare hjälp, kontakta gärna det tekniska teamet.
