Automatisk inpassning av en 3D-modell till ett punktmoln

För att använda auto-align, måste du redan ha en 3D-modell i 3D Application.

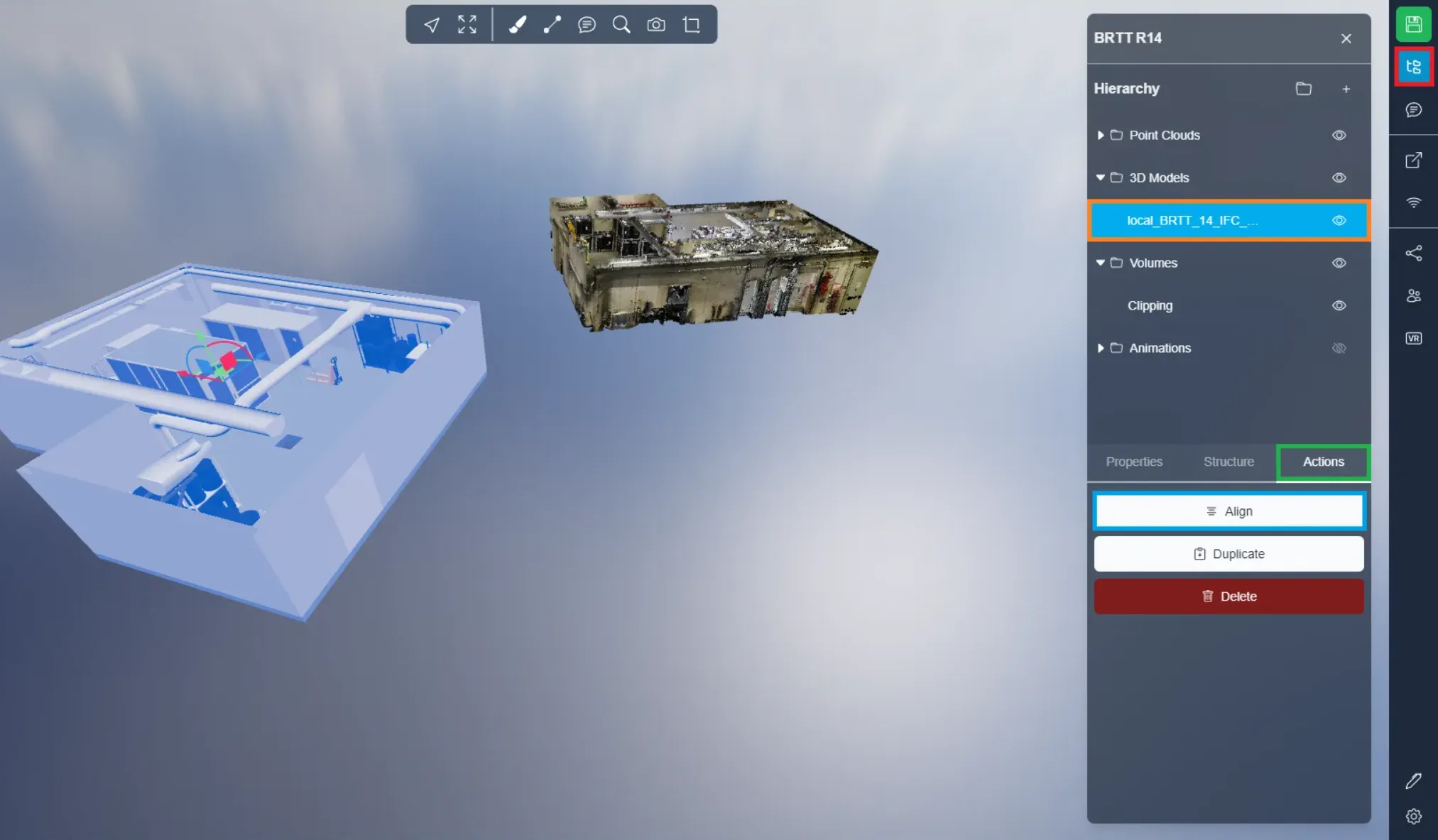

Välj din modell från Projektmenyn, öppna sedan fliken Actions och klicka på knappen Align.

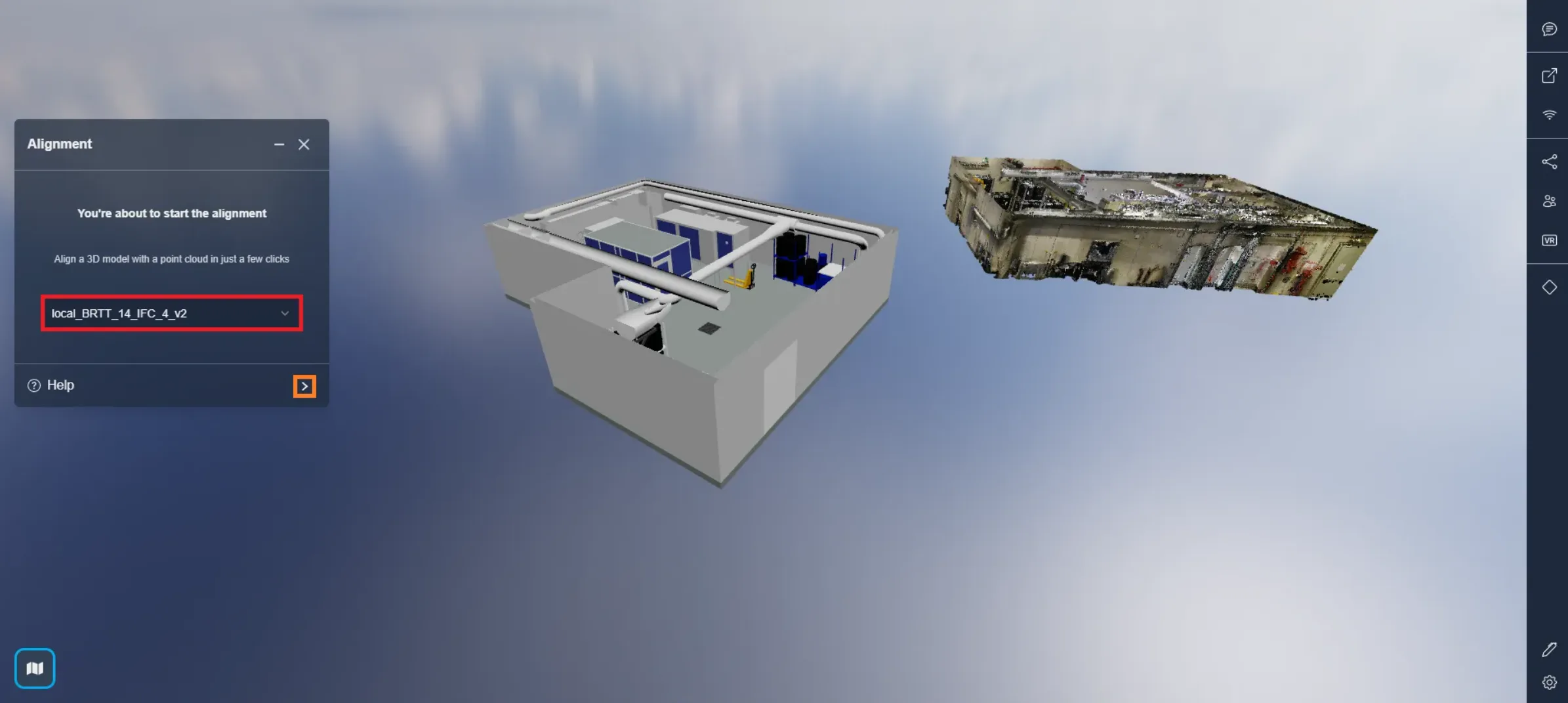

Detta öppnar nu ett fönster, du kan välja att justera en annan modell om du vill, som standard kommer modellen du valde i projektmenyn att användas. Klicka på pilen för att gå vidare till nästa steg.

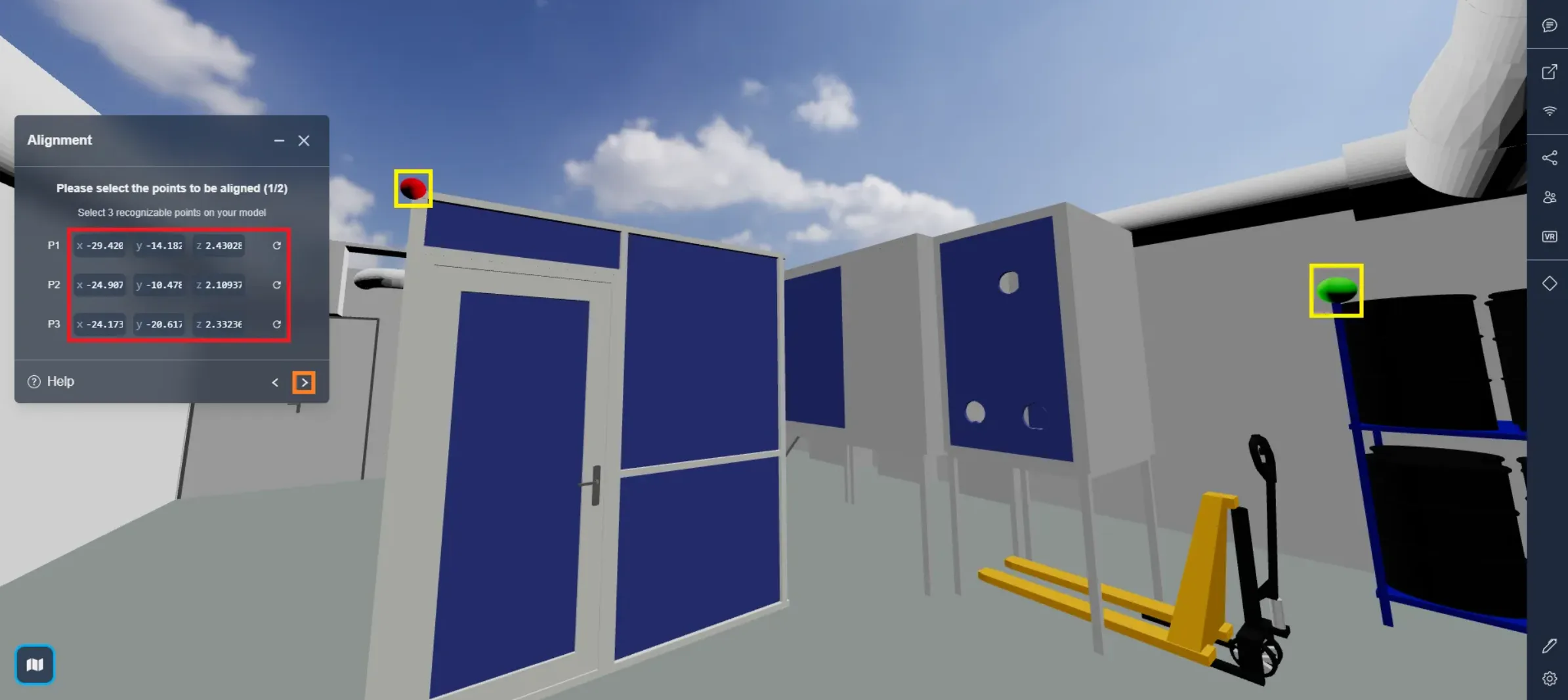

Först, klicka på en av + ikonerna för att börja placera dina punkter. Du kommer bli ombedd att placera 3 prickar på igenkännliga platser på din modell. I nästa steg kommer du bli ombedd att välja samma platser i spridningsdiagrammet, därför bör de vara lätt igenkännliga.



När du har placerat dina 3 punkter, klicka på pilen för att gå vidare till nästa steg. Du kan klicka på en av omförsöks-pilarna eller använda X-, Y- och Z-positionerna för att flytta punkterna.

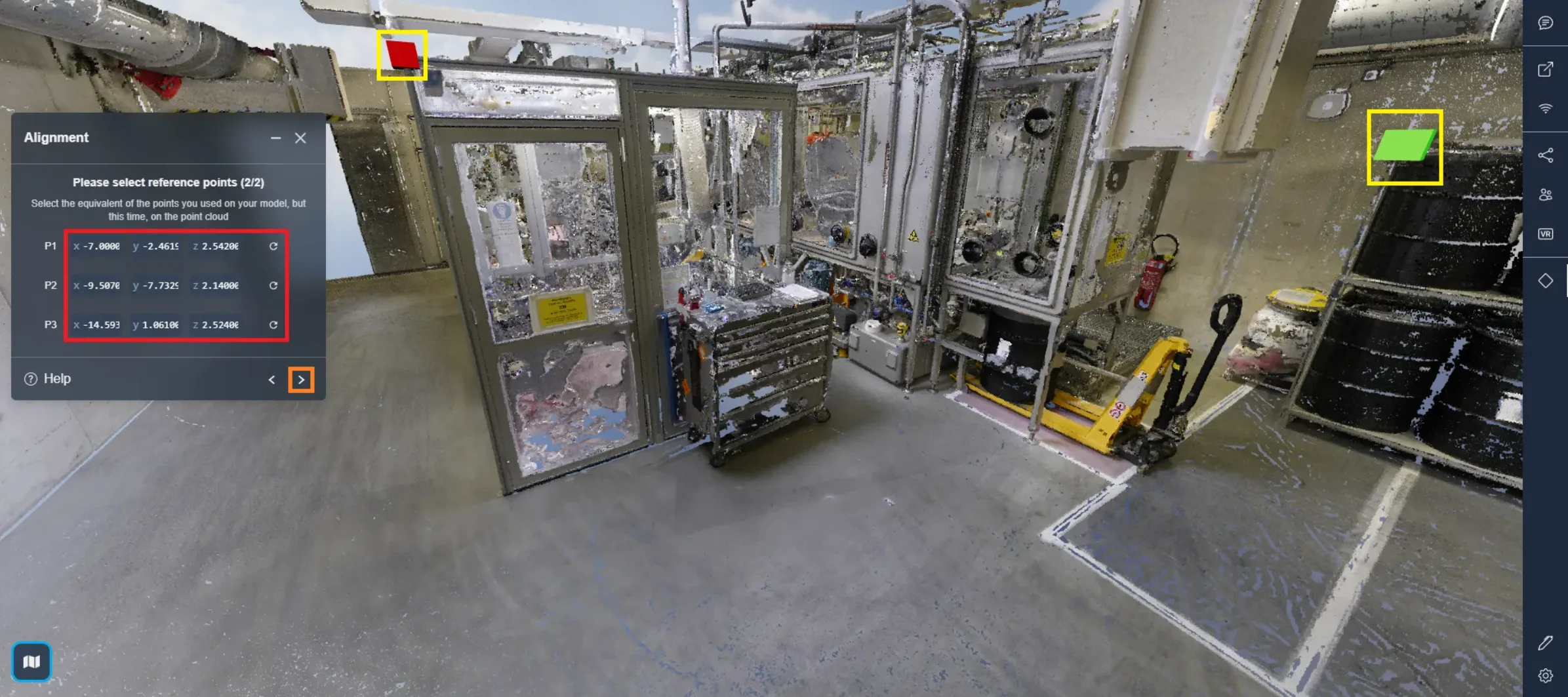

Nu gör samma sak i spridningsdiagrammet, med kvadrater den här gången.



När du har placerat dina 3 kvadrater, klicka på pilen för att gå vidare till nästa steg. Du kan klicka på en av omförsöks-pilarna eller använda X-, Y- och Z-positionerna för att flytta kvadraterna.

Kom ihåg att placera kvadraterna på samma platser som på mallen och matcha färgerna, den gröna punkten på mallen sitter högst upp på fatstället, så den gröna rektangeln bör också vara högst upp på fatstället i punktmolnet.

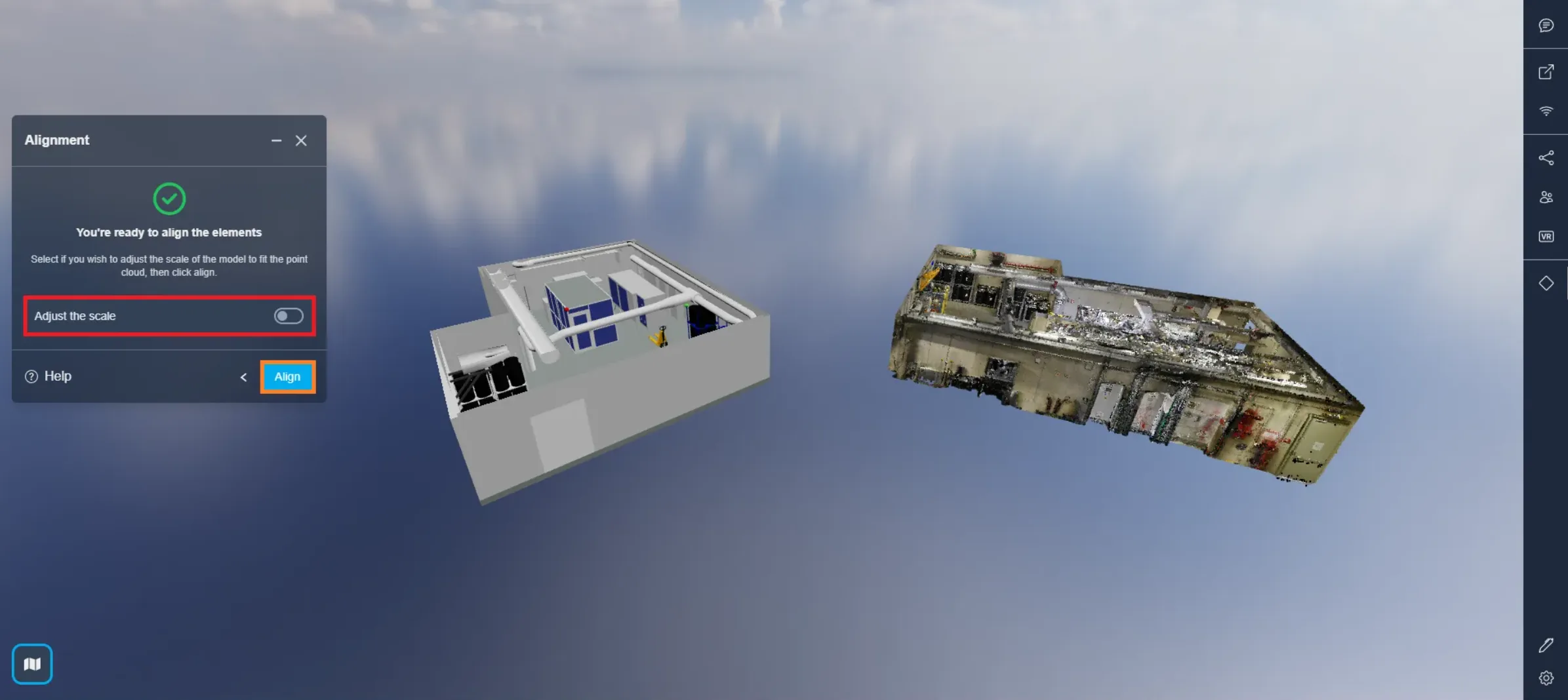

När allt är konfigurerat, klicka på Align för att justera modellen mot punktmolnet, du kan Adjust Scale för att säkerställa att modellen passar punktmolnet perfekt, vi rekommenderar att använda detta alternativ endast om modellen inte skapades i korrekt skala, annars lämna det som standard.

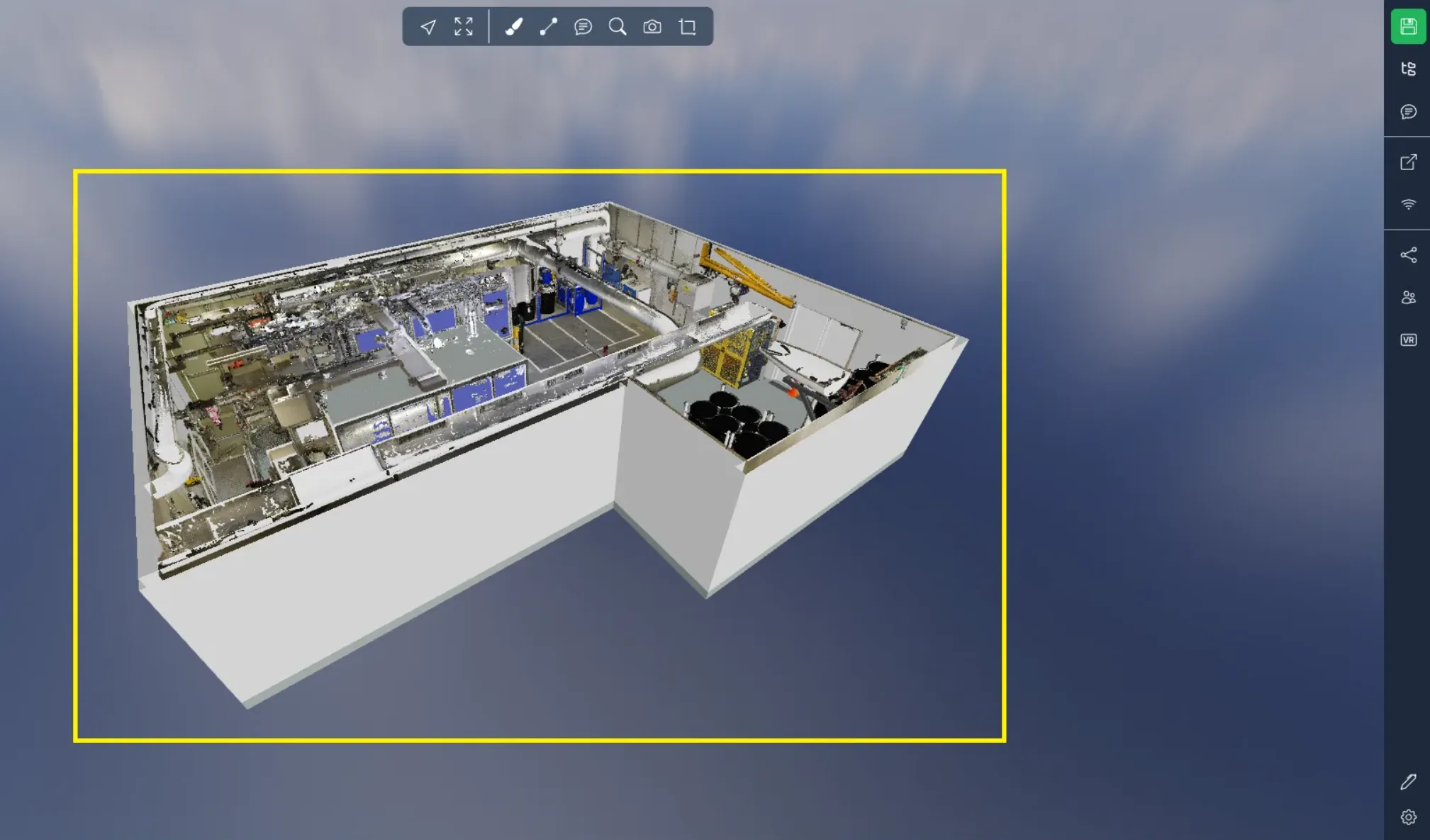

Här kan du se resultatet efter att ha justerat modellen mot punktmolnet. Trots att den här funktionen finns rekommenderar vi fortfarande att använda georefererade data för att säkerställa en perfekt passform och eliminera fel som kan uppstå om justeringsverktyget inte används noggrant.



Om du stöter på problem finns vårt supportteam här för att hjälpa till. Trevlig utforskning!
