Snittplan

Verktyget för sektionsplan gör det möjligt för dig att visa en sektion av ett punktmoln som en skiva, vilken kan vara antingen horisontell eller vertikal. Du har kontroll över dess position och tjocklek, vilket låter dig anpassa visualiseringen efter dina behov.

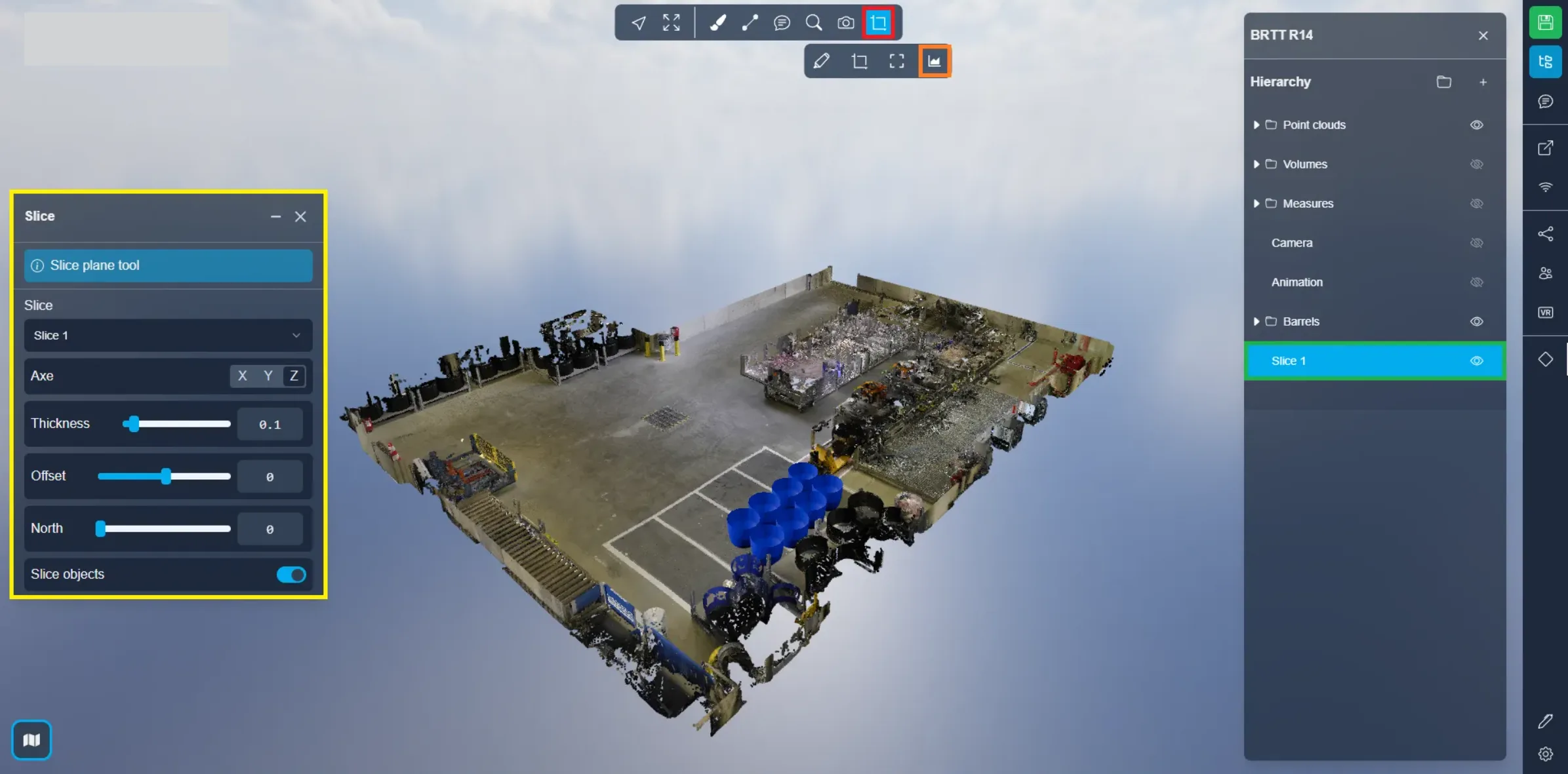

För att skapa en sektionsplan, navigera till klippboxmenyn och välj det sista alternativet. Alternativt kan du komma åt den här funktionen från projektmenyn efter att skivan har skapats.

Låt oss börja med att undersöka effekten av att använda var och en av axlarna.

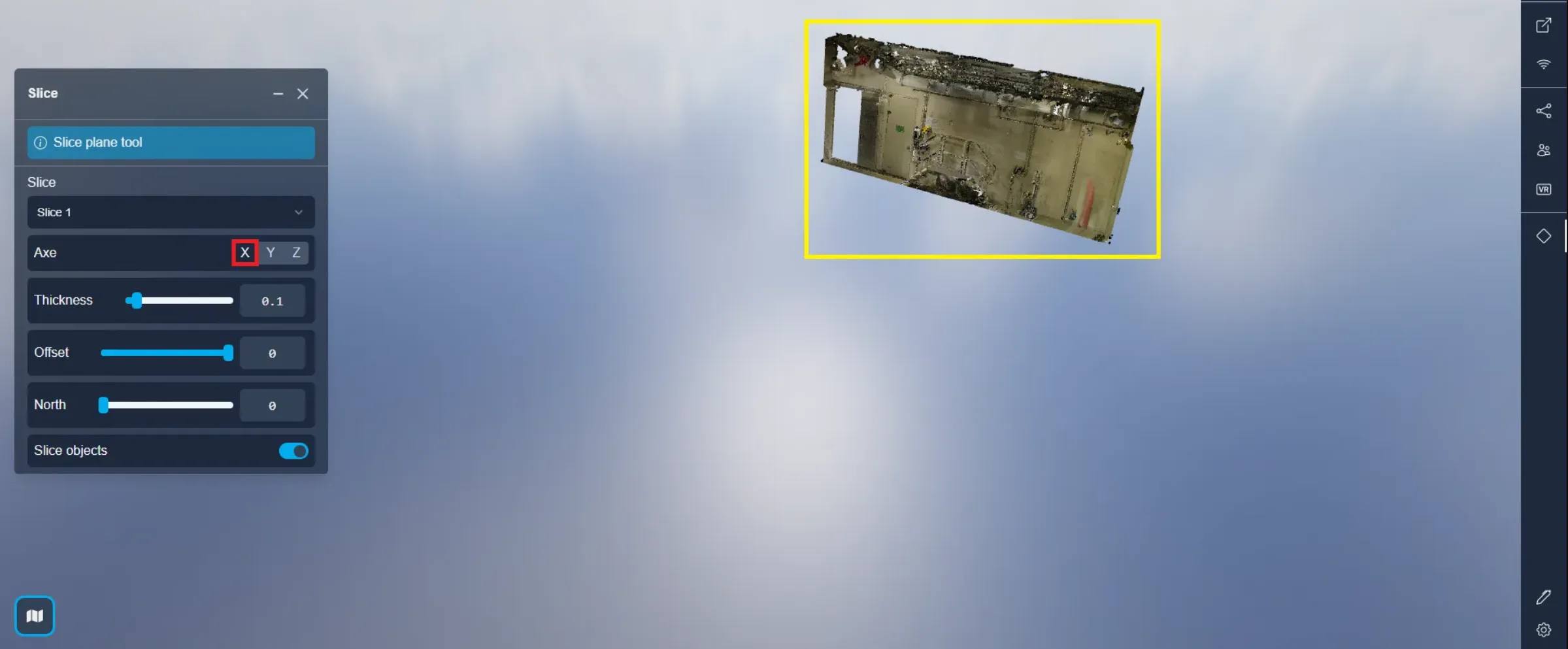

X-axeln kommer att skära projektet vertikalt längs väst/öst-axeln.

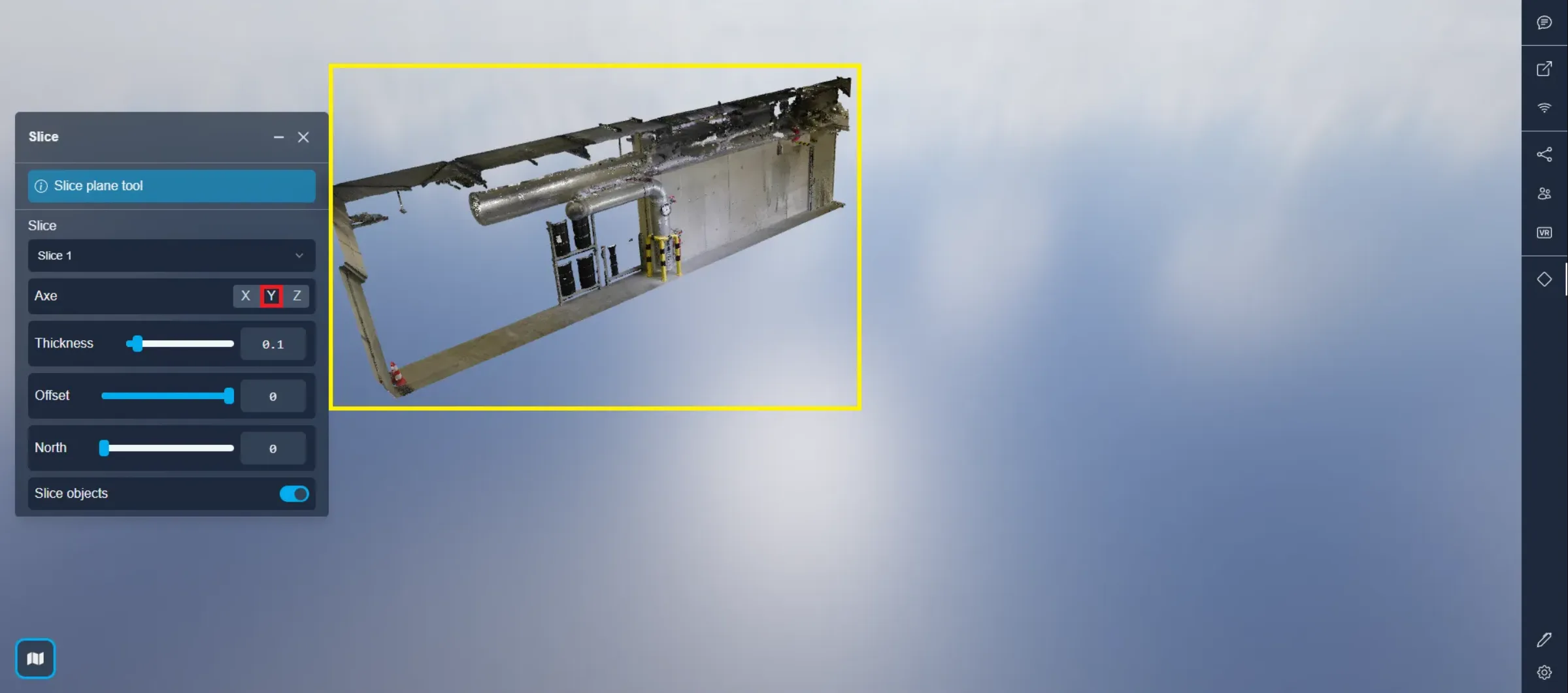

Y-axeln kommer att skära projektet vertikalt längs nord/syd-axeln.

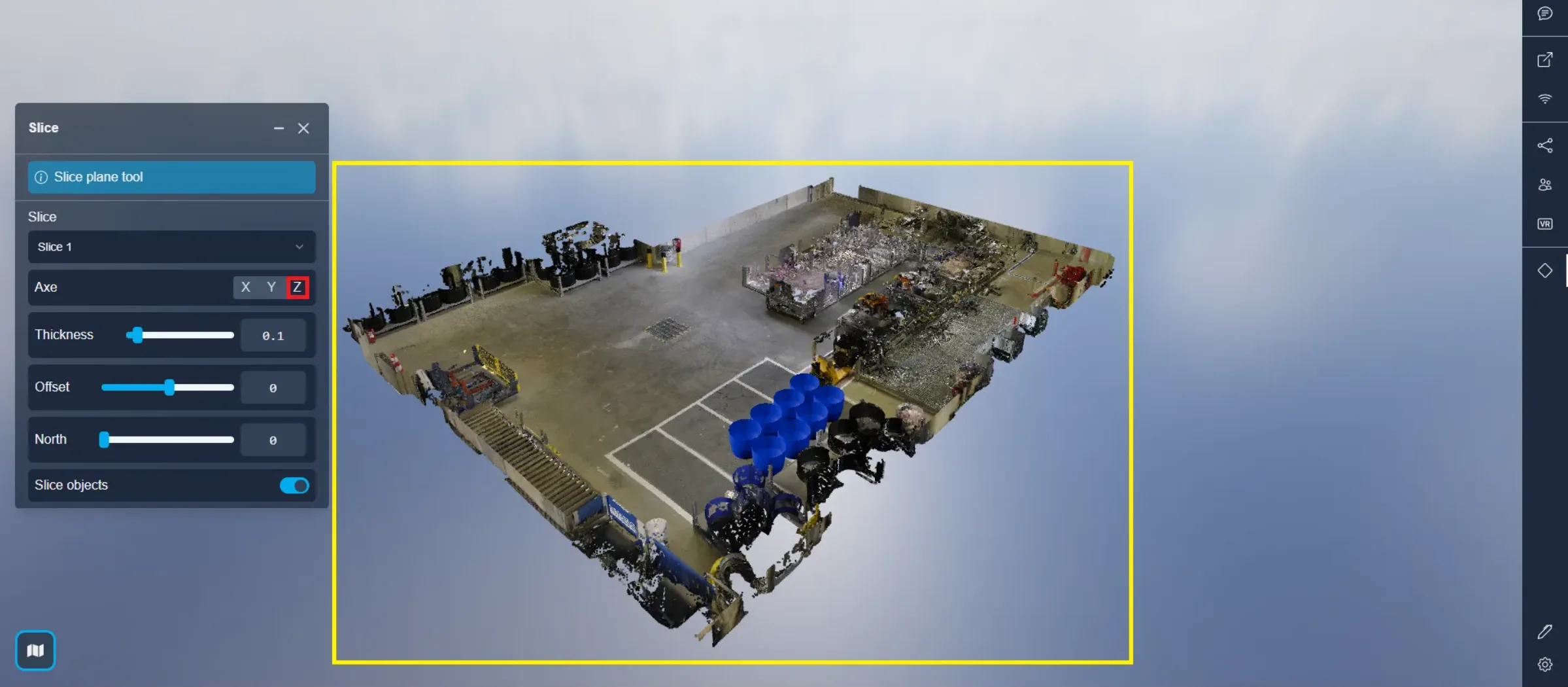

Z-axeln kommer att skära projektet horisontellt.

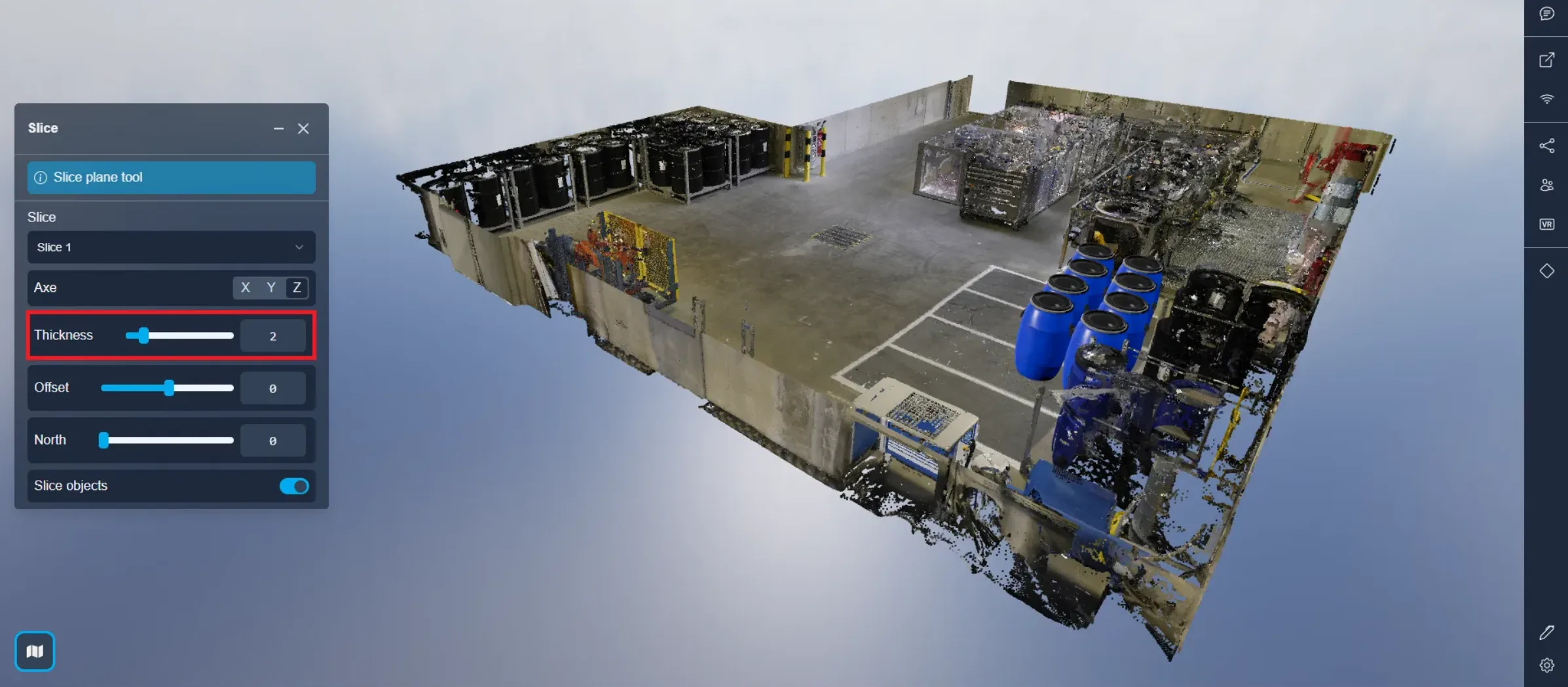

Den första reglaget låter dig välja tjockleken på skivan.

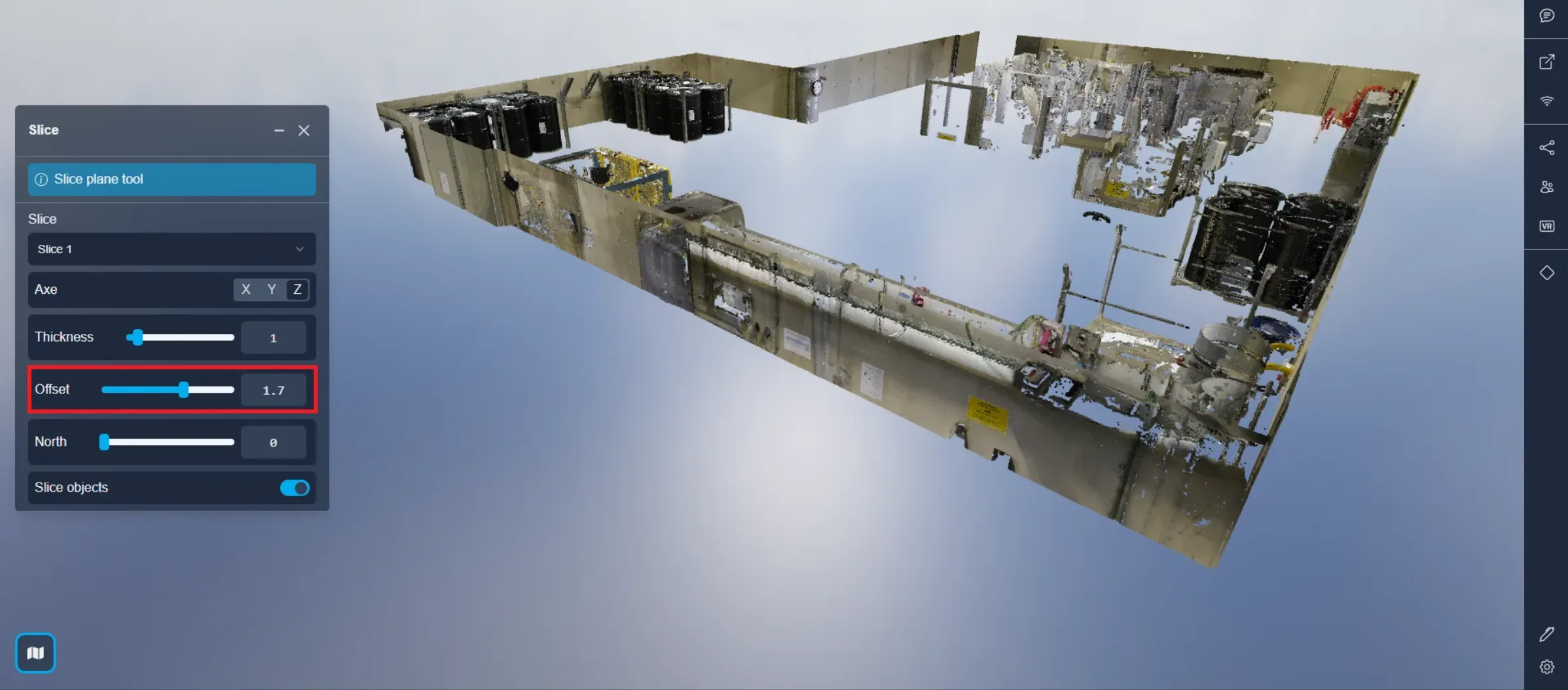

Offset låter dig justera positionen på skivan. I detta sammanhang, med Z-axeln vald, motsvarar ett värde av 0 marknivån.

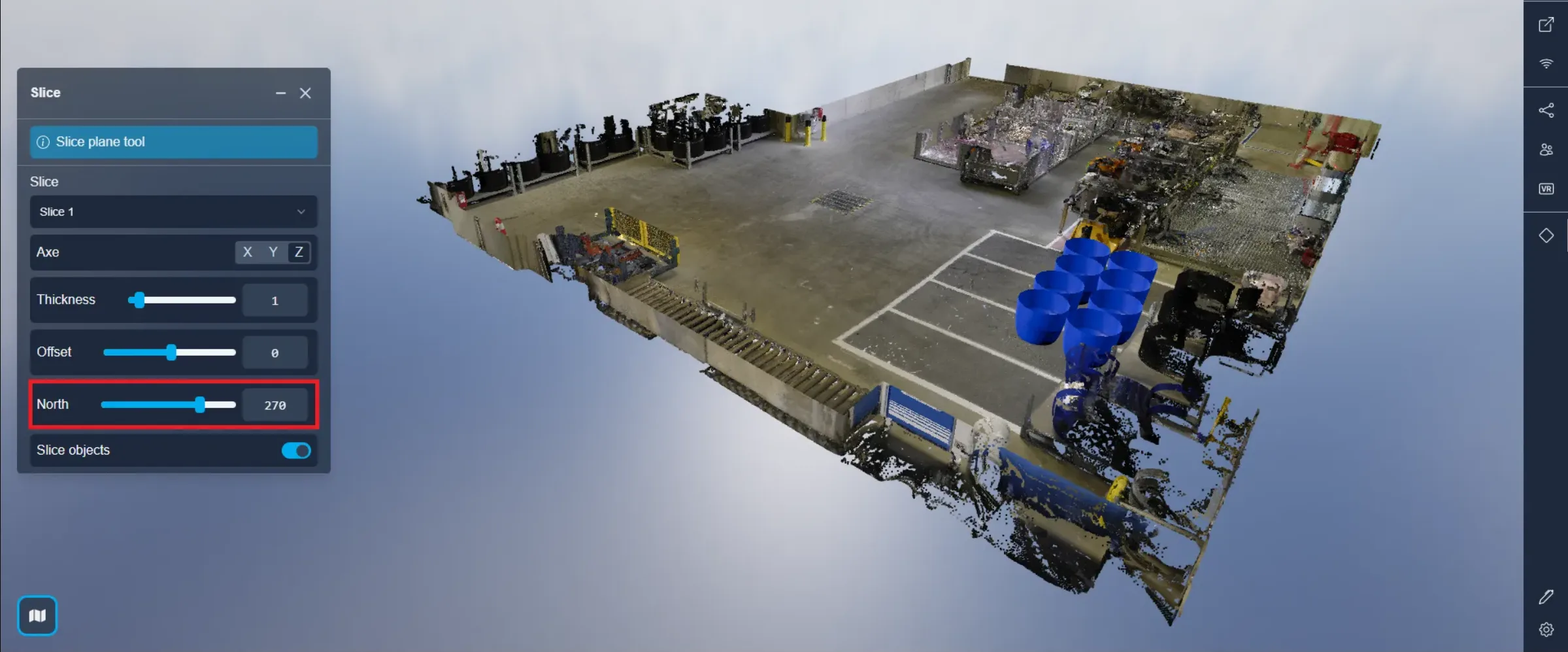

För att rikta in X- och Y-axlarna med byggnadens linjer, kan du justera projektets Nord-orientering.

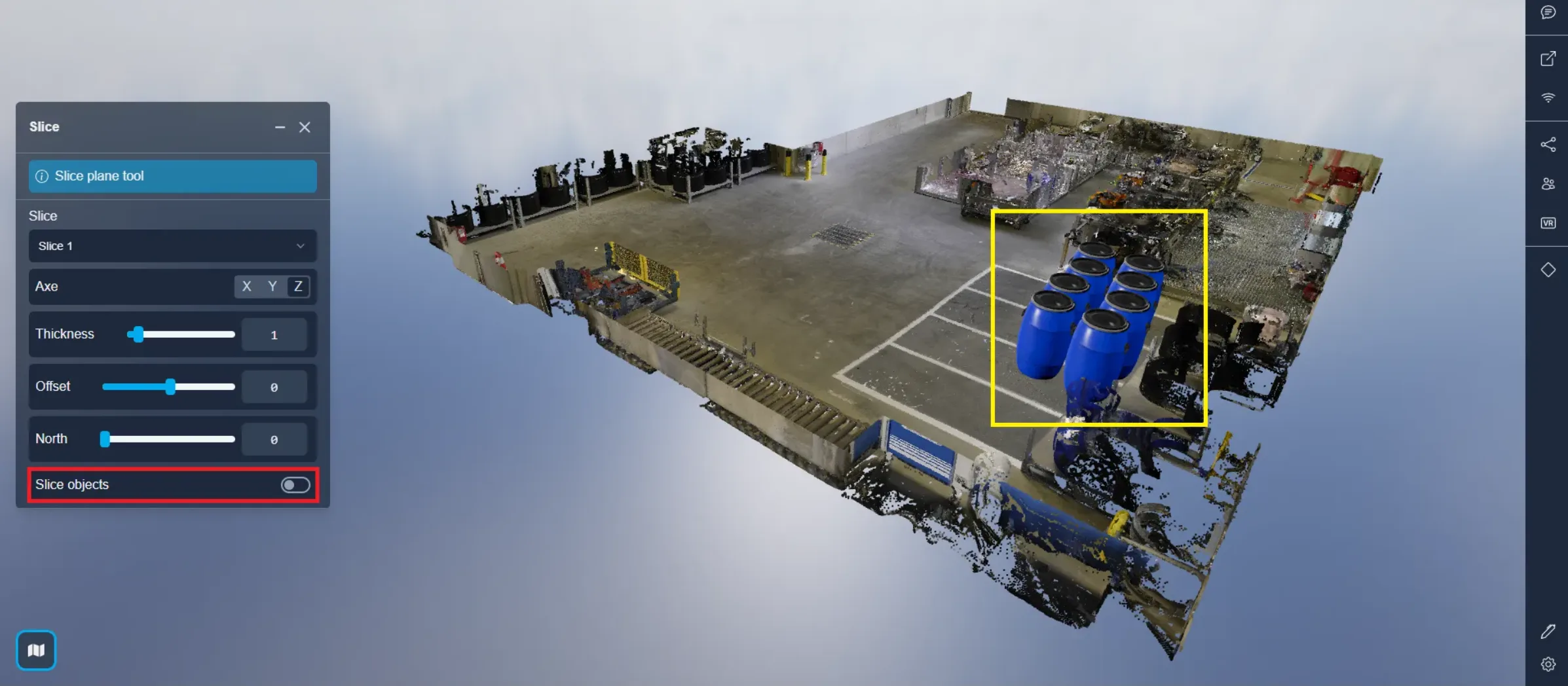

Det sista alternativet låter dig välja om du vill inkludera 3D- och 2D-objekt när du använder en sektionsplan, eller att enbart skära igenom punktmolnet.

Du kan skapa vertikala profiler som kan exporteras genom att titta på denna artikel.

Om du stöter på problem, finns vårt supportteam här för att hjälpa dig. Trevlig utforskning!
