Экспорт файла e57 с 360° изображениями из FARO SCENE

FARO SCENE — это программное обеспечение для обработки и анализа облаков точек, предназначенное для профессионалов в области 3D лазерного сканирования. Этот гайд поможет вам убедиться, что ваши панорамные изображения правильно интегрированы и читаемы при экспорте из FARO SCENE.

Общая информация

Формат .e57 может хранить данные облаков точек от лазерных сканеров и других 3D-симуляторов, а также связанные 2D-изображения и основные метаданные. Чтобы лучше понять формат e57, обязательно прочитайте статью "Лучшее понимание файлов e57".

С помощью FARO SCENE вы сможете экспортировать:

• Структурированный e57 со всеми станциями внутри (рекомендуется для платформы)
• Структурированный e57 для каждой станции (не рекомендуется для платформы)
• Унифицированный e57 (не рекомендуется, вы потеряете структуру, просмотр пузырьков невозможен)

Процесс экспорта

Следуйте этим шагам, чтобы экспортировать файл e57 с изображениями 360°:

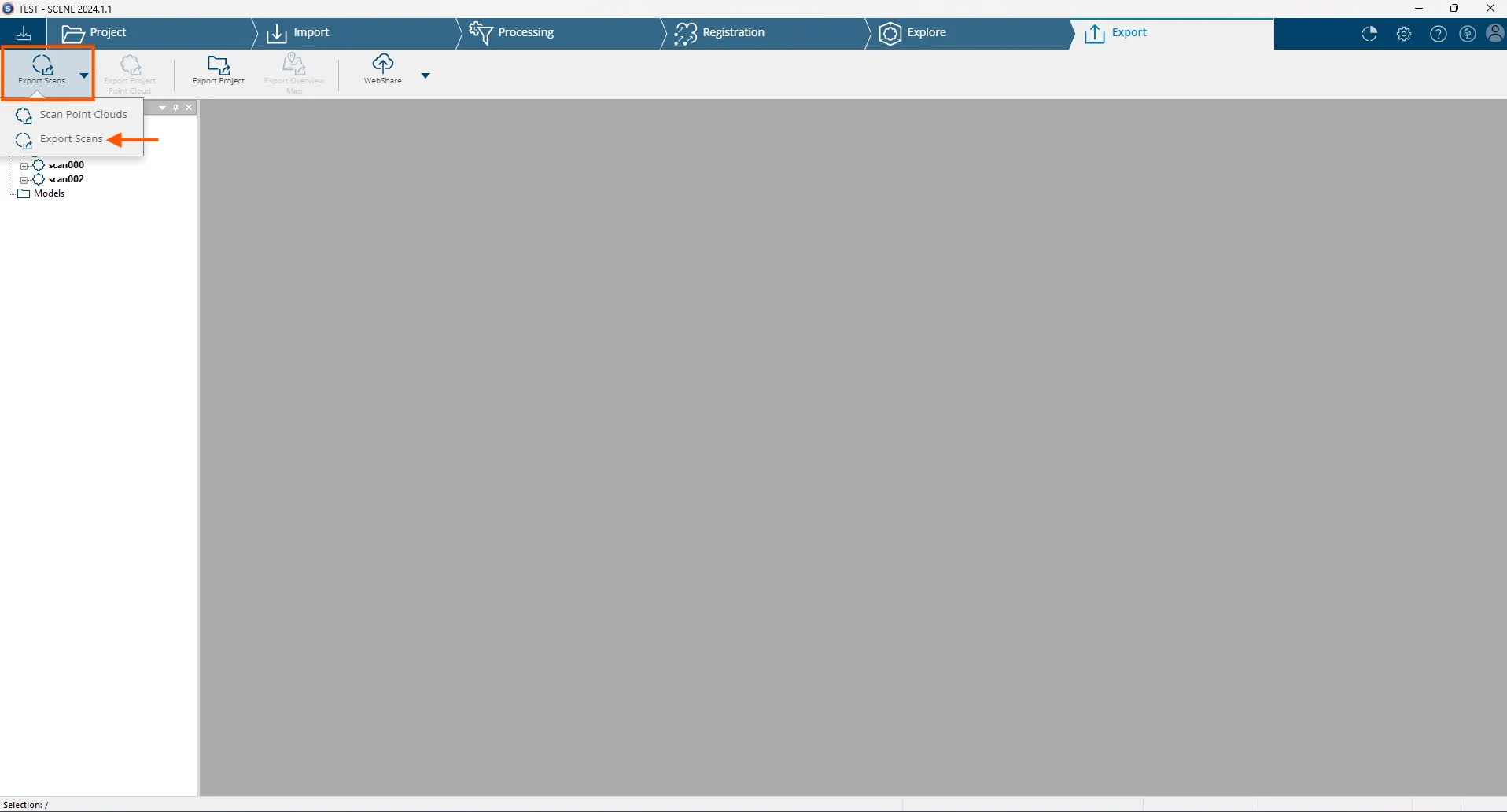

1. На верхней панели FARO SCENE выберите вкладку Экспортировать сканы, чтобы начать процесс экспорта.

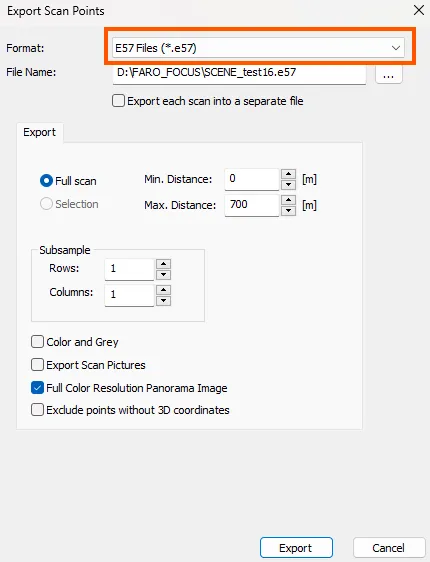

2. В окне Экспортировать точки сканирования выберите e57 Файлы из выпадающего меню Формат. Этот формат идеален для сохранения как данных облака точек, так и панорамных изображений.

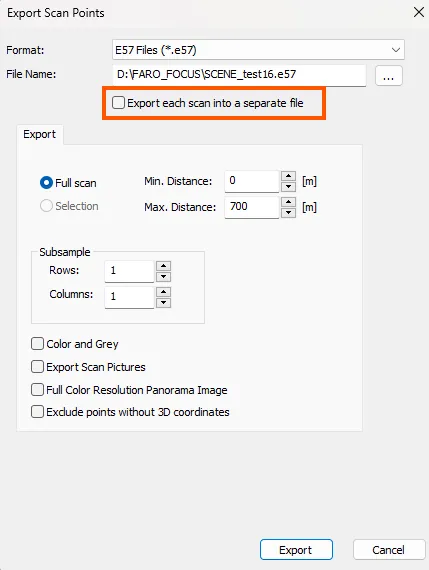

3. Убедитесь, что вы сняли флажок с опции Экспортировать каждый скан в отдельный файл. Это позволяет сгруппировать все сканы в один файл .e57, содержащий все позиции сканирования, что рекомендуется для оптимальной работы на платформе.

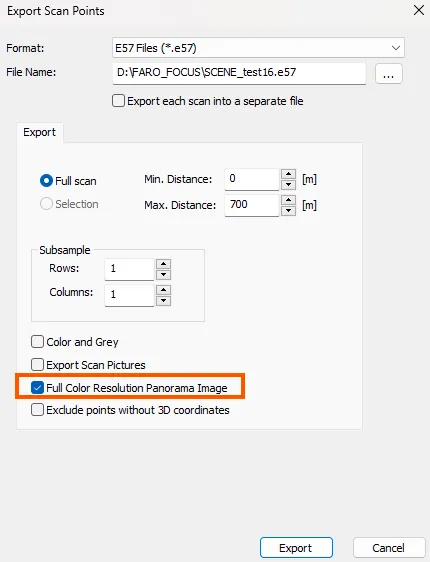

4. Убедитесь, что опция Полноцветное разрешение панорамного изображения выбрана. Это необходимо для того, чтобы изображения 360° были видимы при импорте на платформу. Без этой опции панорамные изображения не будут включены в экспорт.

После экспорта файла вы можете добавить его в проект на платформе, чтобы просмотреть как облако точек, так и захваченные 360° изображения. Структурированный формат e57 сохранит все позиции сканирования и их связанные панорамные виды, позволяя беспрепятственно перемещаться между позициями сканирования в приложении.

к сведению

Длительность процесса экспорта зависит от размера вашего проекта. По завершении вам нужно добавить файл e57 в ваш проект. Узнайте, как отправить файлы в проект.

Если у вас есть какие-либо вопросы или вам требуется дополнительная помощь, пожалуйста, свяжитесь с технической командой.
