Экспорт структурированных данных и панорамных изображений из Trimble RealWorks

RealWorks — это программное обеспечение для обработки и анализа облаков точек для профессионалов в области 3D лазерного сканирования, где у вас есть автоматизированные инструменты и workflows, специфичные для облаков точек, которые позволяют пользователям импортировать данные из облаков точек, а затем быстро обрабатывать, анализировать и создавать высококачественные готовые изделия для клиентов.

Общая информация

RealWorks позволяет пользователю экспортировать данные в форматах .e57, .PTX, .PTS и .RCP. Платформа в настоящее время совместима с форматами файлов .e57 и .RCP.

- ReCap (.RCP) — это формат, используемый программным обеспечением Autodesk для хранения пространственно индексированных данных облаков точек, где у вас есть:

• Файлы RCS, которые содержат фактические данные. Файлы начинаются с шестнадцатеричных значений "41444F4354" или в ASCII "ADOCT". Если это структурированный скан (с станциями), один .RCS равен одной станции.
• Файлы RCP — это проектные файлы, связанные с данными файлов RCS и содержащие метаданные. Файлы находятся в контейнере ZIP / XML.

- Формат .e57 — это формат, который может хранить данные облака точек от лазерных сканеров и других систем 3D-визуализации, а также 2D-изображения и связанные базовые метаданные. Чтобы лучше понять формат e57, обязательно прочитайте статью "Формат файла e57".

В этой статье мы покажем вам, как импортировать ваши данные с панорамными изображениями.

Почему экспортировать данные в .RCP вместо .e57 для платформы

Для того чтобы связать панорамные изображения с облаком точек на платформе и получить наилучшее качество работы от 3D приложения, вам необходимо экспортировать ваши данные в формате .RCP.

Сделав это, вы получите структурированный проект .RCP со всеми станциями, связанными в одном проекте (несколько файлов .RCS в папке поддержки проекта и один файл .RCP).

Экспорт проекта в формате .RCP сохранит названия станций, хранящиеся в файлах RCS, что поможет связать панорамы с каждой станцией. По неизвестным причинам, когда вы экспортируете данные в формате .e57 из RealWorks, названия станций не сохраняются внутри .e57, что делает невозможным связывание панорам с .e57 на платформе.

Имейте в виду, что если вы экспортируете ваши данные как .e57 из RealWorks, у вас будет несколько отдельных .E57 (один .e57 для каждой станции) вместо одного .e57 со всеми станциями внутри. И для наилучшей производительности 3D приложения рекомендуется использовать один .e57 со всеми станциями внутри, а не несколько .E57 (один .e57 на станцию) для одного и того же проекта.

Экспорт данных в .RCP из RealWorks

1. Загрузите ваши станции и внесите изменения, которые вы хотите сделать.

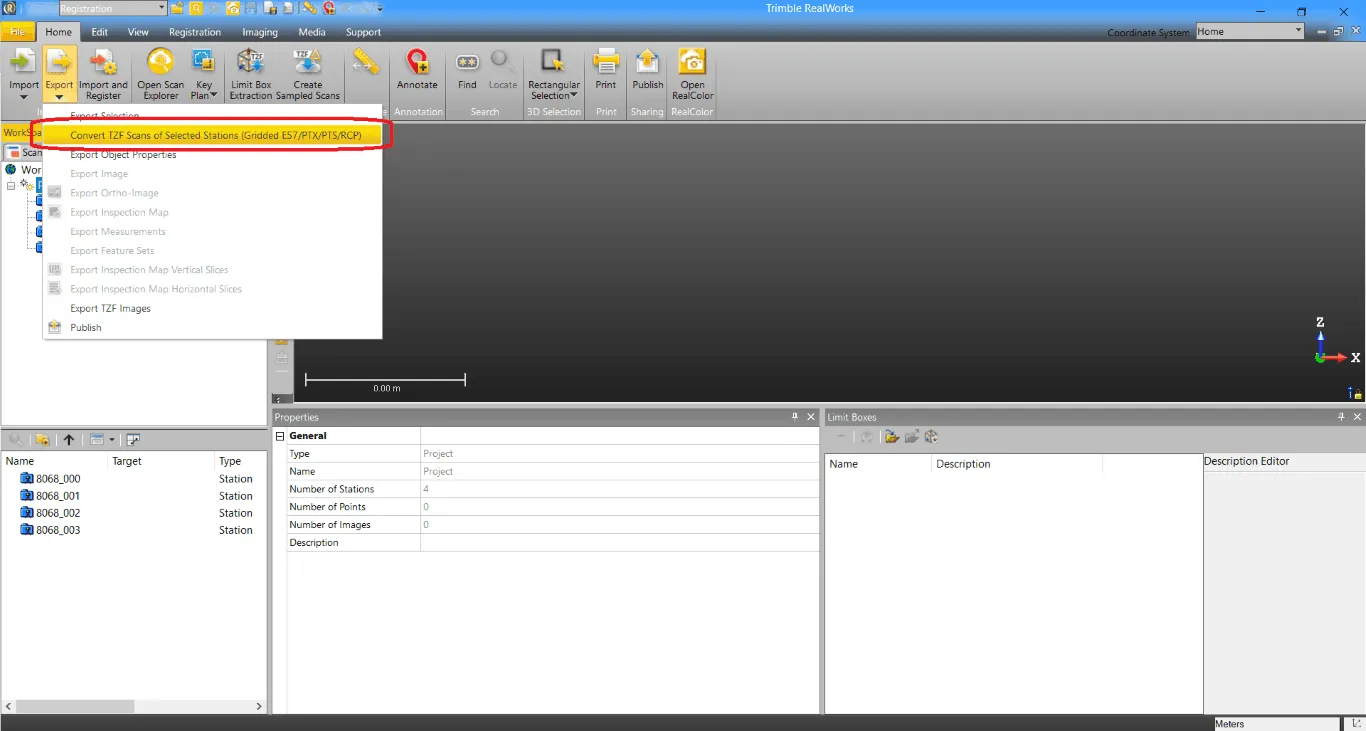

2. После завершения модификаций выберите проект и нажмите "Экспорт" с помощью значка на панели инструментов в верхнем левом углу окна, затем нажмите "Конвертировать TZF сканы выбранных станций (Gridded e57 / PTX / PTS / RCP)".

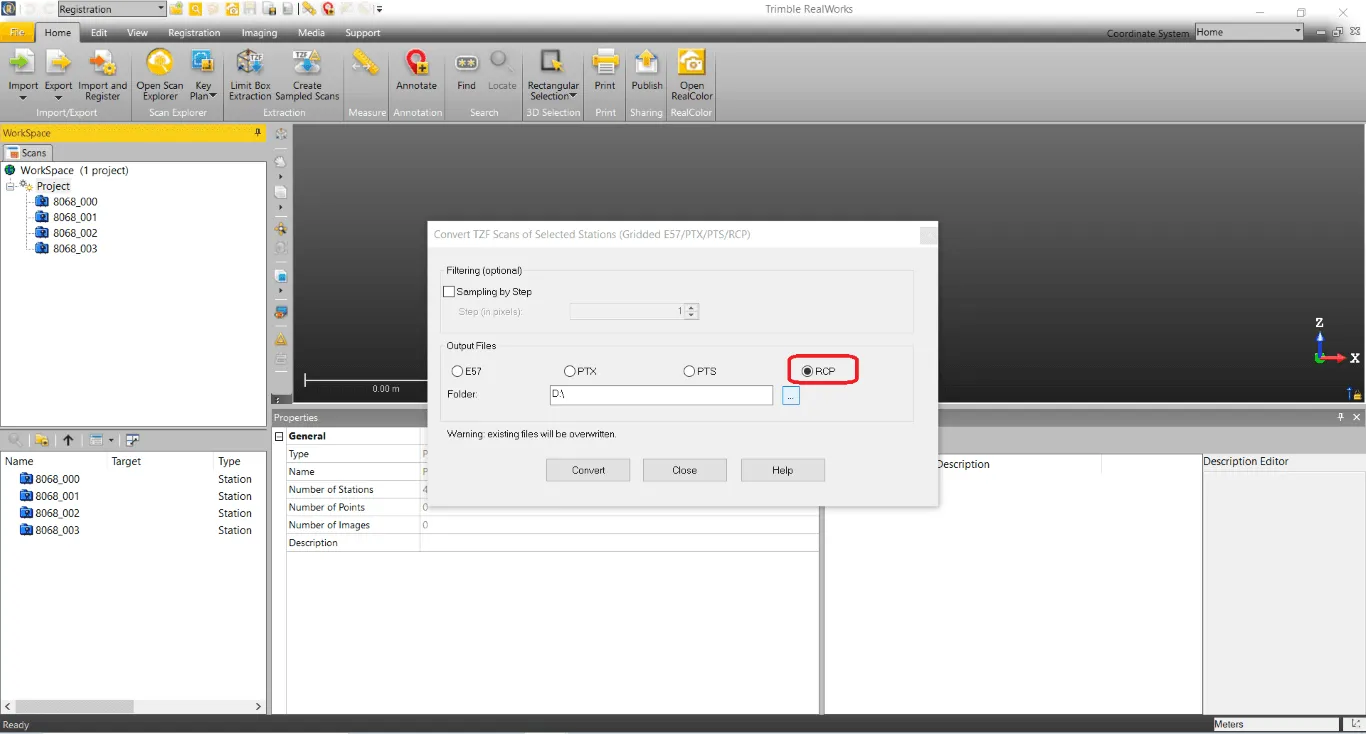

3. Откроется новое окно. Выберите желаемый формат экспорта, в данном случае .RCP, определите местоположение для экспорта и нажмите "Конвертировать", чтобы запустить процесс. Этот процесс может занять некоторое время.

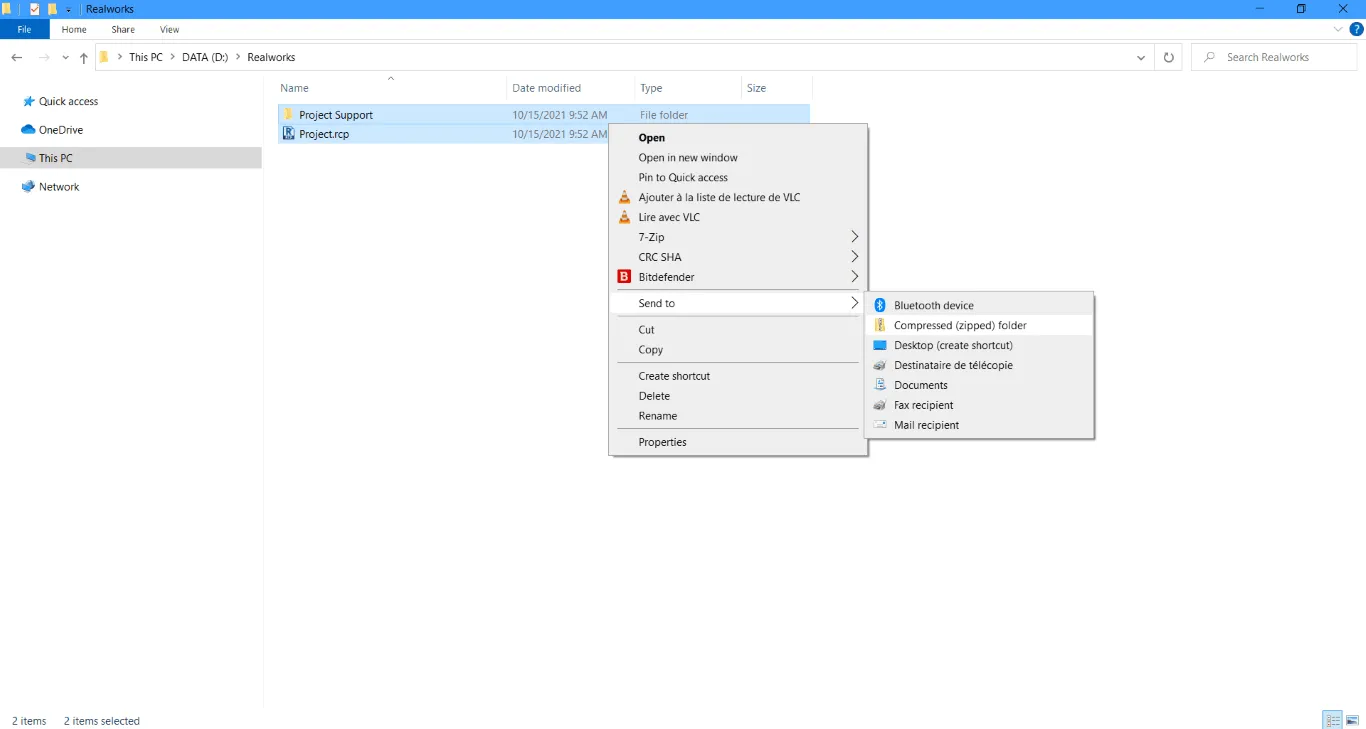

4. После завершения экспорта найдите папку и сжмите её (файл .RCP и поддержку проекта)

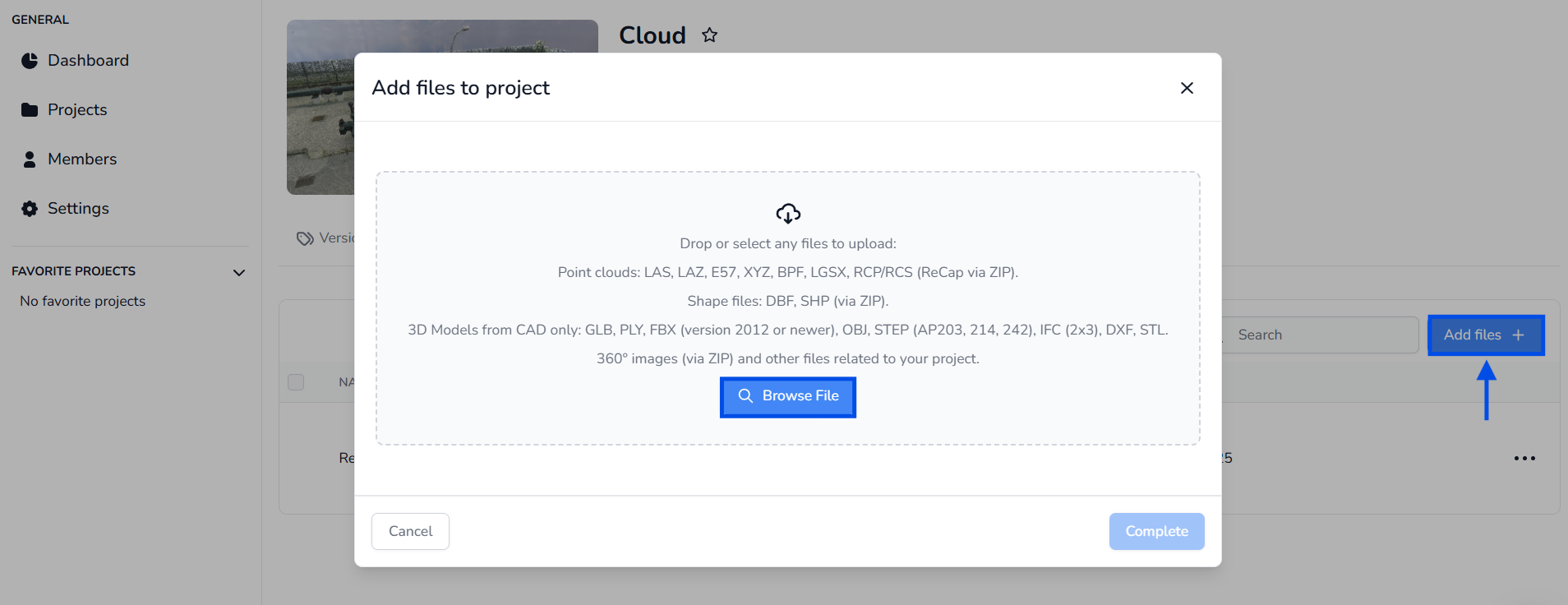

а затем вы можете загрузить ZIP-файл на платформу. Чтобы узнать, как загрузить файл в проект, пожалуйста, прочитайте статью "Добавление файлов в проект".

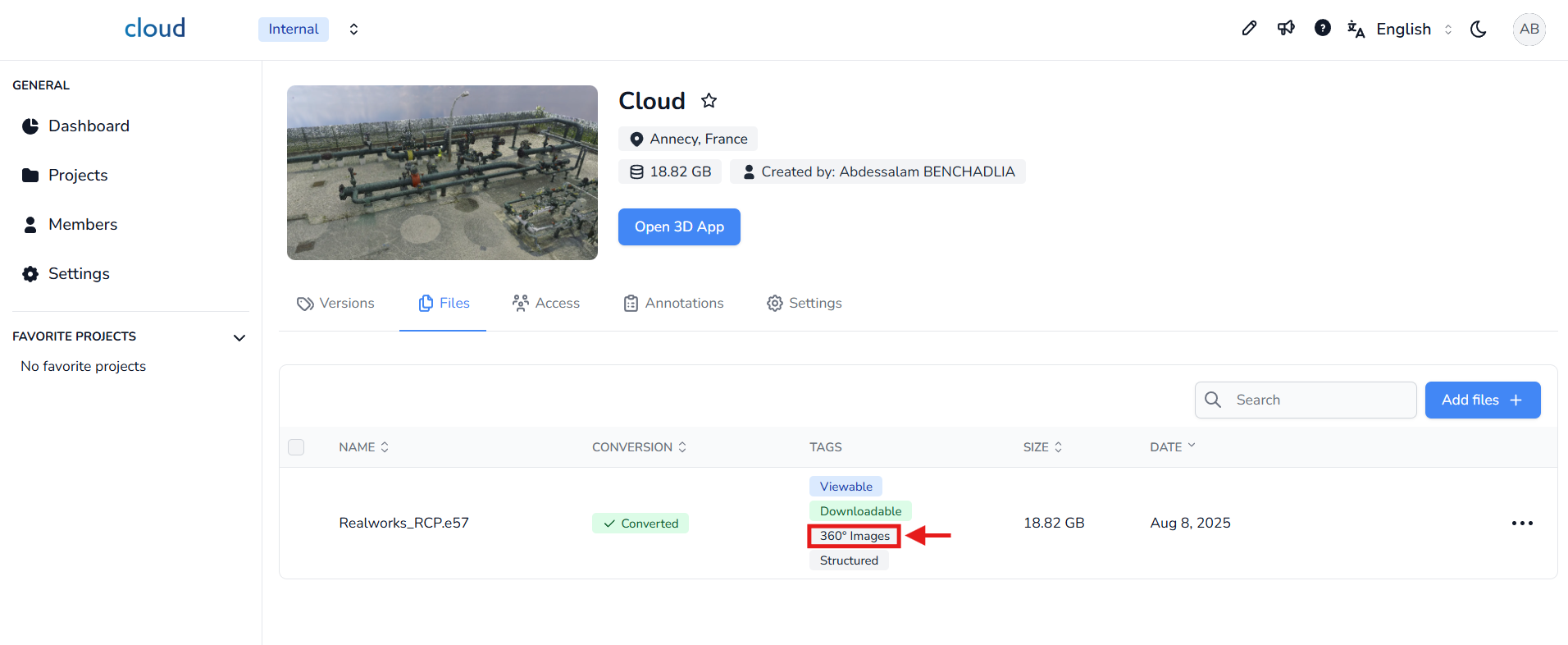

5. В конце этого процесса вы можете проверить, содержит ли файл Recap 360° изображения, наведя указатель мыши на тег 360° Images на вкладке Файлы вашего проекта.

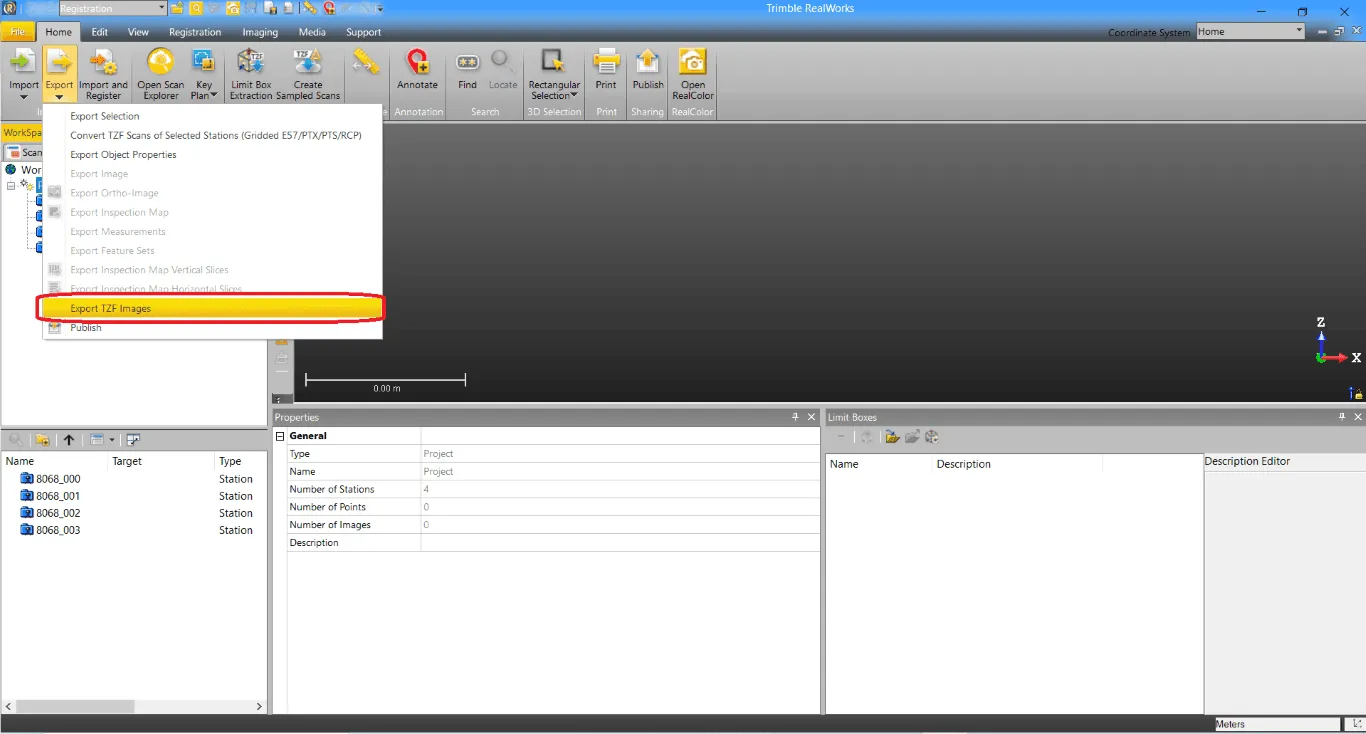

6. В случае если файл RECAP не содержит встроенных 360 изображений, вам необходимо экспортировать панорамные изображения из RealWorks. Для этого снова нажмите на значок "Экспорт" на панели инструментов в верхнем левом углу окна и нажмите "Экспортировать TZF изображения"

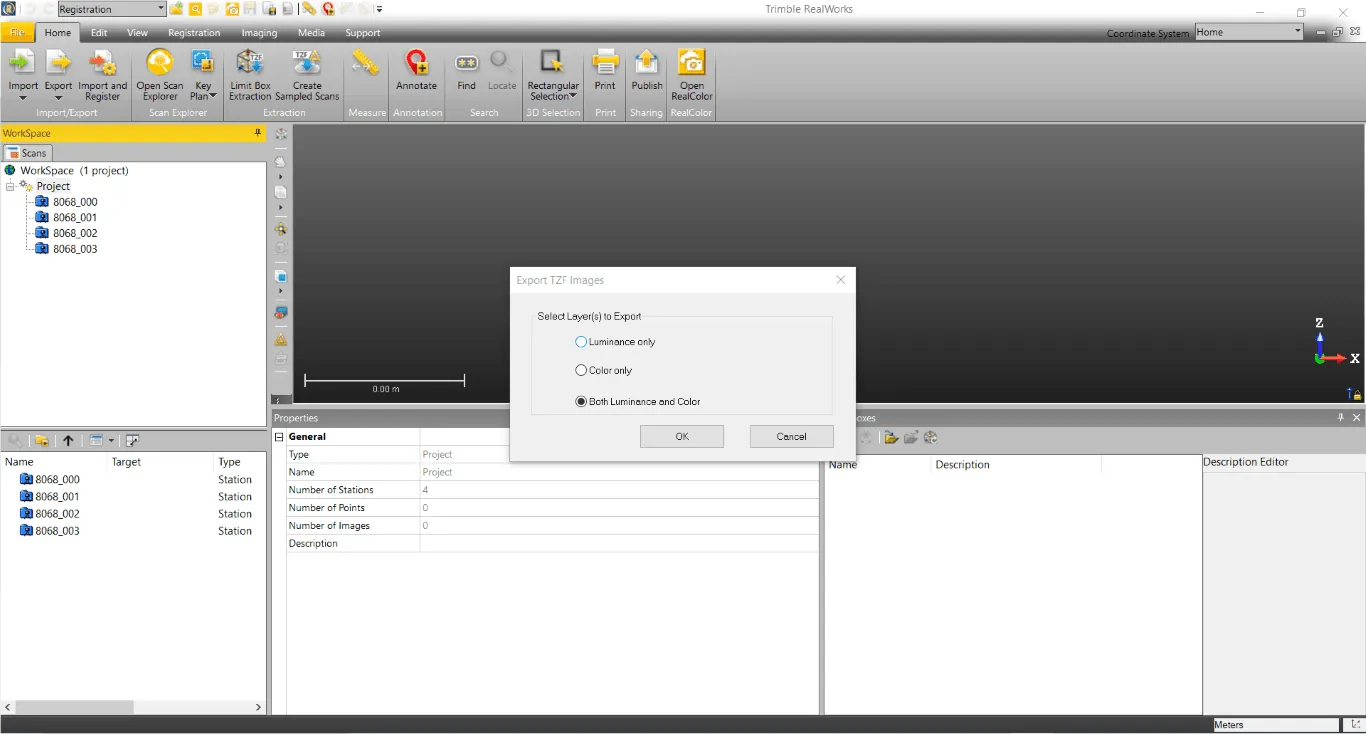

7. Откроется новое окно, в котором вы можете выбрать слой изображения и начать экспорт. \* Яркость = Интенсивность

8. После генерации панорамных изображений найдите их место и сожмите папку.

Чтобы узнать, как импортировать 360° изображения в ваш проект, пожалуйста, прочитайте статью Добавить 360° изображения.

Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, пожалуйста, свяжитесь с технической командой.
