Scan-to-Plan
Scan-to-Plan превращает облако точек в редактируемый 2D-план этажа. Это быстрый путь, когда результатом должен стать план, а не полная BIM-модель. Вкладка доступна в тарифе Scan-to-Plan.

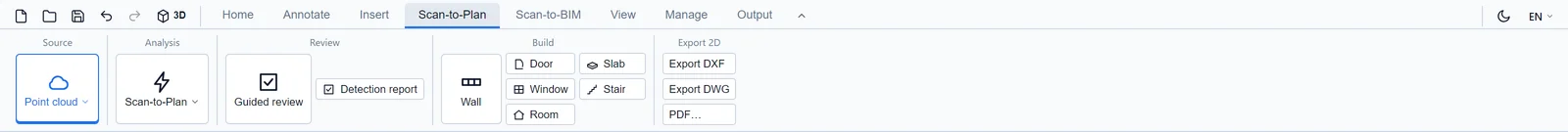

Вкладка читается как сам рабочий процесс, слева направо:
- Источник: загрузка облака точек и работа с ним (см. Загрузка облаков точек). Используйте область обрезки и определение уровней, чтобы выделить нужный этаж (см. Область обрезки и Автоматическое определение уровней).
- Анализ: запуск анализа Scan-to-Plan на загруженном облаке. Задание выполняется на платформе; о его ходе сообщается на панели, а редактор тем временем остаётся доступным для работы.
- Проверка: анализ возвращает кандидатов в стены, а не результат по принципу "всё или ничего". Пошаговая проверка проводит вас по ним, чтобы вы приняли, скорректировали или отклонили каждый из них, этаж за этажом.
- Строительство: полный набор 2D-инструментов (Стена, Дверь, Окно, Помещение и остальное с вкладки "Главная"), чтобы дополнить то, что анализ увидеть не смог.
- Экспорт 2D: передача результата в виде PDF, DXF или DWG (см. Экспорт в PDF и Экспорт DWG и DXF).
Созданный план - это рабочий документ. Проверьте и дополните его, прежде чем использовать в юридических или договорных целях.
Если у вас возникнут вопросы или потребуется дополнительная информация, обратитесь к технической команде.
