Область обрезки, рабочие разрезы и привязка к облаку
Область обрезки
Скан обычно охватывает больше, чем вам нужно. Область обрезки ограничивает анализ и отображение одной зоной.
- Откройте панель Анализ Scan-to-BIM (с вкладки Scan-to-BIM или через Вид > Палитры).
- Установите флажок Включить пространственную обрезку.

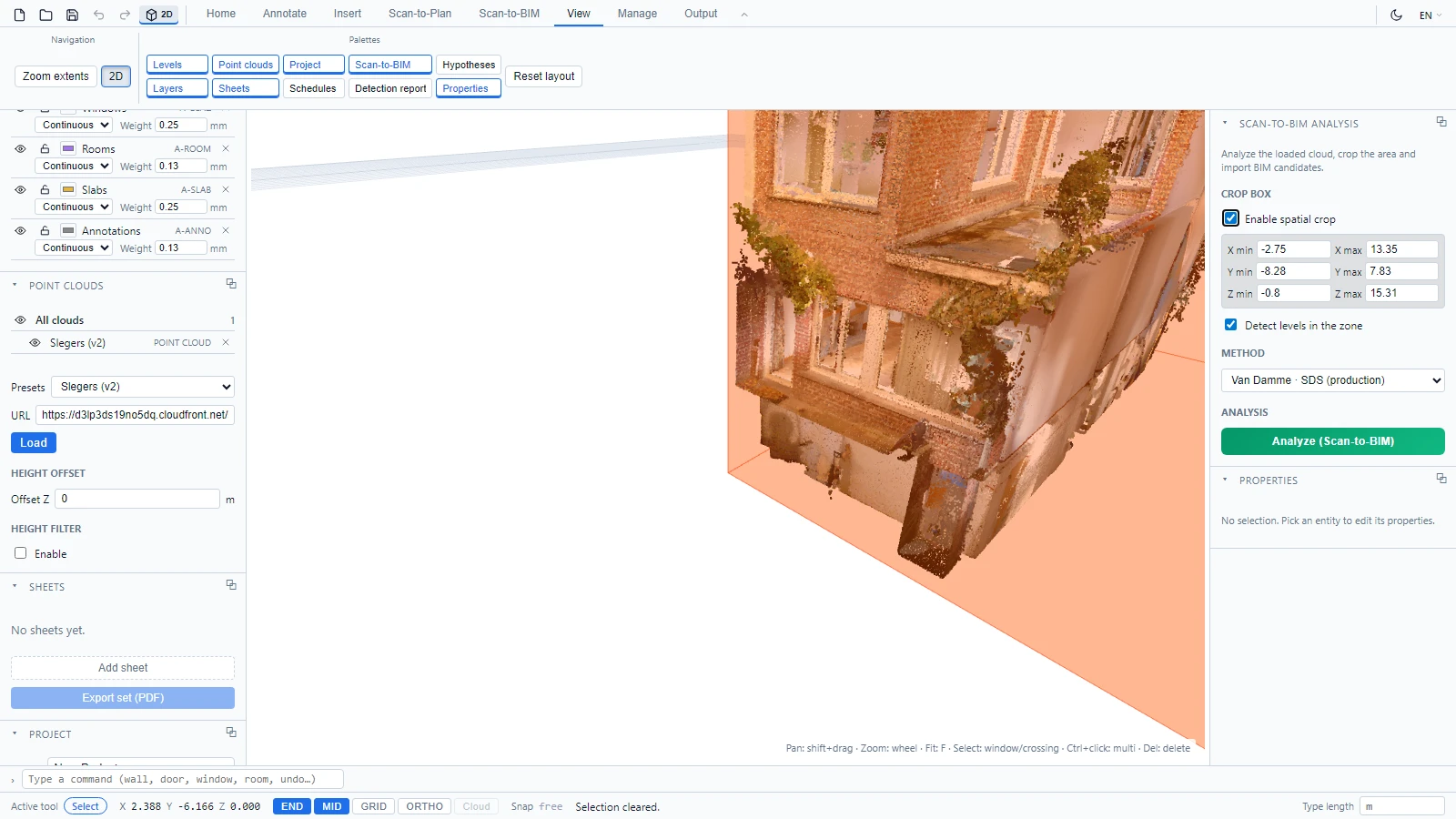

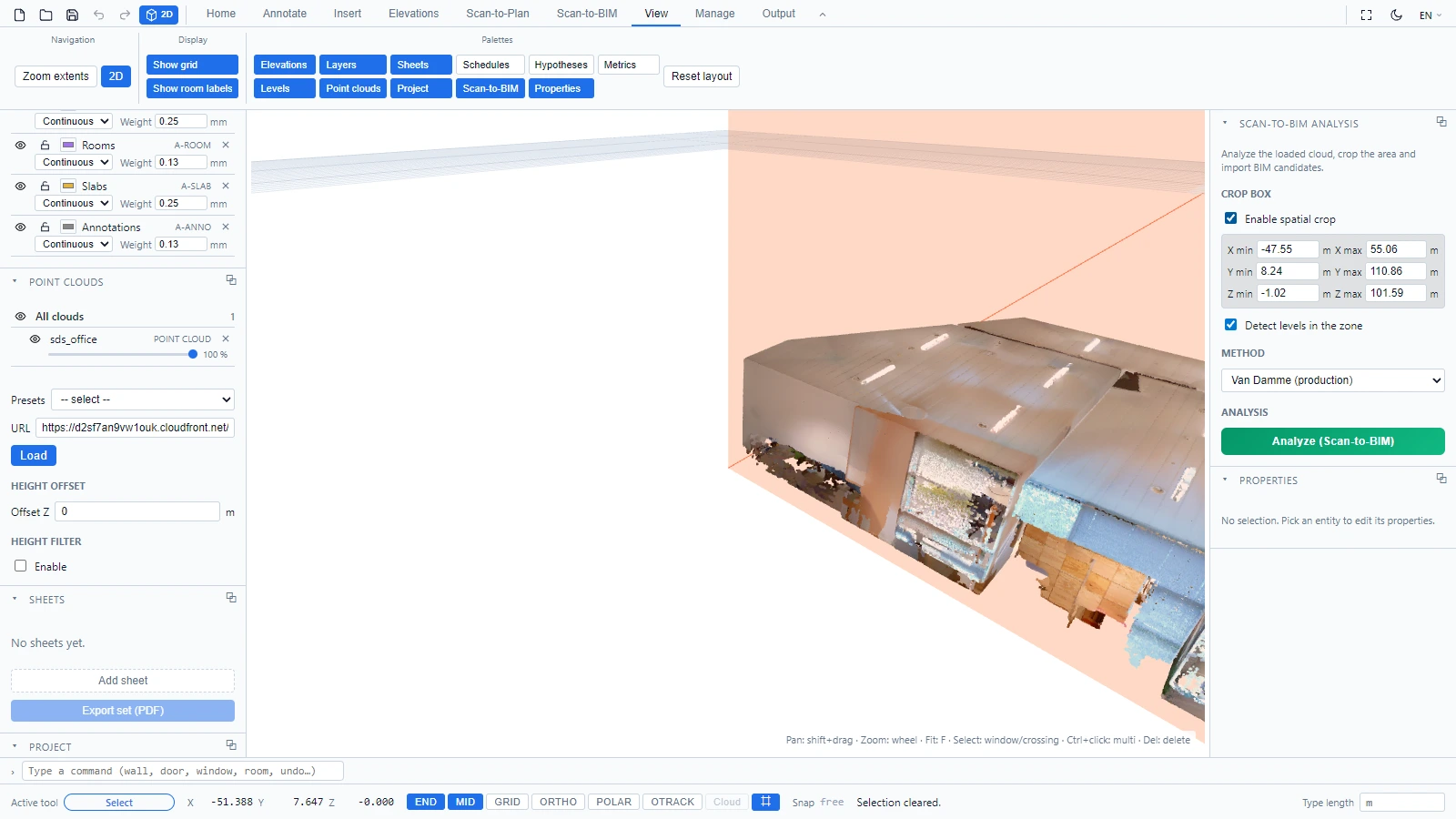

Оранжевый параллелепипед показывает зону. Настройте его, изменяя поля мин/макс по X, Y и Z на панели или перетаскивая грани параллелепипеда прямо в виде, как в 2D, так и в 3D. Параметр Определять уровни в области ограничивает определение уровней той же зоной.
Рабочие разрезы

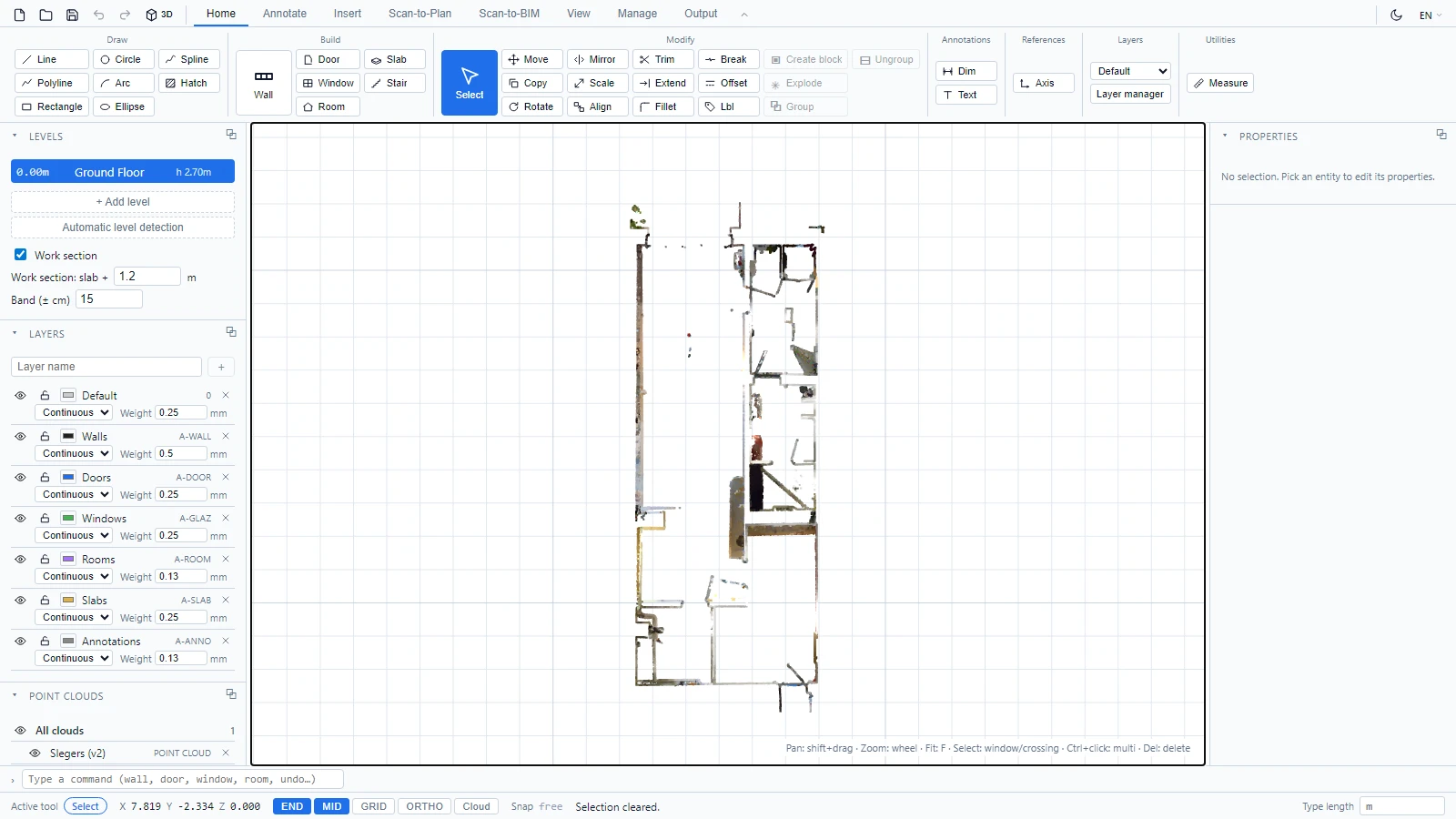

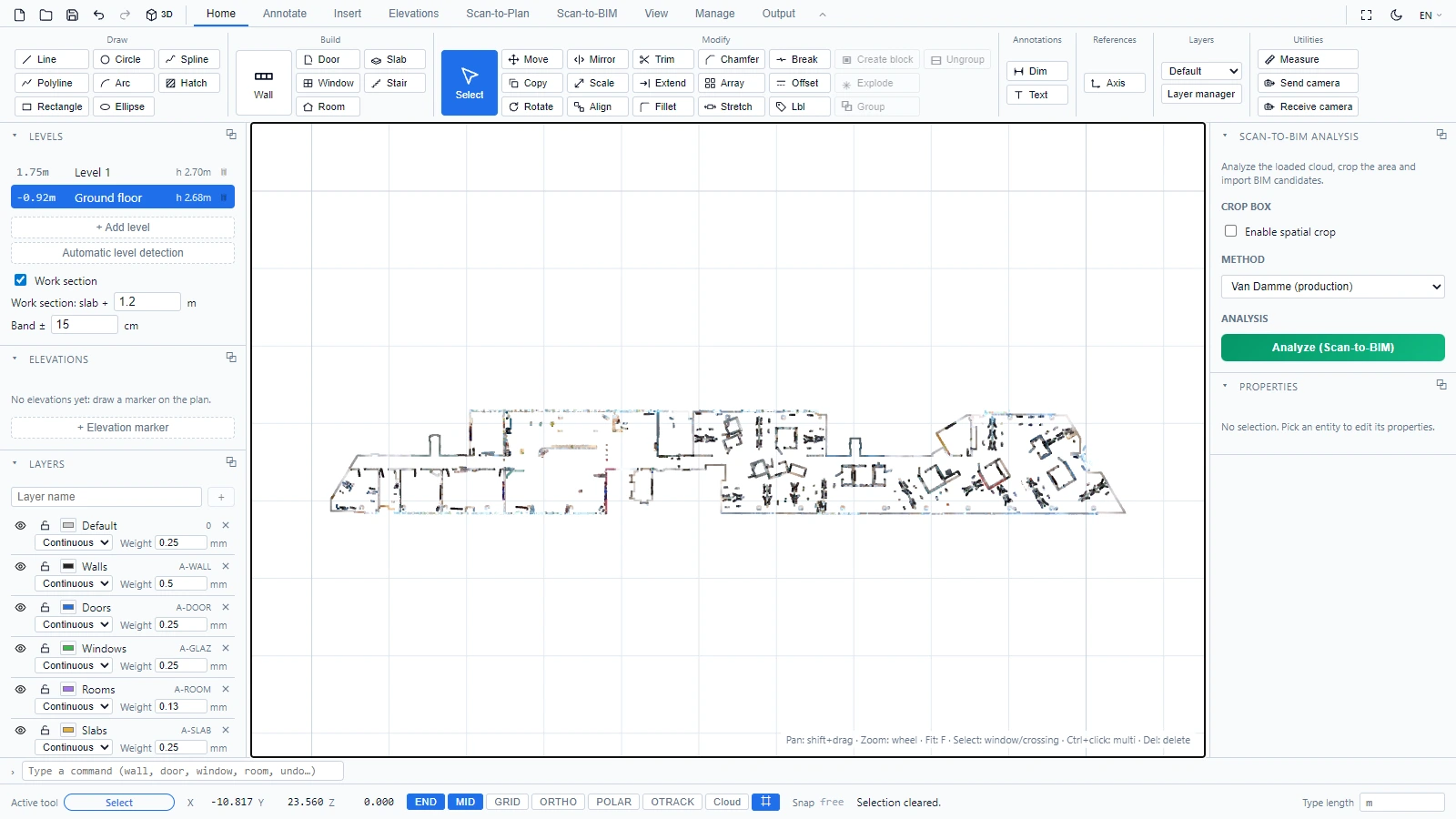

Рабочий разрез - это горизонтальный срез облака на высоте активного уровня. Включите его флажком Рабочий разрез на панели Уровни: 2D-вид тогда показывает только точки этого среза, что превращает скан в читаемый план этажа, пригодный для обводки.
Привязка к точкам
При активном рабочем разрезе становится доступен переключатель Облако в строке состояния:
Включите его, и ваши инструменты рисования будут привязываться к ближайшей точке скана в срезе, а перекрестие отметит захваченную точку. Привязка САПР (END, MID) сохраняет приоритет, когда применимы обе: нажмите Tab, чтобы поменять приоритет под курсором. Обводка стен по скану становится точной, а не приблизительной.
