Загрузка облаков точек

Облака точек - это исходный материал рабочих процессов Scan-to-Plan и Scan-to-BIM. Загрузите скан, рассмотрите его в 2D и 3D, затем позвольте анализу превратить его в план или модель.

Загрузка облака​

Откройте панель Облака точек (кнопка Облако точек на вкладке Вставка или Вид > Палитры > Облака точек).

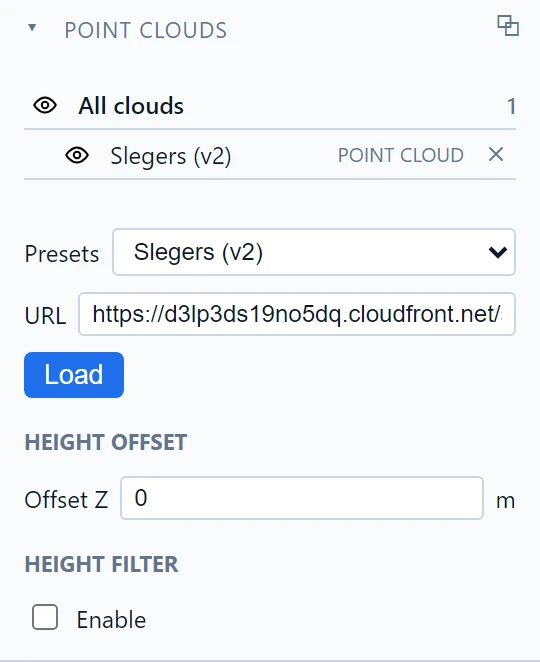

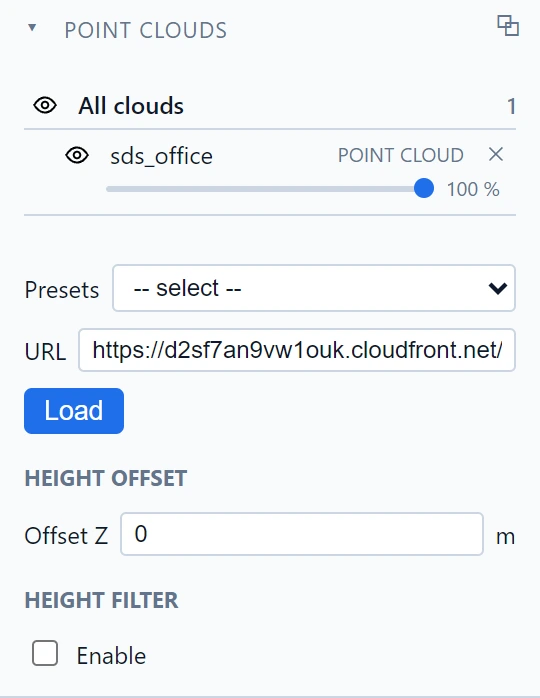

Панель "Облака точек"

  • Выберите набор данных в списке Предустановки или вставьте URL размещённого набора данных.
  • Нажмите Загрузить. Строка состояния подтверждает загрузку, а большие облака передаются потоком постепенно: не нужно ждать весь набор данных, чтобы начать работать.

Загруженные облака появляются в дереве панели с переключателем-глазом для каждого облака.

Просмотр​

Облако отображается в обоих видах с обычной навигацией (см. Навигация в 2D и 3D):

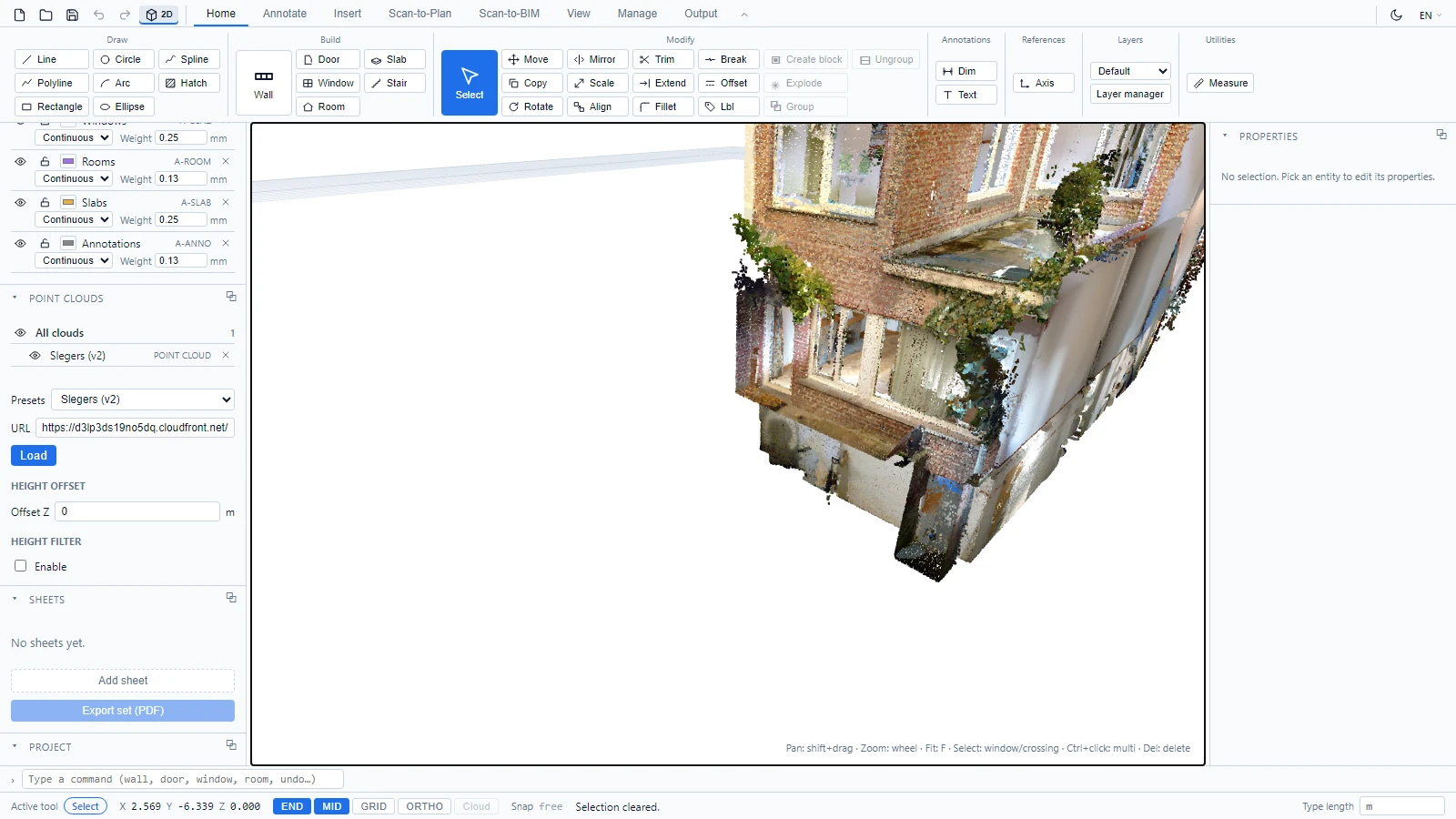

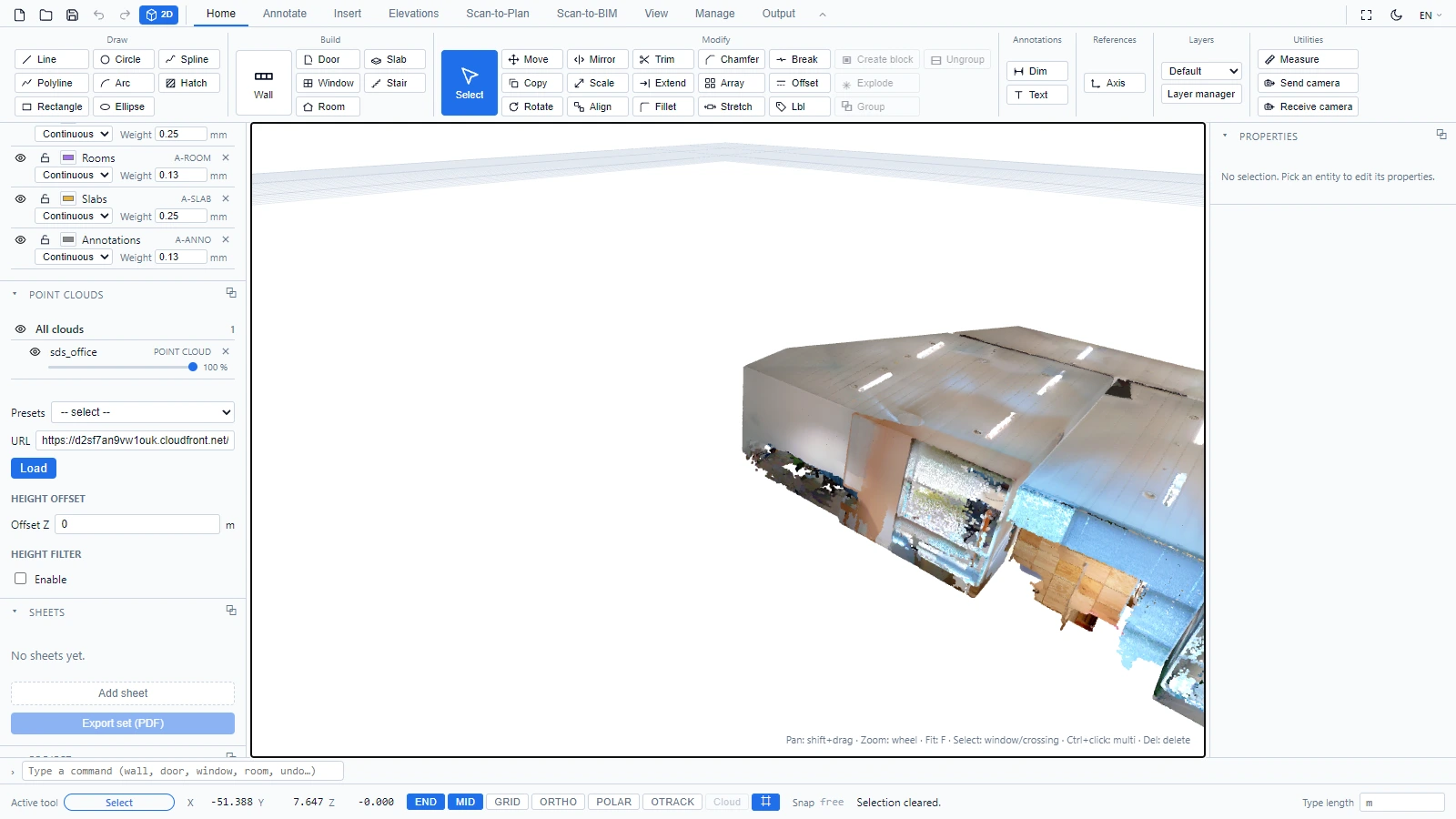

Облако точек, переданное потоком, в 3D-виде

Если смотреть сверху в 2D-виде, скан уже читается как план этажа:

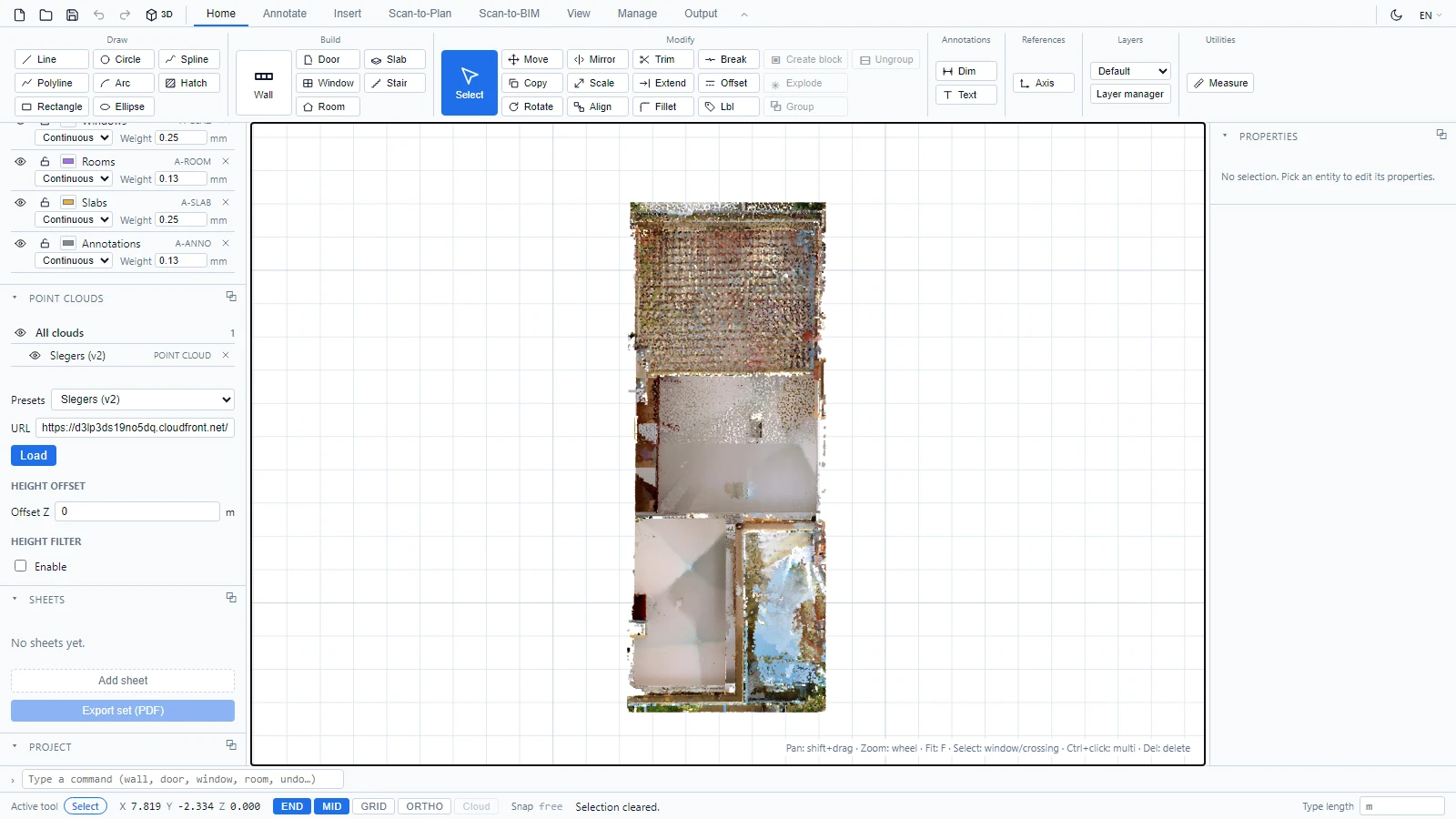

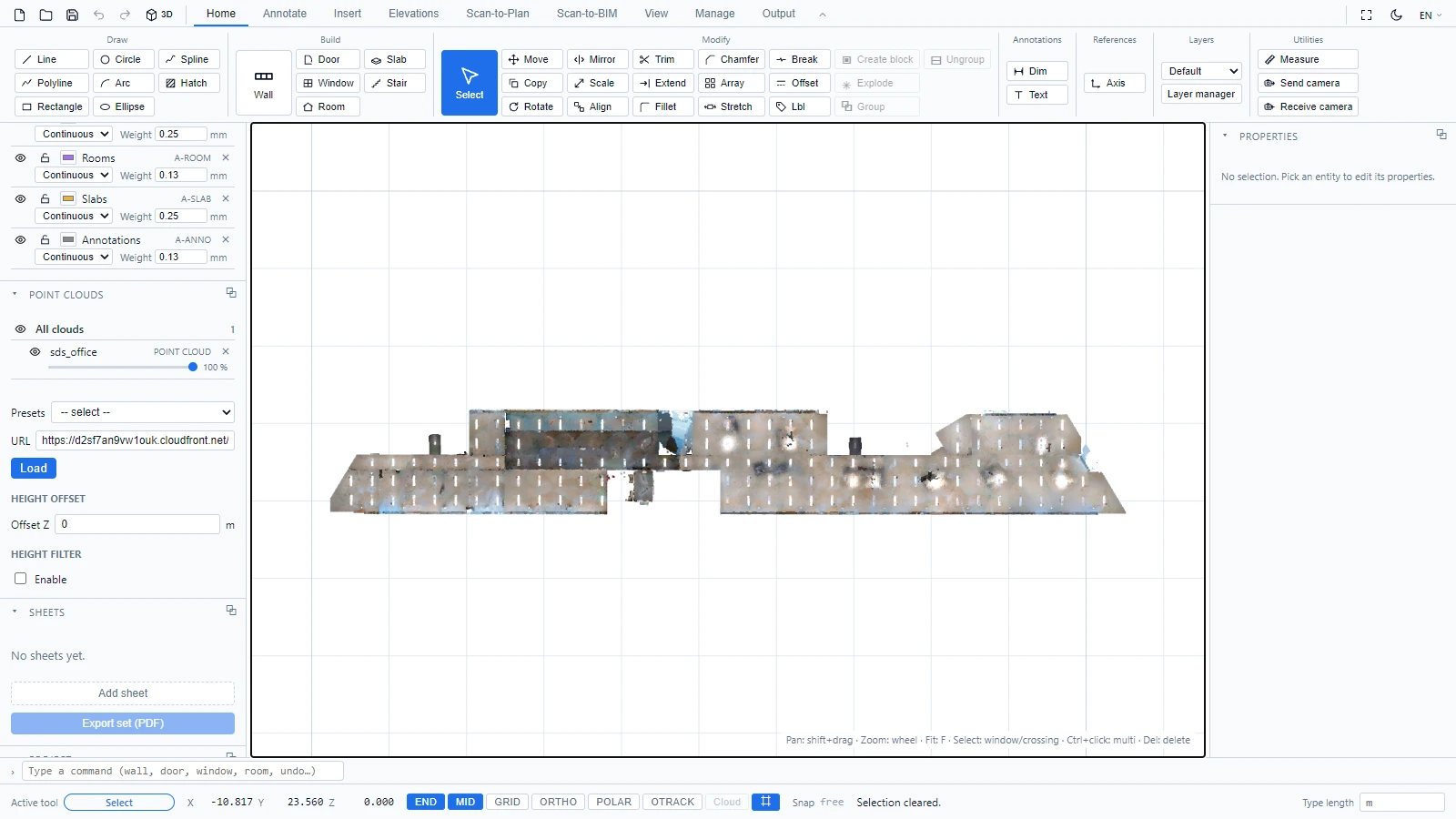

То же облако в 2D-виде плана

Настройка отображения​

Два элемента управления на панели помогают, когда скан находится на нестандартной отметке или перегружен:

  • Смещение по высоте: сдвигает всё облако вдоль Z, полезно, когда ноль скана не совпадает с нулём вашего проекта.
  • Фильтр по высоте: показывает только точки между минимальной и максимальной высотой.

Для настоящей работы с разрезами используйте вместо этого рабочий разрез (см. Область обрезки, рабочие разрезы и привязка к облаку).

Если у вас возникнут вопросы или потребуется дополнительная информация, обратитесь к технической команде.
