Экспорт в PDF
Экспорт текущего плана
- Откройте вкладку Вывод и нажмите PDF... (кнопка становится активной, как только в чертеже появляется содержимое).

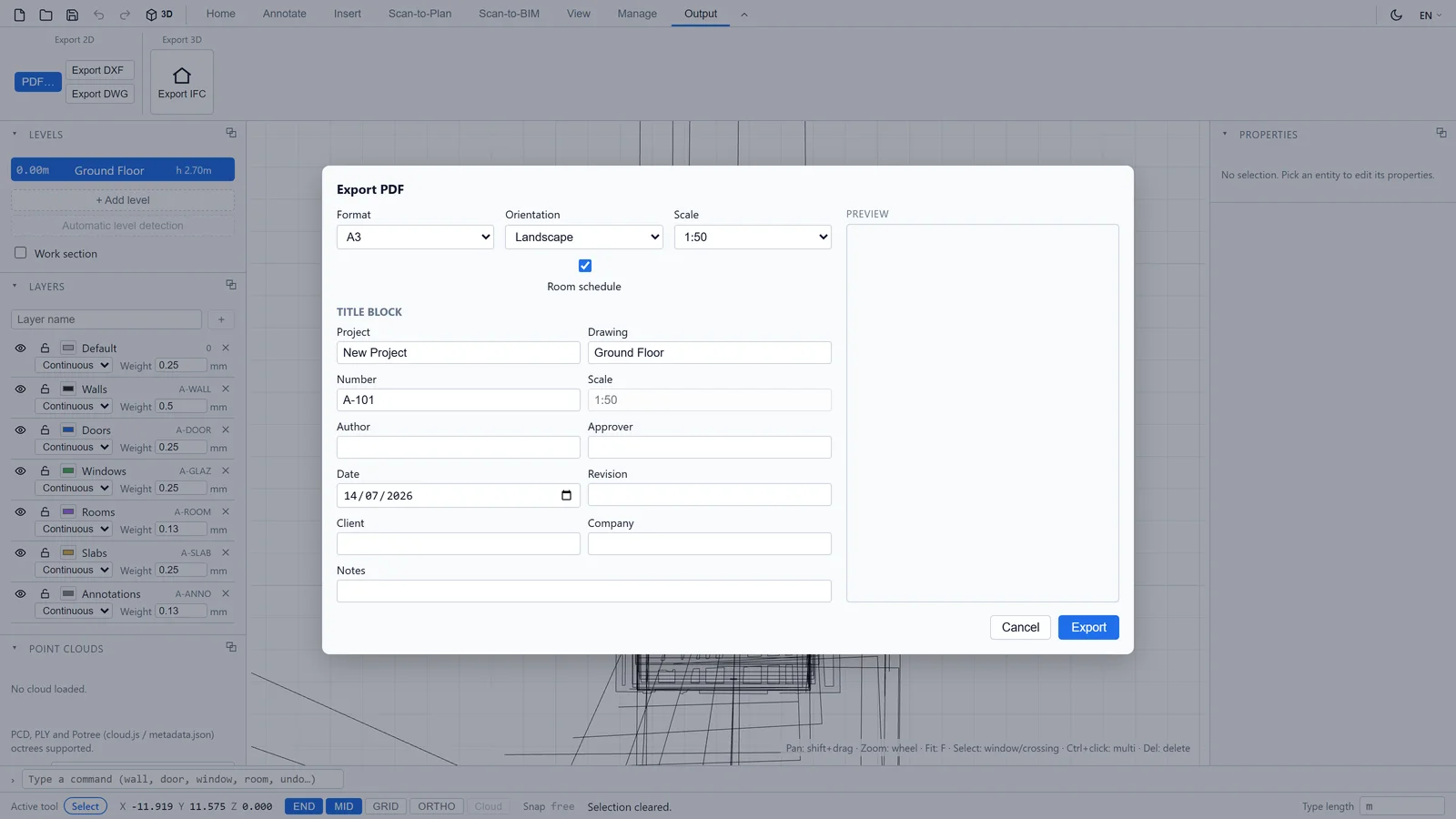

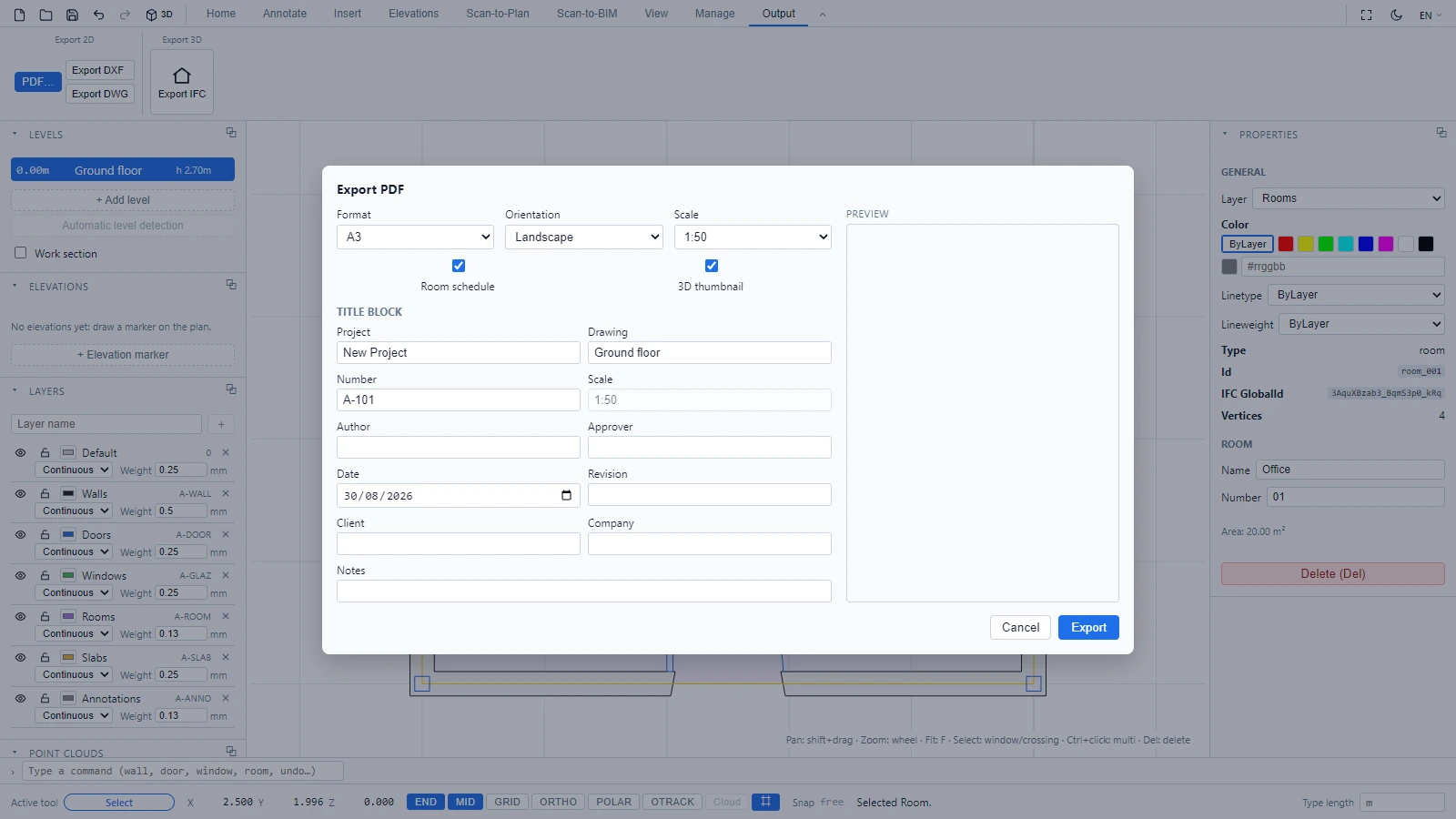

- Заполните диалог "Экспорт PDF" и нажмите Экспорт.
В диалоге доступны:
- Формат и Ориентация листа (по умолчанию A3, альбомная).
- Масштаб: настоящий архитектурный масштаб, например 1:50, соблюдаемый на бумаге.
- Ведомость помещений: добавляет на лист таблицу помещений и площадей.
- Основная надпись: проект, имя чертежа (предзаполняется активным уровнем), номер листа, автор, "Утвердил", дата, ревизия, клиент, компания и примечания. Предпросмотр справа показывает скомпонованный лист.
Экспортируется активный уровень, вычерченный в масштабе с вашими слоями в их текущем состоянии отображения: скройте то, что не должно печататься, перед экспортом (см. Слои).
Наборы листов
Для полной выдачи откройте панель Листы (Вид > Палитры > Листы). Каждый лист связывает уровень с форматом, ориентацией и масштабом под собственными именем и номером. Затем команда Экспорт набора (PDF) создаёт весь набор за один раз.
Текст в PDF использует латинский шрифт. Если ваш интерфейс работает на языке с другой письменностью (русский, китайский, японский, корейский, арабский, иврит, хинди), подписи в PDF переключаются на английский, чтобы результат оставался читаемым.
