Подложки из изображений и PDF

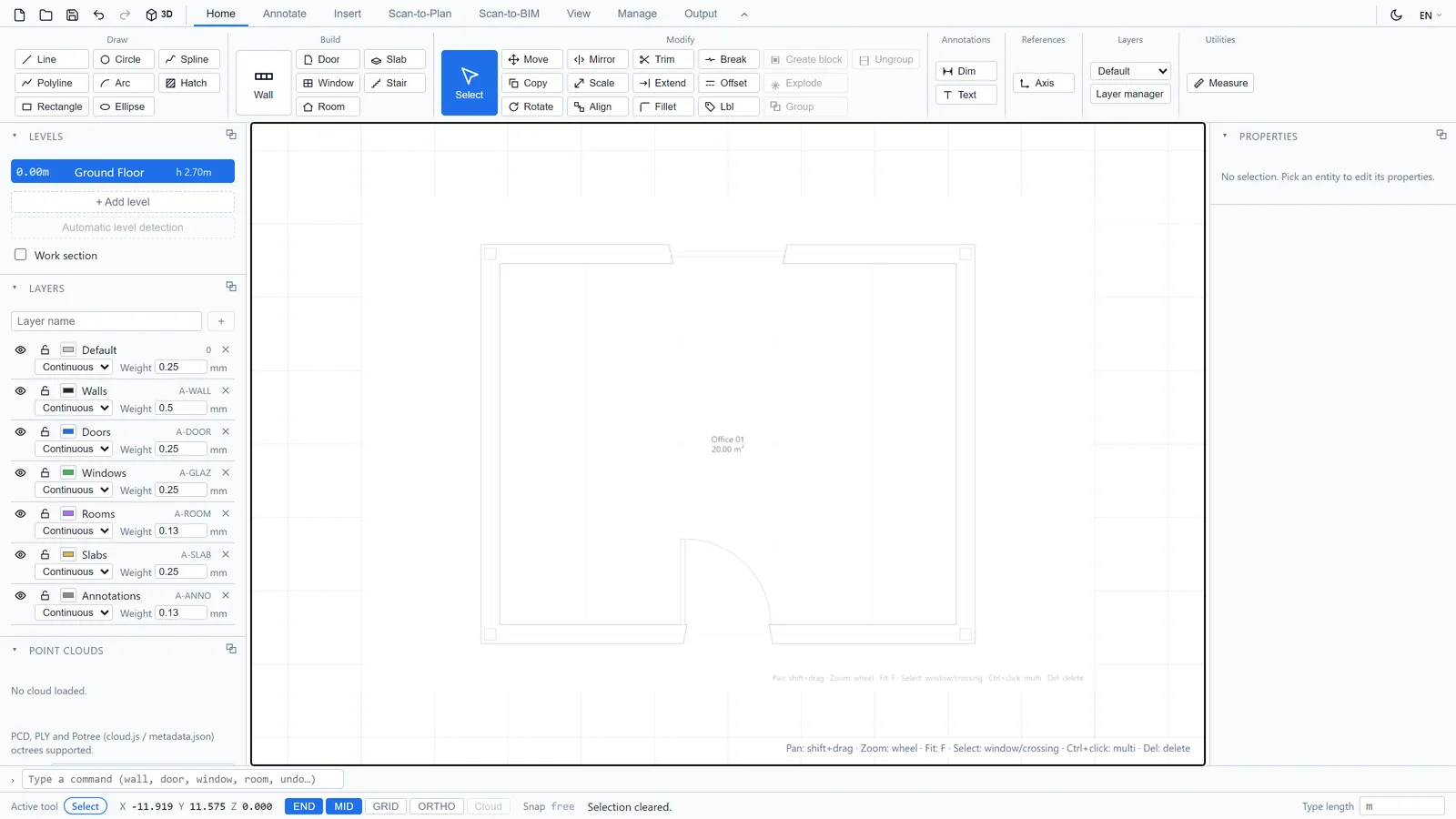

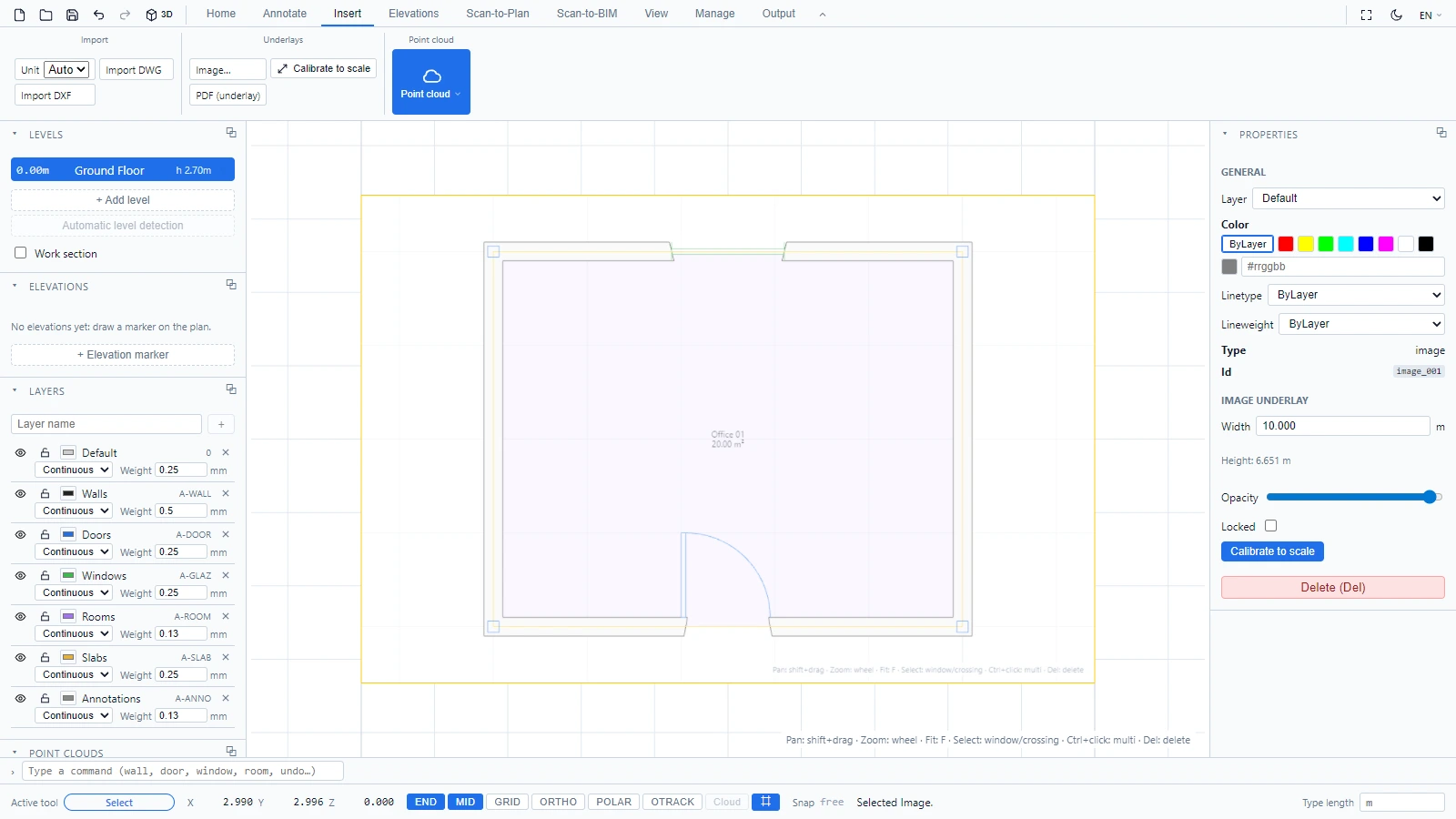

Подложка - это отсканированный план, фотография или PDF, который вы размещаете под своим чертежом, чтобы его обвести. Это классическая отправная точка, когда в наличии есть только бумага.
Размещение подложки
- Откройте вкладку Вставка.
- В группе Подложки нажмите Изображение... для файла изображения или PDF (подложка) для страницы PDF.
Выберите подложку, как любой объект, чтобы настроить её на панели свойств, включая непрозрачность, или заблокировать её, чтобы щелчки проходили сквозь неё, пока вы обводите.
Калибровка по реальным размерам
Скан измеряется в пикселях, а не в метрах. Задайте ему масштаб:
- Выберите подложку-изображение.
- В разделе Вставка > Подложки нажмите Калибровать масштаб.
- Щёлкните две точки с известным реальным расстоянием между ними, например два конца стены, размер которой вам известен.

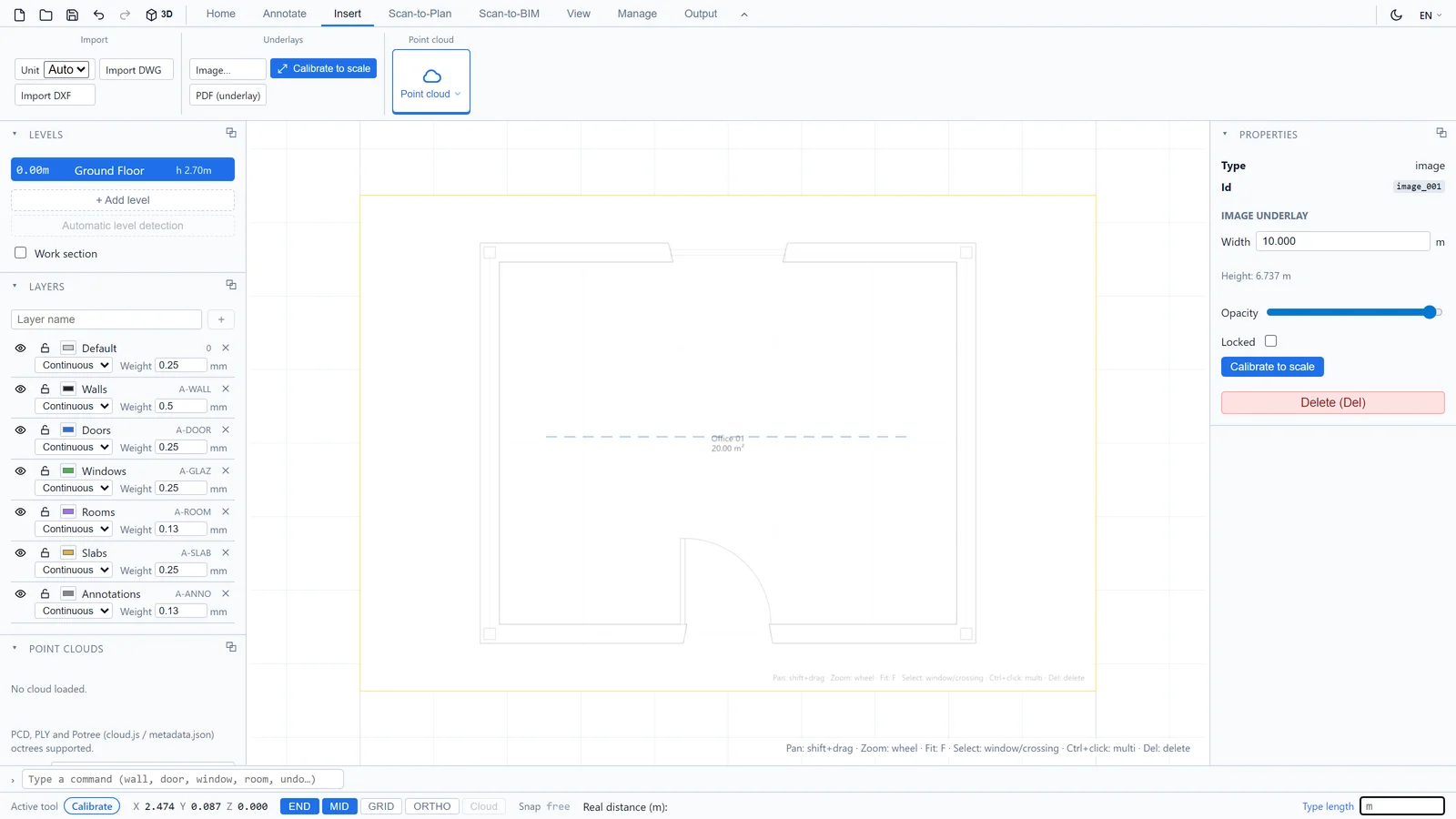

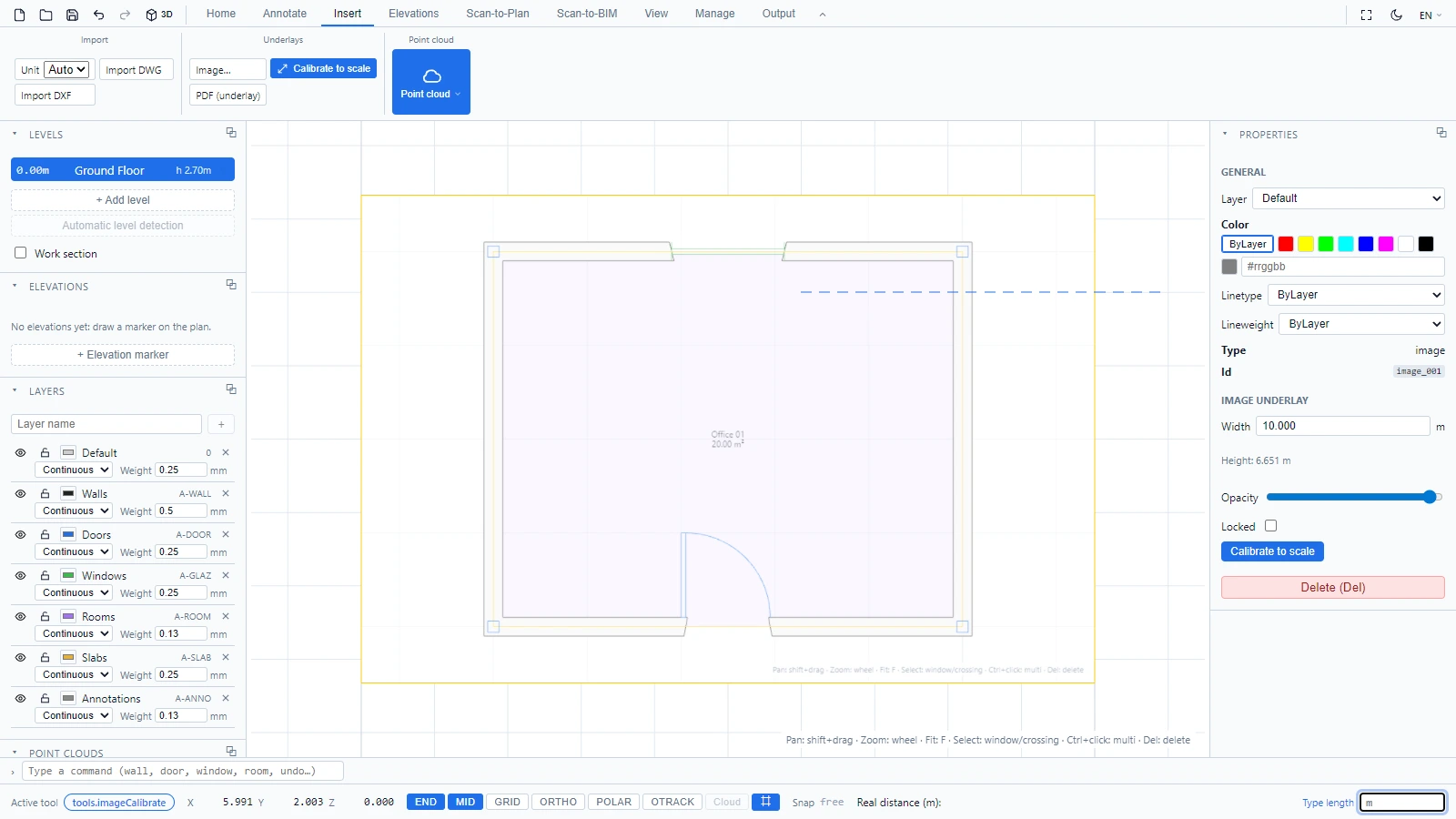

- Строка состояния запрашивает реальное расстояние в метрах: введите его и нажмите Enter.
Подложка перемасштабируется так, чтобы ваши две точки оказались ровно на этом расстоянии друг от друга. После этого уверенно обводите по ней стены (см. Черчение стен) и проверяйте любое расстояние с помощью инструмента Измерить.
Если подложка заблокирована, сначала разблокируйте её: строка состояния напомнит об этом, когда калибровка будет отклонена по этой причине.
