Измерение и оси

Измерение​

Когда вам нужно просто получить число, а не размерный объект:

  1. Нажмите Измерить в разделе Главная > Утилиты (или введите measure, либо код AutoCAD di).
  2. Щёлкайте точки вдоль того, что нужно измерить.

Строка состояния непрерывно показывает: длину текущего отрезка, общую длину и заключённую площадь, как только вы указали три точки или больше. Правый щелчок или Escape сбрасывает измерение. В чертёж ничего не добавляется.

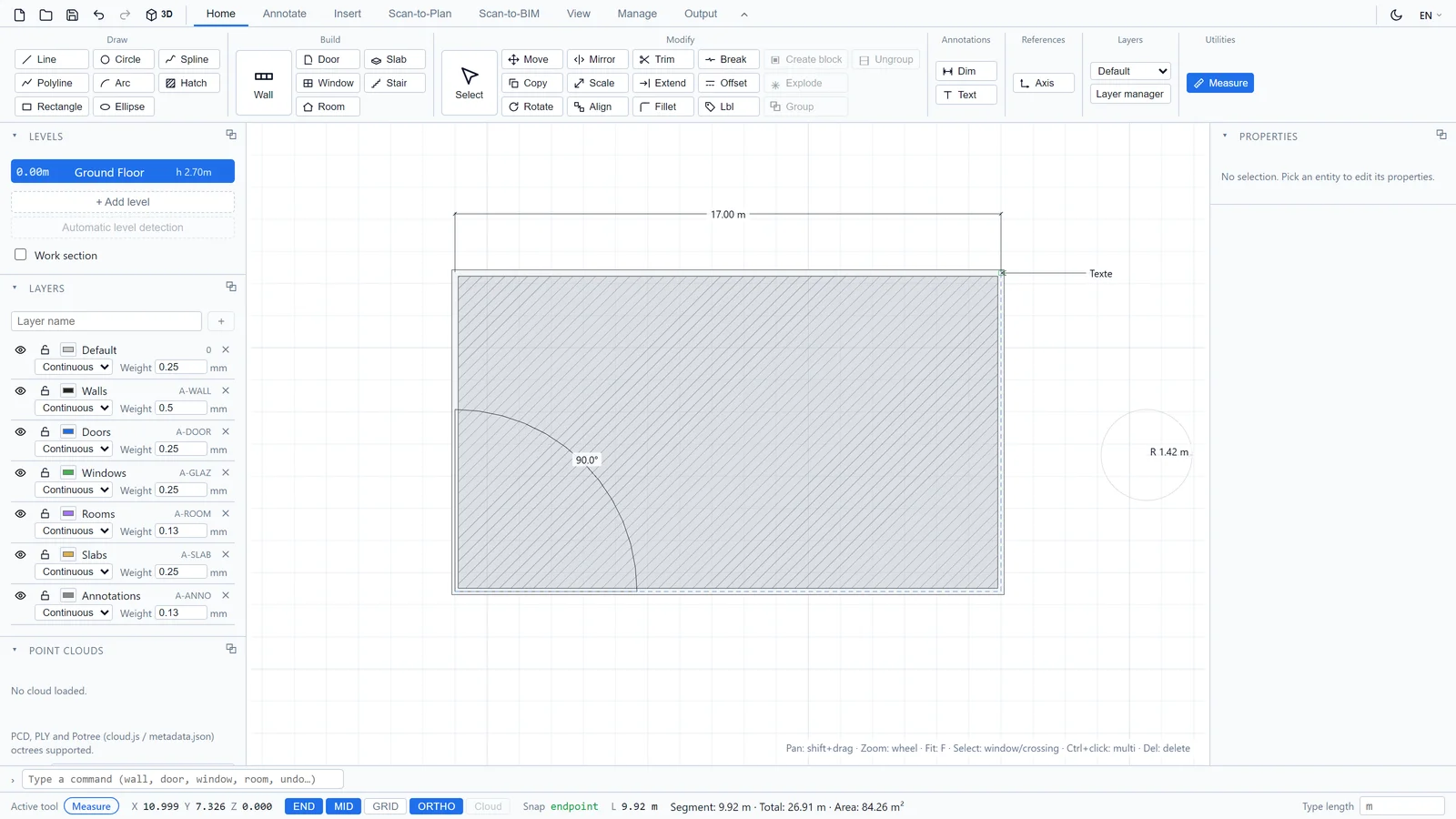

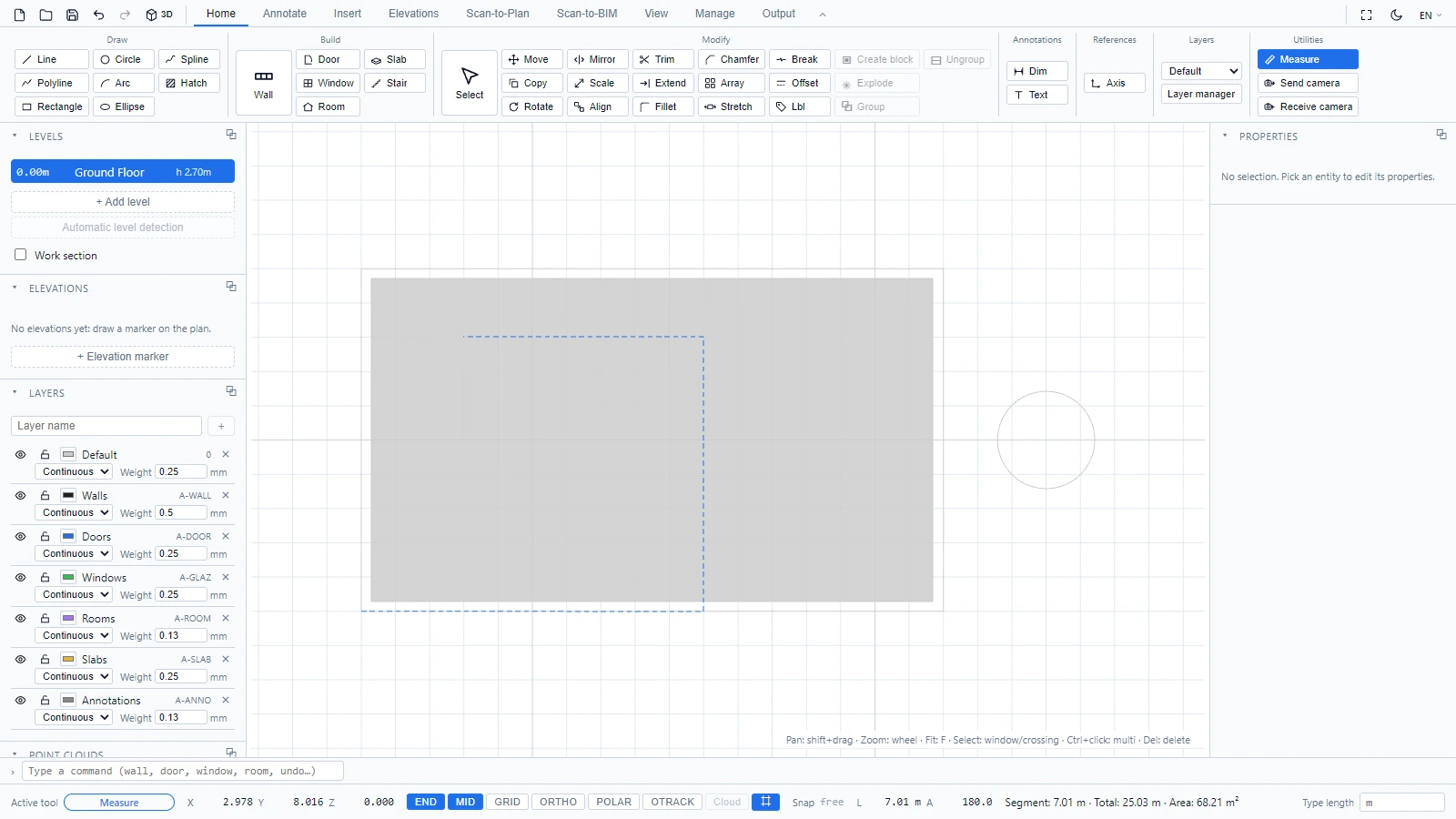

Показания измерения в строке состояния

Оси​

Оси - это буквенные линии разбивки строительных чертежей. В разделе Главная > Ссылки:

  1. Нажмите Ось.
  2. Щёлкните две конечные точки оси.

Каждая ось автоматически получает свою букву (Ось A, Ось B...) и показывает её в кружке на обоих концах.

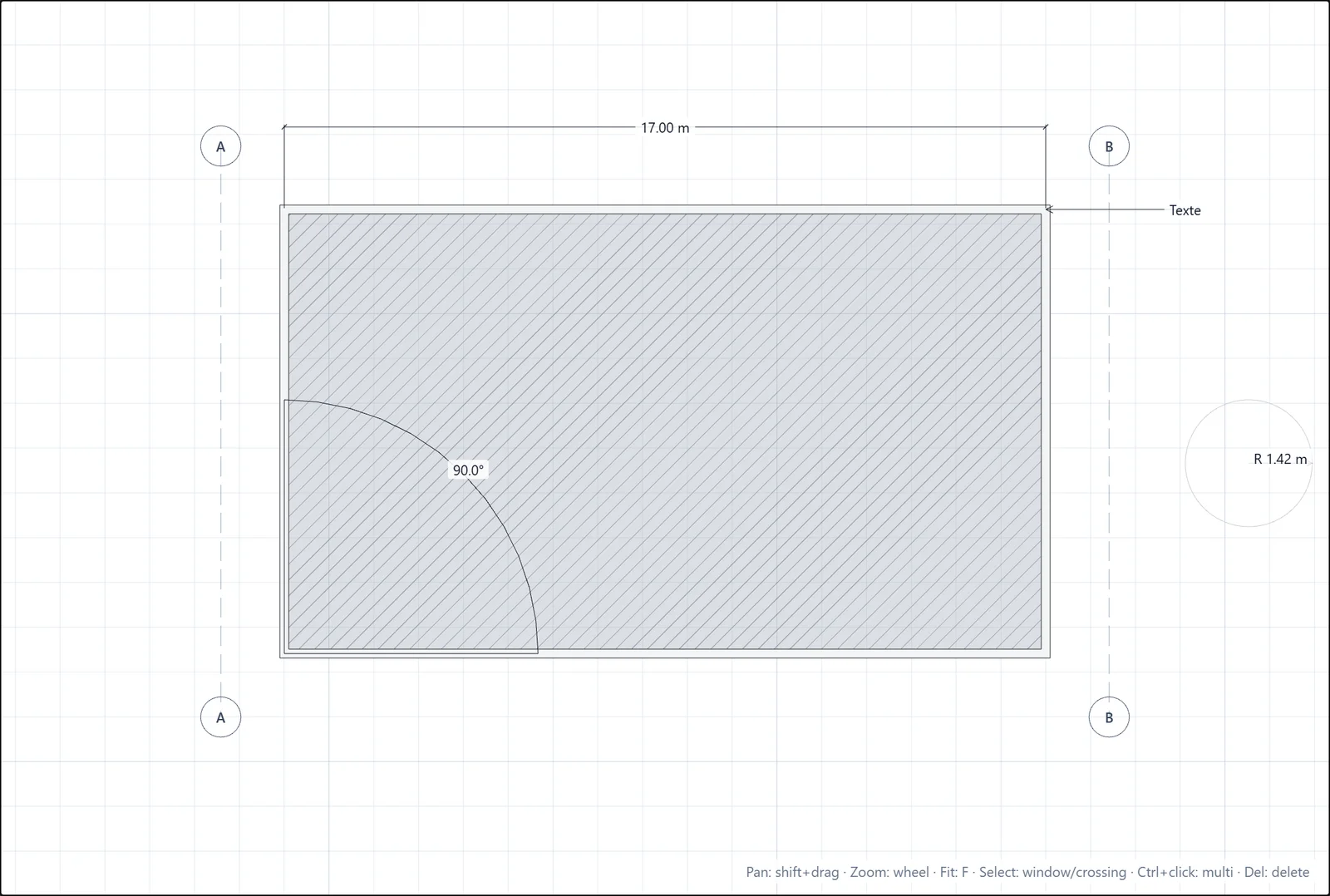

Две оси вдоль стен
