Размеры

Все инструменты простановки размеров находятся на вкладке Аннотации (самые востребованные из них продублированы в разделе Главная > Аннотации).

Вкладка "Аннотации"

Линейные размеры​

  1. Нажмите Размер (горячая клавиша H) или введите dim.
  2. Щёлкните первую точку, затем вторую. Привязки END и MID дают точные размеры стен.
  3. Переместите курсор, чтобы выбрать сторону размерной линии, и щёлкните, чтобы разместить её.

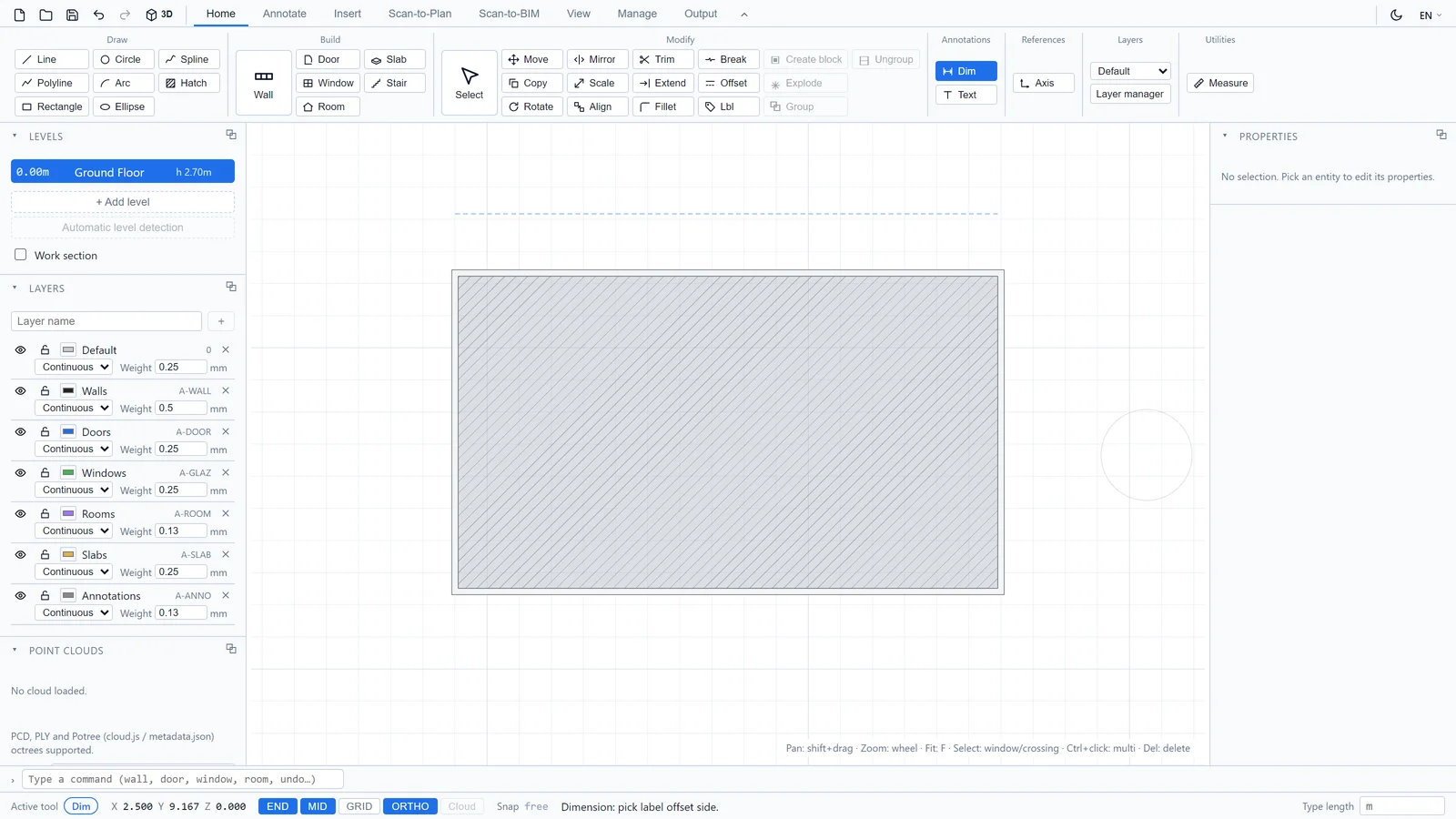

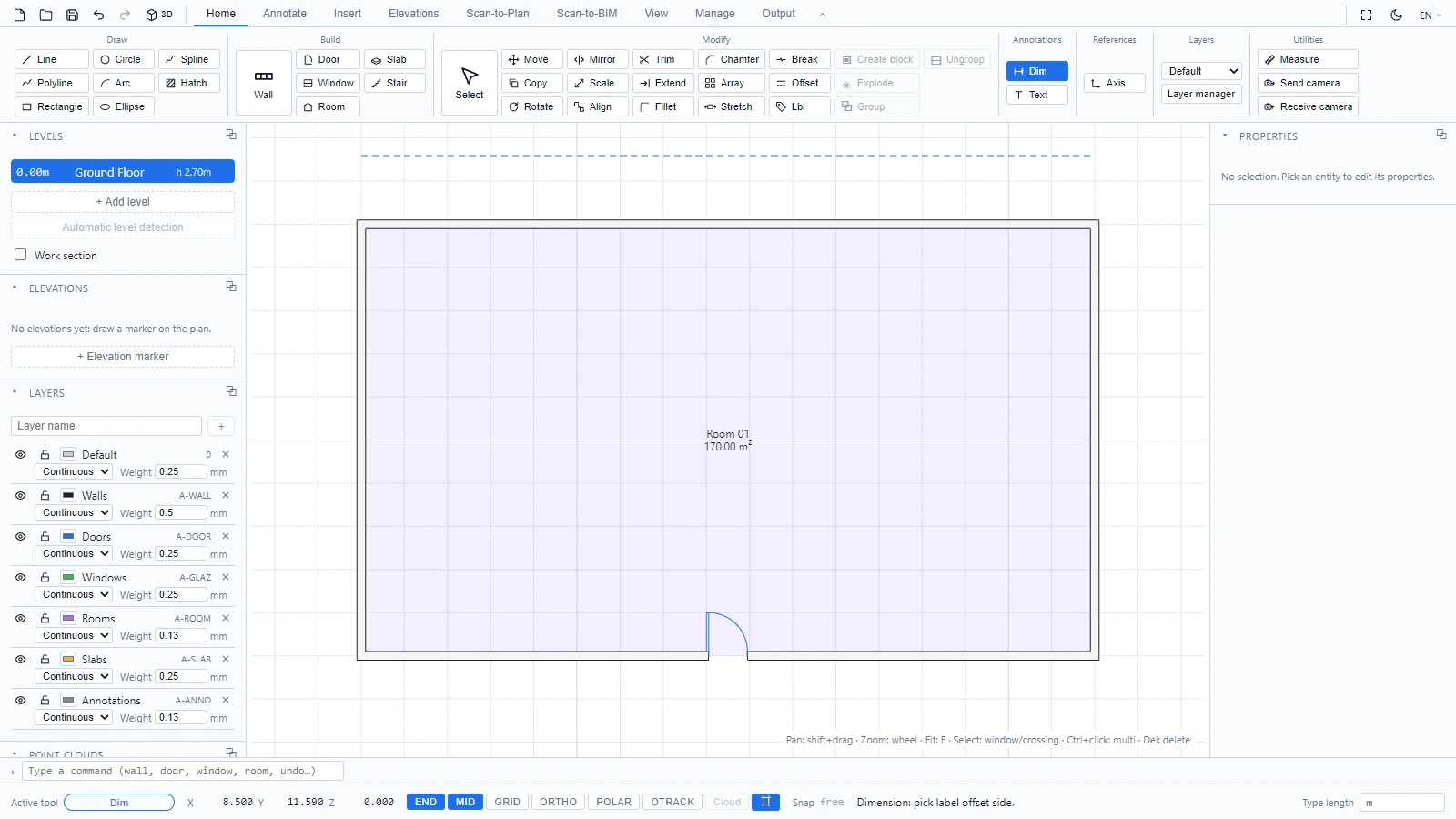

Выбор стороны смещения размера

Инструмент работает цепочкой: после каждого размера он ждёт первую точку следующего. Escape его останавливает.

  • Цепочка размещает следующий размер, начиная там, где закончился предыдущий, для ряда выровненных размеров.
  • От базы выстраивает размеры, имеющие общую первую точку.

Радиус, Диаметр, Угол​

  • Радиус и Диаметр: один щелчок по кругу.
  • Угол: щёлкните вершину угла, затем точку на каждой стороне.

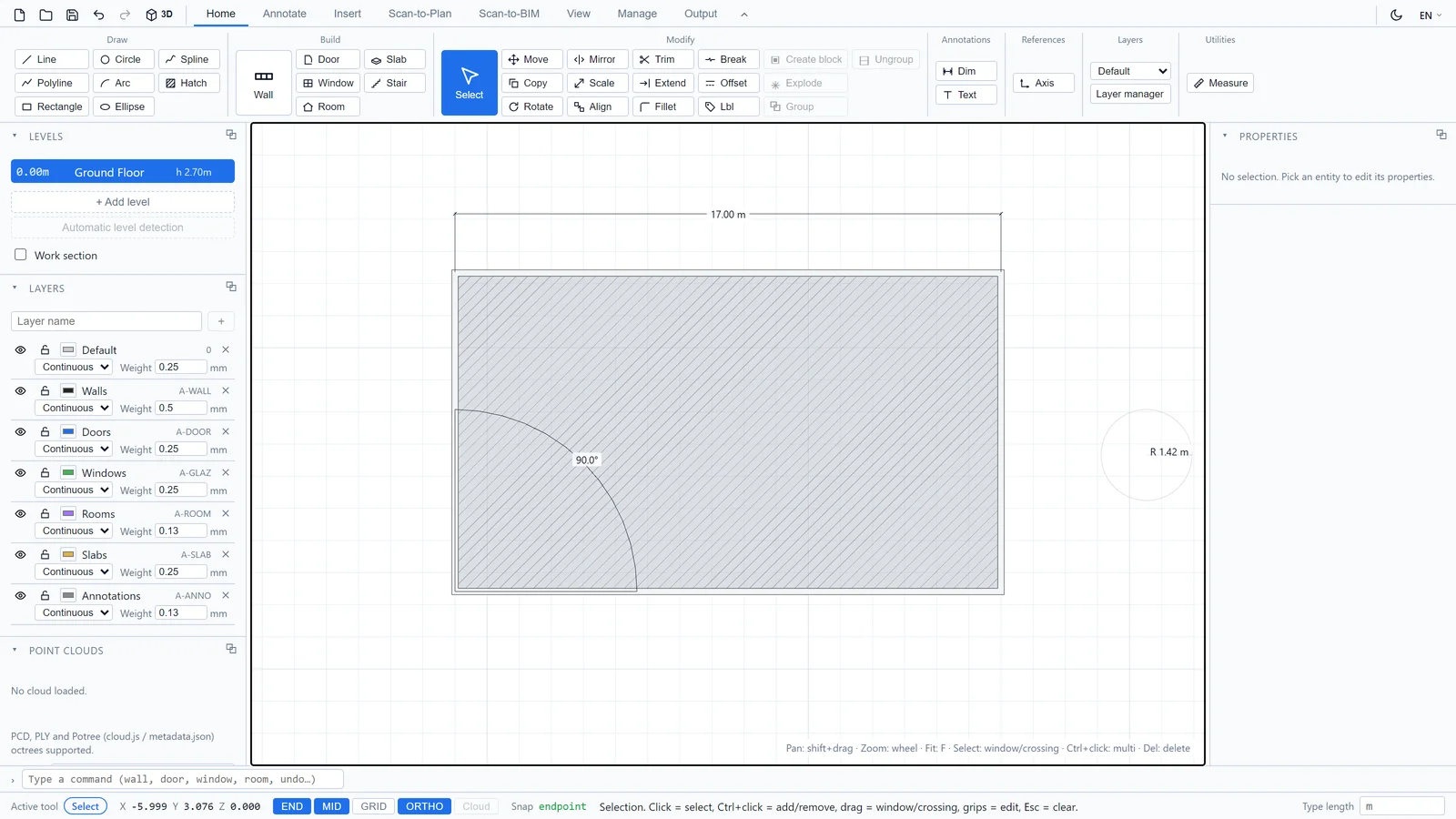

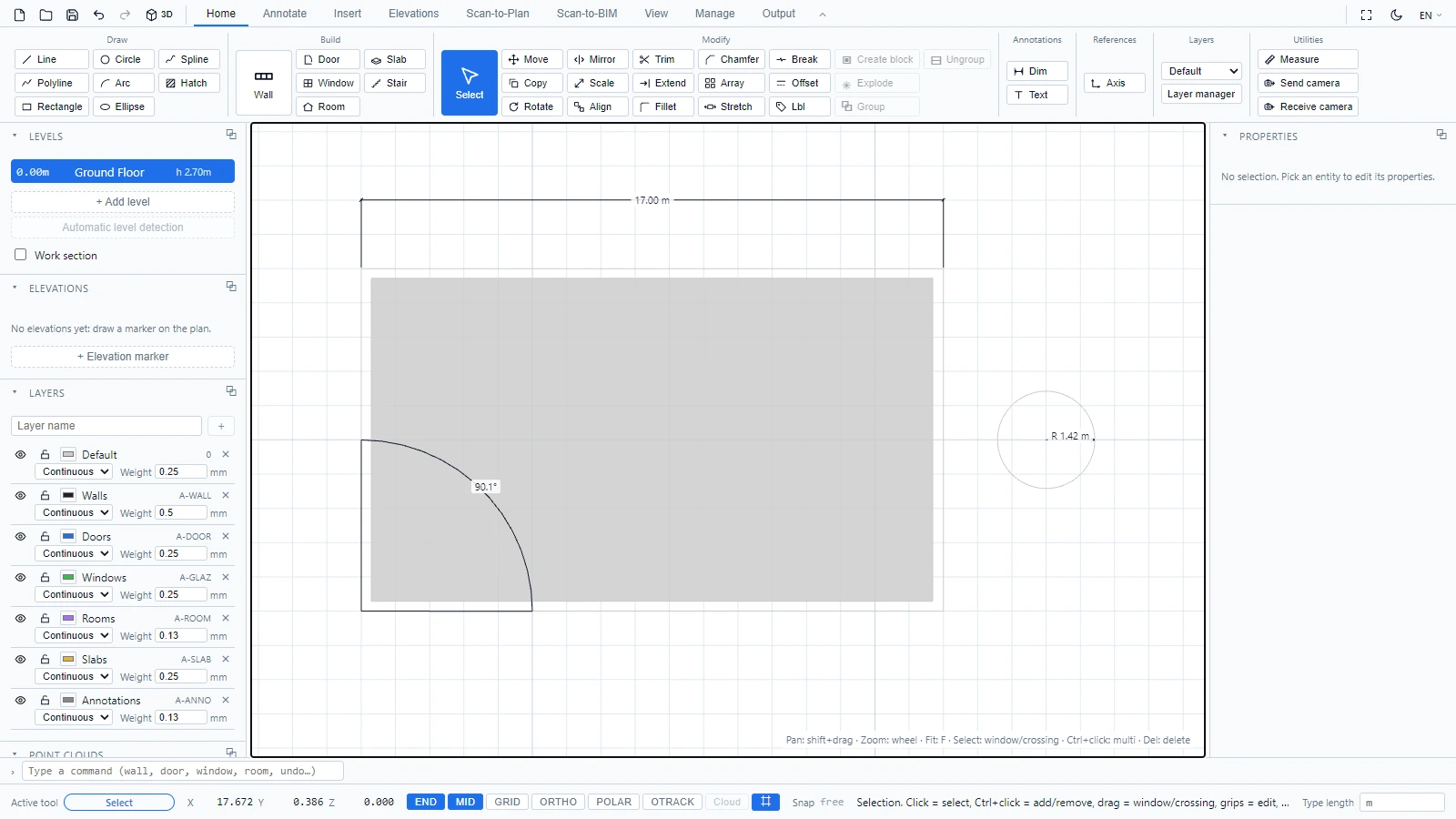

Линейный, радиальный и угловой размеры на плане

Размеры - это полноценные объекты. Выберите размер, чтобы переместить или удалить его, как и всё остальное. Они размещаются на слое аннотаций (A-ANNO), поэтому весь набор аннотаций можно включить и выключить одним щелчком (см. Слои).
