Обрезать, Удлинить, Подобие, Сопряжение и Разорвать

Эти пять инструментов раздела Главная > Редактирование выполняют работу с узлами. Они действуют на стены и линии, а строка состояния комментирует каждый шаг.

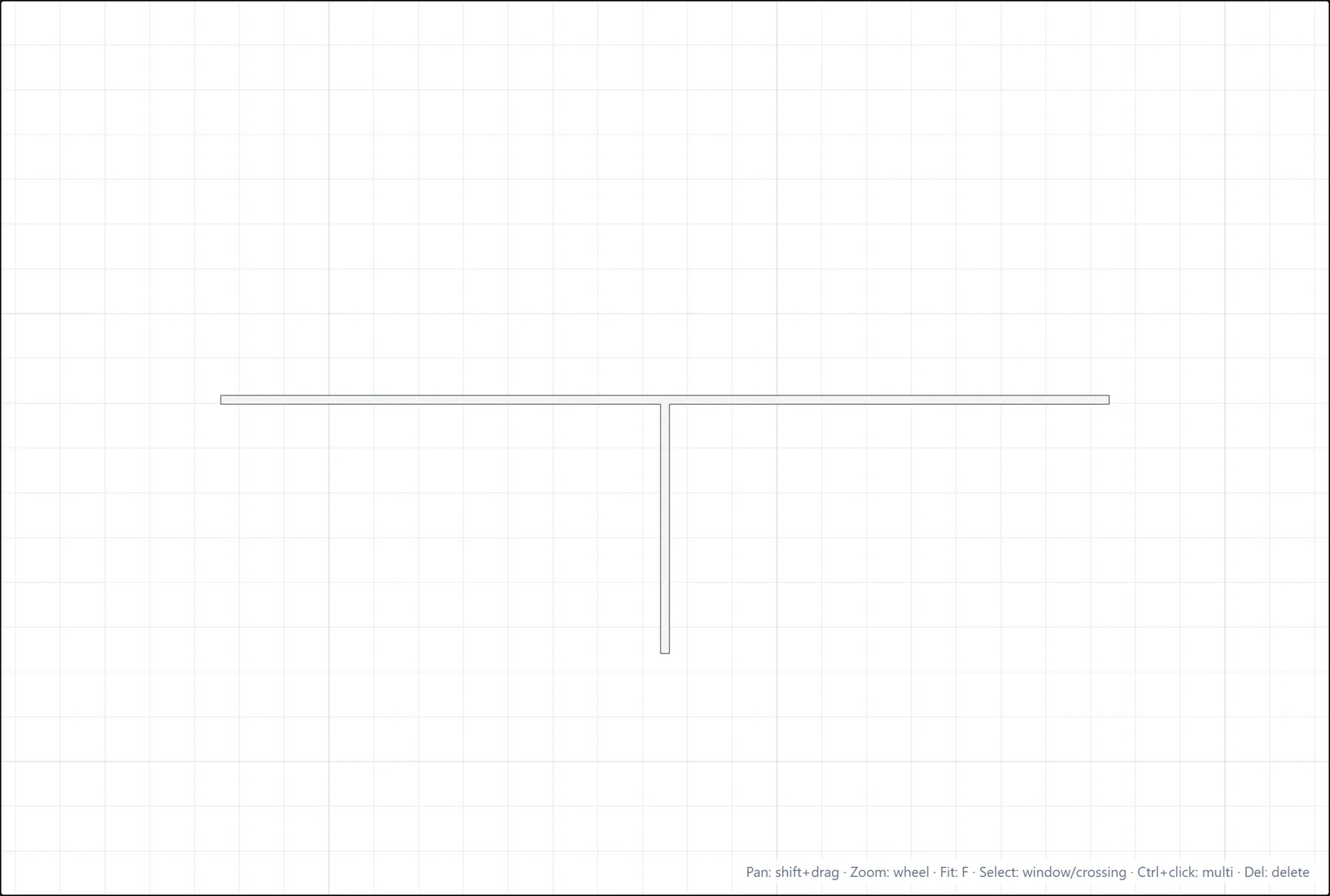

Обрезать

Отсекает часть стены, выступающую за другую стену.

1. Нажмите Обрезать (горячая клавиша X).
2. Щёлкните режущую стену.
3. Щёлкните ту сторону пересекающей стены, которую нужно удалить.

Удлинить

Противоположность обрезке: щёлкните стену или линию рядом с удлиняемым концом, и она вытянется до следующей границы впереди. Если перед этим концом ничего нет, строка состояния об этом сообщит.

Подобие

Создаёт параллельную копию на заданном расстоянии: самый быстрый способ построить коридоры и двойные перегородки.

1. Нажмите Подобие (горячая клавиша O).
2. Введите расстояние и нажмите Enter либо оставьте текущее.
3. Щёлкните стену, затем щёлкните сторону, на которую должна попасть копия.

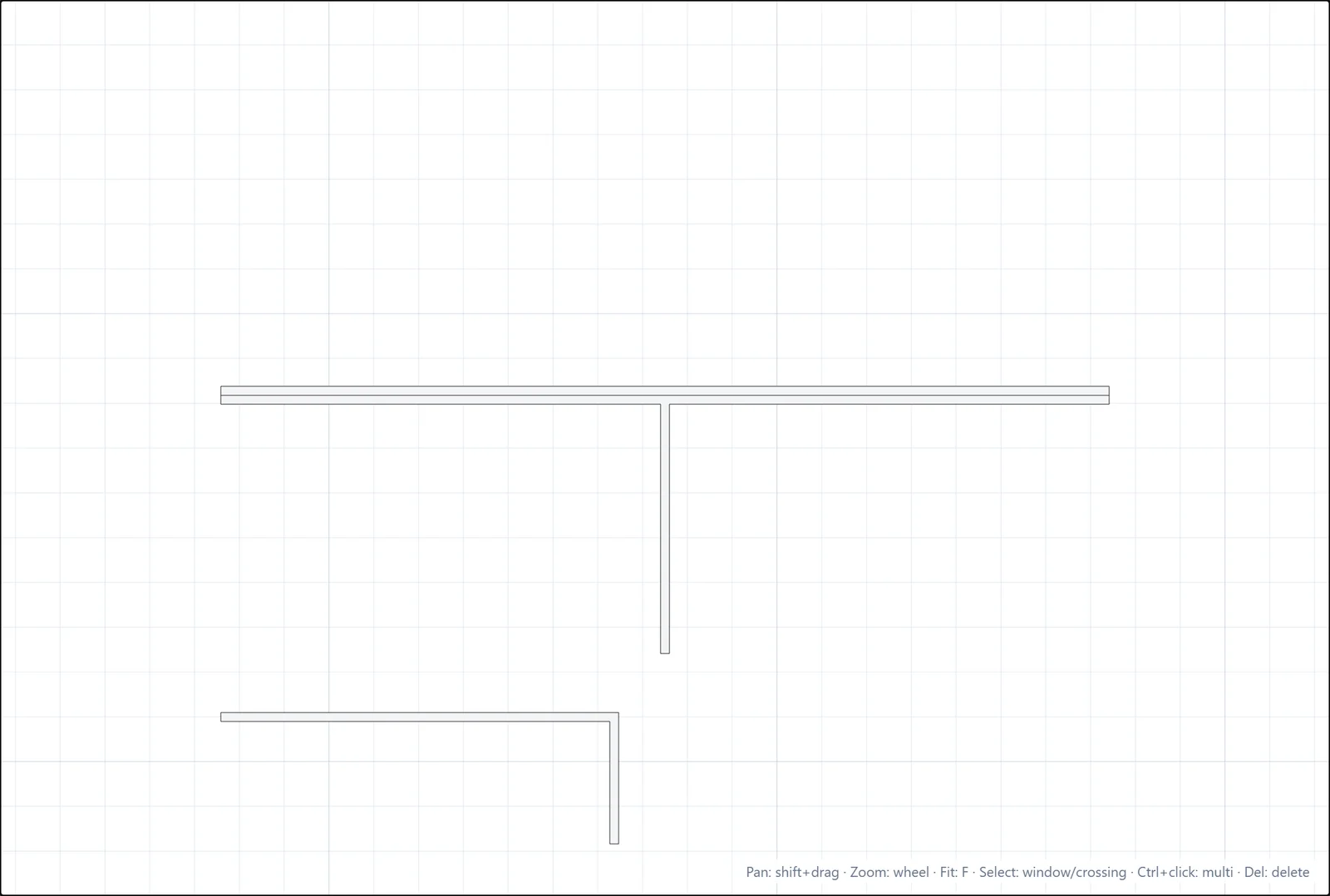

Сопряжение

Соединяет две стены (или две линии) в аккуратный угол, даже если они ещё не соприкасаются.

1. Нажмите Сопряжение.
2. Щёлкните первый объект со стороны, которую нужно сохранить.
3. Щёлкните второй объект того же типа, со стороны, которую нужно сохранить.

Оба объекта удлиняются или укорачиваются до встречи, и строка состояния подтверждает: "Сопряжение выполнено". Оба объекта должны быть одного типа и находиться на одном уровне; параллельные объекты не могут образовать угол.

Разорвать

Разделяет линию надвое: нажмите Разорвать, затем щёлкните линию в точке разрыва. Каждая половина становится самостоятельным объектом.
