Перемещение, копирование и преобразование

Все инструменты преобразования находятся в разделе Главная > Редактирование. Они делятся на два семейства, которые намеренно ведут себя по-разному.

Переместить и Копировать: выбор по ходу работы​

Предварительно выбирать ничего не нужно.

  • Переместить (горячая клавиша M): щёлкните объект, щёлкните базовую точку, затем щёлкните точку назначения. Штриховой предпросмотр следует за курсором.

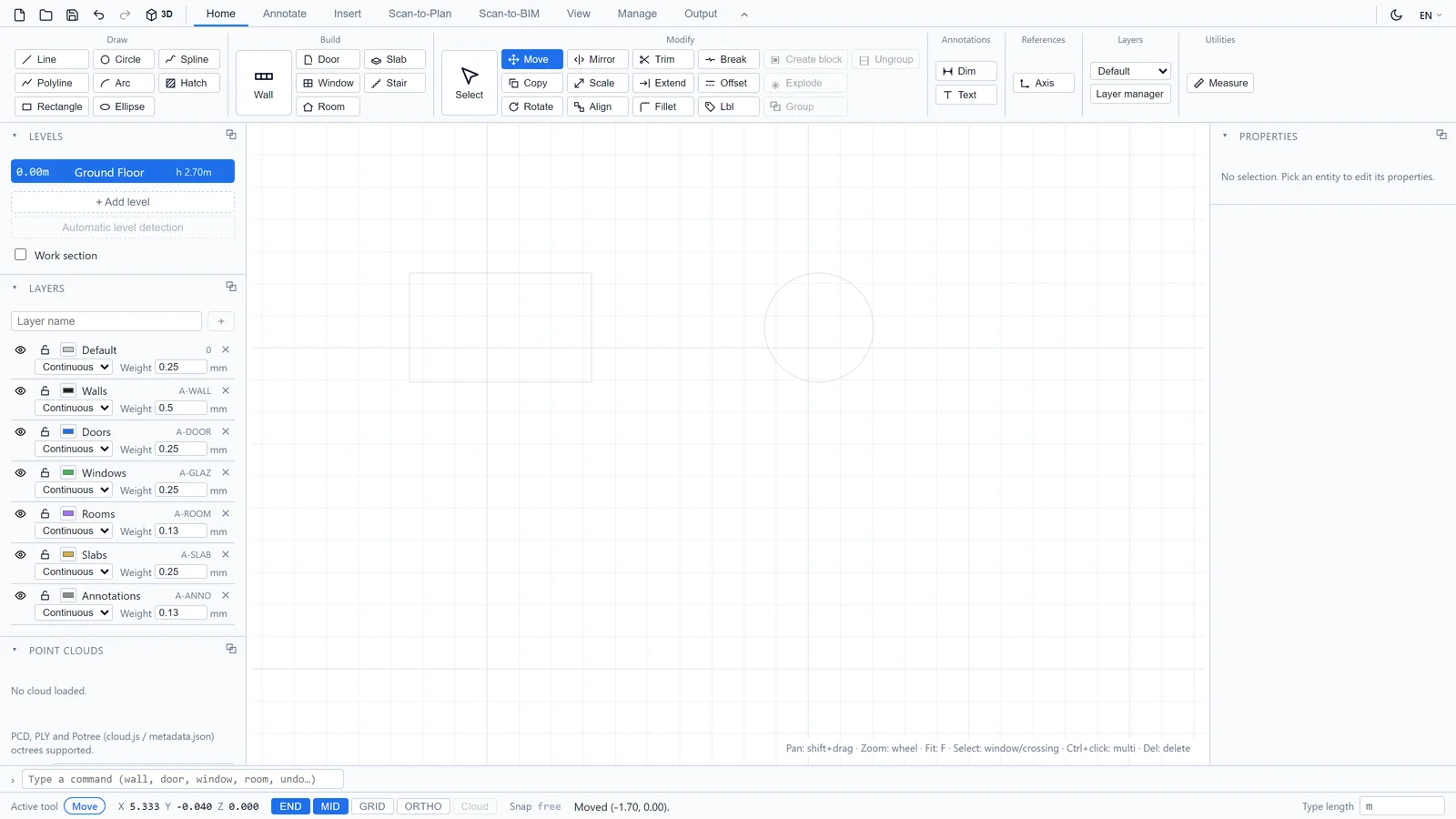

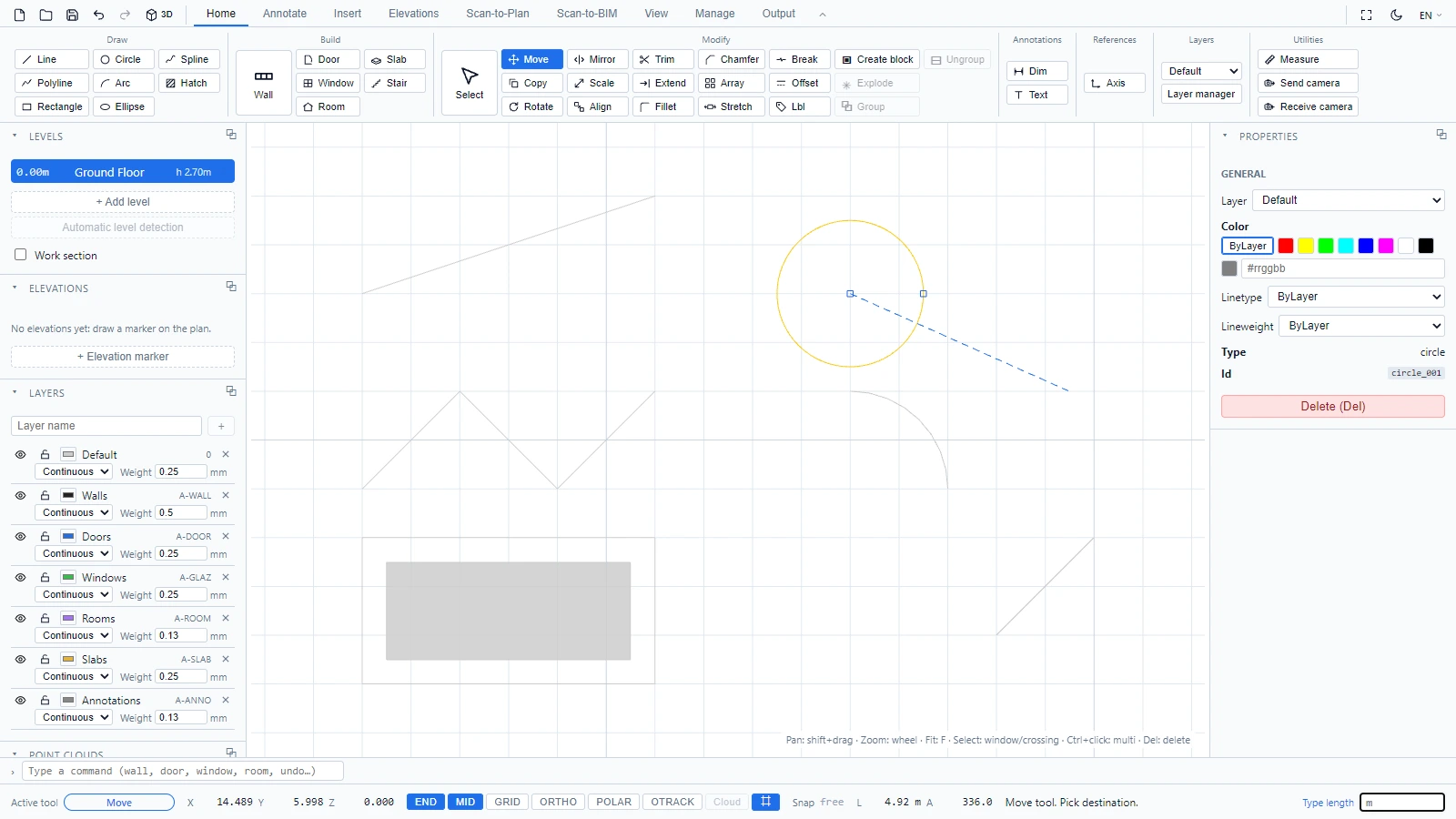

Перемещение круга, предпросмотр следует за курсором

  • Копировать (горячая клавиша C): щёлкните объект, щёлкните базовую точку, затем щёлкайте столько точек назначения, сколько нужно. Инструмент продолжает создавать копии, пока вы не нажмёте Escape.

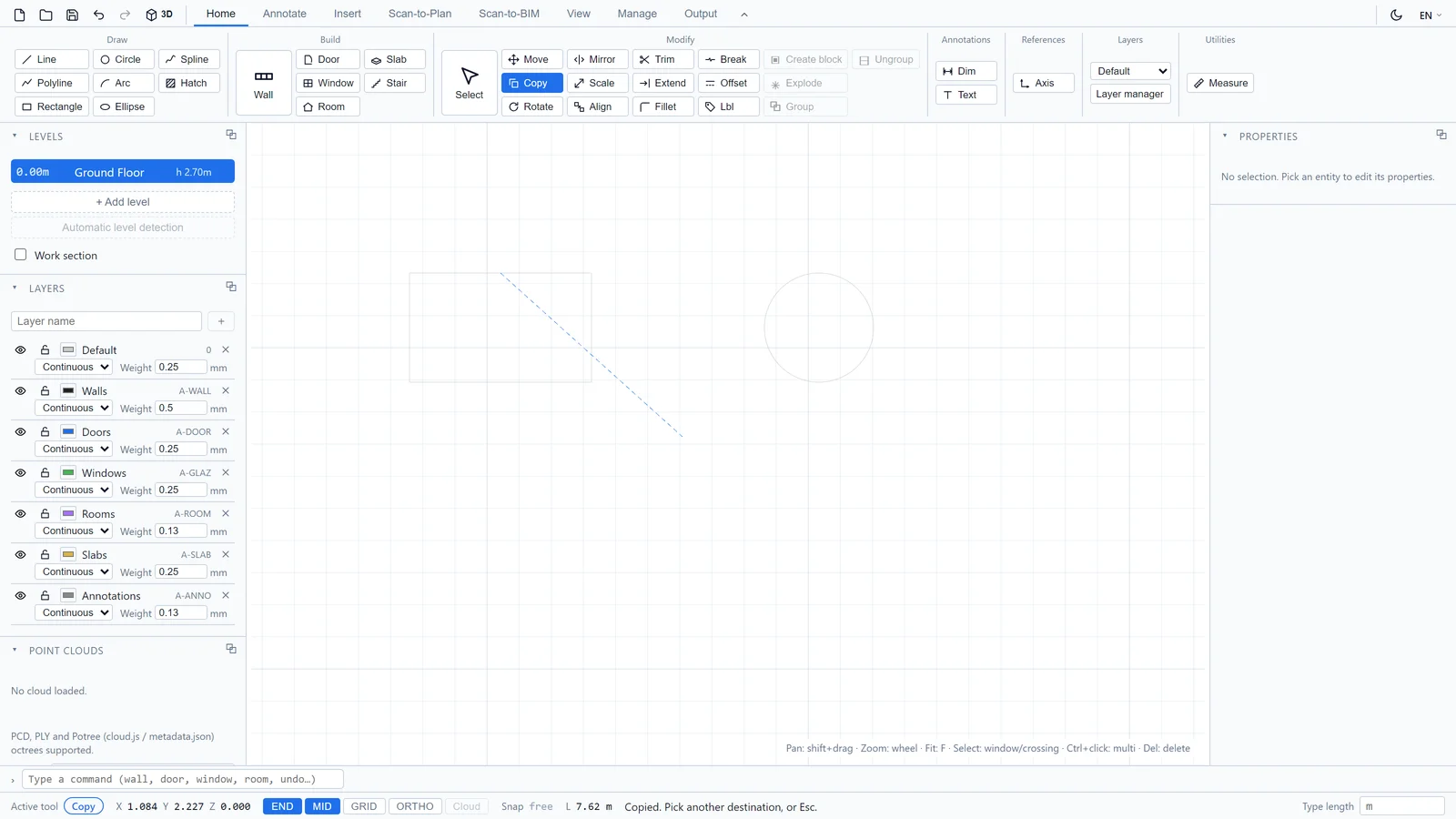

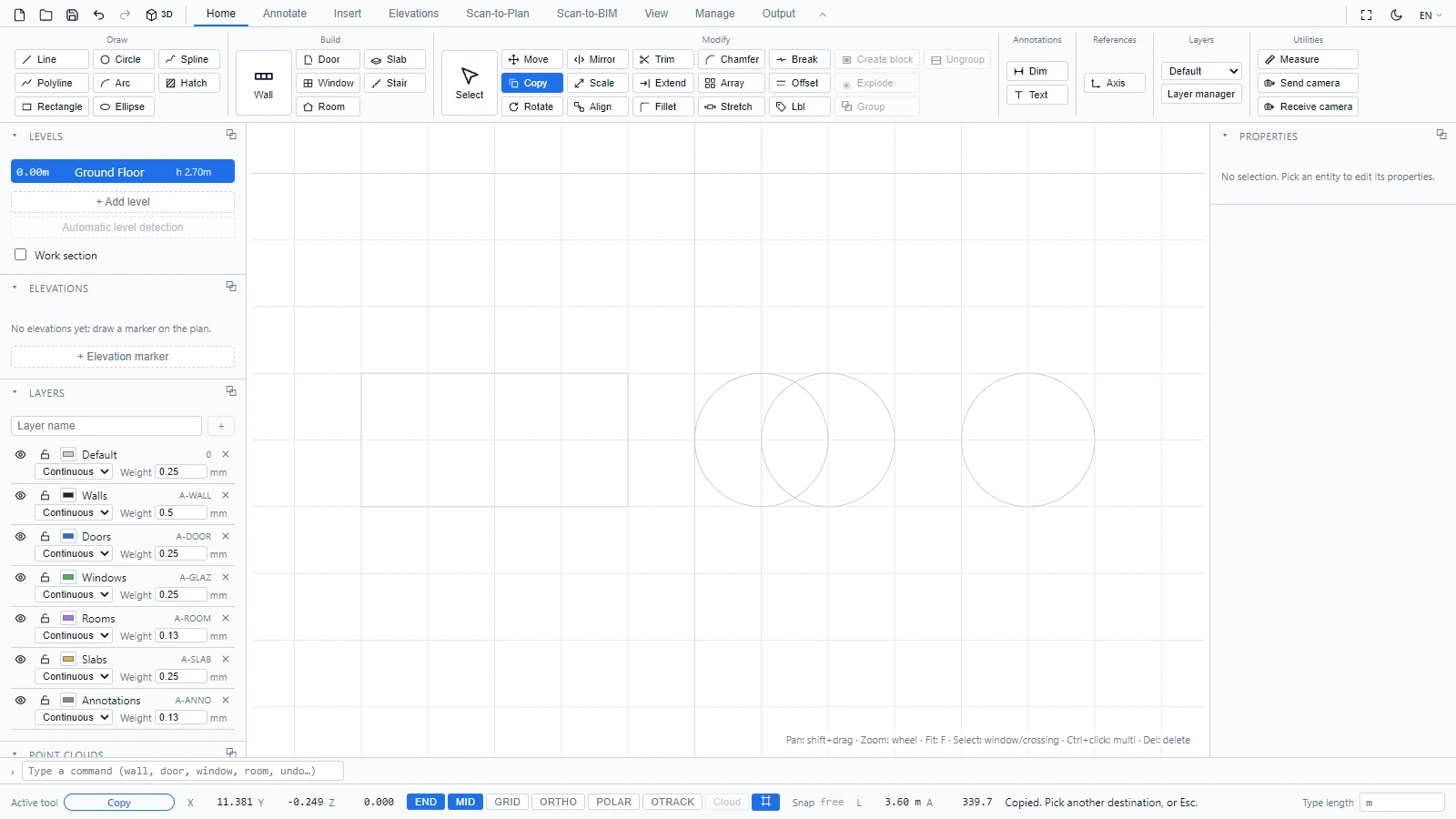

Копирование работает многократно: каждый щелчок размещает очередную копию

Повернуть, Зеркало, Масштаб, Выровнять: сначала выбор​

Эти четыре инструмента работают с текущим выделением. Выберите объекты (см. Выбор и редактирование объектов), активируйте инструмент и следуйте подсказкам строки состояния:

  • Повернуть: щёлкните базовую точку, затем щёлкните для задания угла или введите его в градусах + Enter.
  • Зеркало: щёлкните две точки оси отражения.
  • Масштаб: щёлкните базовую точку, затем введите коэффициент (2, 0,5...) + Enter. Либо нажмите R для режима опорного отрезка: укажите две точки (или введите длину), затем задайте новую длину. Удобно, чтобы перемасштабировать импортированный чертёж по известному размеру.
  • Выровнять: щёлкните первую исходную точку и её точку назначения, затем вторую пару. Выделение перемещается, поворачивается и масштабируется за одну операцию, а строка состояния сообщает итоговые коэффициент и угол.

Если вы запустите один из них, ничего не выбрав, строка состояния просто сообщит "Сначала выберите объекты".

Каждое преобразование - это одна запись в истории отмены, и Ctrl+Z её отменяет.
