Эскизная геометрия

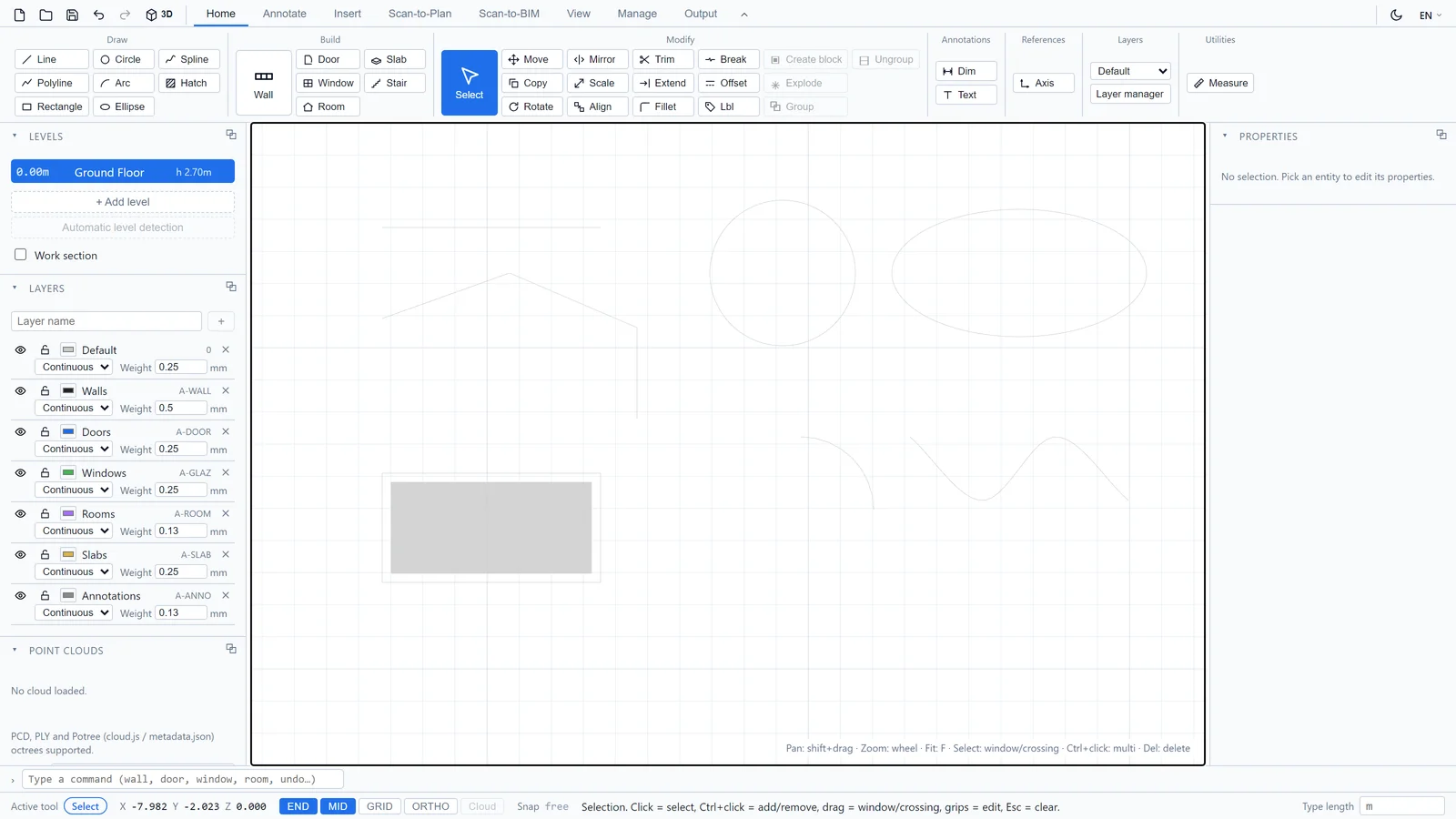

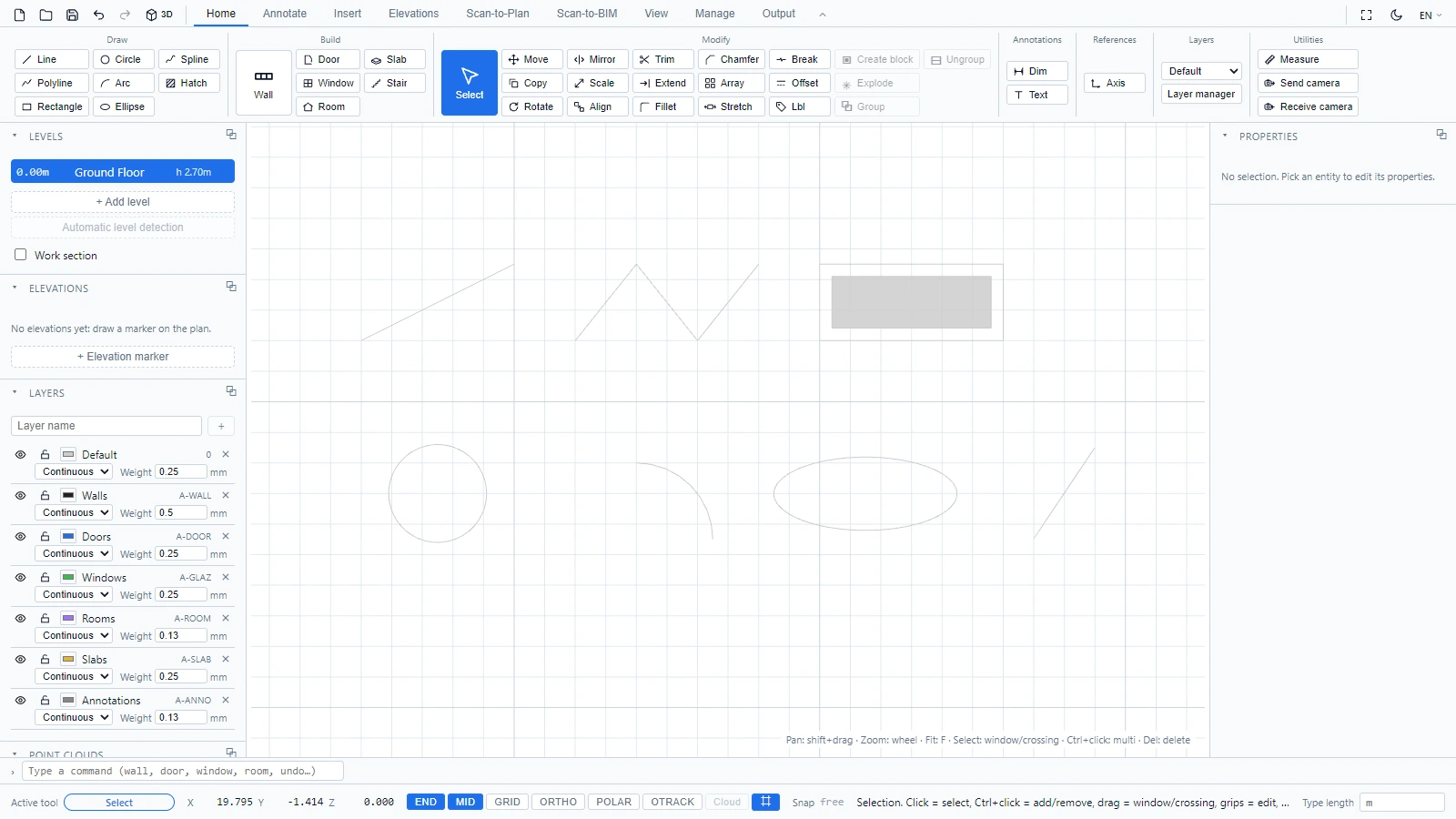

Помимо строительных объектов, в ATIS.cad есть классические чертёжные объекты 2D. Они находятся в разделе Главная > Рисование, и каждый из них также можно запустить из командной строки, в том числе короткими кодами AutoCAD.

Инструмент	Команда	Как работает
Отрезок	line или L	Щёлкните начало, затем конечную точку, либо введите длину + Enter
Полилиния	polyline или PL	Щёлкайте вершины, правый щелчок или Esc для завершения
Прямоугольник	rec	Щёлкните два противоположных угла
Круг	circle	Щёлкните центр, затем точку на радиусе, либо введите радиус + Enter
Дуга	arc или A	Щёлкните центр, начальную точку (задаёт радиус), затем конечную точку, против часовой стрелки
Эллипс	el	Щёлкните центр, конец большой оси, затем точку для малой оси
Сплайн	spl	Щёлкайте контрольные точки, правый щелчок или Esc для завершения
Штриховка	hatch или H	Щёлкайте вершины контура, правый щелчок или Esc для замыкания залитой области

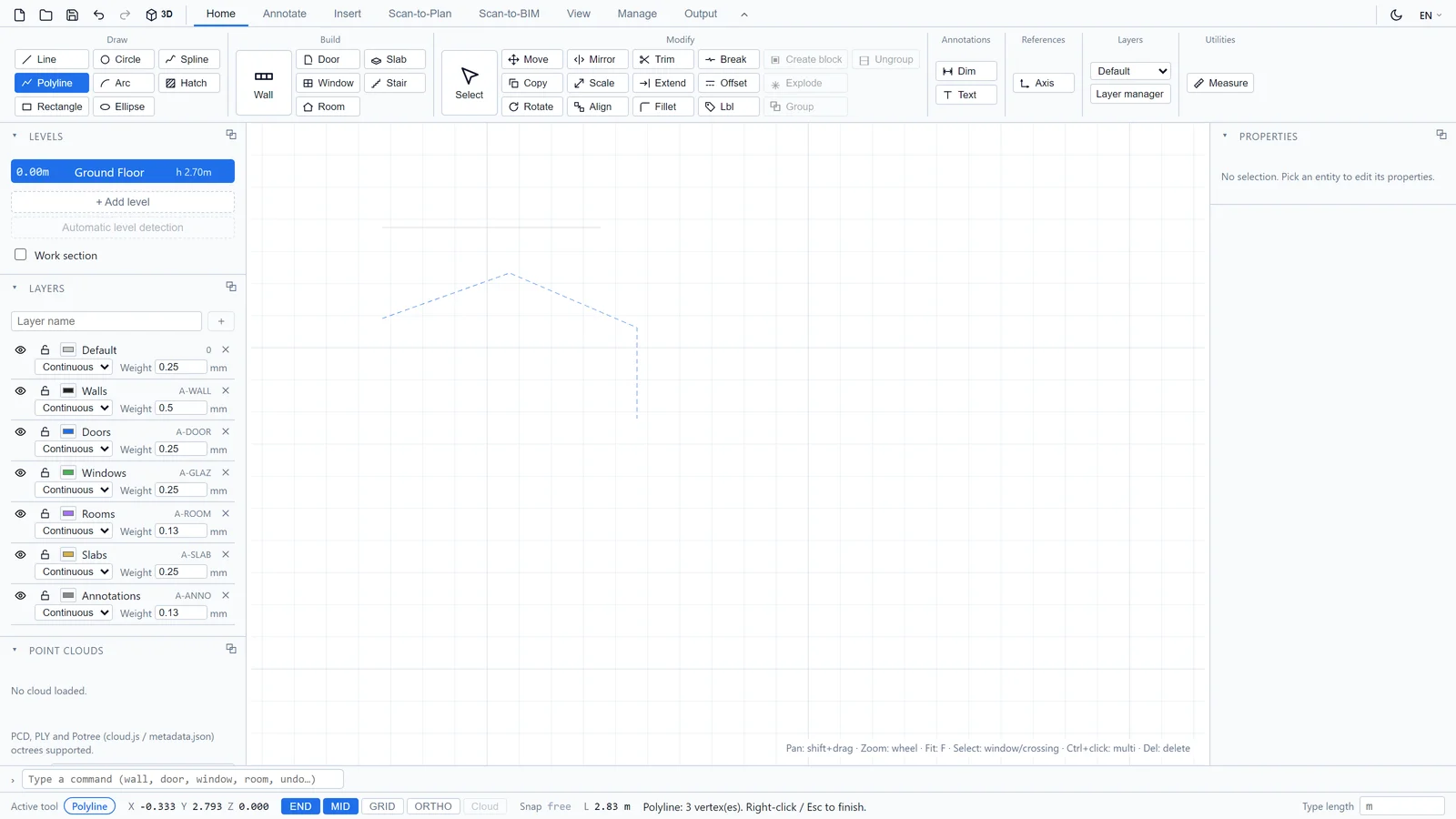

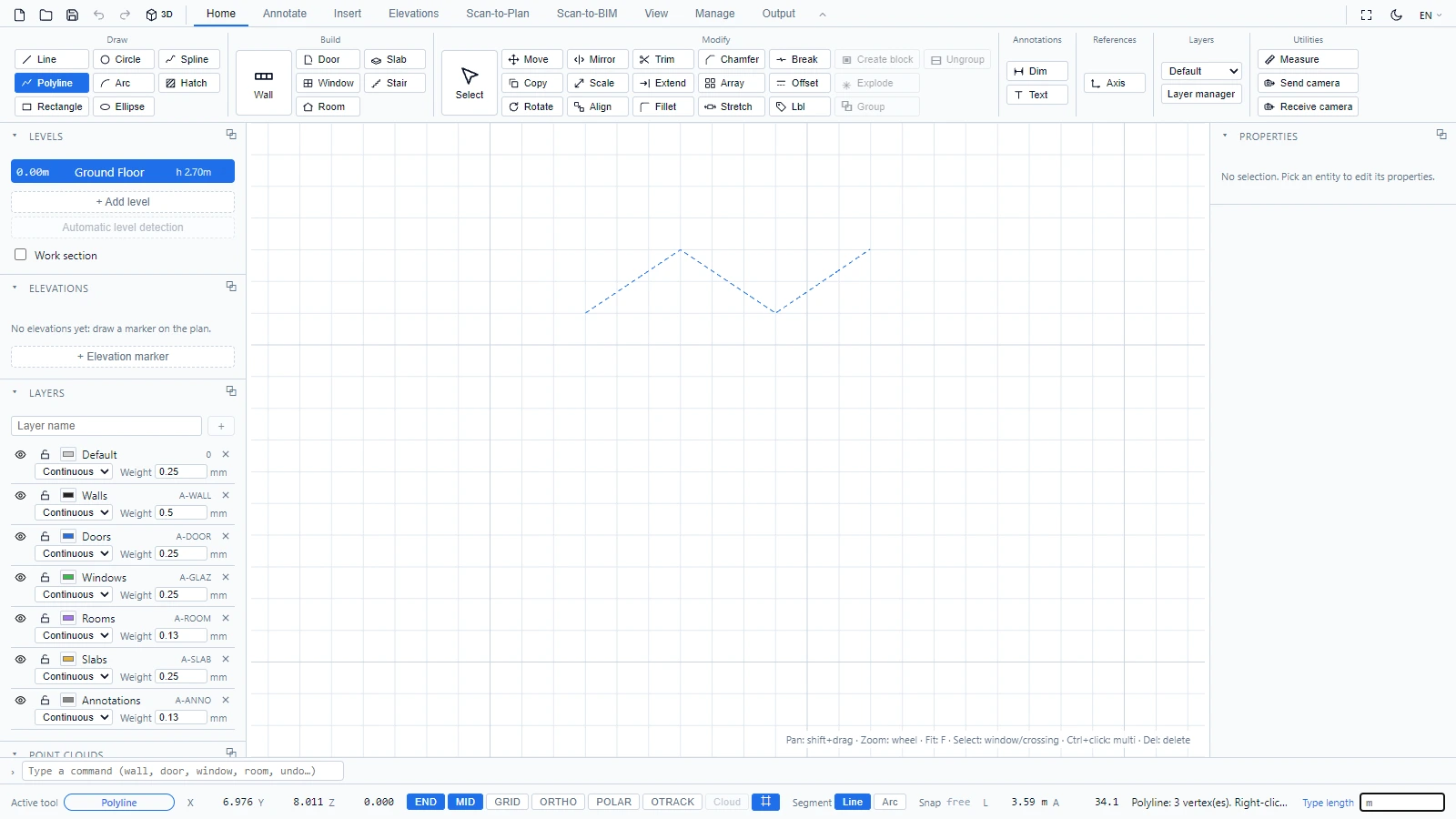

Строка состояния подсказывает каждый шаг. Для инструментов с несколькими точками она считает ваши вершины по ходу работы:

Несколько привычек, которые окупаются:

• Держите привязки END и MID включёнными, чтобы точно присоединять эскизную геометрию к плану.
• ORTHO фиксирует линии по горизонтали и вертикали.
• Эти объекты попадают на текущий слой (см. селектор в разделе Главная > Слои), поэтому размещайте вспомогательные построения на отдельном слое и отключайте его, когда закончите.

Если у вас возникнут вопросы или потребуется дополнительная информация, обратитесь к технической команде.
