Помещения и плиты

Помещения

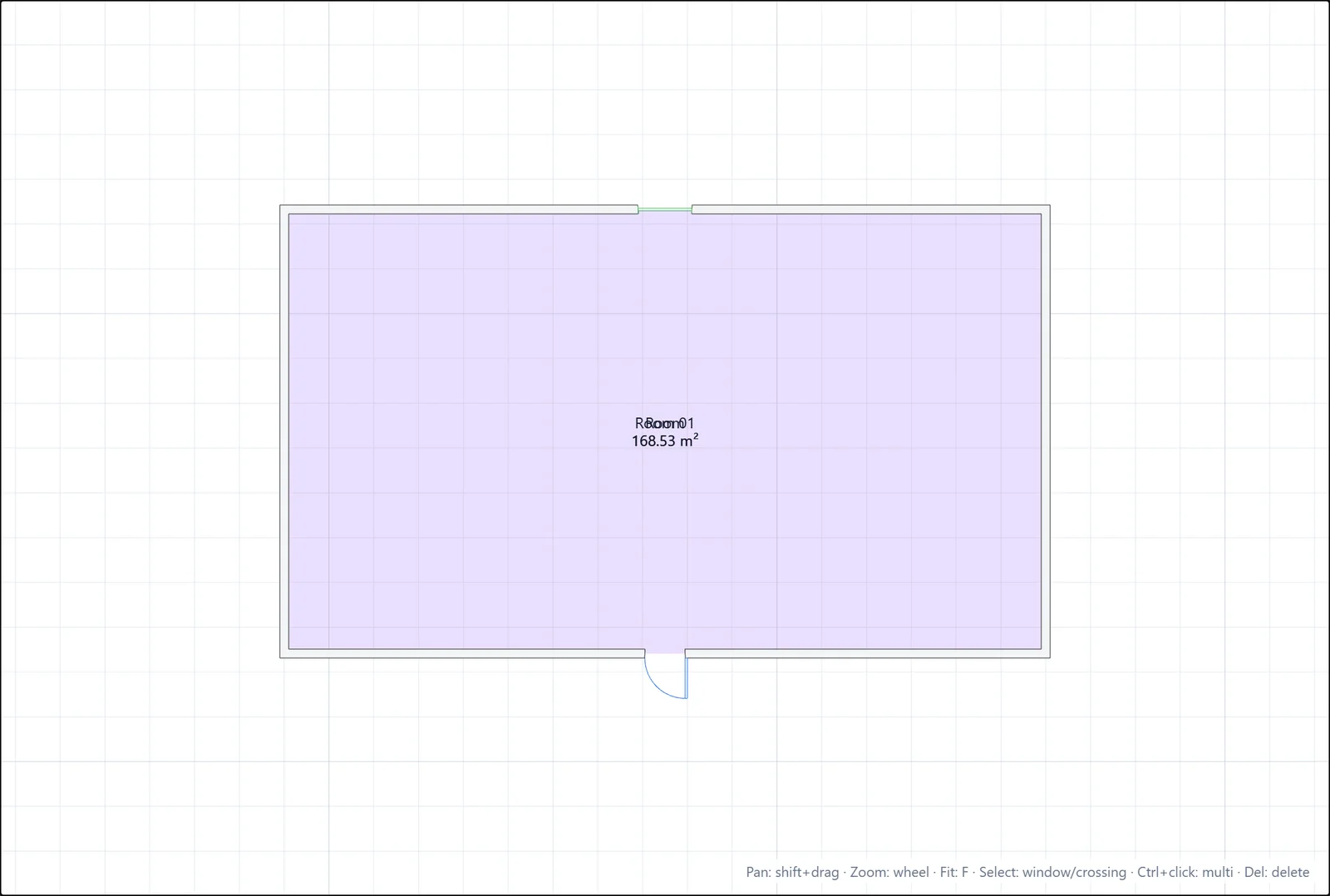

Помещение несёт имя, номер и вычисленную площадь. Получить его можно двумя способами:

• Автоматически: когда ваши стены замыкают контур, помещение определяется на месте (см. Черчение стен).
• Вручную: в разделе Главная > Строительство нажмите Помещение (горячая клавиша R), затем щёлкните внутри замкнутого контура стен. Если ничего не происходит, строка состояния сообщает "В этой точке нет замкнутого контура": проверьте, действительно ли ваши стены соприкасаются.

Выберите помещение, чтобы переименовать или перенумеровать его на панели свойств. Площадь обновляется сама, когда вы перемещаете окружающие стены.

Метку помещения можно разместить в любом месте: нажмите Метка в разделе Главная > Редактирование, щёлкните помещение, затем щёлкните новое положение метки.

Плиты

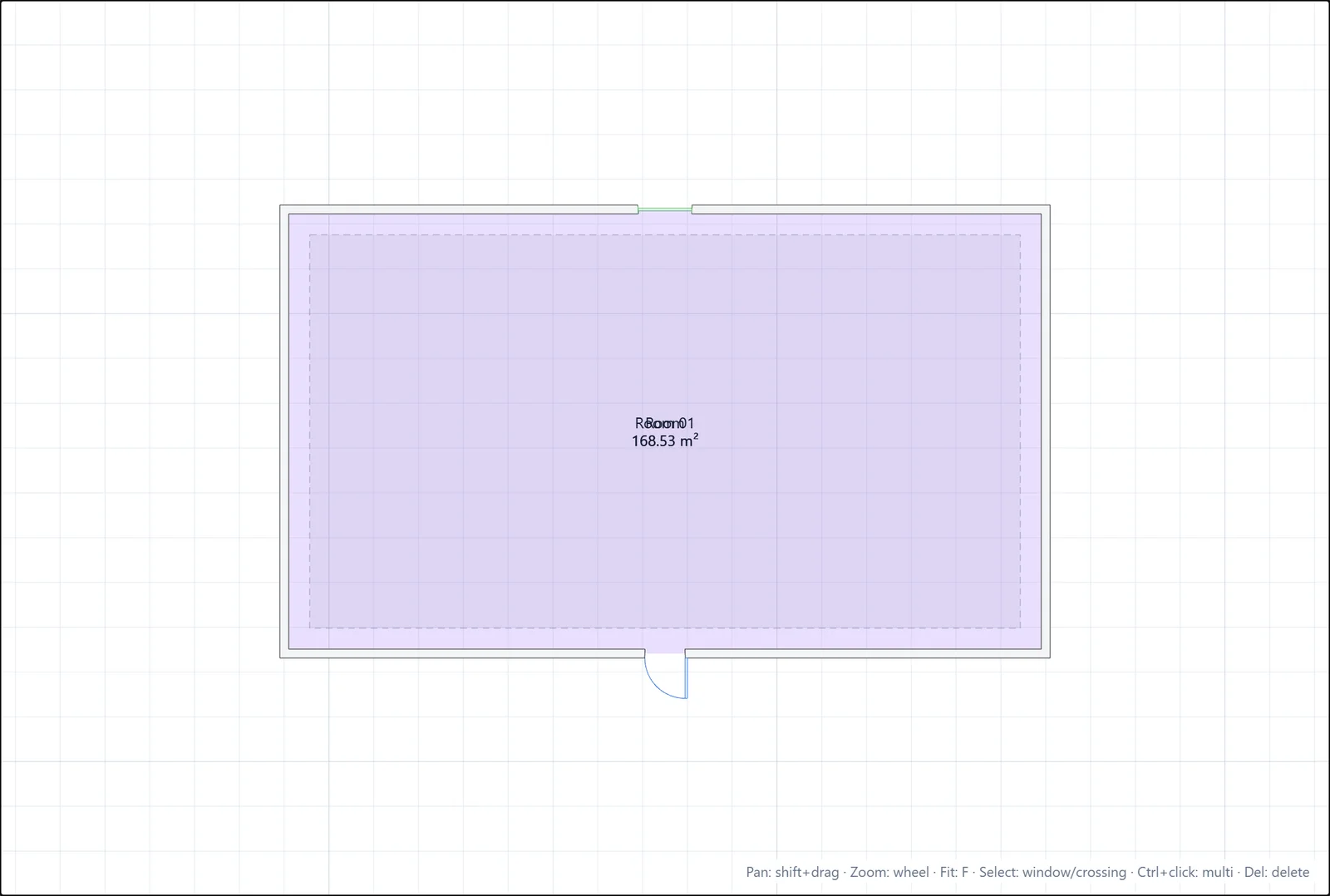

Плиты - это перекрытия вашей модели. В 2D они отображаются контурами, а в 3D - сплошными плитами.

1. В разделе Главная > Строительство нажмите Плита (или введите slab).

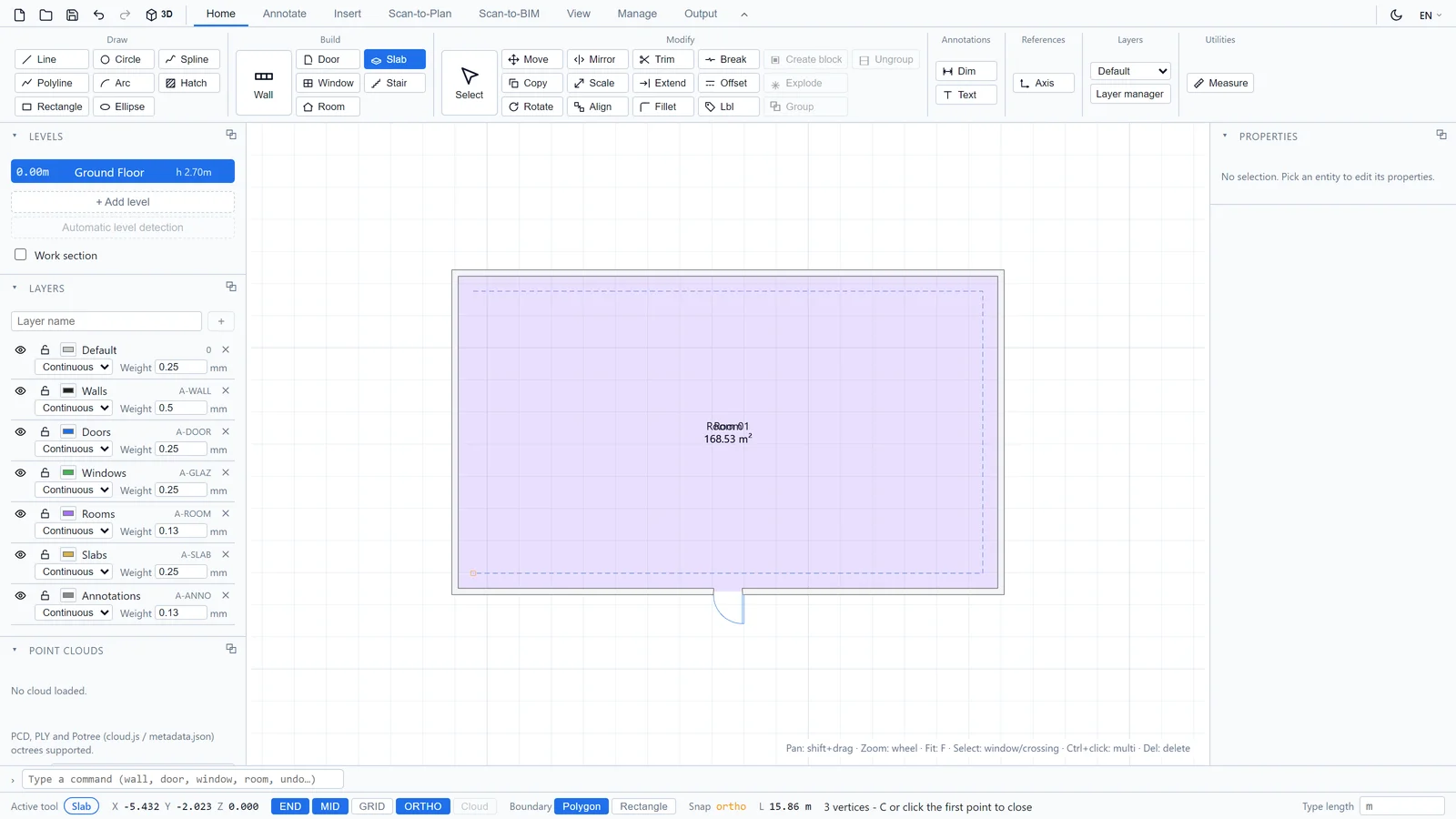

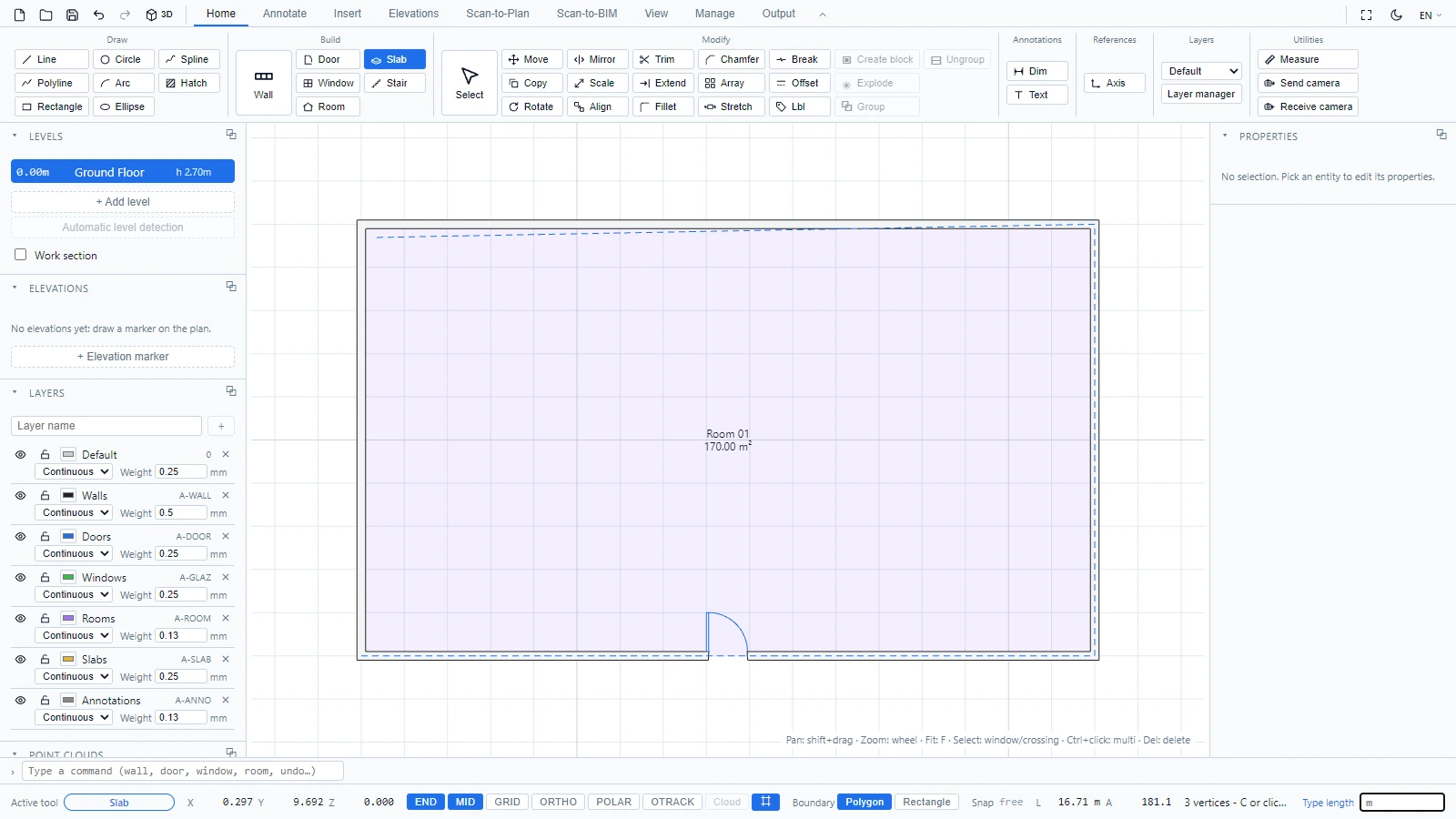

2. Щёлкайте вершины контура одну за другой.
3. Щёлкните первую точку ещё раз, чтобы замкнуть контур. Для плиты требуется не менее 3 вершин.

Выберите плиту, чтобы проверить её уровень на панели свойств.
