Черчение стен

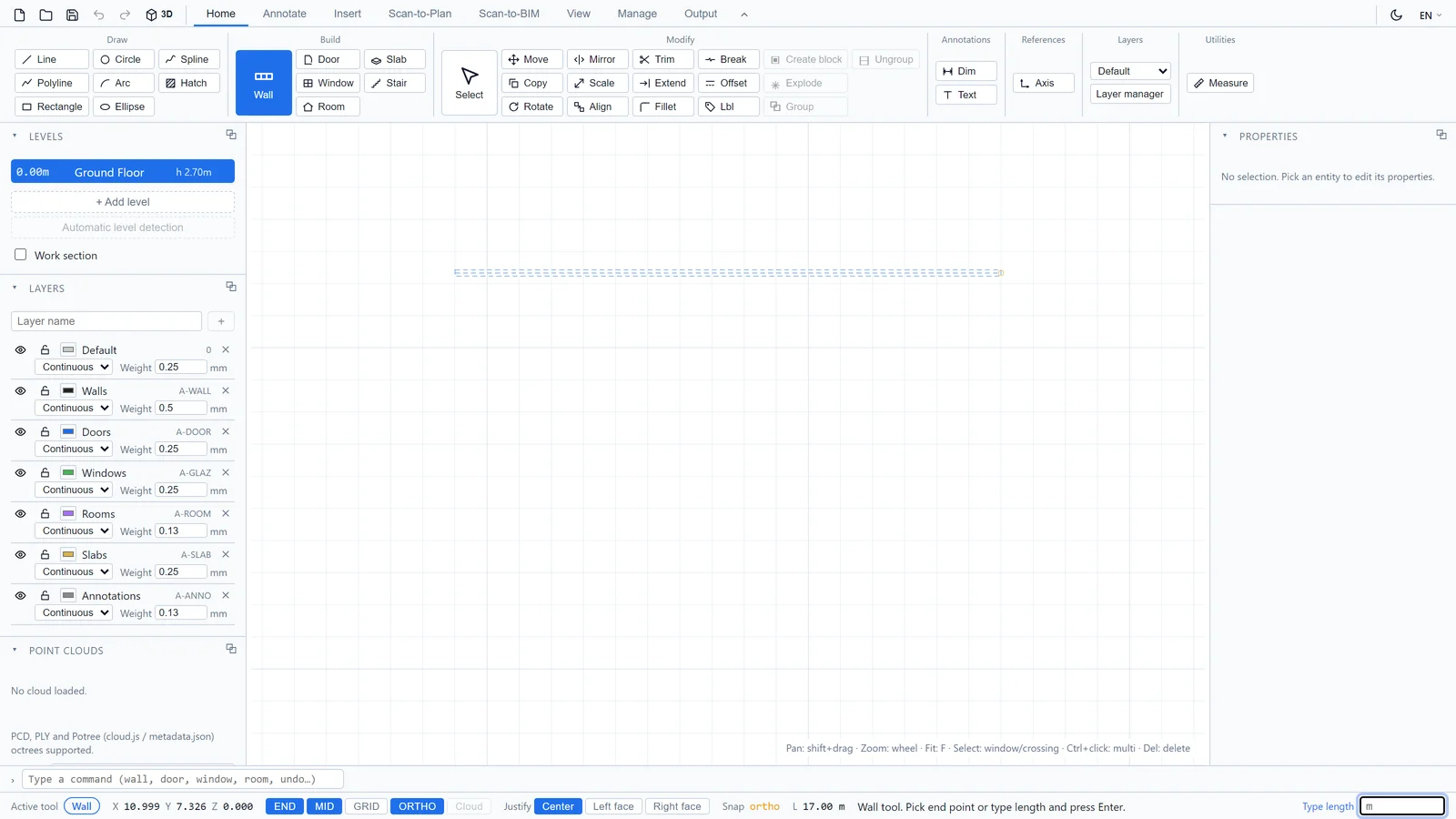

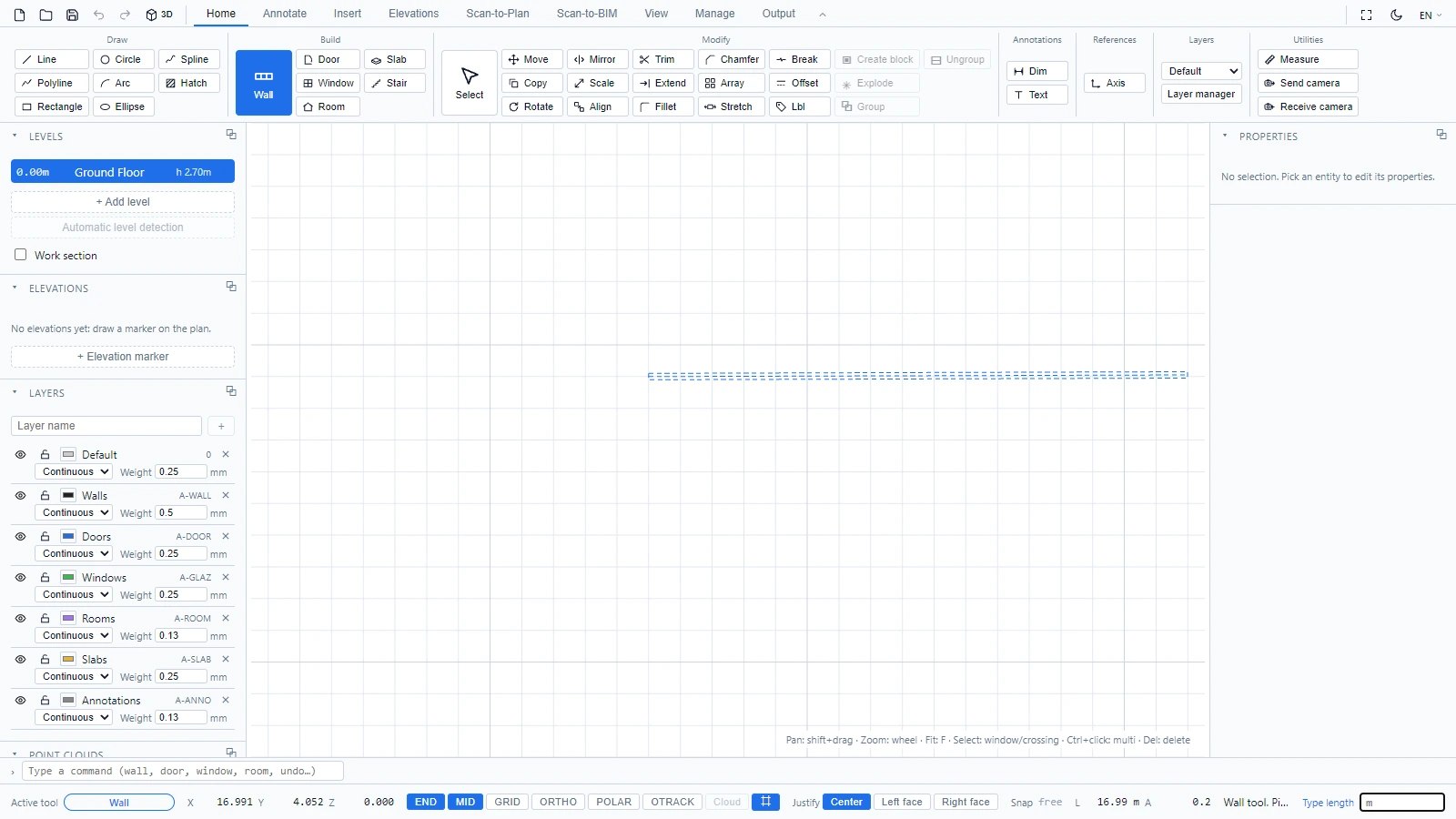

Начало цепочки стен
- В разделе Главная > Строительство нажмите Стена (или введите
wallв командной строке, или нажмите W). - Щёлкните начальную точку в области черчения.
- Щёлкните конечную точку. Стена создаётся, и от неё начинается новая, поэтому вы можете соединять сегменты, не выбирая инструмент заново.
- Нажмите Escape для завершения.
Пока вы чертите, строка состояния - ваш помощник:
- L показывает текущую длину сегмента, который вы собираетесь разместить.
- Вместо щелчка по конечной точке введите точную длину и нажмите Enter. Стена чертится с этой длиной в направлении курсора.
- ORTHO удерживает стены горизонтальными или вертикальными. END и MID привязывают курсор к конечным точкам и серединам существующей геометрии.
- Выравнивание выбирает, какая линия стены следует за вашими щелчками: Центр, Левая грань или Правая грань. Используйте его, чтобы чертить вдоль существующей грани, например при обводке обмерного плана.

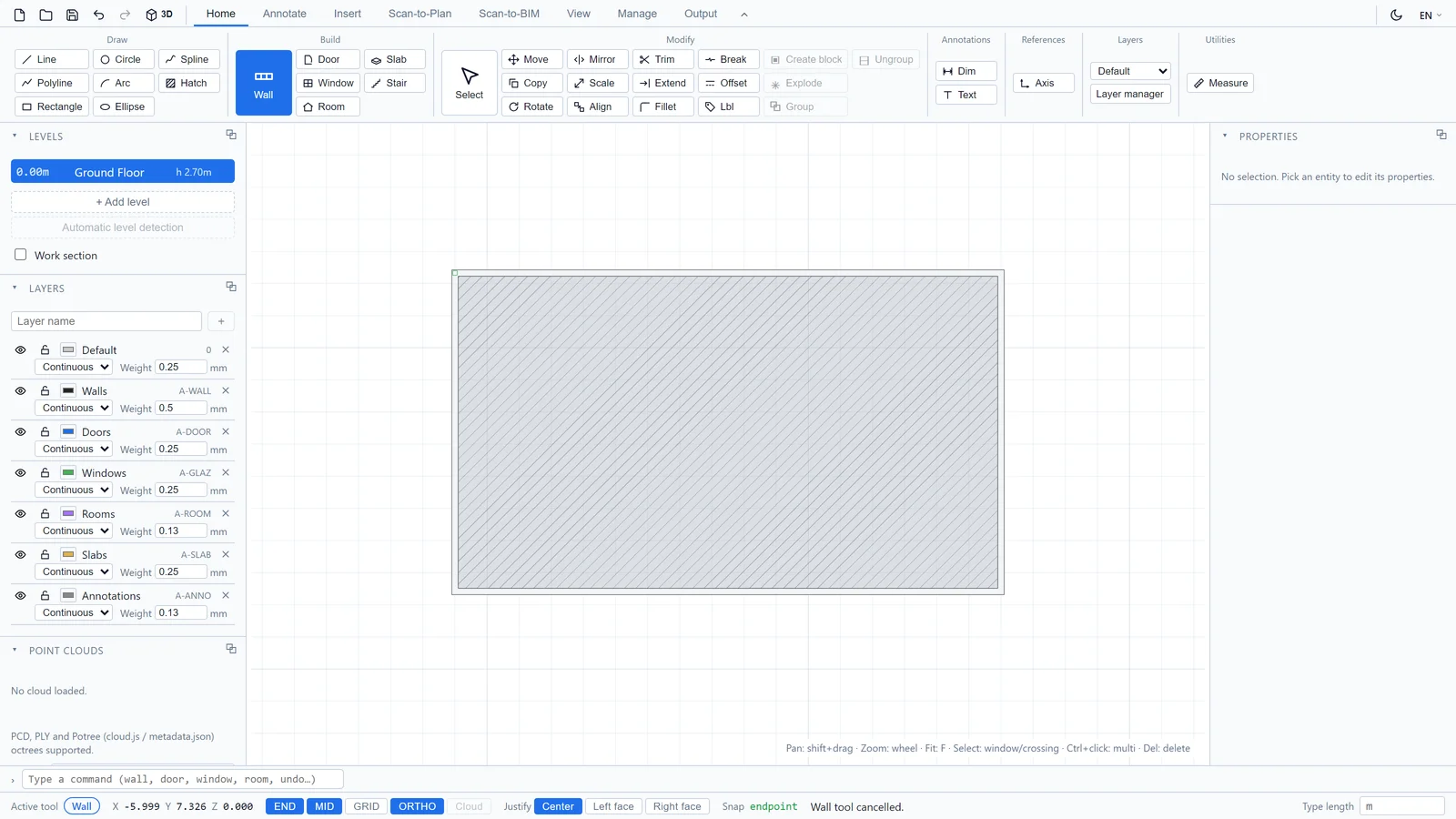

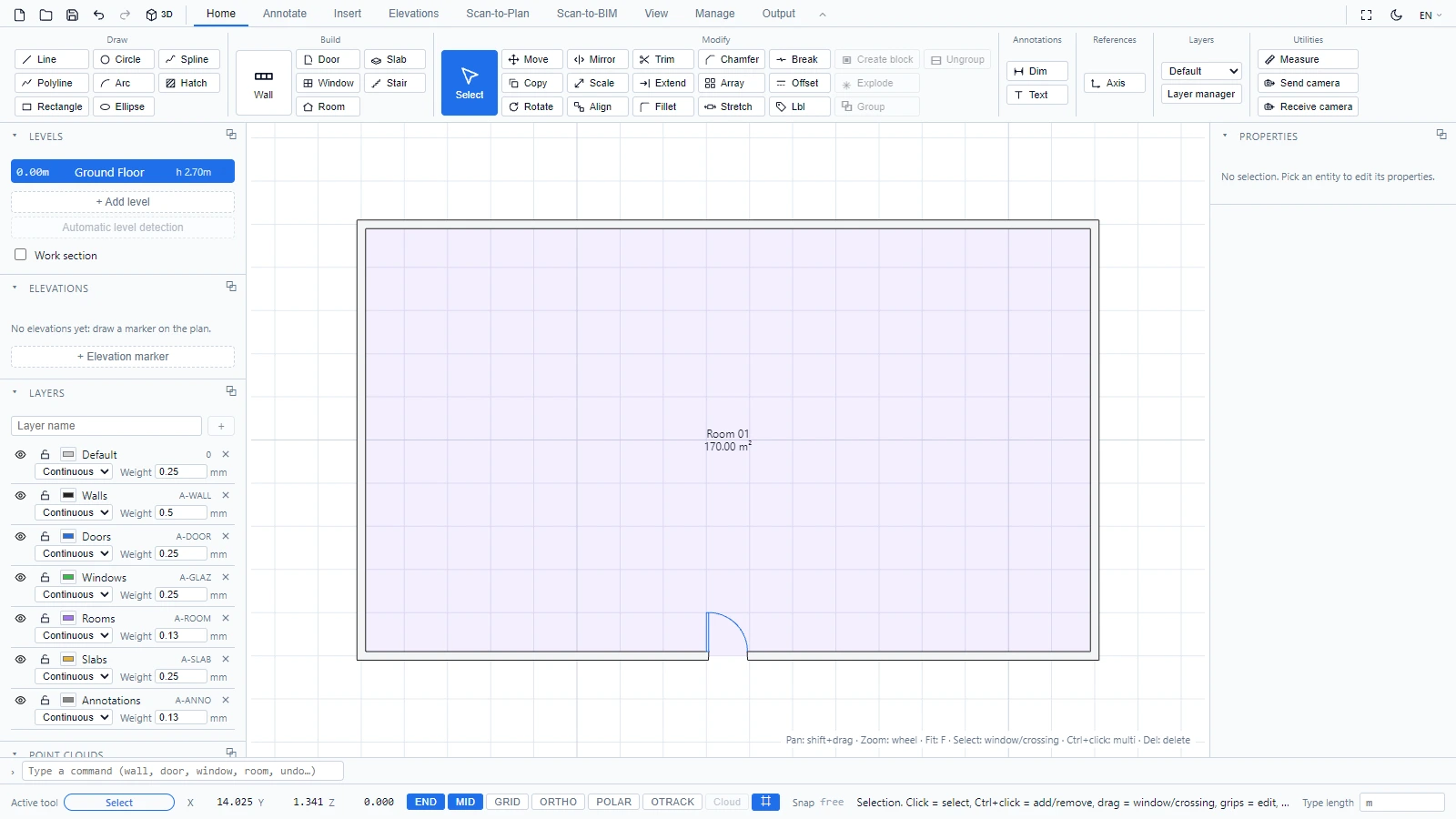

Замкните контур, получите помещение
Когда цепочка стен замыкает контур, помещение внутри определяется автоматически: оно получает имя, заливку пола и текущую площадь. Ничего обводить дважды не нужно.
Углы соединяются и очищаются автоматически, как в 2D, так и в 3D-модели.
Измените параметры стены
Выберите любую стену, чтобы отредактировать её на панели свойств: семейство, толщину, высоту, тип (внутренняя или наружная), линию привязки и материал. См. Выбор и редактирование объектов.
