Навигация в 2D и 3D

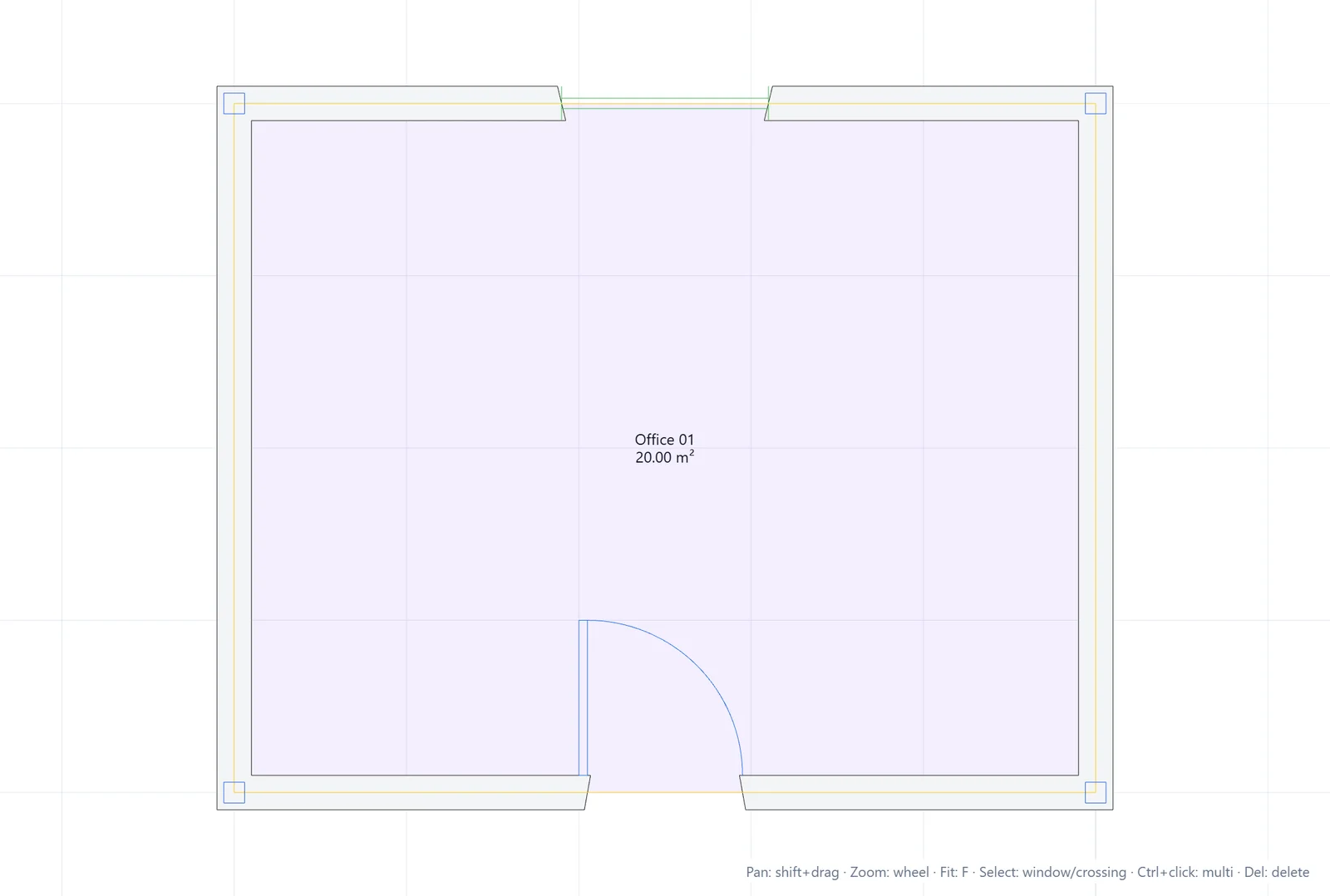

2D-вид плана

Редактор открывается в 2D-виде плана. Три жеста охватывают всё:

• Зум: вращайте колесо мыши. Зум центрируется на курсоре.
• Панорамирование: удерживайте Shift и перетаскивайте.
• Вписать: нажмите F, чтобы вписать весь чертёж в экран (та же команда Вписать есть на вкладке "Вид").

Напоминание об этих сочетаниях клавиш находится в правом нижнем углу области черчения.

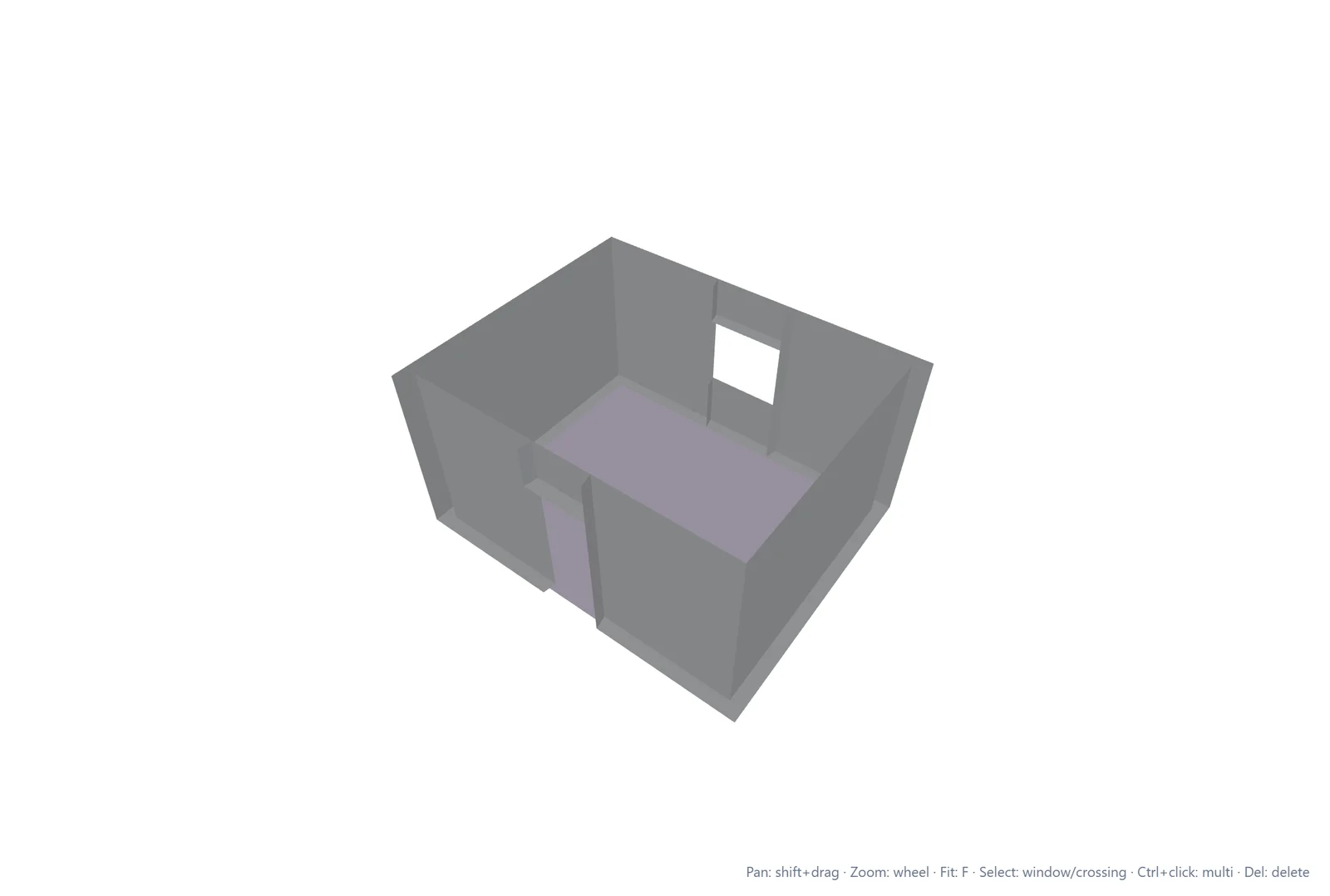

3D-вид

Нажмите кнопку 3D на панели быстрого доступа или в разделе Вид > Навигация. План перестраивается в трёх измерениях по данным объектов: стены поднимаются на свою реальную высоту, двери и окна вырезают свои проёмы.

• Орбита: перетаскивайте мышью.
• Зум: вращайте колесо.
• Панорамирование: удерживайте Shift и перетаскивайте.

Та же кнопка, теперь называющаяся 2D, возвращает вас к виду плана. Ваши зум и положение в 2D сохраняются.

Следите за курсором

Строка состояния внизу показывает текущие координаты курсора (X и Y в виде плана, плюс Z в 3D). Координаты выражаются в единице проекта, по умолчанию в метрах.
