Сравнение двух облаков точек

Обратите внимание, что этот инструмент не является бесплатным: каждое его использование расходует токены. Токены можно приобрести или получить на странице управления токенами. Подробные инструкции - в этой статье.

Сравнение облаков точек позволяет сравнивать одно облако точек с другим. Этот инструмент особенно полезен для:

• Сравнения сканов с разных дат (мониторинг прогресса)

• Проверки отклонений между двумя кампаниями съемки

• Валидации повторных сканов после корректировок

• Обнаружения структурных изменений или смещений

Важно помнить, что идеальное совпадение в 100% недостижимо. Облака точек могут содержать шум, различия в плотности или незначительные смещения при съёмке, влияющие на результаты.

Доступ к инструменту сравнения

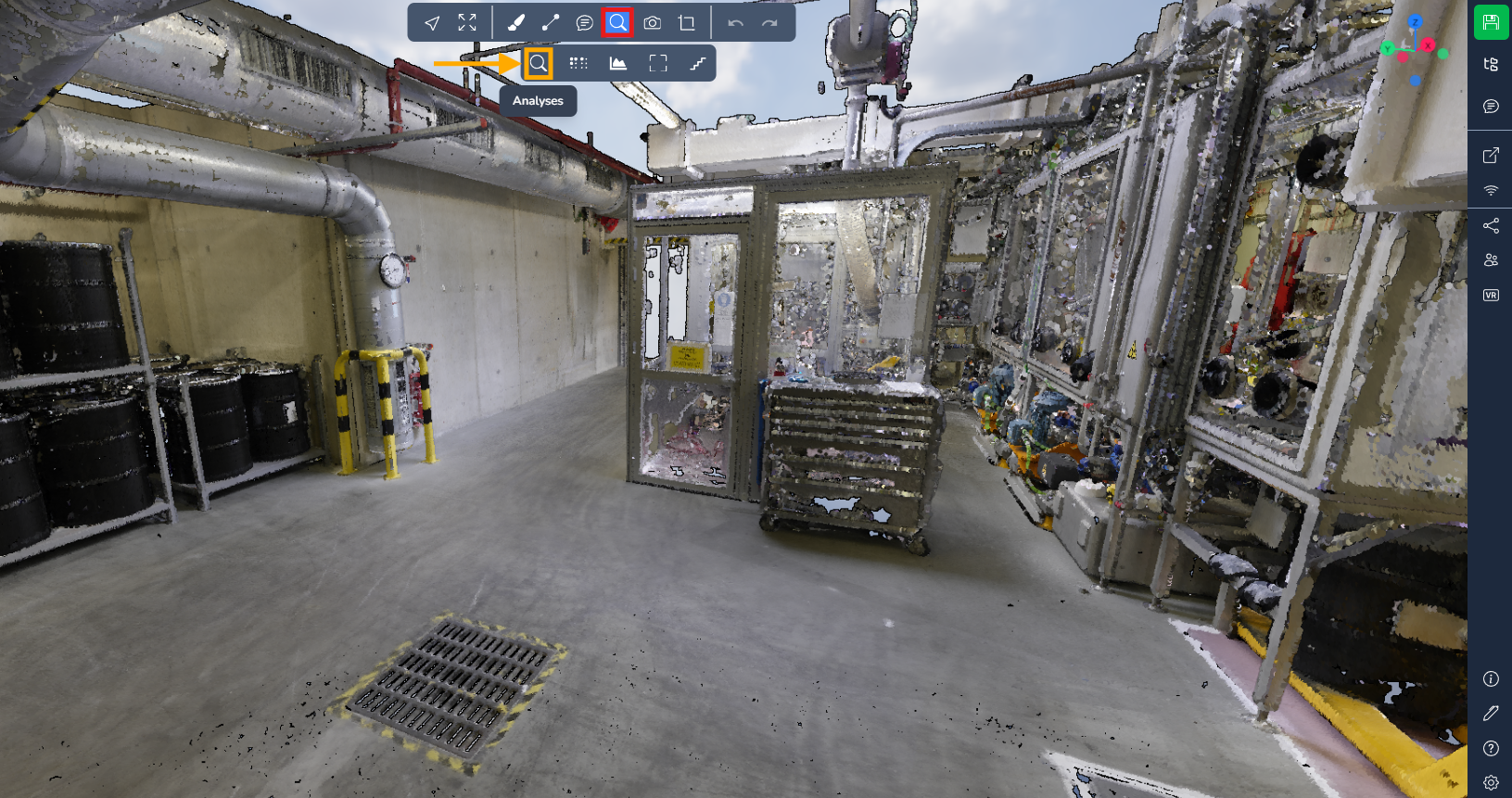

Чтобы открыть окно анализа, перейдите в меню Расширенные инструменты и выберите значок Увеличительное стекло.

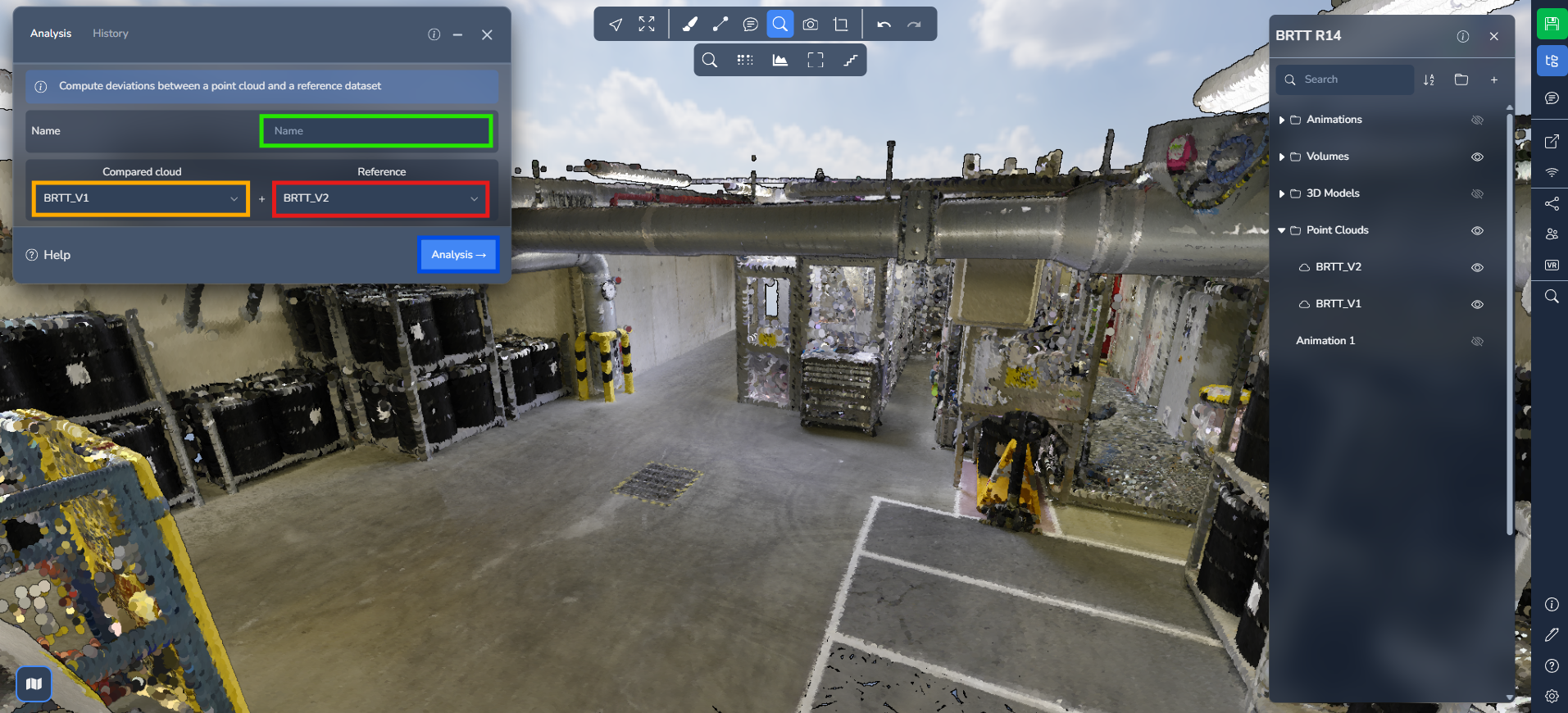

Перед запуском процесса в окне анализа необходимо задать несколько параметров:

• Задайте имя сравнения. Выберите информативное имя, чтобы потом было легко его найти.

• Выберите облако точек для сравнения.

• Выберите эталонное облако точек.

Нажмите на "Анализ", чтобы начать процесс сравнения.

Мониторинг анализа

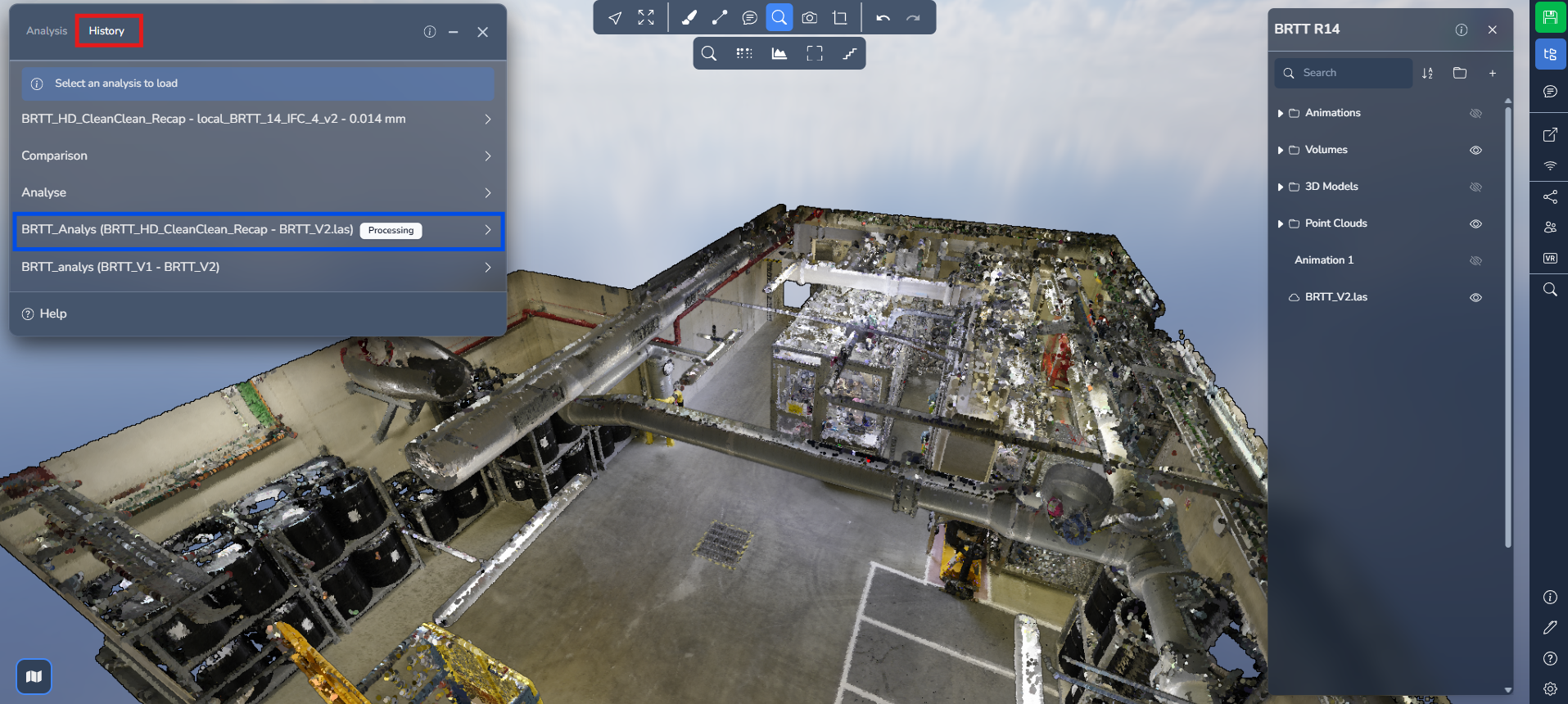

Чтобы отслеживать статус сравнения, перейдите на вкладку "История".

Здесь хранятся записи обо всех сравнениях, выполненных в проекте. Во время обработки отображается статус обработка.

После завершения анализа вы получите уведомление по электронной почте. Вернитесь на вкладку "История" и загрузите сравнение, чтобы просмотреть результаты.

Понимание результатов

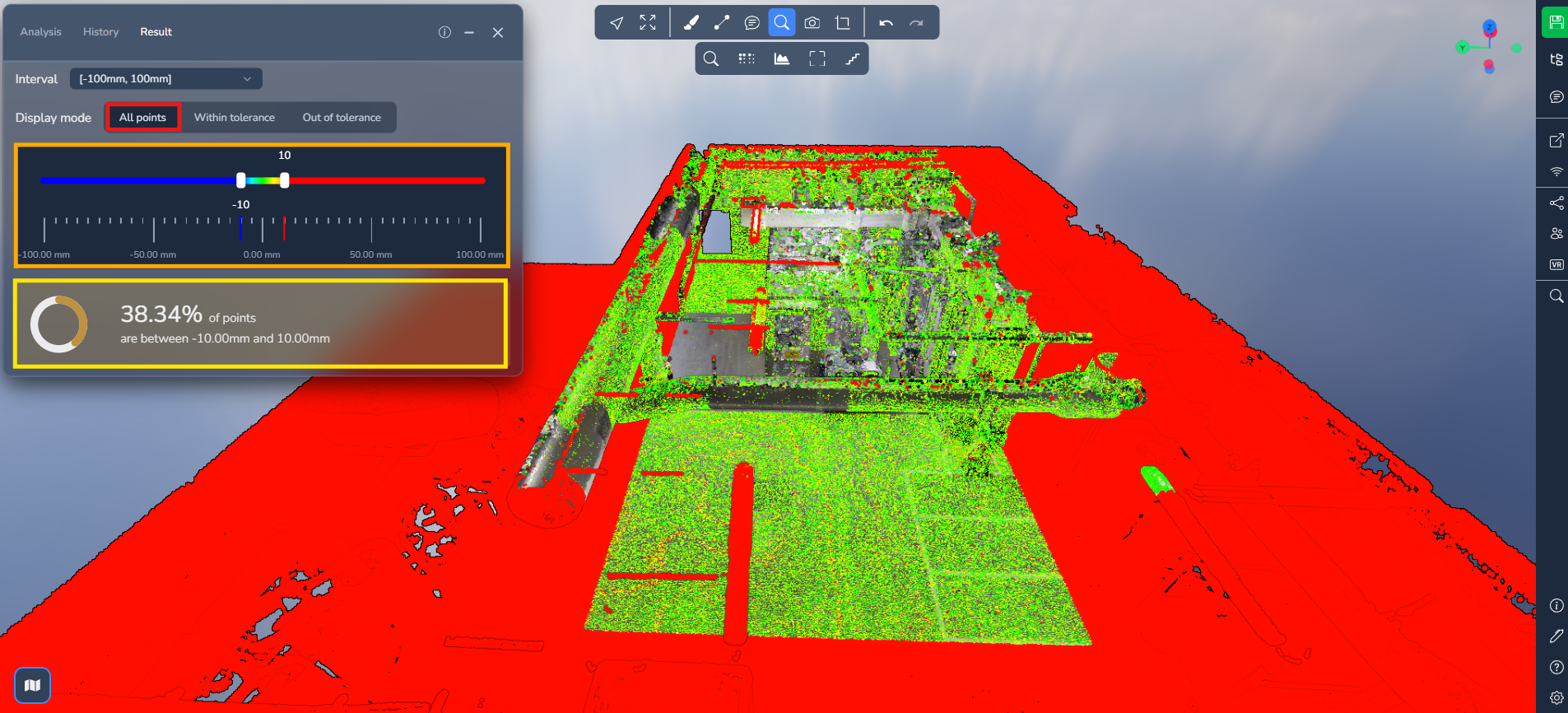

Когда сравнение загружено, вы увидите цветовой градиент от красного до синего.

Градиент показывает величину отклонения между двумя облаками точек:

• Красный: большое отклонение между двумя облаками точек

• Зеленый: близкое совпадение (минимальное отклонение)

• Синий: отрицательное отклонение (точки расположены внутри опорной поверхности)

Желтые, оранжевые и бирюзовые тона обозначают промежуточные уровни отклонений.

Такая визуализация позволяет быстро выявлять области, где два скана различаются.

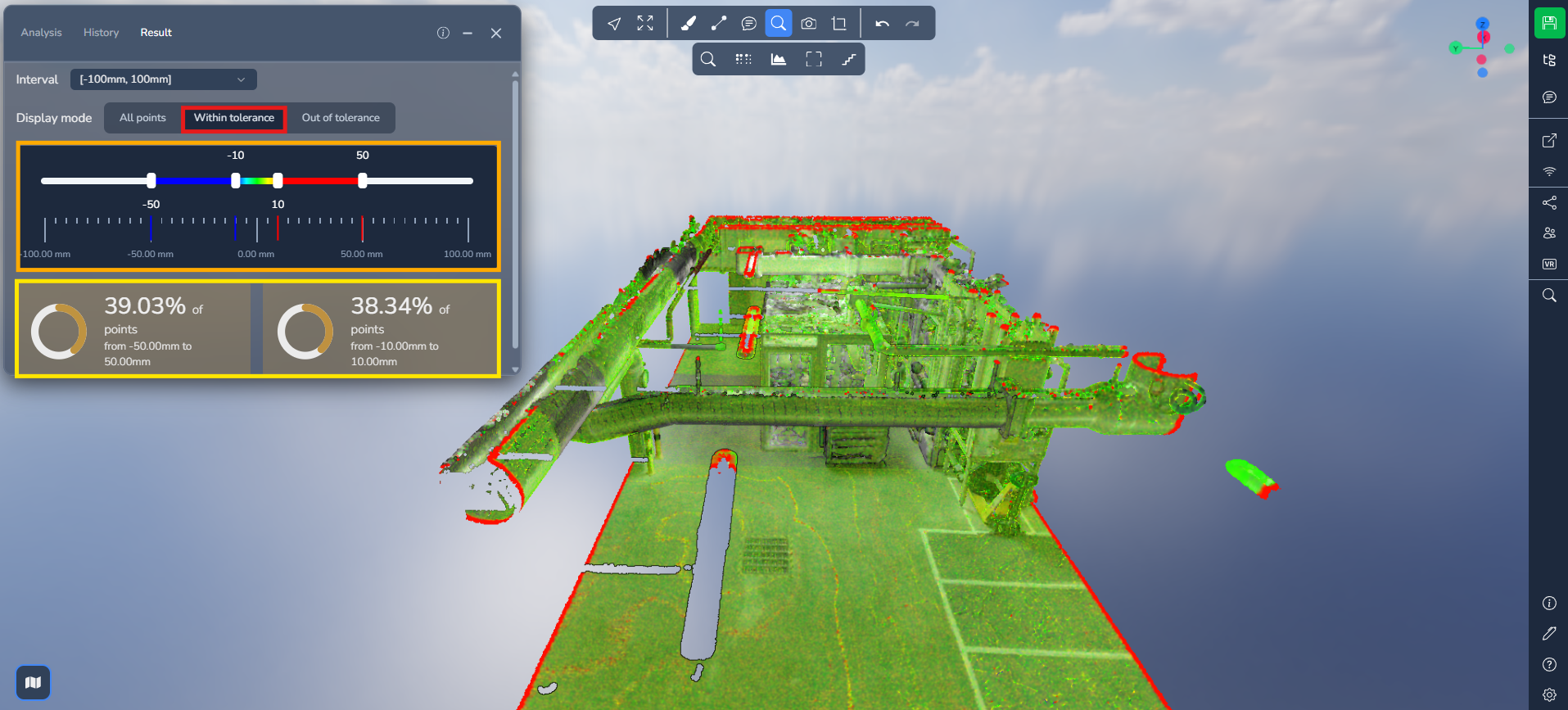

В режиме Within tolerance отображаются только участки облака точек, попадающие в заданный диапазон допуска.

У ползунка теперь четыре ручки:

• Внешние ручки задают видимый диапазон

• Внутренние ручки задают диапазон цветового градиента по умолчанию

Отображаются два процентных значения валидации, соответствующие двум порогам допуска.

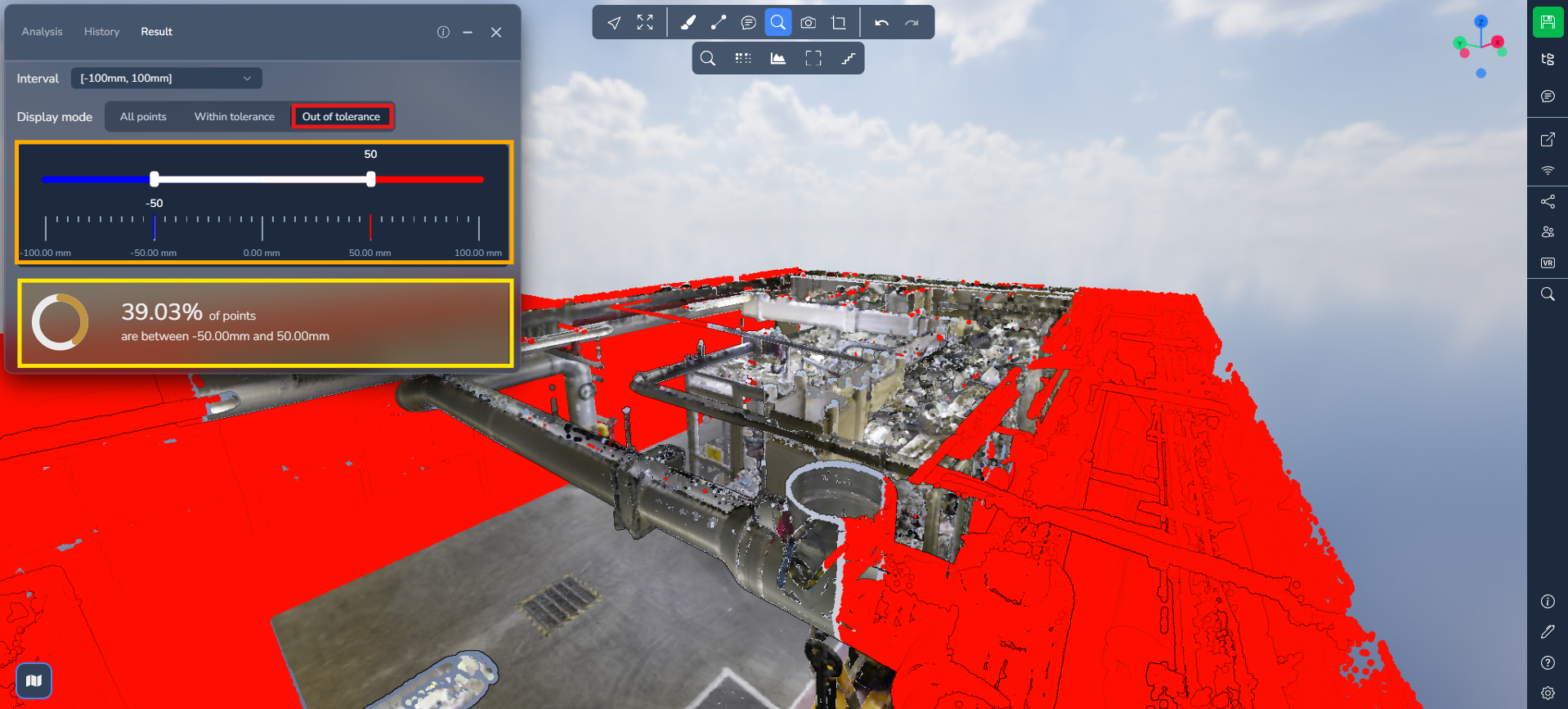

В последнем режиме, Outside tolerance, отображаются только области, где отклонения превышают заданный допуск.

Цветовой градиент исчезает, остаются видимыми только наиболее значительные различия (обычно красные и синие).

Этот режим особенно полезен для:

• Обнаружения структурных смещений

• Выявления отсутствующих или добавленных элементов

• Поиска несоответствий при сканировании

Повторное открытие существующего анализа

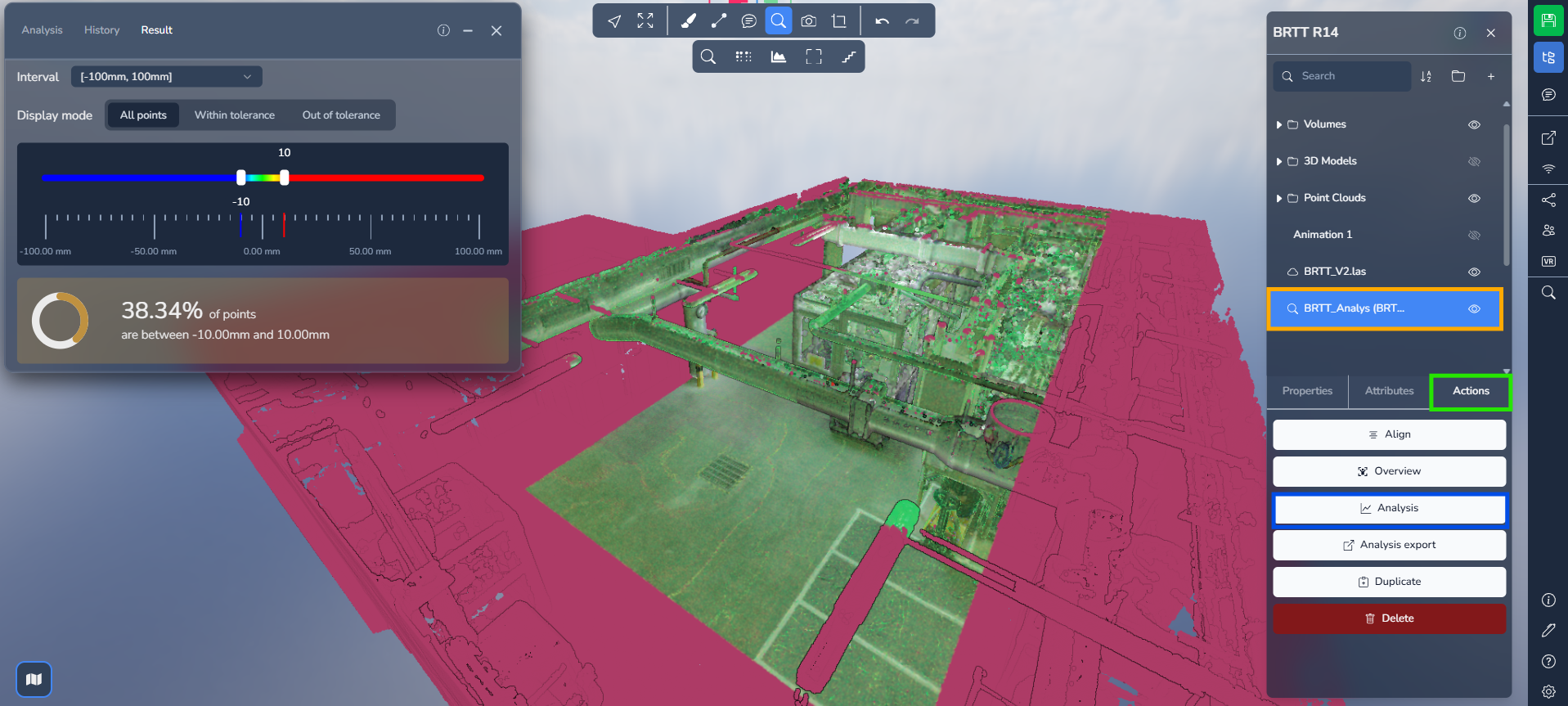

Если выйти из проекта и вернуться, ваше сравнение будет отображаться среди элементов проекта.

Нажмите на сравнение, затем перейдите на вкладку "Действия" и выберите "Анализ", чтобы сразу открыть визуализированные результаты.

Если у вас возникнут какие-либо проблемы, наша служба поддержки готова помочь. Приятного изучения!
