Импорт/Экспорт Измерений

Импорт измерений

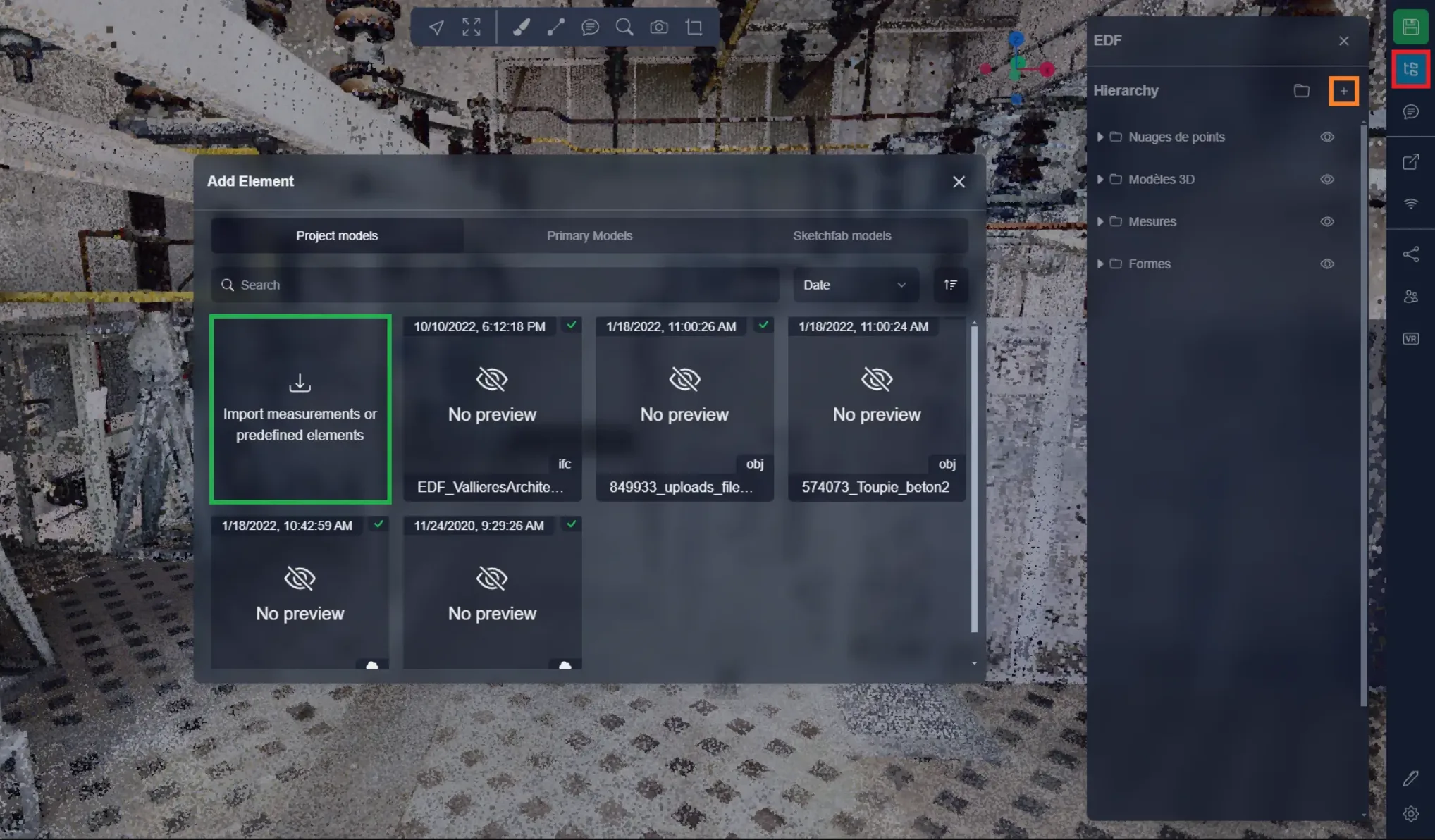

Для начала в 3D приложении откройте меню проекта и нажмите на кнопку +. Здесь вы найдете область, чтобы импортировать измерения или основные элементы. Нажмите на нее, чтобы открыть страницу импорта.

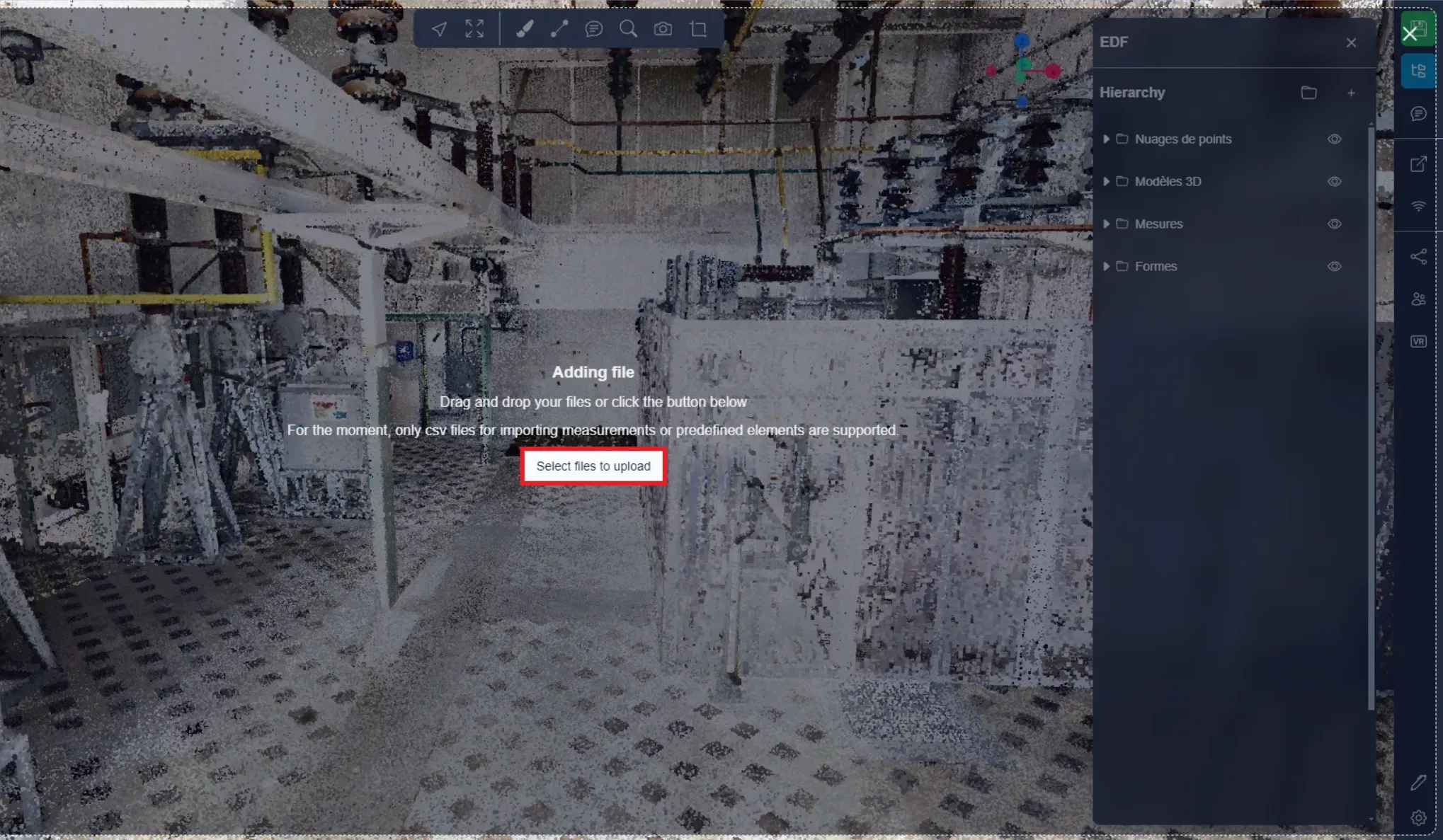

На этой странице вы можете или напрямую перетащить ваш CSV файл, или нажать на кнопку, чтобы открыть проводник. Вы также можете перетащить CSV файл напрямую в 3D приложение, не используя меню импорта, которое мы видели выше, это перенаправит вас непосредственно на этот этап.



Здесь вы видите два примера импорта измерений: первый – это "пустой" импорт, в котором измерения не имеют никаких позиций, элементы измерений будут созданы только в меню, но не будут видны в 3D приложении. Второй – это полный импорт, в котором каждое измерение имеет информацию о позиции, каждая строка представляет собой точку измерения, позволяя системе создавать измерения как в меню, так и в 3D приложении.



• Пустые измерения: ID соответствует измерению, он должен быть уникальным для каждого измерения, что позволяет иметь несколько измерений с одним и тем же именем. Имя – это то, что будет отображаться в меню для идентификации измерения, тип измерения – это тип измерения, которым будет это измерение, на скриншоте ниже содержатся все доступные типы, пожалуйста, убедитесь, что вы используете эти точные названия, чтобы система могла правильно их понять. Вы можете узнать больше о различных типах измерений в посвященной статье.

Скачать пример

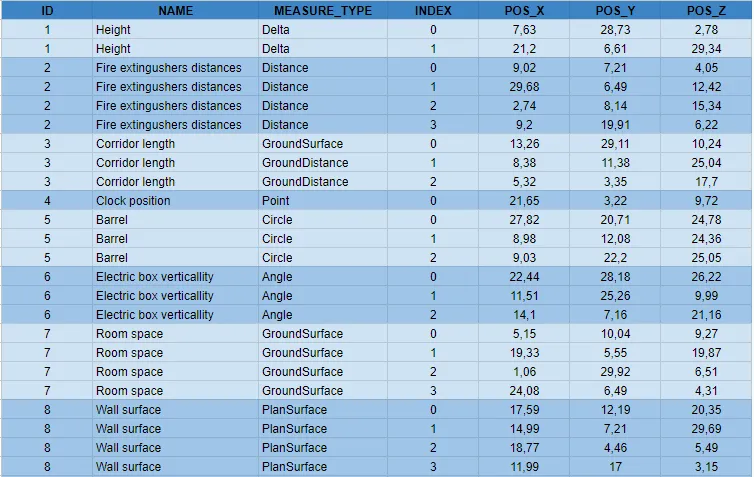

• Полные измерения: ID здесь работает так же, как было объяснено выше, он позволяет системе понять, какие точки относятся к одному и тому же измерению. Имя и тип также аналогичны тому, что указано выше. Индекс позволяет указать порядок, в котором точки будут создаваться в измерении. Индекс начинается с 0 и увеличивается для каждого измерения. Позиции X, Y и Z соответствуют позициям X, Y, Z точки. Система создаст измерения и создаст точки для каждой строки в CSV. Обратите внимание, что некоторые типы измерений могут иметь только ограниченное количество точек:
  • Расстояние: Неограничено
  • Дельта: 2
  • Участок: Неограничено
  • Точка: 1
  • Угол: 3
  • Круг: 3
  • Наземная поверхность: Неограничено
  • Плановая поверхность: Неограничено

Скачать пример

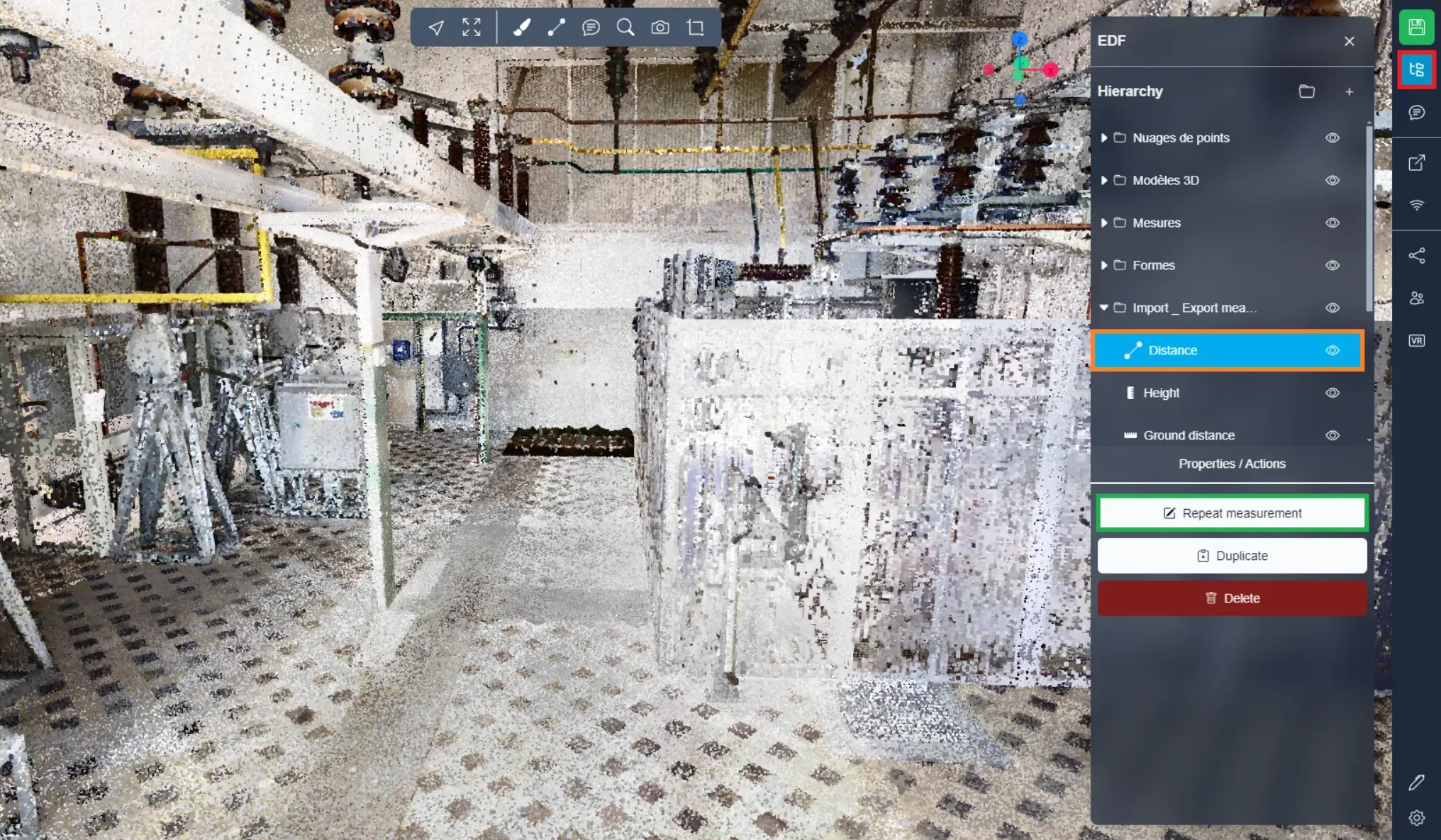

После импорта пустого измерения или если вы хотите отредактировать полное измерение, вы можете открыть меню проекта, выбрать ваше измерение и нажать на “Повторить измерение”. Это позволит вам начать добавлять точки из этого измерения; если у измерения уже были точки, они будут сброшены.





Экспорт измерений

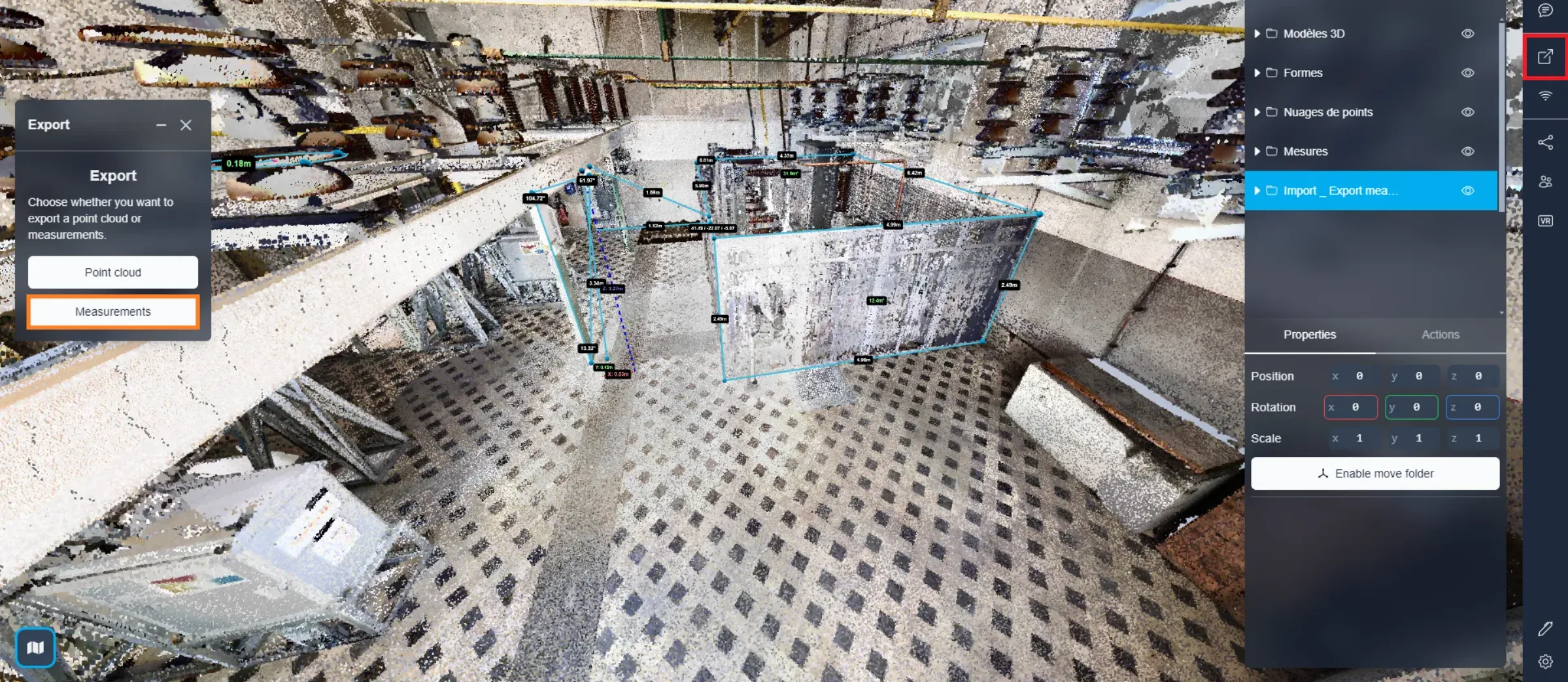

Вы можете экспортировать измерения в CSV файл, если это необходимо. Для этого откройте меню экспорта и выберите “Измерения”.

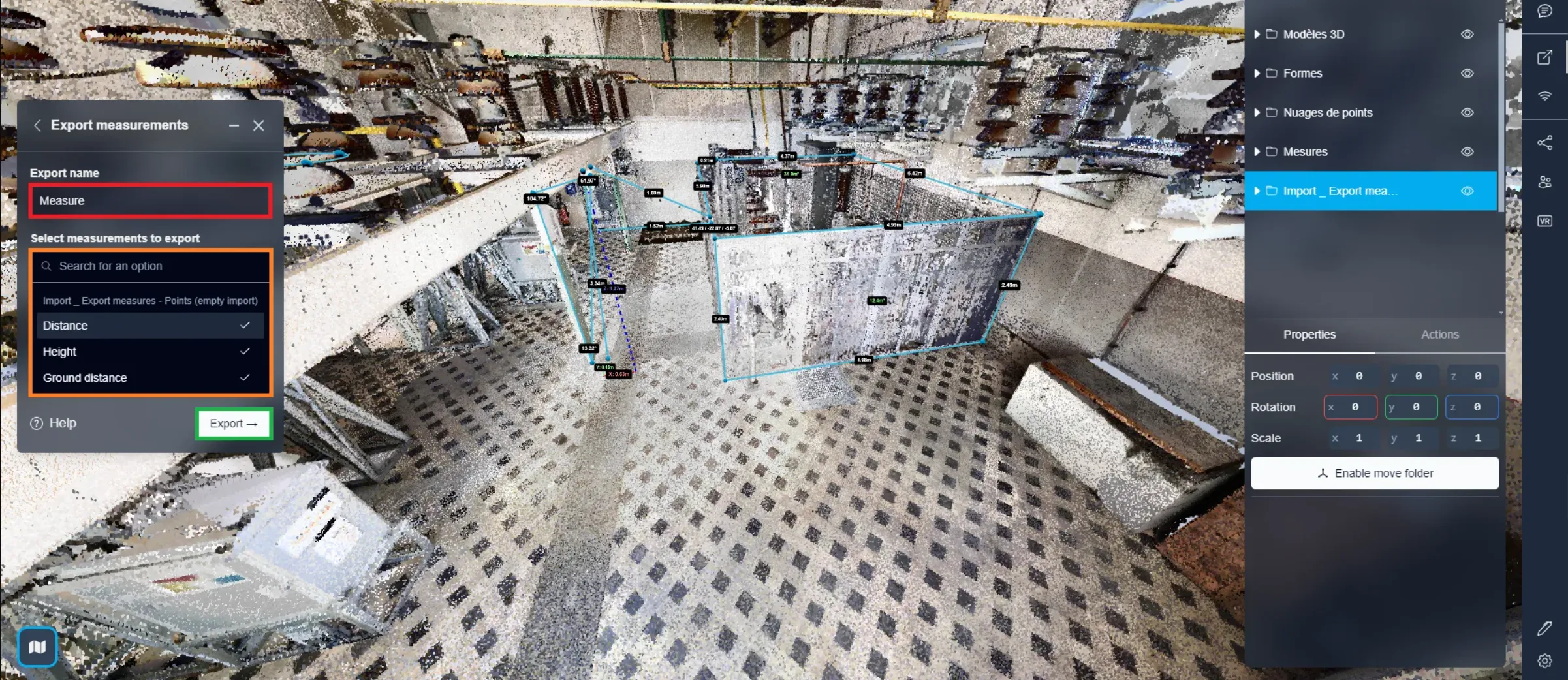

После ввода имени для вашего CSV файла, вы можете продолжить выбор измерений, которые вы хотите экспортировать. Просто нажмите на папку, чтобы выбрать все измерения, содержащиеся в ней. Как только вы будете довольны своим выбором, нажмите на “Экспорт”. Это действие инициирует загрузку двух CSV файлов: один под названием “Имя экспорта (Имя проекта) - точки” и другой “Имя экспорта (Имя проекта) - измерения”.

Первый файл, "точки", будет содержать позиции каждой точки измерений. Этот файл служит полным файлом для импорта измерений, позволяя использовать его для повторного импорта измерений, если это необходимо.

С другой стороны, второй файл включает в себя фактические значения измерений, такие как расстояния, высоты, окружности и прочее. Этот файл, "измерения", можно использовать для сохранения информации о измерениях. Он функционирует аналогично ранее упомянутому CSV файлу, включая ID, имена и типы измерений. Однако, вместо позиционных данных для трех осей, он содержит значения измерений.



В случае возникновения проблем или трудностей не стесняйтесь обращаться в команду платформы.
