Автоматическое выравнивание 3D модели с облаком точек

Для использования функции автоматического выравнивания в приложении 3D у вас уже должна быть присутствовать 3D модель.

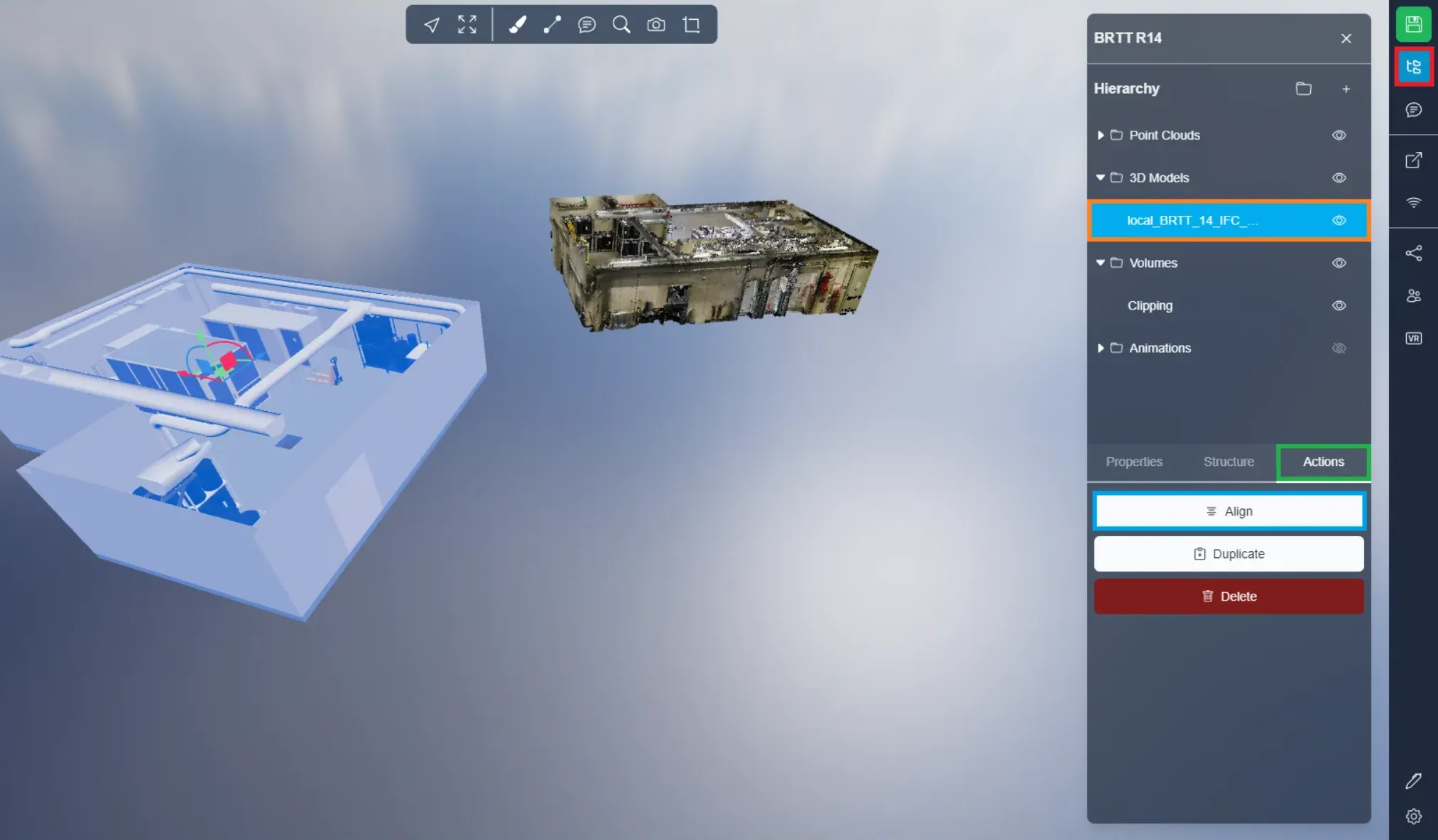

Выберите вашу модель в меню Проект, затем откройте вкладку Действия и нажмите кнопку Выравнивание.

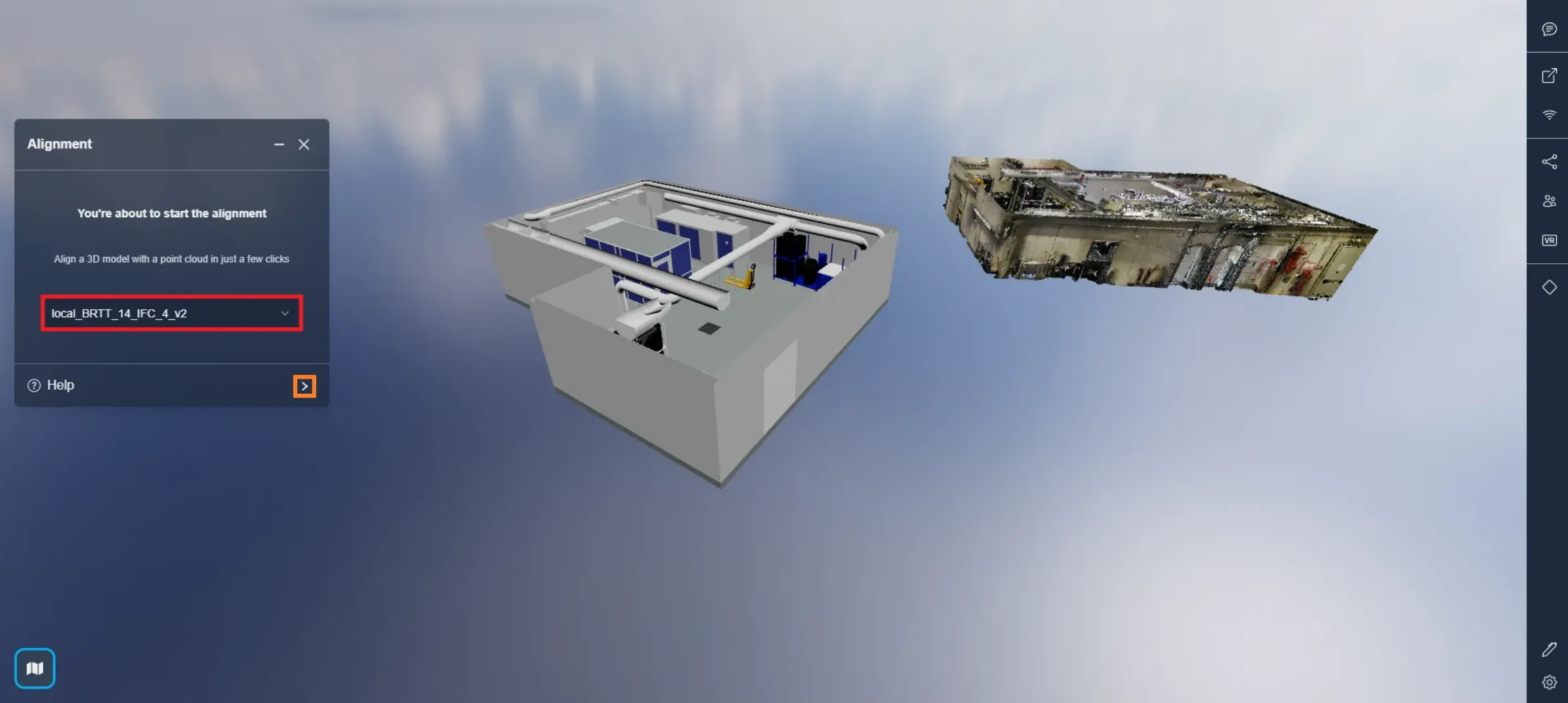

Это откроет окно, теперь вы можете решить выровнять другую модель, если хотите, по умолчанию будет использована модель, которую вы выбрали в меню проекта. Нажмите стрелку, чтобы перейти к следующему шагу.

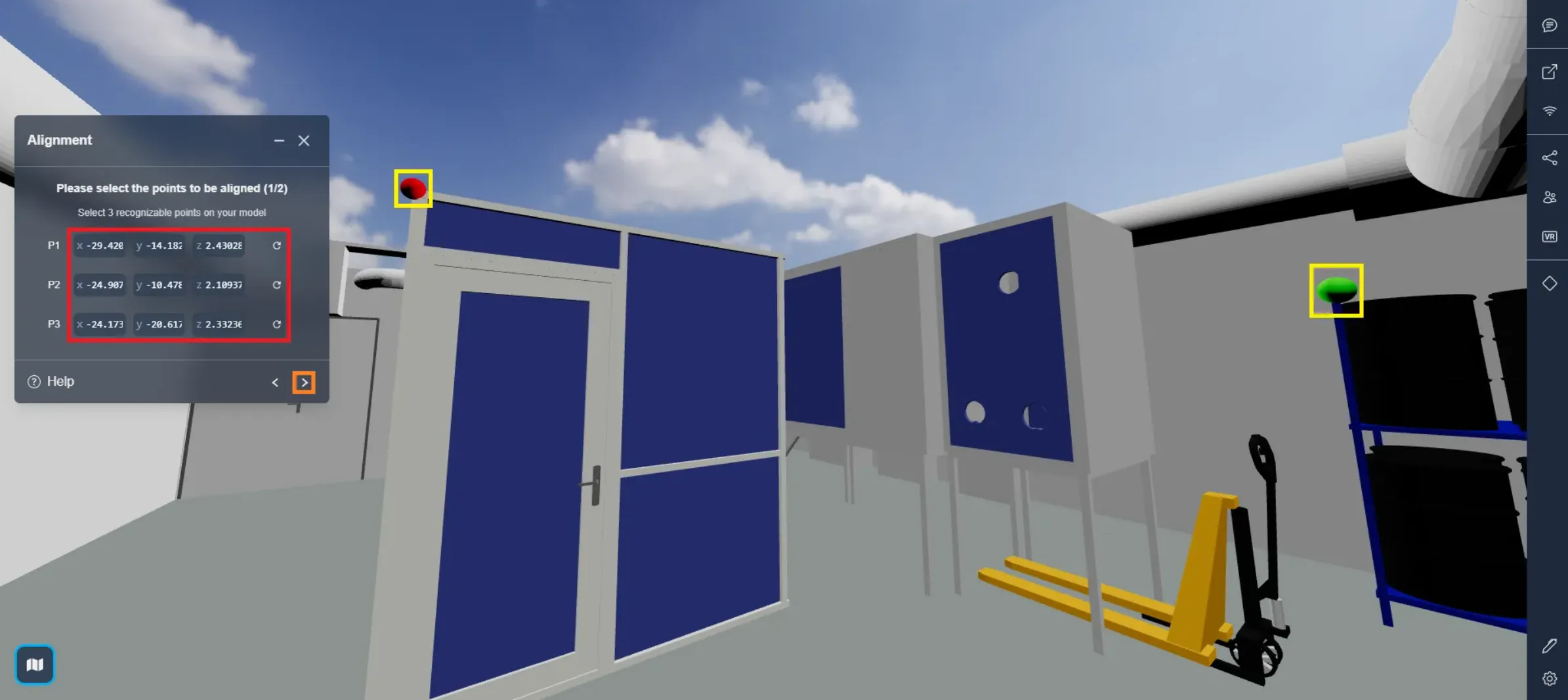

Сначала нажмите на один из значков +, чтобы начать размещение точек. Вам будет предложено разместить 3 точки в легко узнаваемых местах на модели. На следующем шаге вас попросят выбрать такие же места на облаке точек, поэтому они должны быть легко узнаваемыми.



После того, как вы разместили ваши 3 точки, нажмите на стрелку, чтобы перейти к следующему шагу. Вы можете нажать одну из стрелок повторной попытки или использовать позиции X, Y, Z для перемещения точек.

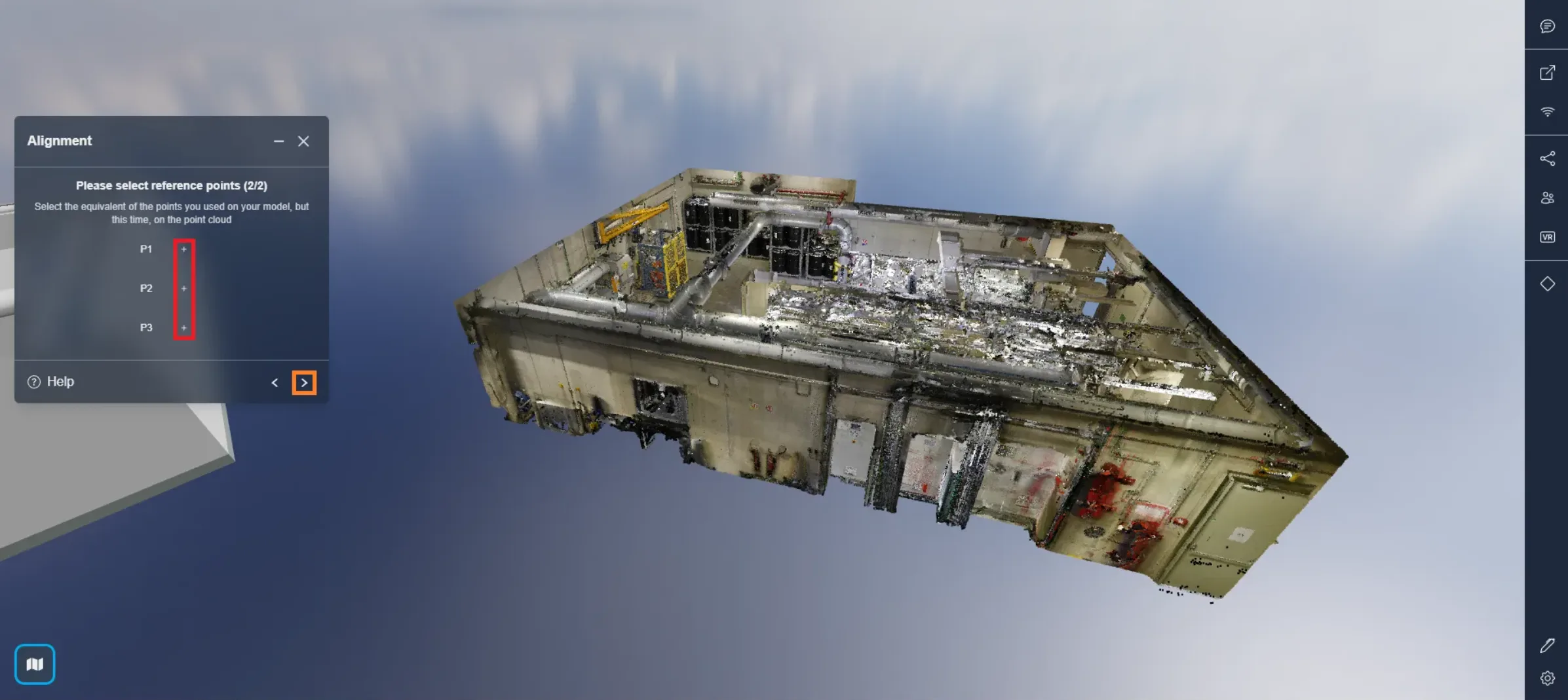

Теперь сделайте то же самое на облаке точек, с квадратами на этот раз.

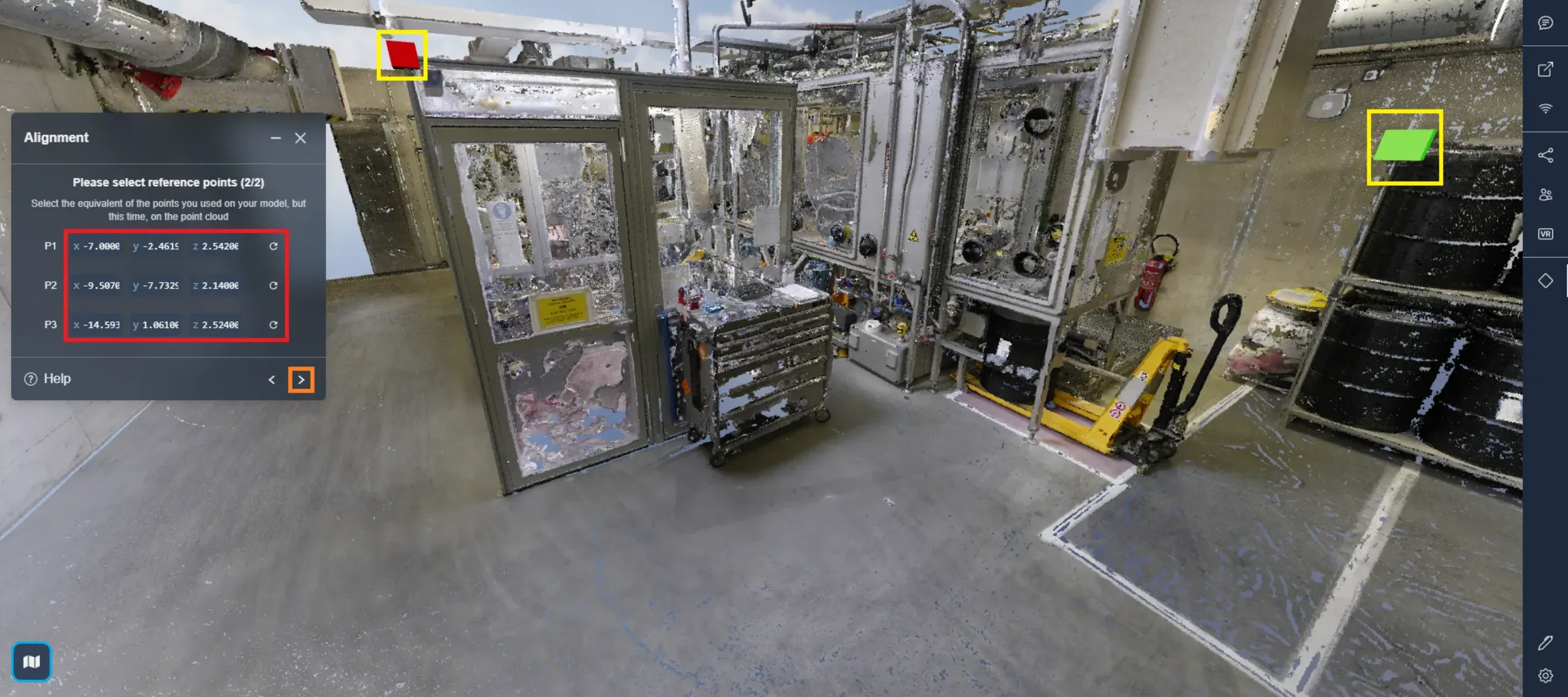

После того, как вы разместили ваши 3 квадрата, нажмите на стрелку, чтобы перейти к следующему шагу. Вы можете нажать одну из стрелок повторной попытки или использовать позиции X, Y, Z для перемещения квадратов.

Не забудьте разместить квадраты в тех же местах, что и на шаблоне, и сопоставить цвета, зеленая точка на шаблоне находится на вершине стойки для бочки, поэтому зеленый прямоугольник также должен находиться на вершине стойки для бочки на облаке точек.

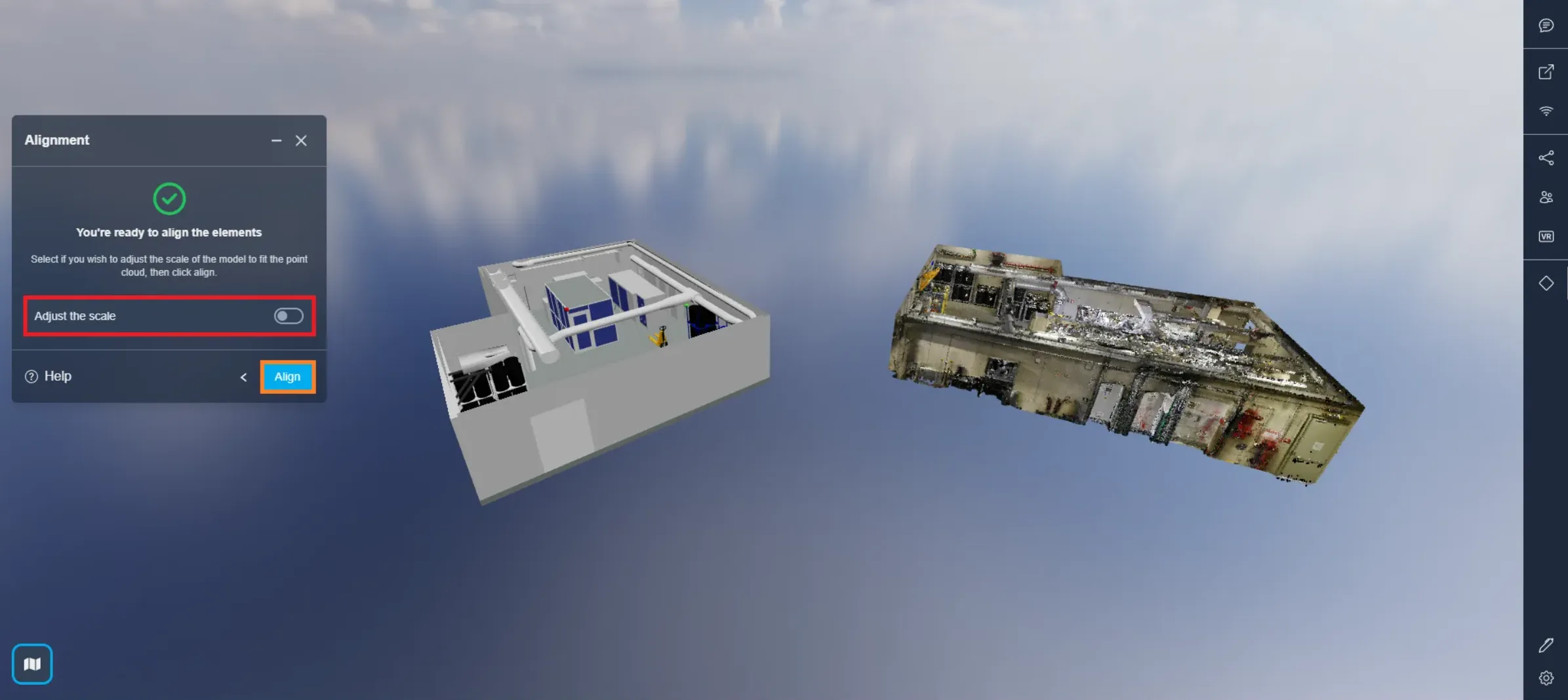

Когда все будет готово, нажмите Выравнивание для выравнивания модели с облаком точек. Вы можете Настроить масштаб, чтобы убедиться, что модель идеально впишется в облако точек. Рекомендуем использовать эту опцию только в том случае, если модель была создана неправильно масштабе, иначе оставьте значение по умолчанию.

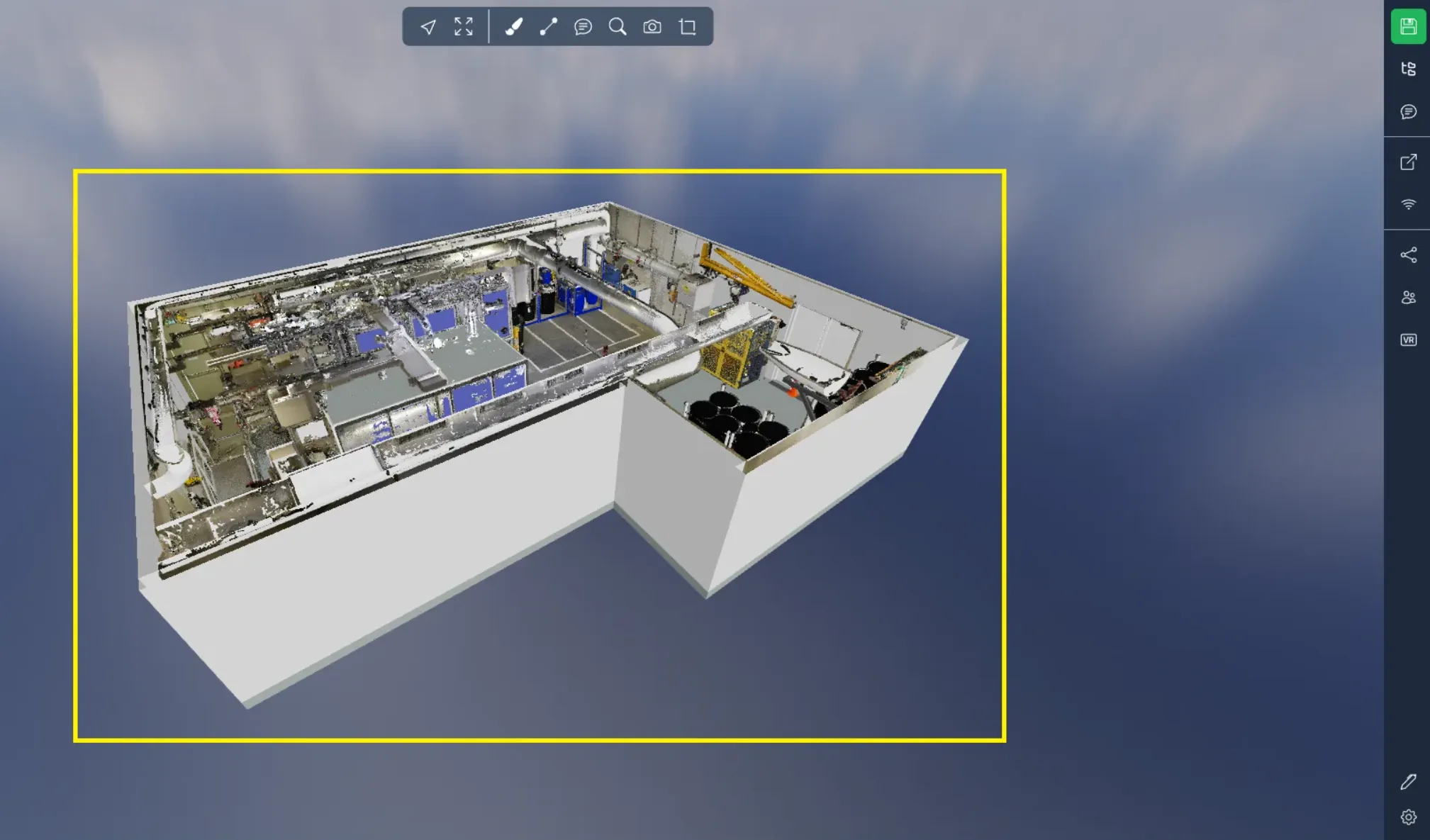

Здесь вы можете увидеть результат после выравнивания модели с облаком точек. Несмотря на то, что это решение существует, мы все равно рекомендуем использовать геореференцированные данные для обеспечения совершенного совпадения и устранения ошибок, которые могут возникнуть, если инструмент выравнивания используется неаккуратно.



Если у вас возникнут какие-либо проблемы, наша служба поддержки всегда готова помочь. Приятного изучения!
