Плоскость среза

Инструмент плоскости сечения позволяет отображать сечение облака точек в виде среза, который может быть как горизонтальным, так и вертикальным. У вас есть контроль над его положением и толщиной, что позволяет настраивать визуализацию в соответствии с вашими требованиями.

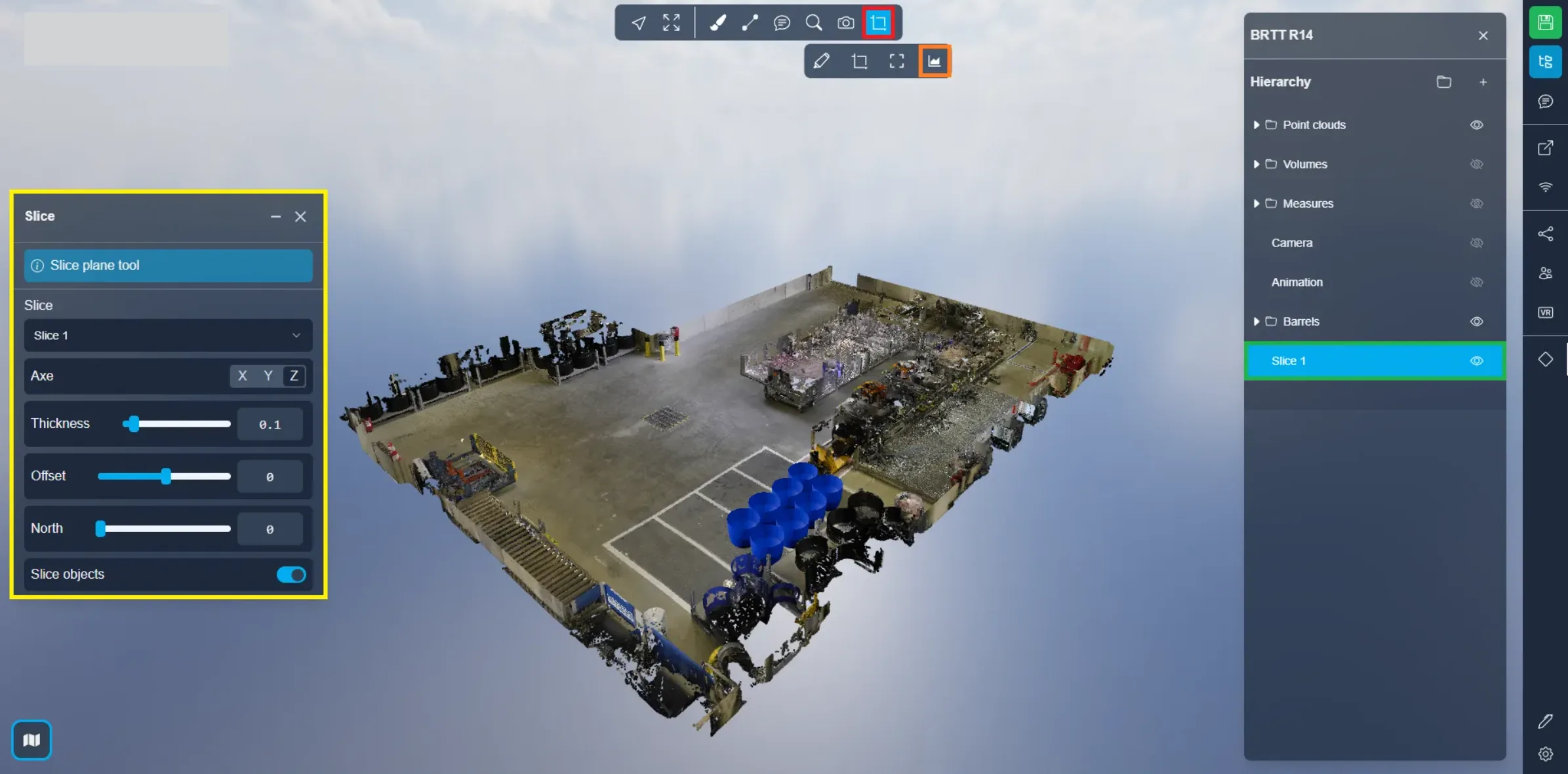

Чтобы создать плоскость среза, перейдите в меню объема обрезки и выберите последний вариант. Кроме того, вы можете получить доступ к этой функции из меню проекта после создания среза.

Начнем с изучения эффекта использования каждой из осей.

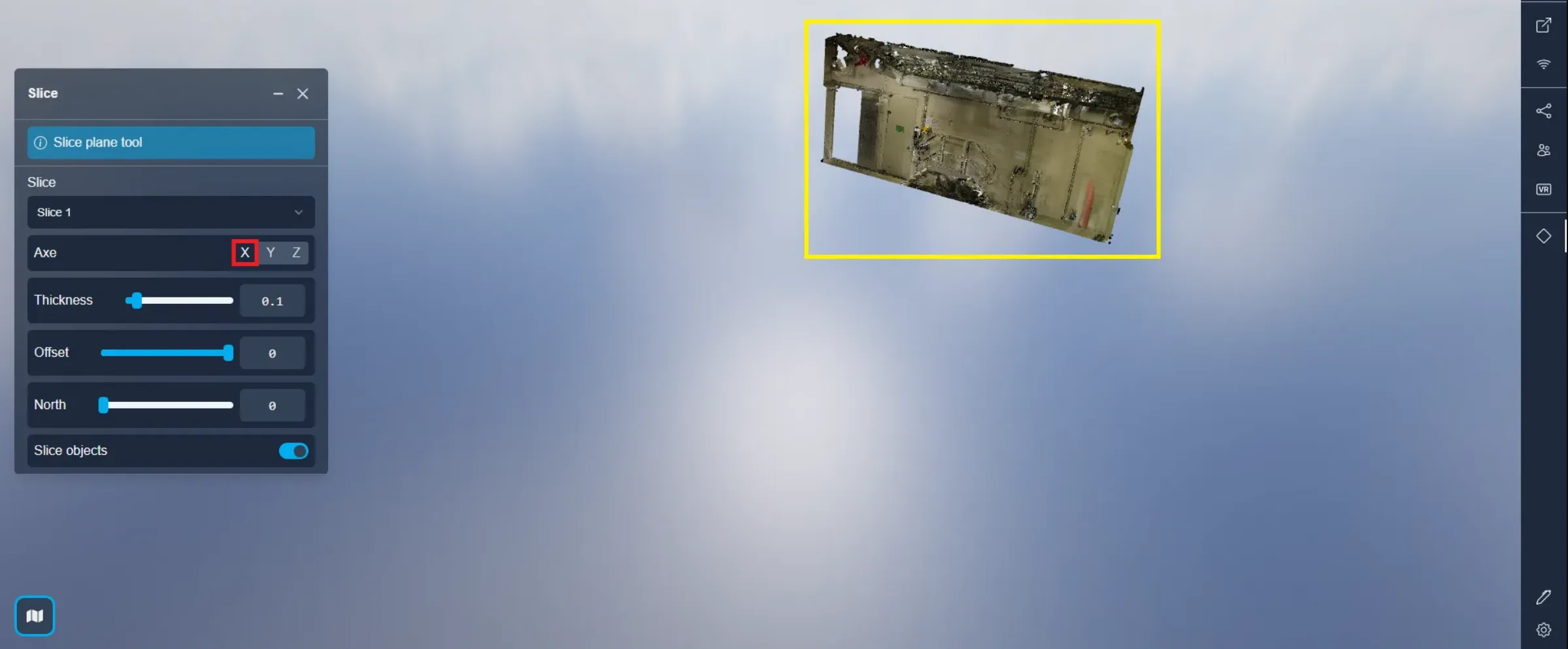

Ось X будет резать проект вертикально вдоль оси Запад/Восток.

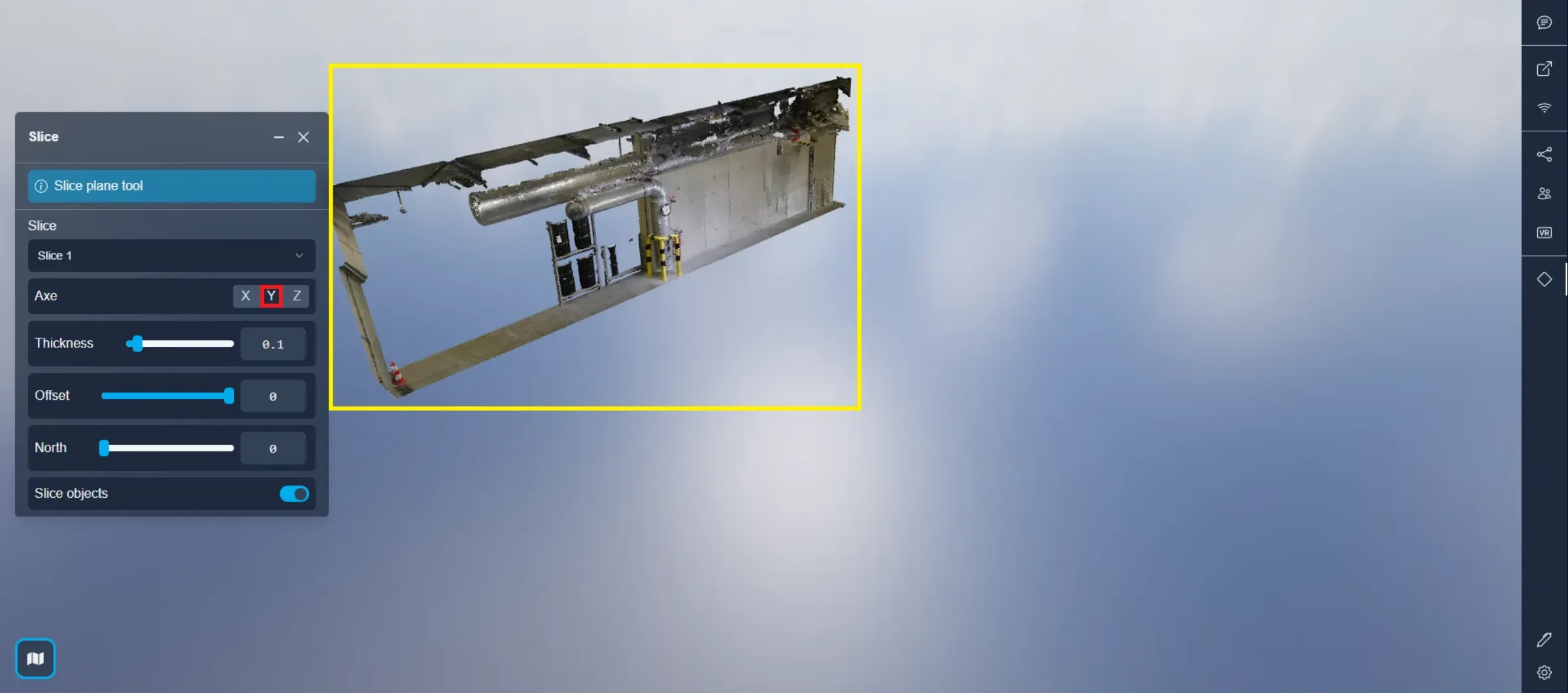

Ось Y будет резать проект вертикально вдоль оси Север/Юг.

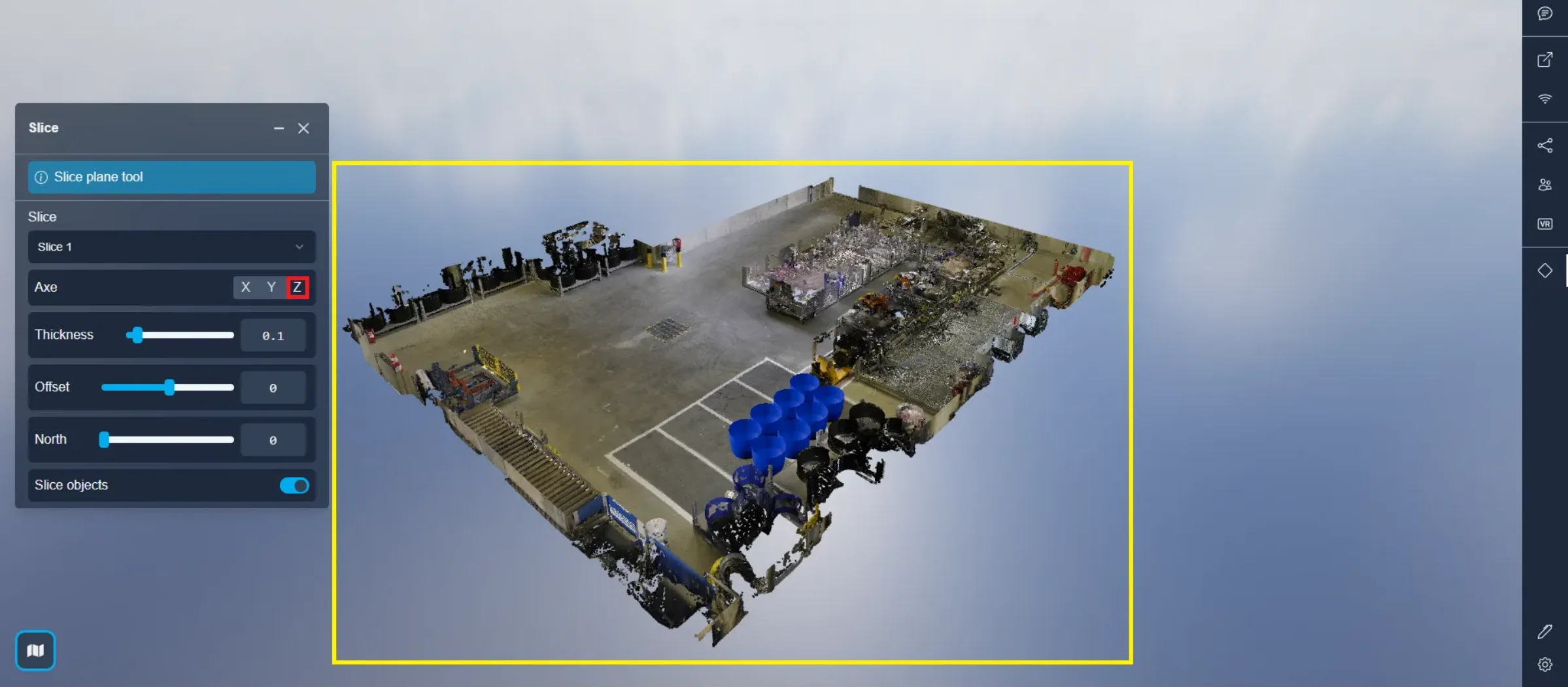

Ось Z будет резать проект горизонтально.

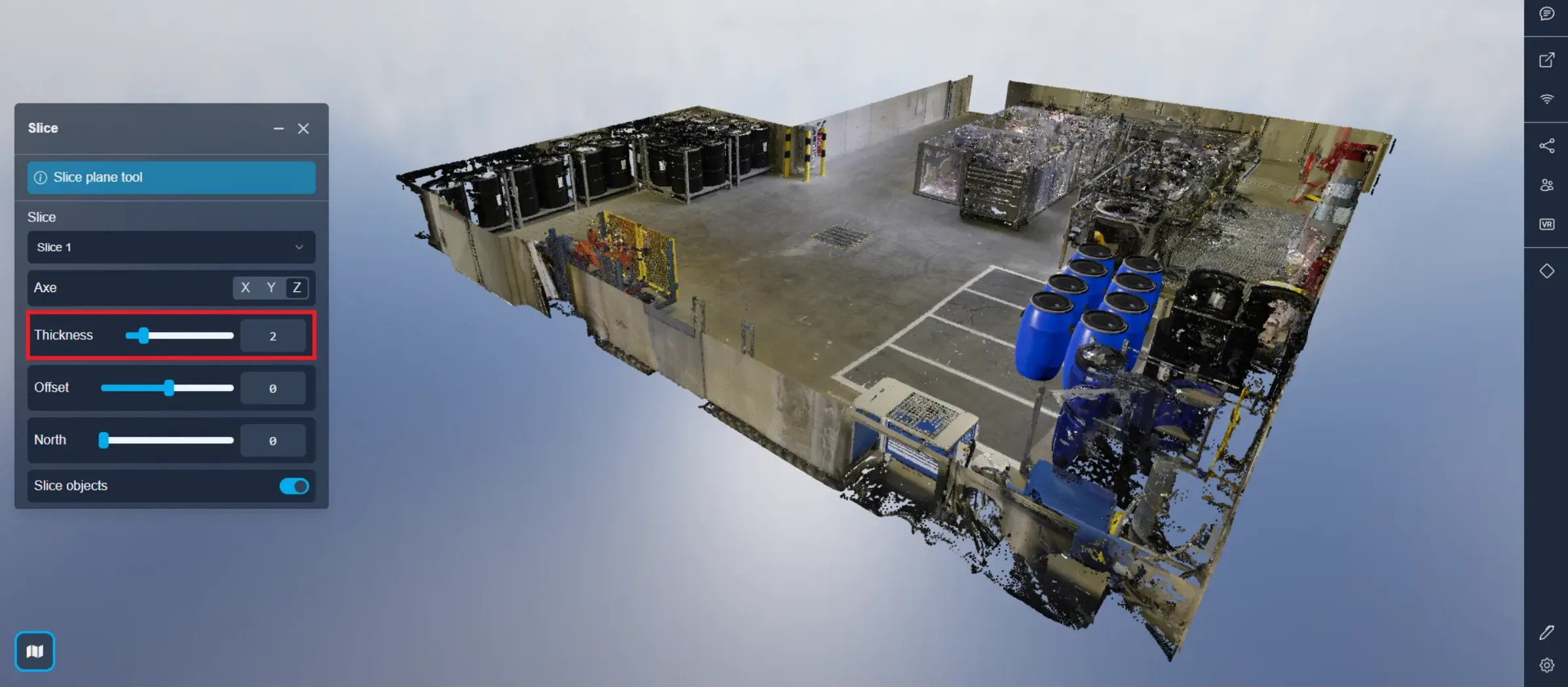

Первый ползунок позволяет вам выбрать толщину среза.

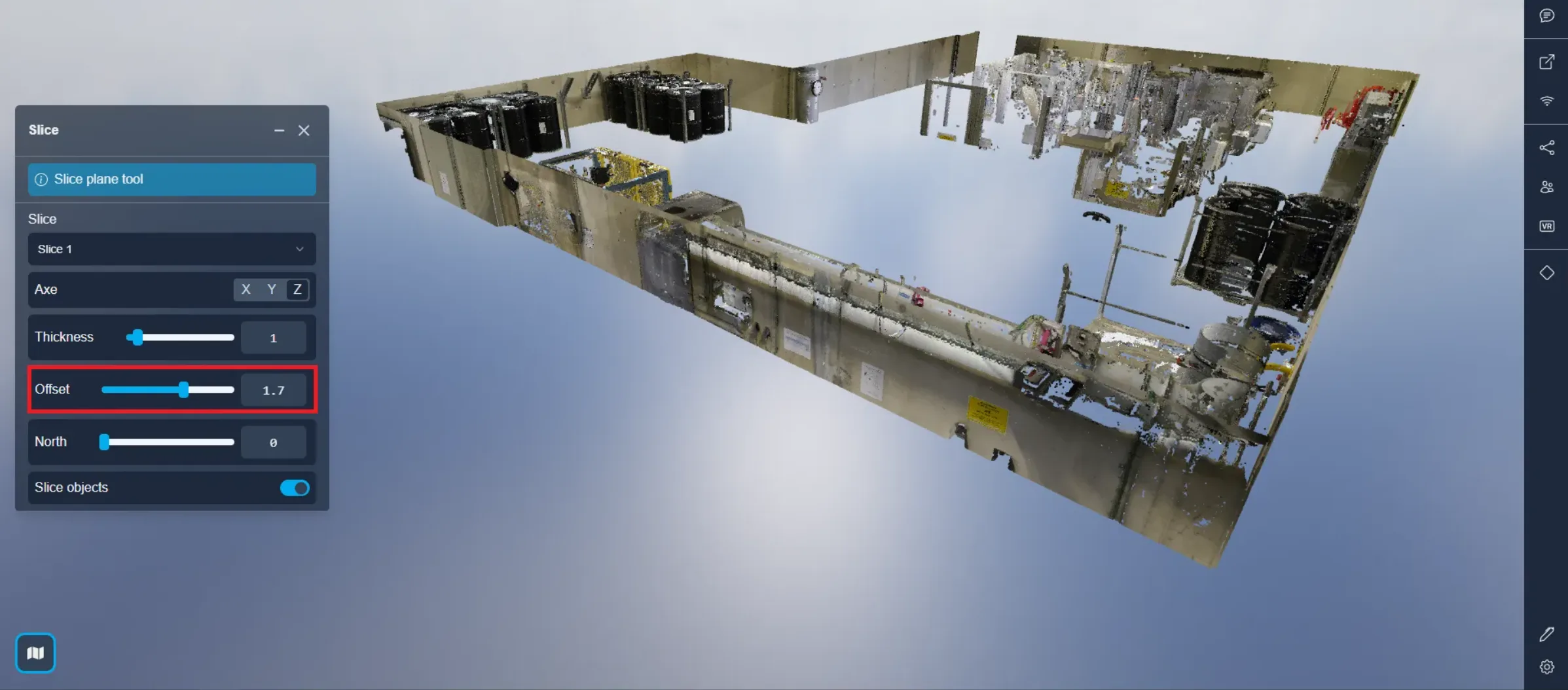

Смещение позволяет вам настроить положение среза. В этом контексте, при выбранной оси Z, значение 0 соответствует уровню земли.

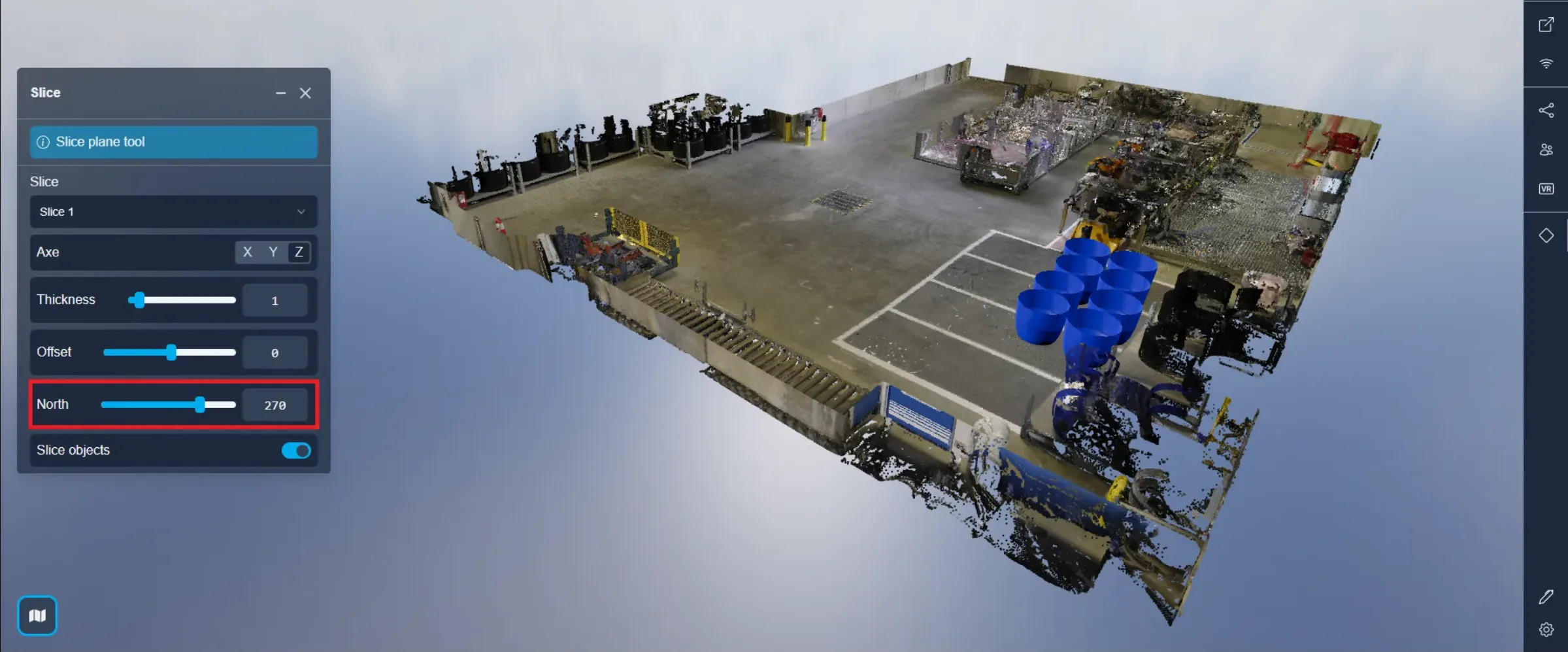

Чтобы выровнять оси X и Y с линиями здания, вы можете отрегулировать ориентацию Севера проекта.

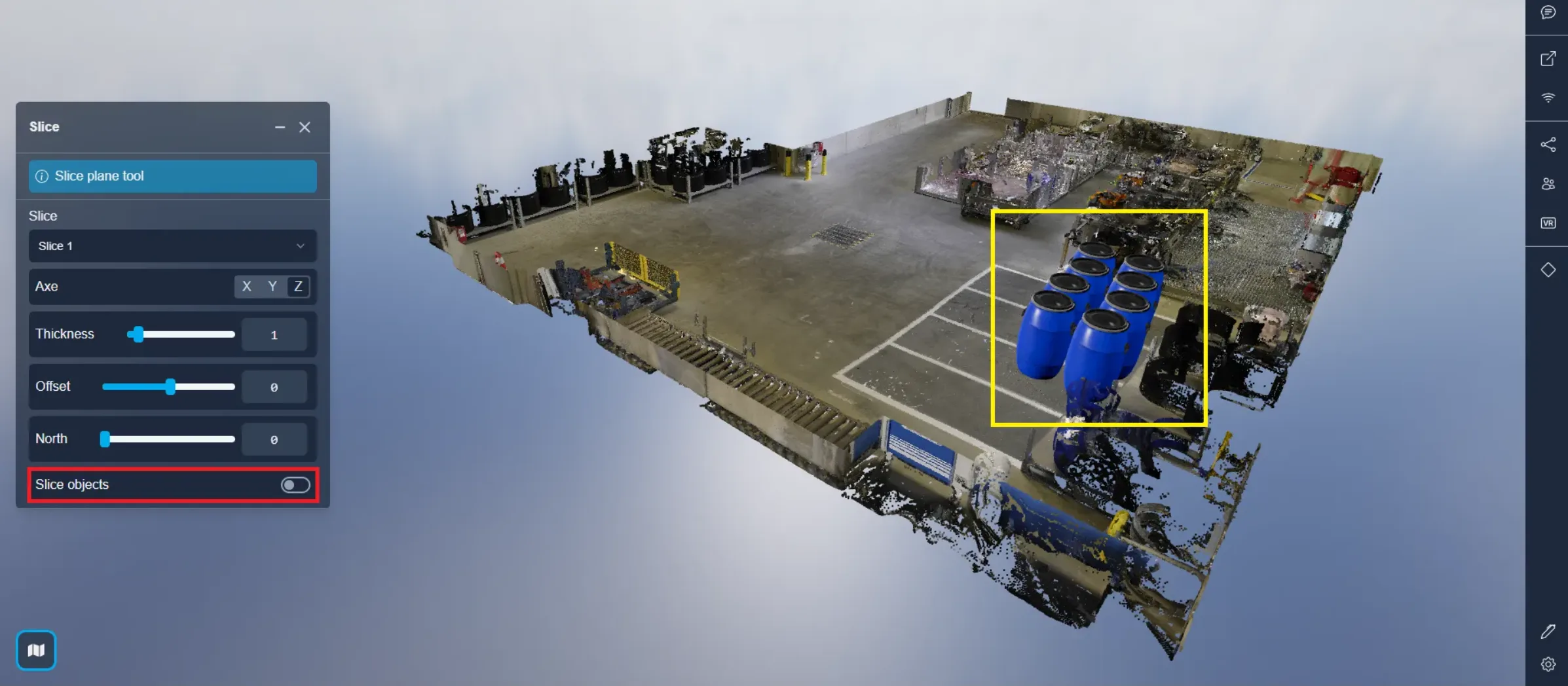

Последний вариант позволяет вам выбрать, следует ли включать 3D и 2D объекты при использовании плана среза или исключительно резать облако точек.

Вы можете создавать вертикальные профили, которые можно экспортировать, ознакомившись с этой статьей.

Если у вас возникнут какие-либо проблемы, наша команда поддержки готова помочь. Приятного изучения!
