Exportar um arquivo e57 com imagens 360° a partir do FARO SCENE

O FARO SCENE é um software de processamento e análise de nuvem de pontos voltado para profissionais de escaneamento a laser 3D. Este guia ajudará você a garantir que suas imagens panorâmicas estejam devidamente integradas e legíveis ao exportar a partir do FARO SCENE.

Informações gerais​

O formato .e57 pode armazenar dados de nuvem de pontos provenientes de scanners a laser e outros sistemas de imagem 3D, bem como imagens 2D associadas e metadados essenciais. Para entender melhor o formato e57, recomendamos a leitura do artigo "Entenda melhor os arquivos e57".

Com o FARO SCENE, você poderá exportar:

  • Um e57 estruturado com todas as estações incluídas (recomendado para a plataforma)
  • e57 estruturado para cada estação (não recomendado para a plataforma)
  • e57 unificado (não recomendado, pois perde-se a estrutura e a visualização em bolha não será possível)

Processo de exportação​

Siga estas etapas para exportar seu arquivo e57 com imagens 360°:

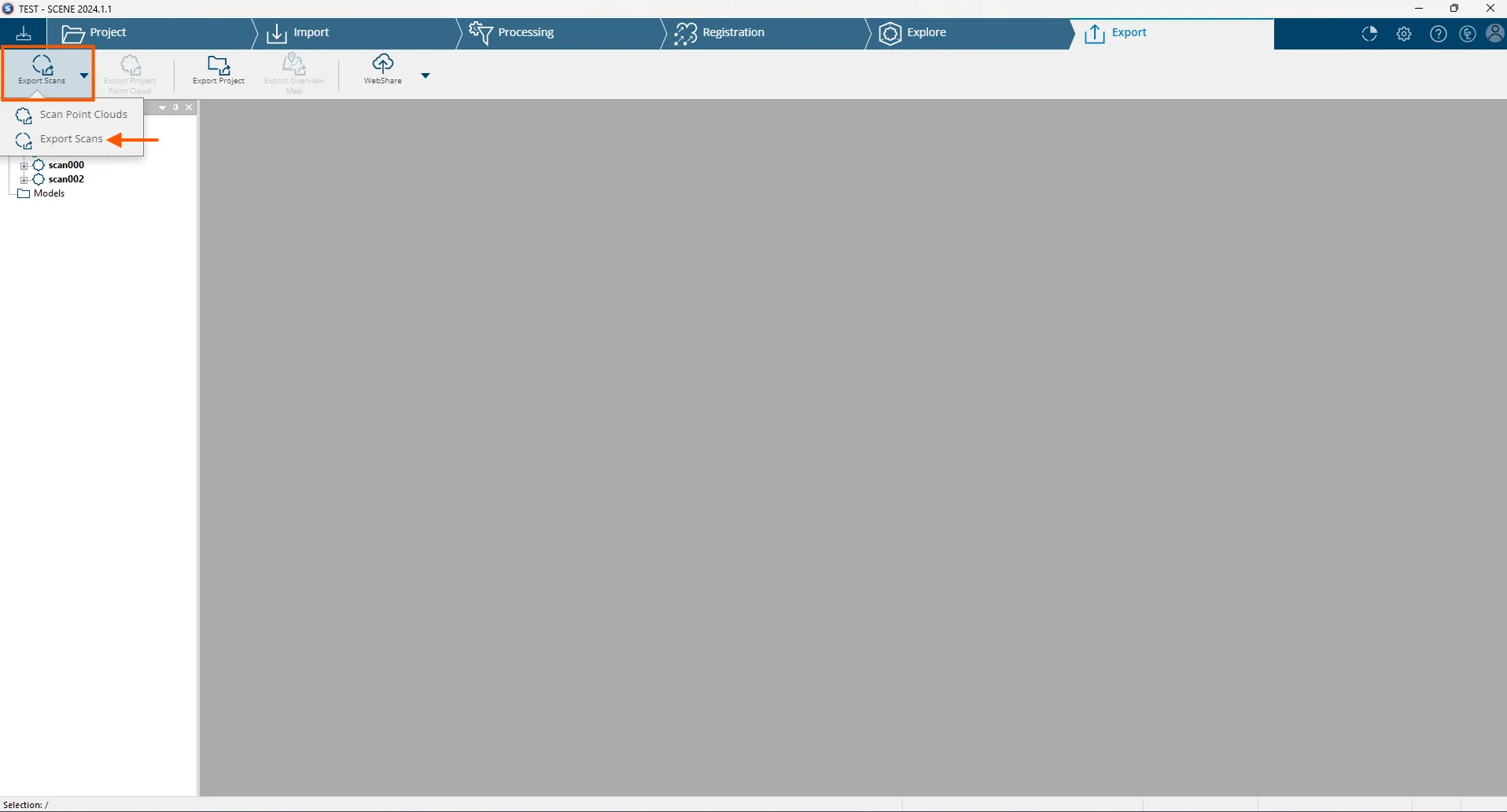

  1. Na barra superior do FARO SCENE, selecione a aba Export Scans para iniciar o processo de exportação.

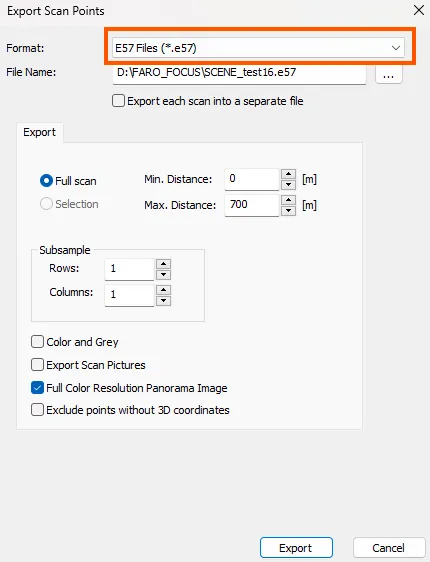

  1. Na janela Export Scan Points, selecione e57 Files no menu suspenso de formato. Este formato é ideal para manter tanto os dados da nuvem de pontos quanto as imagens panorâmicas.

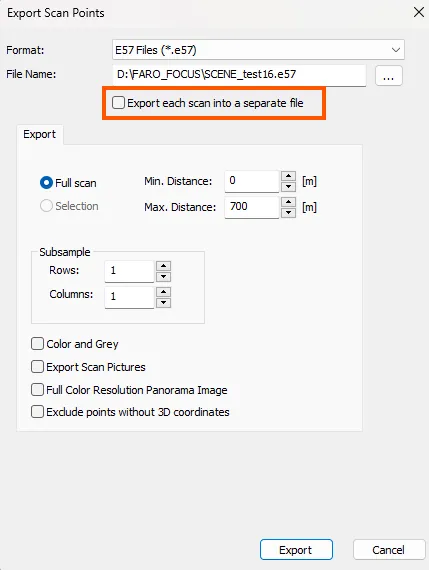

  1. Certifique-se de desmarcar a opção Export each scan into a separate file. Isso permite agrupar todos os escaneamentos em um único arquivo .e57 contendo todas as posições de escaneamento, o que é recomendado para desempenho ideal na plataforma.

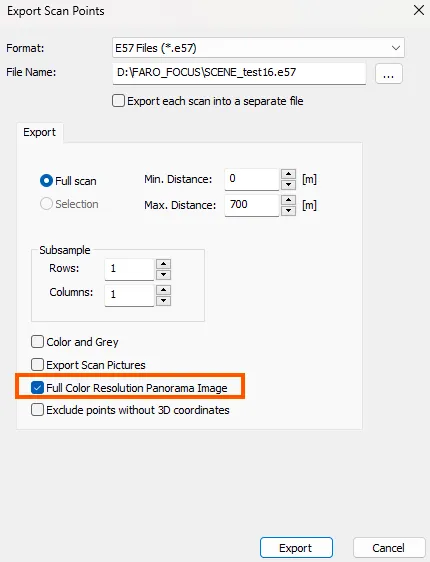

  1. Marque a opção Full Color Resolution Panorama Image. Esta etapa é essencial para que as imagens 360° fiquem visíveis ao importar para a plataforma. Sem essa opção, as imagens panorâmicas não serão incluídas na exportação.

Após a exportação do arquivo, você pode adicioná-lo a um projeto na plataforma para visualizar tanto a nuvem de pontos quanto as imagens 360° capturadas. O formato e57 estruturado manterá todas as posições de escaneamento e suas visualizações panorâmicas associadas, permitindo uma navegação fluida entre as posições de escaneamento no aplicativo.

informação

Este processo pode levar algum tempo dependendo do tamanho do projeto. Uma vez concluído, você poderá compartilhar o arquivo e57 pela nossa plataforma adicionando-o a um projeto. Para saber como fazer upload de arquivos para um projeto, leia este artigo.

Se você tiver dúvidas ou precisar de ajuda adicional, entre em contato com a equipe técnica.
