Análise e revisão Scan-to-BIM
O Scan-to-BIM vai um passo além do Scan-to-Plan: a análise propõe objetos de construção (paredes e vãos com seus dados de construção) que você revisa e depois exporta como um modelo BIM. A guia está disponível com o plano Scan-to-BIM.
Executar uma análise

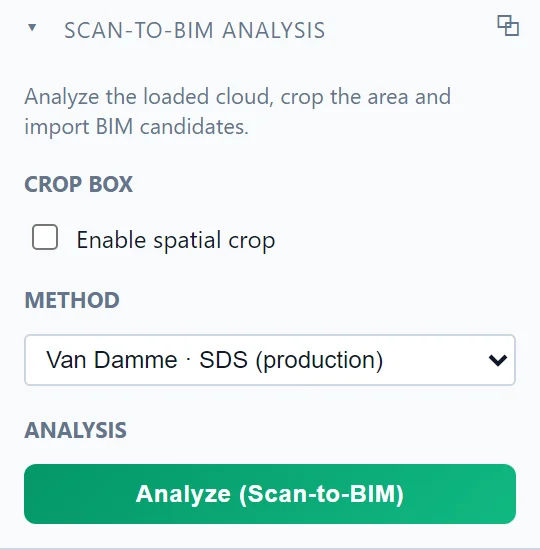

Tudo é conduzido a partir do painel Análise Scan-to-BIM:
- Carregue a nuvem de pontos (consulte Carregar nuvens de pontos).
- Opcionalmente, recorte a zona a analisar com Ativar recorte espacial (consulte Caixa de recorte).
- Escolha o Método. O método de produção está disponível para todas as assinaturas Scan-to-BIM; as demais entradas da lista são métodos de acesso restrito, usados em projetos específicos.
- Clique em Analisar (Scan-to-BIM).
O trabalho é executado na plataforma e pode levar vários minutos em um escaneamento grande. Enquanto a análise é executada, o painel e os controles de recorte ficam bloqueados para que a zona não se desloque durante o trabalho.
Revisar os candidatos
A análise retorna candidatos com suas evidências de apoio, e o grupo Revisão é onde você arbitra:
- A Revisão guiada conduz você pelos candidatos um a um, pavimento por pavimento, de modo que cada parede do modelo final tenha sido aceita por você.
- O Relatório de detecção resume o que foi encontrado e com que confiança.
- As Hipóteses mostram as interpretações concorrentes que a análise ponderou para um determinado local.
Os candidatos aceitos tornam-se objetos comuns do ATIS.cad: paredes que você pode editar como qualquer outra (consulte Selecionar e editar objetos).
Exportar o modelo
Uma vez revisado o modelo, Exportar IFC na mesma guia o entrega ao Revit e a outros softwares BIM (consulte Exportar IFC).
Se tiver dúvidas ou precisar de mais informações, entre em contato com a equipe técnica.
