Fundos de imagem e PDF

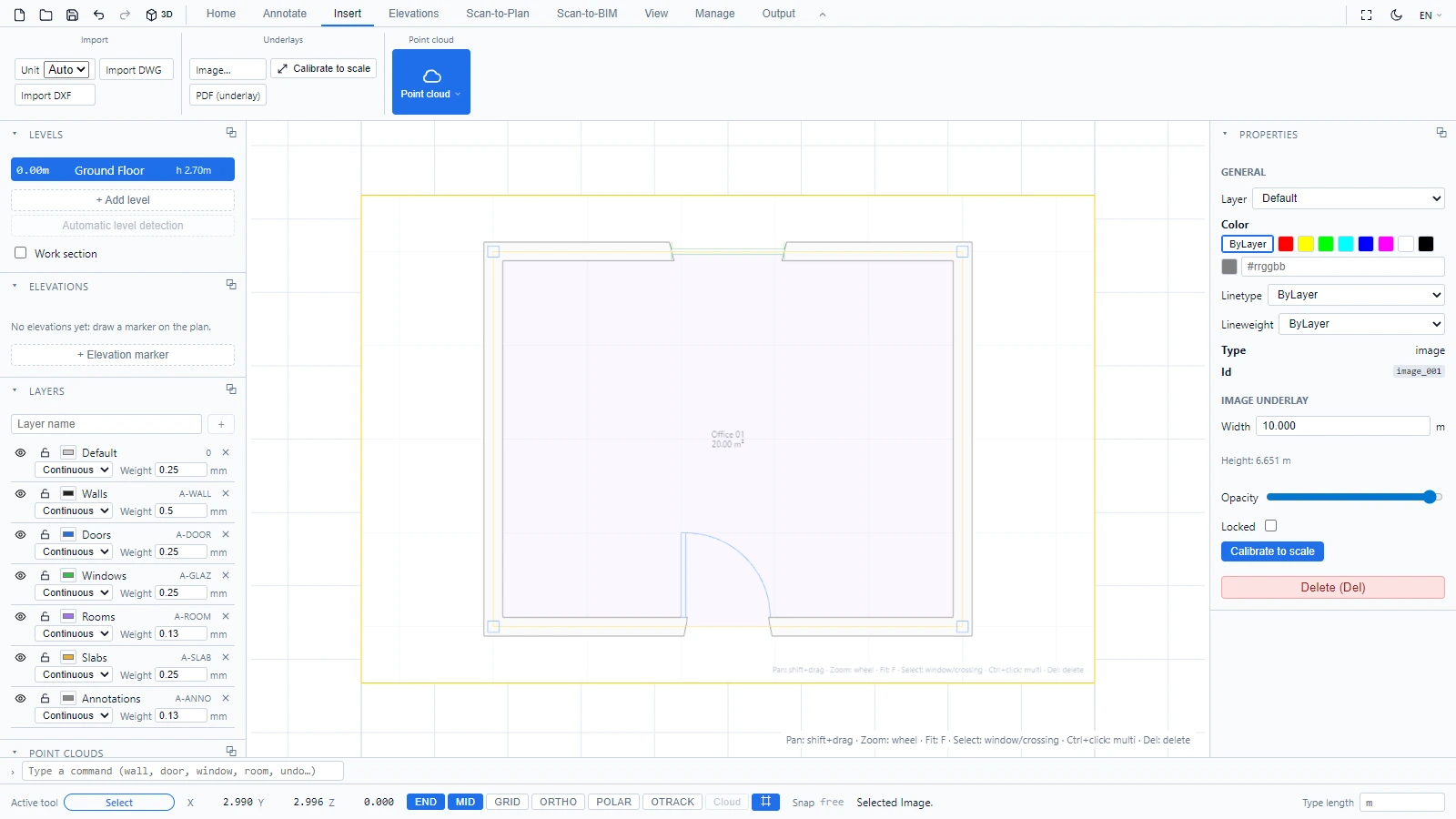

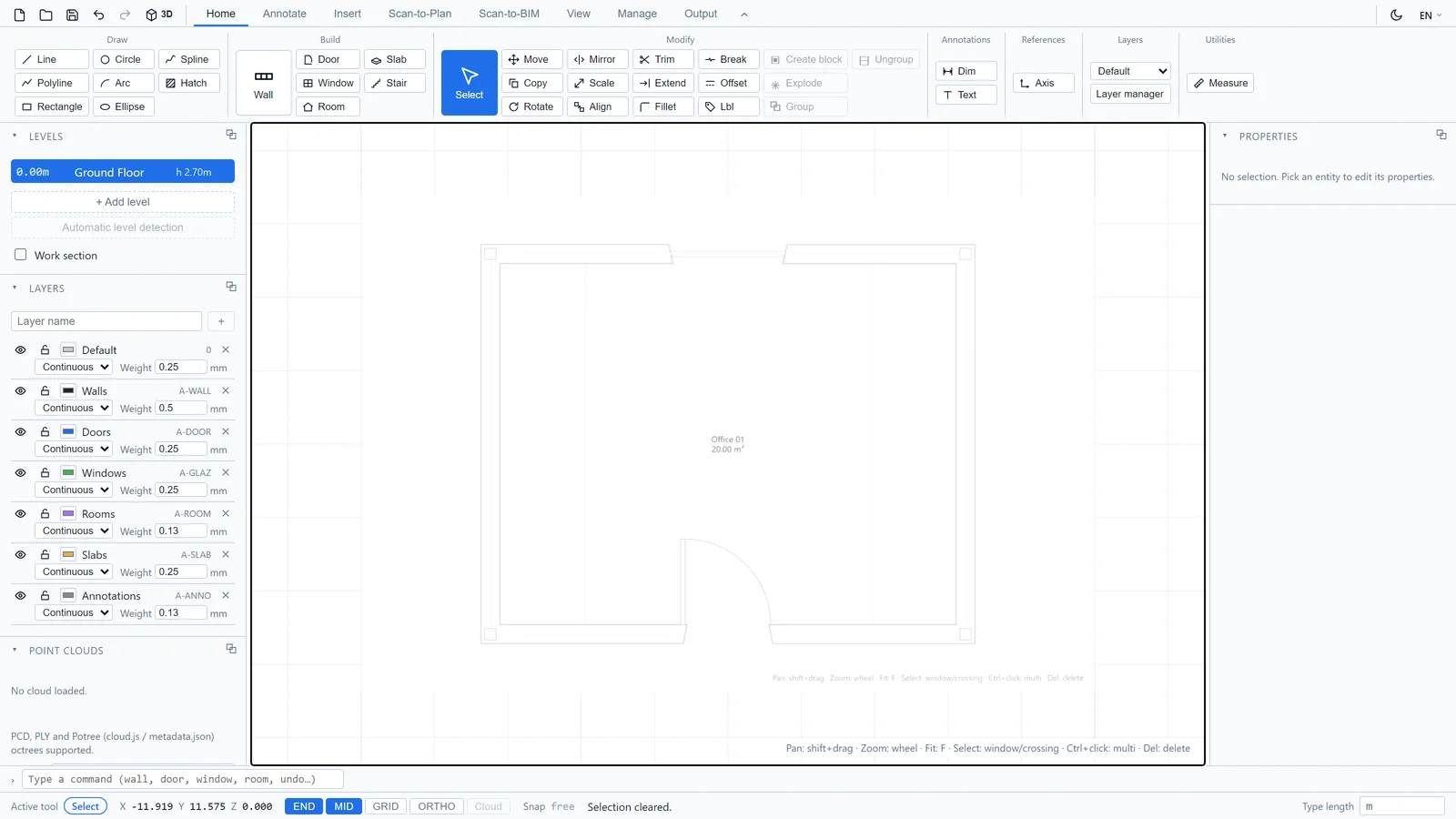

Um fundo é uma planta digitalizada, uma foto ou um PDF que você coloca sob o seu desenho para traçá-lo. É o ponto de partida clássico quando tudo o que você tem é papel.

Inserir um fundo

1. Abra a guia Inserir.
2. Em Fundos, clique em Imagem... para um arquivo de imagem, ou em PDF (fundo) para uma página PDF.

Selecione o fundo como qualquer objeto para ajustá-lo no painel Propriedades, incluindo a opacidade, ou para bloqueá-lo de modo que seus cliques o atravessem enquanto você traça.

Calibre para dimensões reais

Um escaneamento tem pixels, não metros. Dê a ele uma escala:

1. Selecione o fundo de imagem.
2. Em Inserir > Fundos, clique em Calibrar à escala.
3. Clique em dois pontos com uma distância real conhecida, as duas extremidades de uma parede que você conhece, por exemplo.

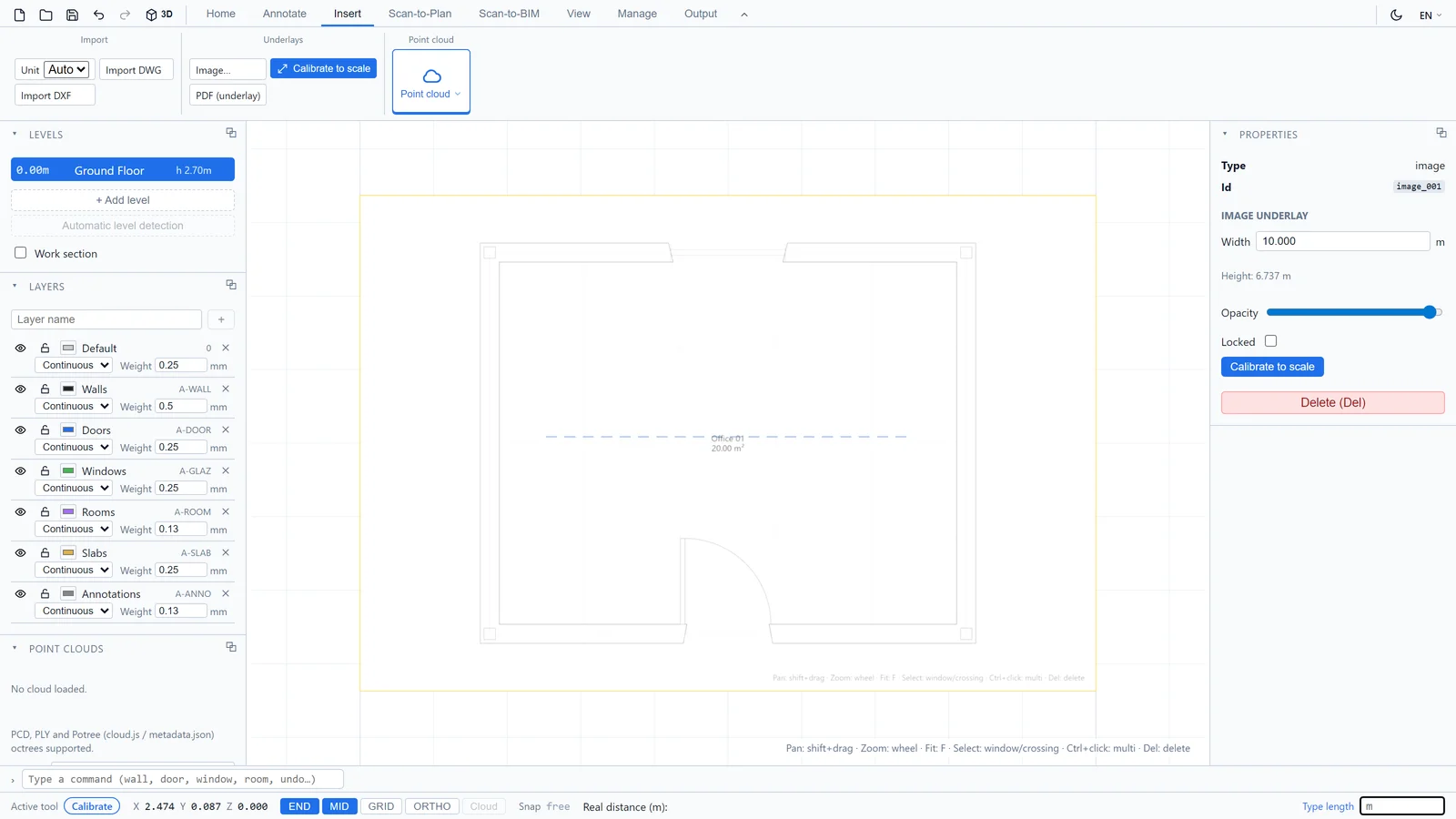

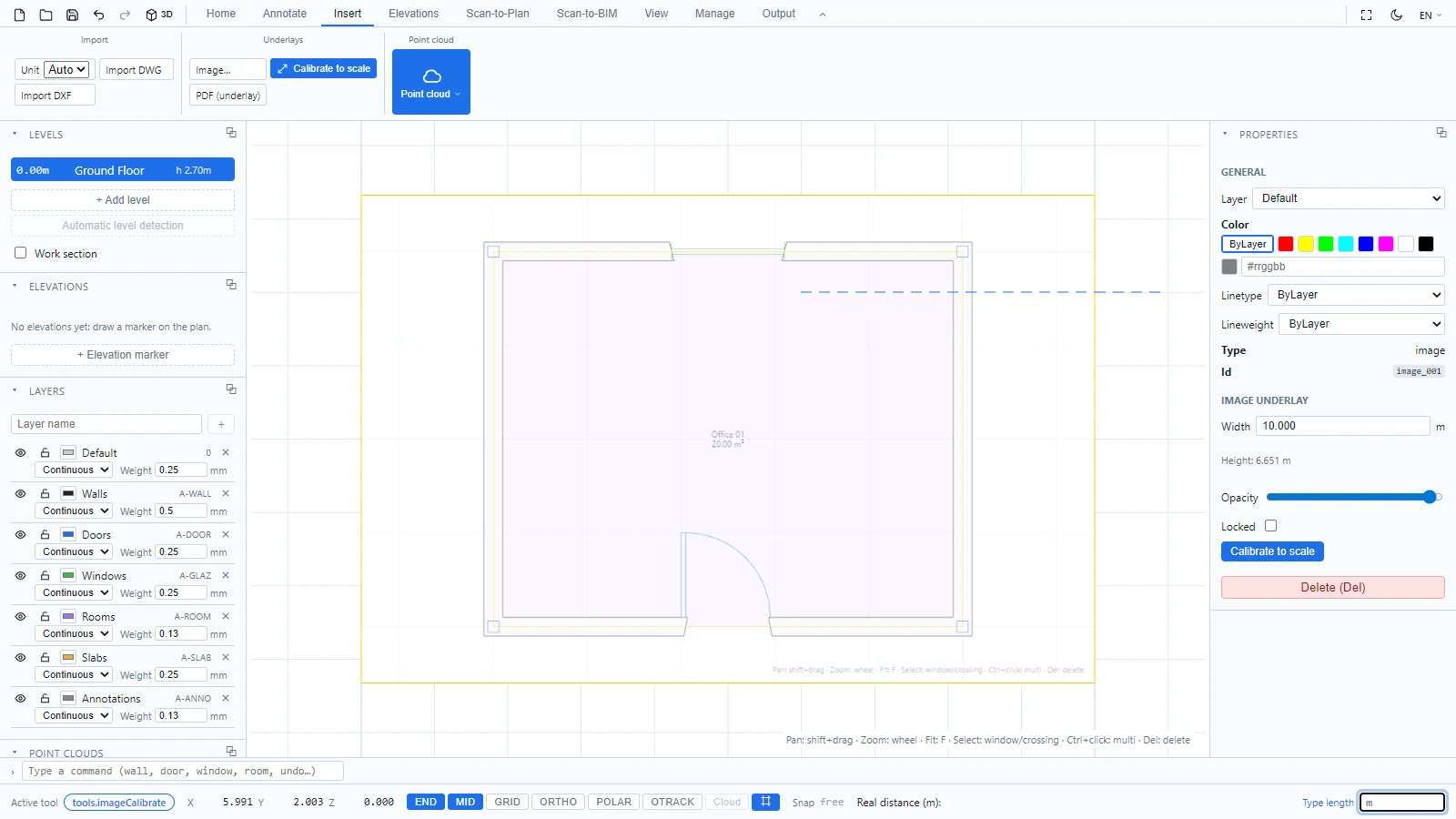

4. A barra de status pede a distância real em metros: digite-a e pressione Enter.

O fundo é reescalado para que seus dois pontos fiquem exatamente a essa distância um do outro. A partir daí, trace paredes sobre ele com confiança (consulte Desenhar paredes) e verifique qualquer distância com Medir.

Se o fundo estiver bloqueado, desbloqueie-o primeiro: a barra de status avisa quando a calibração é recusada por esse motivo.
