Camadas
As camadas do ATIS.cad funcionam como os usuários do AutoCAD esperam, com nomes padrão do setor: A-WALL para paredes, A-DOOR para portas, A-GLAZ para janelas, A-ROOM, A-SLAB e A-ANNO para anotações. Os objetos são colocados na camada correspondente ao seu tipo, de modo que a disciplina já está garantida antes mesmo de você pensar nisso.

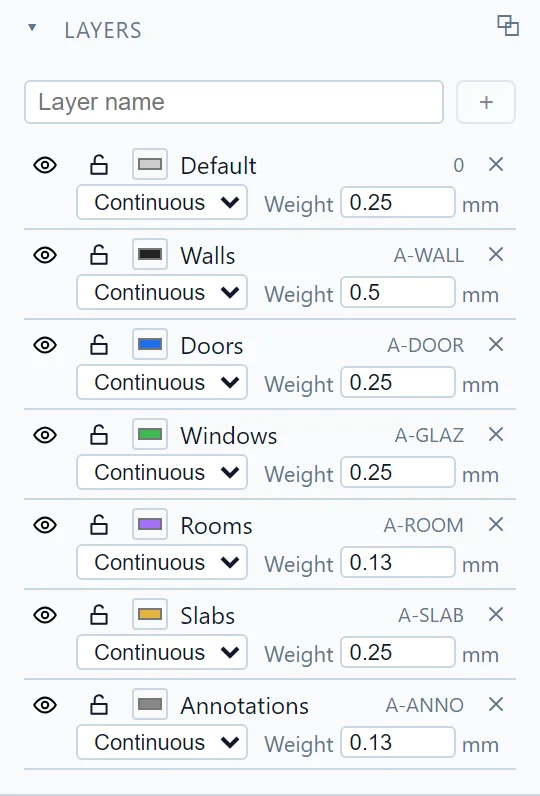

O painel Camadas
Cada linha oferece, da esquerda para a direita:
- O olho: mostrar ou ocultar a camada.
- O cadeado: bloquear a camada. Uma camada bloqueada permanece visível, mas seus objetos não podem ser selecionados. Clicar em uma parede bloqueada seleciona o que está sob ela, por exemplo o ambiente.
- A amostra de cor, o tipo de linha e a espessura de linha em milímetros.
- O x exclui a camada.
Digite um nome no campo no topo e clique em + para criar uma camada. A camada atual para nova geometria de esboço é escolhida em Início > Camadas, ao lado do botão Gerenciador de camadas, que mostra ou oculta este painel.
Um exemplo prático
Oculte a camada Portas e todas as portas desaparecem, incluindo os vãos nas paredes, sem tocar no modelo:
Usos típicos: congelar a camada de anotações enquanto você retrabalha as paredes, bloquear as linhas de referência importadas para poder traçar sobre elas sem selecioná-las, ou preparar uma planta para impressão ocultando o que não deve constar nela.
