Medir​

Quando você precisa apenas de um número, e não de uma entidade de cota:

  1. Clique em Medir em Início > Utilitários (ou digite measure, ou o código do AutoCAD di).
  2. Clique em pontos ao longo do que você quer medir.

A barra de status mantém uma leitura contínua: o comprimento do segmento atual, o total e a área delimitada assim que você tiver três ou mais pontos. Clicar com o botão direito ou Escape reinicia a medição. Nada é adicionado ao desenho.

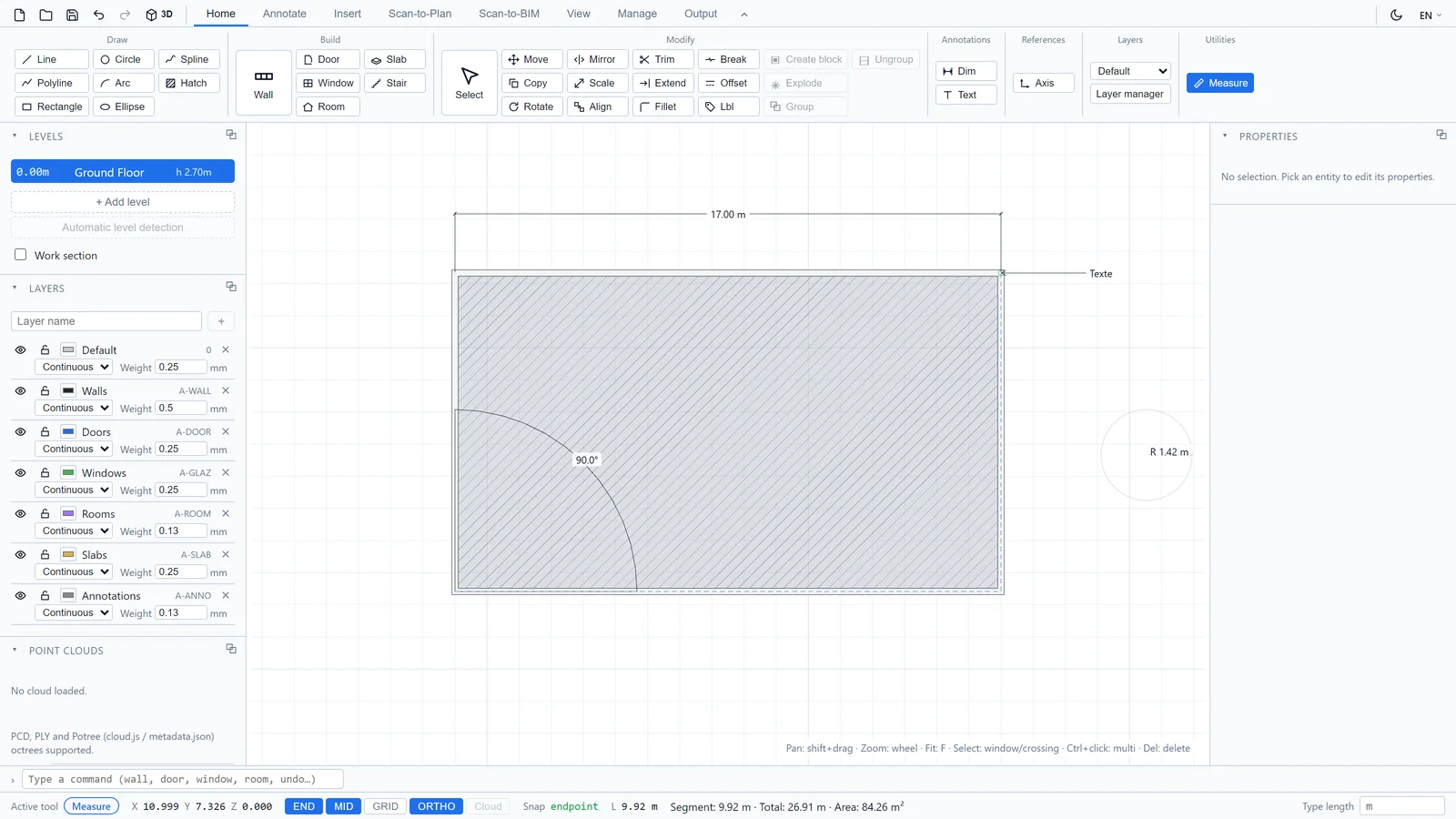

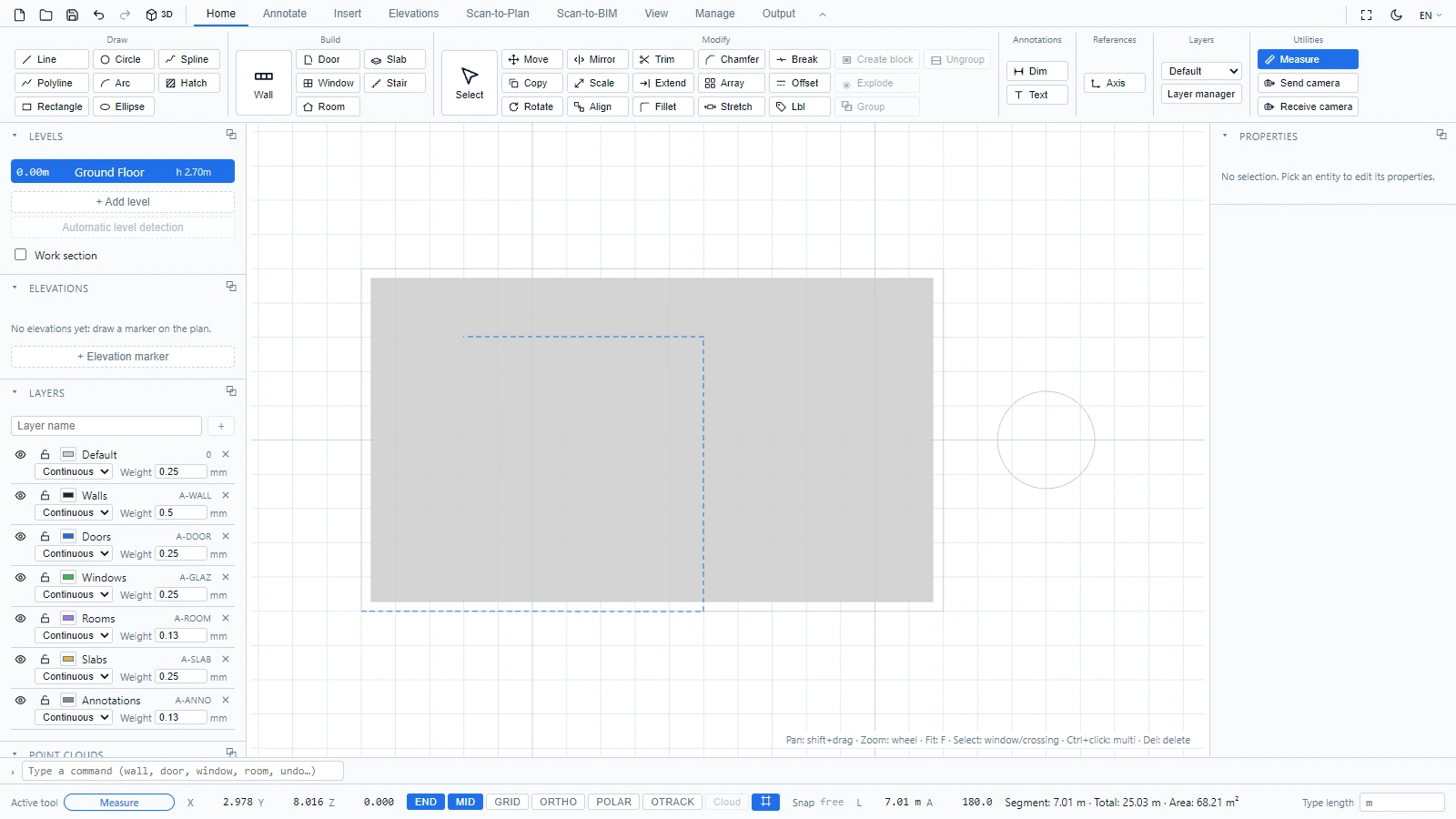

A leitura da medição na barra de status

Eixos de referência​

Os eixos são as linhas de referência com letras dos desenhos de construção. Em Início > Referências:

  1. Clique em Eixo.
  2. Clique nas duas extremidades do eixo.

Cada eixo recebe sua letra automaticamente (Eixo A, Eixo B...) e a exibe em um balão nas duas extremidades.

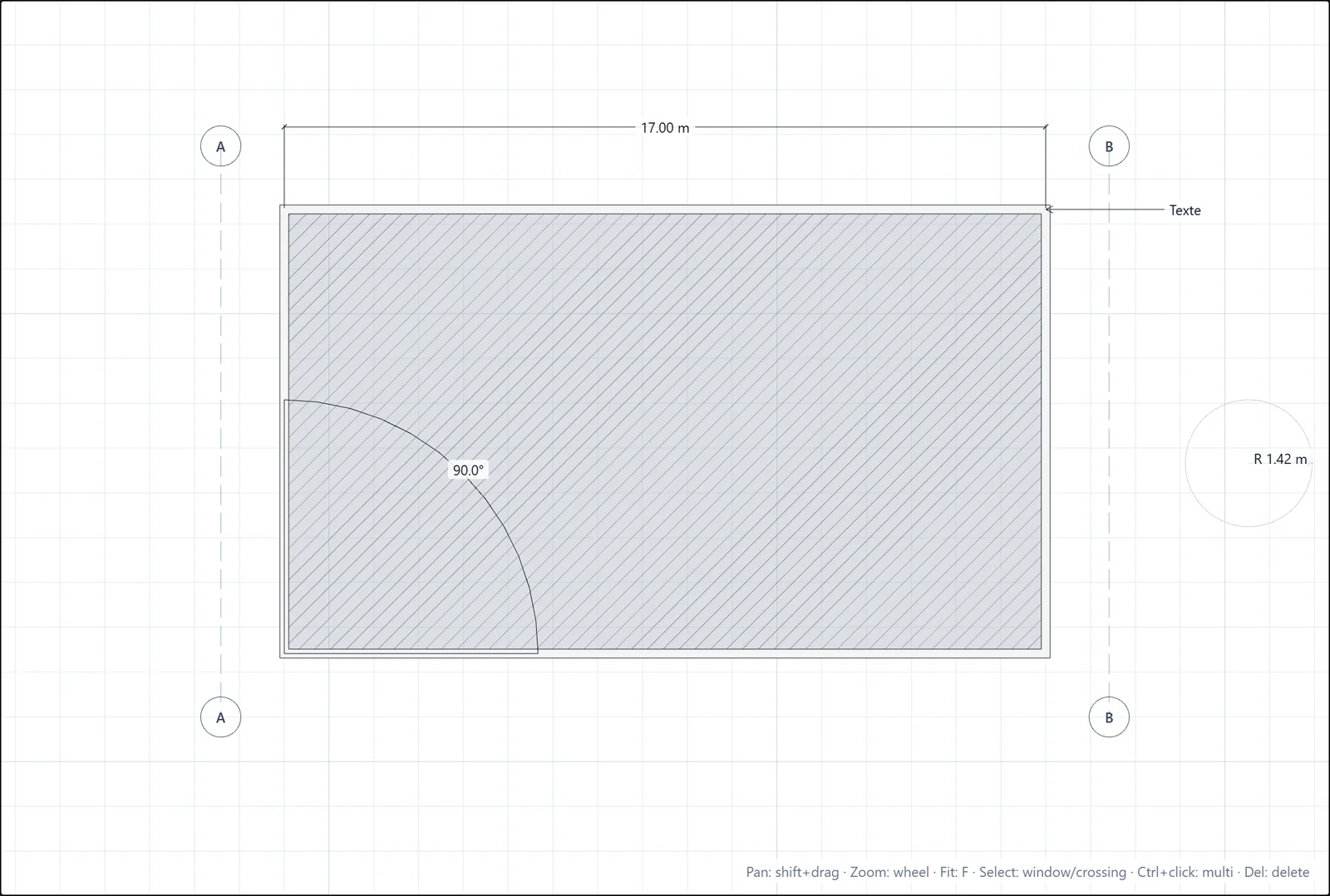

Dois eixos de referência ao longo das paredes
