Cotas

Todas as ferramentas de cota ficam na guia Anotar (as mais usadas também estão espelhadas em Início > Anotações).

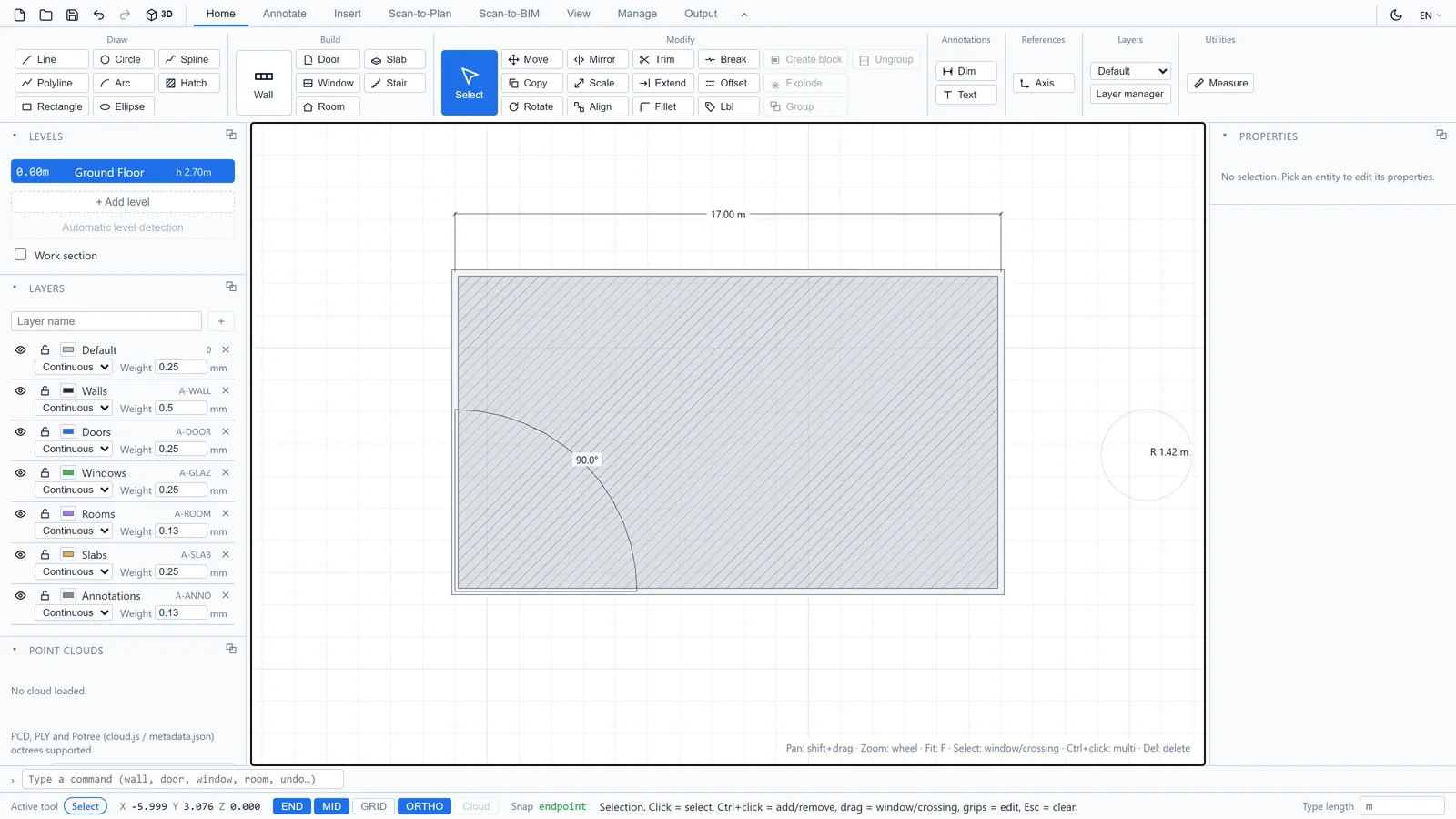

Cotas lineares

1. Clique em Cota (atalho H), ou digite dim.
2. Clique no primeiro ponto e depois no segundo. O Snap a END e MID fornece cotas de parede exatas.

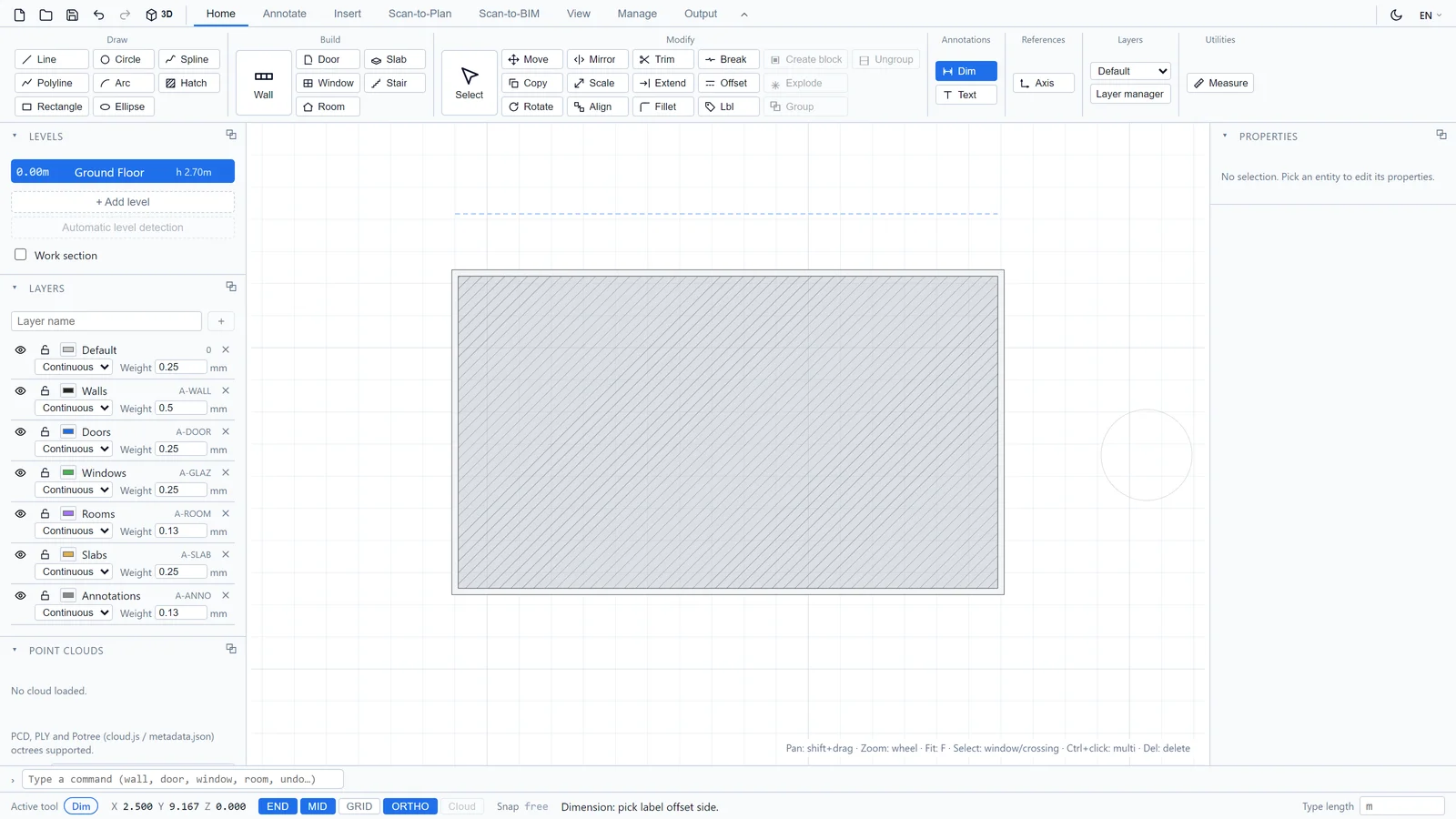

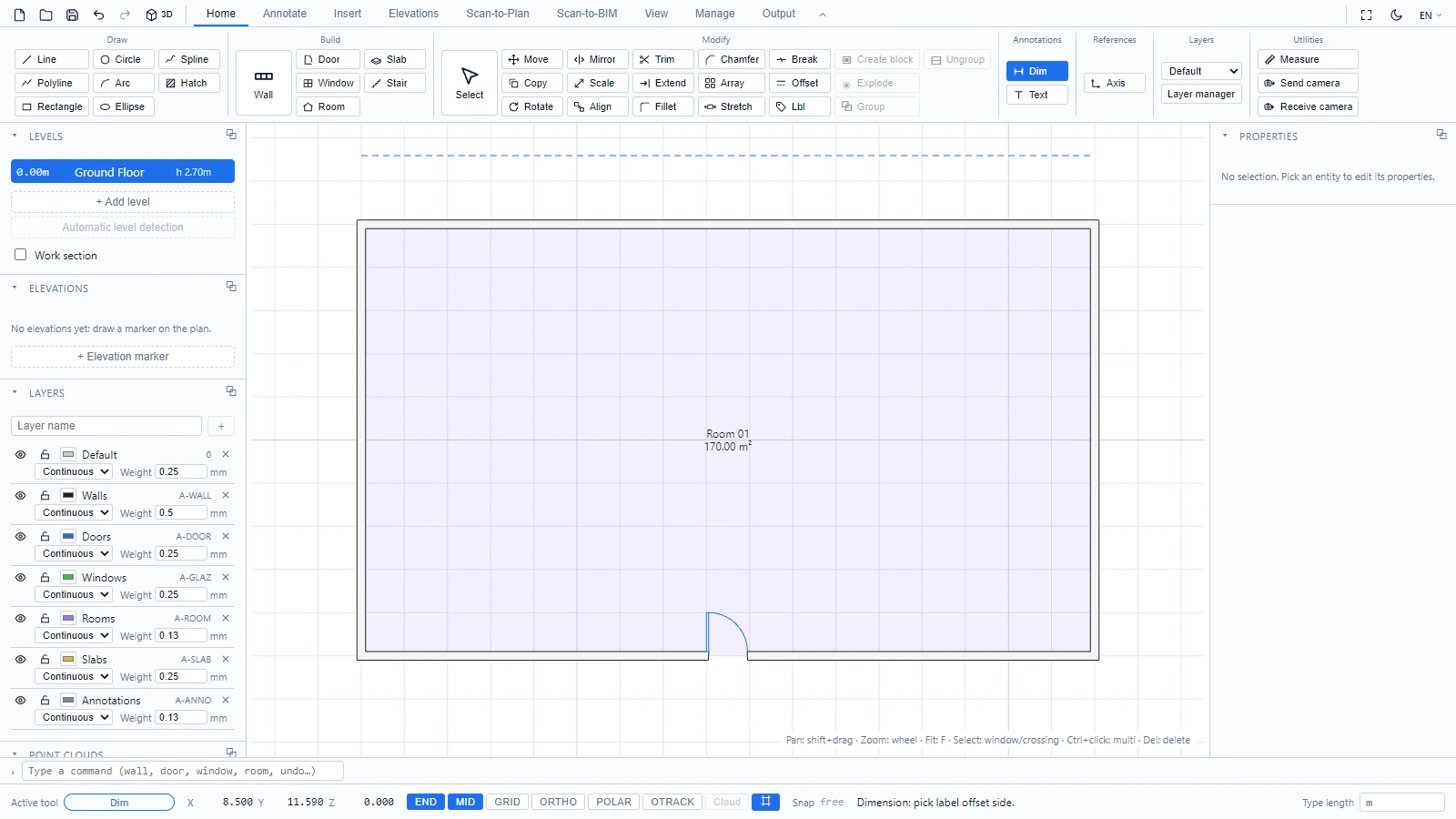

3. Mova o cursor para escolher o lado da linha de cota e clique para posicioná-la.

A ferramenta encadeia: após cada cota, ela aguarda o primeiro ponto da próxima. Escape a interrompe.

• Contínua posiciona a próxima cota começando onde a anterior terminou, para uma sequência de cotas alinhadas.
• Linha de base empilha cotas que compartilham o mesmo primeiro ponto.

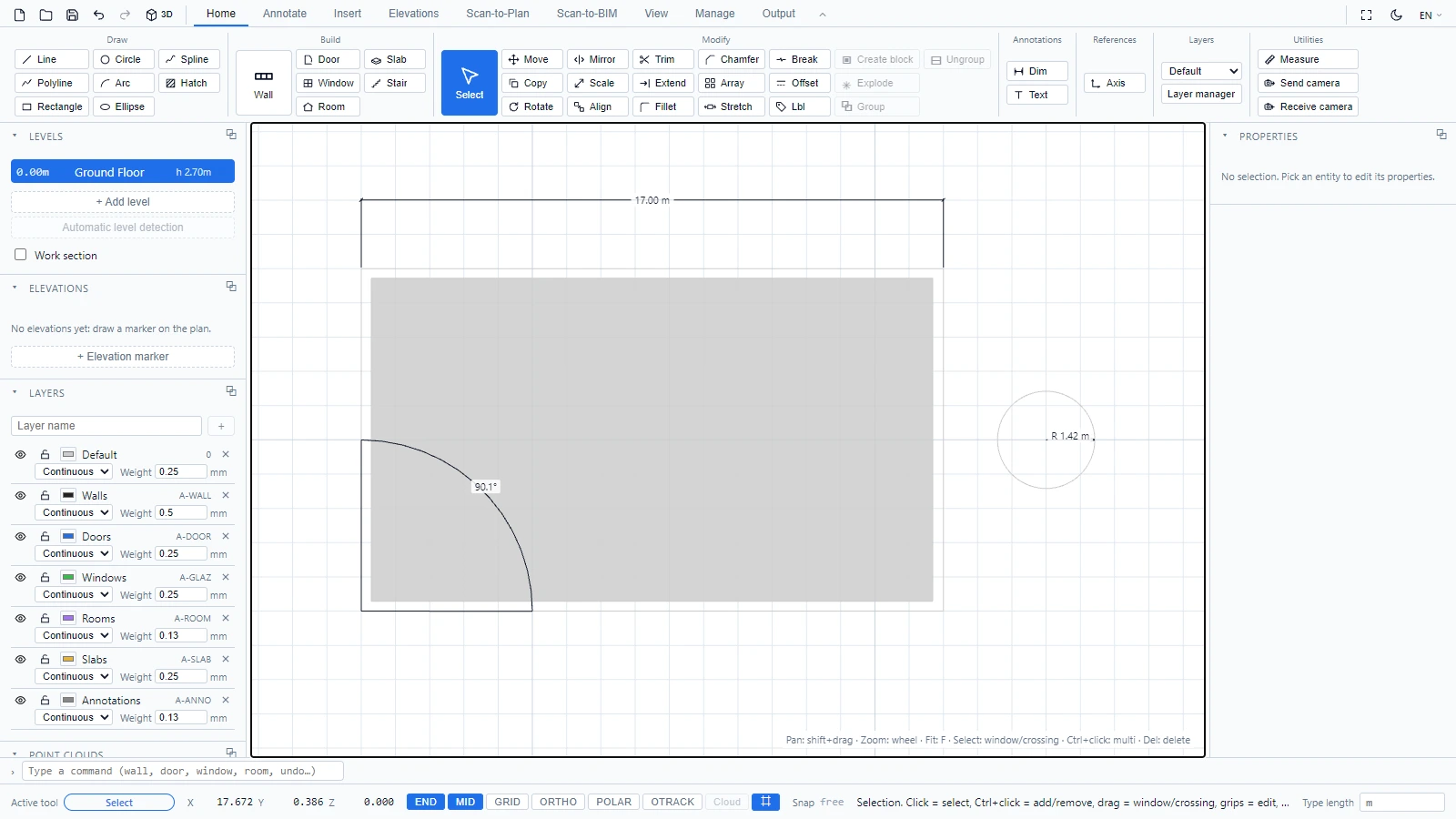

Raio, Diâmetro, Ângulo

• Raio e Diâmetro: um clique em um círculo.
• Ângulo: clique no vértice do ângulo e depois em um ponto de cada lado.

As cotas são entidades reais: selecione uma para movê-la ou excluí-la, como qualquer outra coisa. Elas ficam na camada de Anotações (A-ANNO), de modo que você pode ativar e desativar todo o conjunto de anotações em um clique (consulte Camadas).
